目录

语法

说明

示例

设置坐标轴范围

使用半自动坐标轴范围

设置多个坐标轴的坐标轴范围

显示绘图而不显示坐标区背景

使用紧凑的坐标轴范围并返回值

更改坐标系的方向

添加新绘图时保留当前的坐标轴范围

---

        axis函数的功能是设置坐标轴范围和纵横比。

语法

axis(limits) axis style axis mode axis ydirection axis visibility lim = axis [m,v,d] = axis('state') ___ = axis(ax,___)

讯享网

limits - 坐标轴范围

坐标轴范围，指定为包含 4 个、6 个或 8 个元素的向量。

        对于笛卡尔坐标区，以下列形式之一指定范围：

• [xmin xmax ymin ymax] - 将 x 坐标轴范围设置为从 xmin 到 xmax。将 y 坐标轴范围设置为从 ymin 到 ymax。
• [xmin xmax ymin ymax zmin zmax] - 还将 z 坐标轴范围设置为从 zmin 到 zmax。
• [xmin xmax ymin ymax zmin zmax cmin cmax] - 还设置颜色范围。 cmin 是对应于颜色图中的第一种颜色的数据值。cmax 是对应于颜色图中的最后一种颜色的数据值。

Axes对象的XLim 、YLim、ZLim和CLim属性存储范围值。

        对于极坐标区，以下列形式指定范围：

• [thetamin thetamax rmin rmax] - 将 theta坐标轴范围设置为从thetamin到thetamax。将r坐标轴范围设置为从rmin到rmax。

PolarAxes对象的ThetaLim 和RLim属性存储范围值。

        如果只想自动确定部分坐标区范围，希望坐标区自动选择的范围使用 inf 或 -inf。例如，axis([-inf 10 0 inf]) 将由坐标区选择合适的最小 x 轴范围和最大 y 轴范围。它对最大 x 轴范围和最小 y 轴范围使用指定值。

注意：如果 x 轴、y 轴或 z 轴显示分类、日期时间或持续时间值，则改用XLim 、YLim、ZLim函数来设置范围。

例如：

讯享网axis([0 1 0 1]) axis([0 1 0 1 0 1]) axis([0 inf 0 inf])

mode - 用来确定坐标轴范围的手动、自动或半自动选择

        用来确定坐标轴范围的手动、自动或半自动选择，指定为该表中的以下值之一。

值	说明	更改的坐标区属性
manual	将所有坐标轴范围冻结在它们的当前值。	将 XLimMode、YLimMode 和 ZLimMode 设置为 'manual'。如果使用的是极坐标区，则此选项会将 ThetaLimMode 和 RLimMode 设置为 'manual'。
auto	自动选择所有坐标轴范围。	将 XLimMode、YLimMode 和 ZLimMode 设置为 'auto'。如果使用的是极坐标区，则此选项会将 ThetaLimMode 和 RLimMode 设置为 'auto'。
'auto x'	自动选择 x 坐标轴范围。	将 XLimMode 设置为 'auto'。
'auto y'	自动选择 y 坐标轴范围。	将 YLimMode 设置为 'auto'。
'auto z'	自动选择 z 坐标轴范围。	将 ZLimMode 设置为 'auto'。
'auto xy'	自动选择 x 轴和 y 坐标轴范围。	将 XLimMode 和 YLimMode 设置为 'auto'。
'auto xz'	自动选择 x 轴和 z 坐标轴范围。	将 XLimMode 和 ZLimMode 设置为 'auto'。
'auto yz'	自动选择 y 轴和 z 坐标轴范围。	将 YLimMode 和 ZLimMode 设置为 'auto'。

注意：这些选项不能用于极坐标区。

style - 坐标轴范围和尺度

        坐标轴范围和尺度，指定为以下值之一。

值	说明	更改的坐标区属性
tight	将坐标轴范围设置为等同于数据范围，使轴框紧密围绕数据。	XLimMode、YLimMode 和 ZLimMode 更改为 'auto'。如果使用的是极坐标区，则 ThetaLimMode 和 RLimMode 将改变。坐标区范围自动更新，以便包含添加到坐标区中的新数据。为了避免在使用 hold on 时范围发生更改，请使用 axis tight manual。
equal	沿每个坐标轴使用相同的数据单位长度。	将 DataAspectRatio 设置为 [1 1 1]，并将相关的模式属性设置为手动。禁用“伸展填充”行为。
image	沿每个坐标区使用相同的数据单位长度，并使坐标区框紧密围绕数据。	将 DataAspectRatio 设置为 [1 1 1]，并将相关的模式属性设置为手动。禁用“伸展填充”行为。
square	使用相同长度的坐标轴线。相应调整数据单位之间的增量。	将 PlotBoxAspectRatio 设置为 [1 1 1]，并将相关的模式属性设置为手动。禁用“伸展填充”行为。
fill	启用“伸展填充”行为（默认值）。每个轴线的长度恰好围成由坐标区的Position属性所定义的位置矩形。	将图框纵横比模式和数据纵横比模式的属性设置为自动。
vis3d	冻结纵横比属性。	将图框纵横比模式和数据纵横比模式的属性设置为手动。
normal	还原默认行为。	将图框纵横比模式和数据纵横比模式的属性设置为自动。

注意：这些选项不能用于极坐标区，除非使用 axis tight 和 axis normal命令。

ydirection - y 轴方向

        y 轴方向，指定为下列值之一：

• xy - 默认方向。对于二维视图中的坐标区，y 轴是垂直的，值从下到上逐渐增加。
• ij - 反转方向。对于二维视图中的坐标区，y 轴是垂直的，值从上到下逐渐增加。

注意：这些选项不能用于极坐标区。

visibility - 坐标区线条和背景的可见性

        坐标区线条和背景的可见性，指定为on或off。指定可见性可将Axes对象或PolarAxes对象Visible的属性设置为指定的值。

ax - 目标坐标区

        目标坐标区，指定为一个或多个坐标区。可以指定Axes对象或PolarAxes对象。如果不指定坐标区，则由axis为当前坐标区 (gca) 设置范围。

        指定坐标区时，需要将字符向量类型的其他输入参数用单引号引起来。

示例：

axis(ax,'tight') axis(ax,limits) axis(ax,'manual')

lim - 当前范围值

        当前范围值，以四元素或六元素向量形式返回。

• 对于二维视图中的笛卡尔坐标区，lim 的格式为 [xmin xmax ymin ymax]。对于三维视图中的坐标区，lim 的格式为 [xmin xmax ymin ymax zmin zmax]。Axes 对象的XLim、YLim 和 ZLim 属性存储范围值。
• 对于极坐标区，lim 的格式为 [thetamin thetamax rmin rmax]。PolarAxes 对象的ThetaLim 和 RLim属性存储范围值。


  讯享网

提示

• 可以将多个输入参数结合使用，例如 axis image ij。选项从左到右进行计算。后面的选项会覆盖前面的选项设置的属性。
• 如果坐标区不存在，则 axis 函数会创建坐标区。
• 使用 hold on 避免绘图函数覆盖预设的坐标轴范围。

说明

axis(limits)指定当前坐标区的范围。以包含 4 个、6 个或 8 个元素的向量形式指定范围。

axis style使用预定义样式设置轴范围和尺度。例如，将样式指定为 equal 以便沿着每个坐标轴使用相等的数据单位长度。

axis mode设置 MATLAB® 是否自动选择范围。将模式指定为 manual、auto 或半自动选项之一，例如 'auto x'。

axis ydirection，其中 ydirection 为 ij，即将原点放在坐标区的左上角。y 值按从上到下的顺序逐渐增加。ydirection 的默认值为 xy，即将原点放在左下角。y 值按从下到上的顺序逐渐增加。

axis visibility，其中 visibility 为 off，即关闭坐标区背景的显示。而坐标区中的绘图仍会显示。visibility 的默认值为 on，即显示坐标区背景。

lim = axis返回当前坐标区的 x 轴和 y 坐标轴范围。对于三维坐标区，还会返回 z 坐标轴范围。对于极坐标区，它返回 theta 轴和 r 坐标轴范围。

[m,v,d] = axis('state') 返回坐标轴范围选择、坐标区可见性和 y 轴方向的当前设置。在以后的版本中将会删除该语法。改用坐标区的 XLimMode、YLimMode、ZLimMode、Visible 和 YDir 属性来获取这些值。

___ = axis(ax,___)使用 ax 指定的坐标区或极坐标区，而不是使用当前坐标区。指定 ax 作为上述任何语法的第一个输入参数。将字符向量类型的输入参数用单引号引起来，例如 axis(ax,'equal')。

示例

设置坐标轴范围

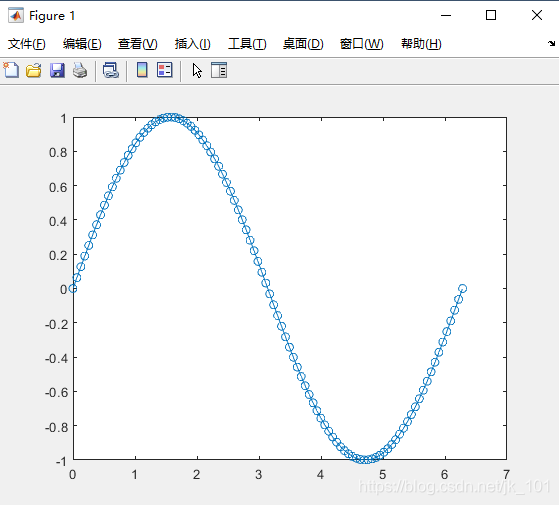

        绘制正弦函数。如下所示：

讯享网x = linspace(0,2*pi); y = sin(x); plot(x,y,'-o')

如图所示：

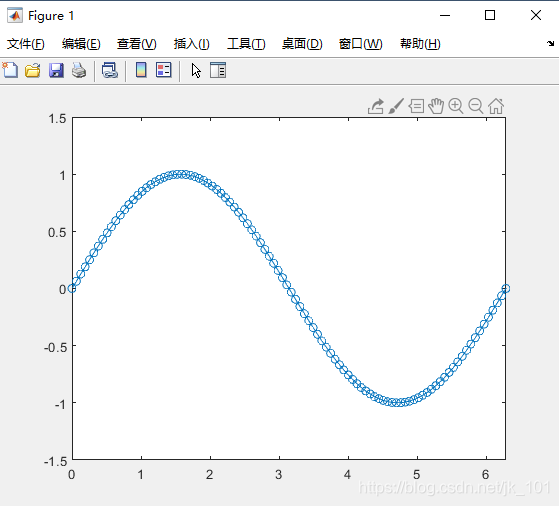

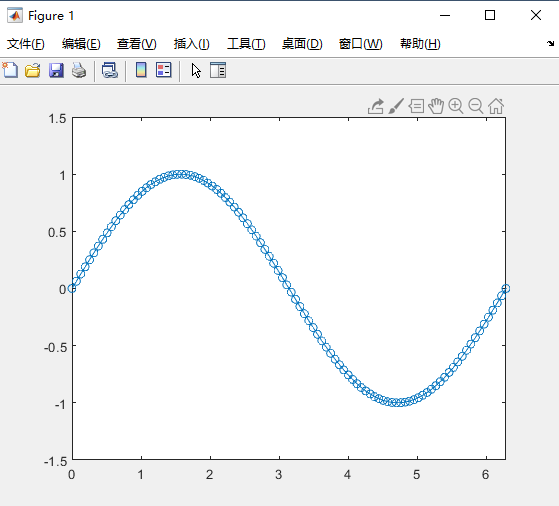

        更改坐标轴范围，使 x 轴的范围从 0 到 2π，y 轴的范围从 -1.5 到 1.5。即：

axis([0 2*pi -1.5 1.5])

如图所示：

使用半自动坐标轴范围

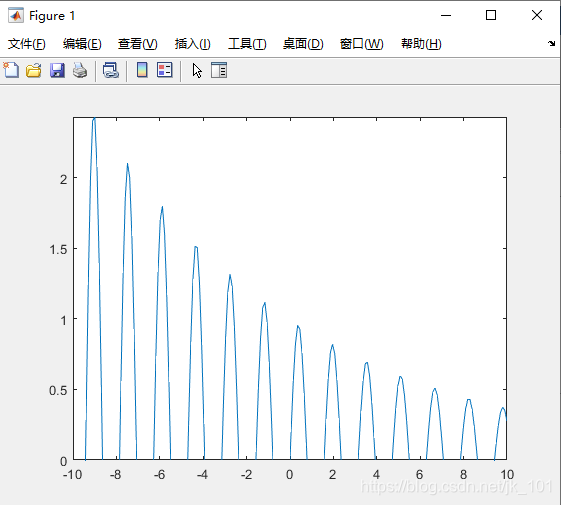

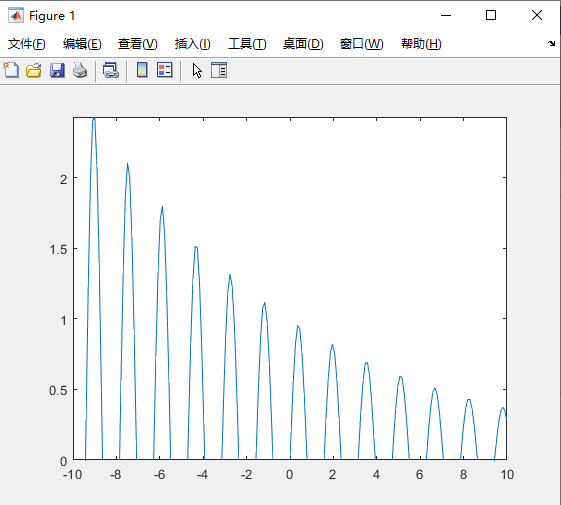

        创建一个绘图。设置 x 轴的范围和 y 轴的最小范围。对最大的 y 轴范围使用自动计算的值。如下所示：

讯享网x = linspace(-10,10,200); y = sin(4*x)./exp(.1*x); plot(x,y) axis([-10 10 0 inf])

如图所示：

设置多个坐标轴的坐标轴范围

        从 R2019b 开始，可以使用 tiledlayout 和 nexttile 函数显示分块绘图。调用 tiledlayout 函数以创建一个 2×1 分块图布局。调用 nexttile 函数以创建坐标区对象 ax1 和 ax2。在每个坐标区中绘制数据。然后将两个坐标区的轴范围设置为相同的值。

tiledlayout(2,1) x1 = linspace(0,10,100); y1 = sin(x1); ax1 = nexttile; plot(ax1,x1,y1) x2 = linspace(0,5,100); y2 = sin(x2); ax2 = nexttile; plot(ax2,x2,y2) axis([ax1 ax2],[0 10 -1 1])

显示绘图而不显示坐标区背景

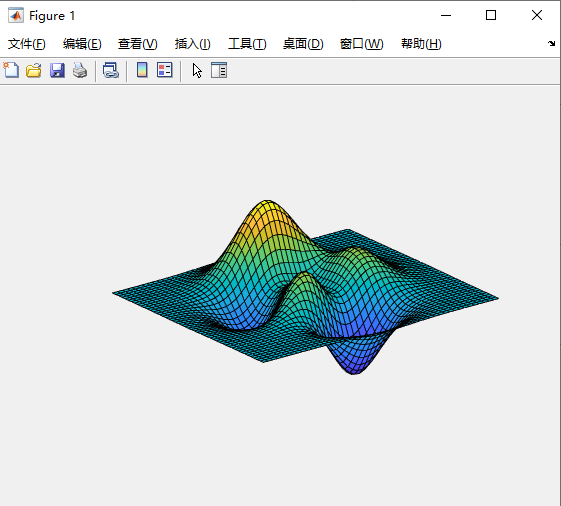

        绘制曲面而不显示坐标区的线条和背景。如下所示：

讯享网surf(peaks) axis off

如图所示：

使用紧凑的坐标轴范围并返回值

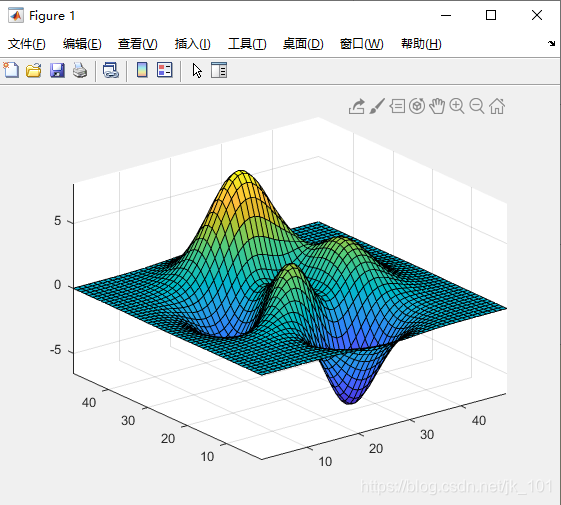

        绘制一个曲面。将坐标轴范围设置为等于数据范围，这样绘图可以扩展到坐标区边缘。如下所示：

surf(peaks) axis tight

如图所示：

        返回当前坐标轴范围的值。即：

讯享网surf(peaks) axis tight l = axis l = 1.0000 49.0000 1.0000 49.0000 -6.5466 8.0752

更改坐标系的方向

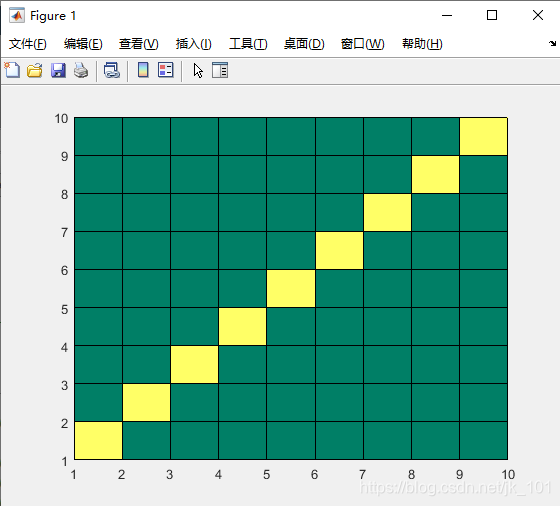

        创建棋盘图并更改坐标系的方向。首先，使用 summer 颜色图创建绘图。默认情况下，x 轴的值按从左到右的顺序逐渐增加，y 轴的值按从下到上的顺序逐渐增加。

C = eye(10); pcolor(C) colormap summer

如图所示：

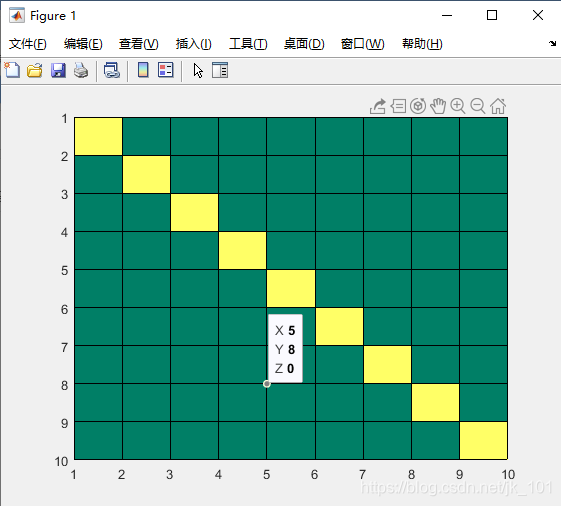

        反转坐标系，这样 y 的值按从上到下的顺序逐渐增加。即：

讯享网C = eye(10); pcolor(C) colormap summer axis ij

如图所示：

添加新绘图时保留当前的坐标轴范围

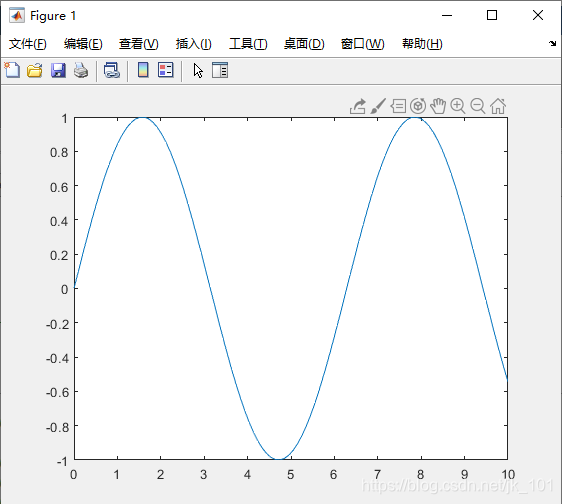

        绘制一个正弦波。即：

x = linspace(0,10); y = sin(x); plot(x,y)

如图所示：

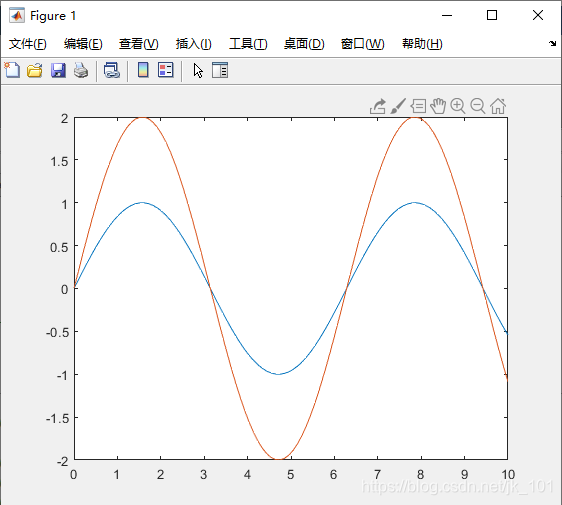

        使用 hold on 将另一正弦波添加到坐标区中。通过将范围模式设置为手动来保留当前的坐标轴范围。即：

讯享网x = linspace(0,10); y = sin(x); plot(x,y) y2 = 2*sin(x); hold on axis manual plot(x,y2) hold off

如图所示：

        如果希望由这些坐标区自动选择合适的范围，请将范围模式设置回自动。即：

x = linspace(0,10); y = sin(x); plot(x,y) x = linspace(0,10); y = sin(x); plot(x,y) y2 = 2*sin(x); hold on axis manual plot(x,y2) hold off axis auto

如图所示：
