项目背景

可行性方面

需求分析

详细设计

测试

维护

项目效果图展示

完整代码

项目背景：

文字信息时代，传统的文字聊天方式已不能满足大众的需求，很多时候文字不能表达自己的想法，或者沟通技巧的欠缺，后就成为了尬聊。"一言不合就斗图"，能用一张图说明的。

暴走表情广泛的遍布于网络，网民们大多用作斗图。一般常见于、微信。斗图活动起始于，群聊时大家发送搞趣图片以相互娱乐。后来发展到百度贴吧等各种论坛上，时常有人发帖组织斗图活动。

斗图发展到现在不仅仅用这些表情图，还会恶搞明星、电影人物。以图加文字的自由组合，结合网络语言，制作搞笑逗比的图片。

可行性方面：

经济可行性——低成本
操作可行性——简单
技术可行性——借助其他工具

需求分析：

制作Gif动图，因此选择两种生成方式：1.图片生成；2.视频生成。

技术方面借助其他的工具实现：选择 ffmpeg 工具。

FFmpeg即是一块音视频编解码工具，同时也是一组音视频编解码开发套件，为开发者提供了丰富的音视频处理调用接口。FFmpeg中的"FF"指的是"Fast Forward"，mpeg则是动态图像专家组。它提供了录制、转换以及流化音视频的完整解决方案。它包含了非常先进的音频/视频编解码库 libavcodec，为了保证高可移植性和编解码质量， libavcodec 里很多 codec 都是从头开发的。

FFmpeg项目由以下几部分组成：

1. ﬀmpeg 视频文件转换命令行工具,也支持经过实时电视卡抓取和编码成视频文件。
2. ﬀserver 基于 HTTP、RTSP 用于实时广播的多媒体服务器.也支持时间平移。
3. ﬀplay 用 SDL 和 FFmpeg 库开发的一个简单的媒体播放器。
4. libavcodec 一个包含了所有 FFmpeg 音视频编解码器的库.为了保证优性能和高可复用性,大多数编解码器从头开发的。
5. libavformat 一个包含了所有的普通音视格式的解析器和产生器的库

学习ffmpeg 工具我们可以知道：ffmpeg 是使用命令行的形式，给予 cmd 一定的命令，实现相应的操作。

因此我们的实验原理：在程序中通过 cmd 控制台调用 ﬀmpeg.exe 工具，并给该工具发送对应的命令，完成所需操作，发命令时，cmd窗口隐藏在后台。

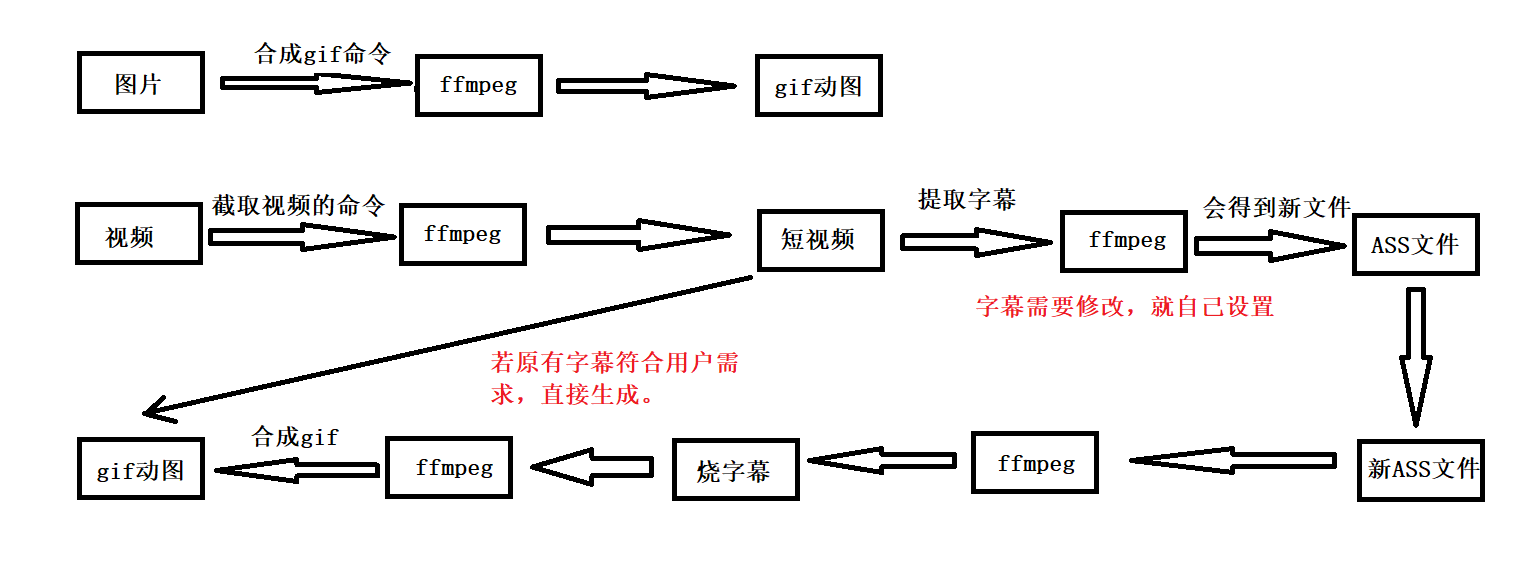

总体设计：

本项目有两种生成gif动态图方式： 1. 使用图片生成 2. 使用短视频生成

讯享网

实现原理：在程序中通过cmd控制台调用ﬀmpeg.exe工具，并给该工具发送对应的命令，完成所需操作，发命令时，cmd窗口隐藏在后台。

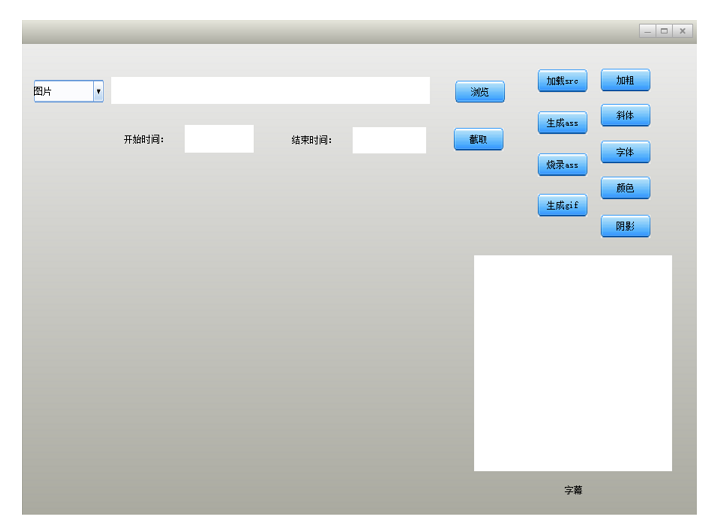

我们还需要有一定的操作界面：依靠 duilib 库。

DuiLib库是一款由杭州月牙儿网络技术有限公司开发，轻量级的C++界面开发库，遵循开源BSD协议，可以免费用于商业项目。Duilib界面库的优势在于：

1. 基于GDI在窗口上自绘，无其他依赖，未使用特殊或危险的系统调用，能够很好的解决传统MFC界面的一系列问题
2. 使用XML来描述界面风格，界面布局，将界面和逻辑分离，同时易于实现各种超炫的界面效果如换色，换肤，透明等
3. 完全兼容ActiveX控件（如常见的IE控件和Flash），也可以和MFC等界面库配合使用
4. 可广泛用于互联网客户端、工具软件客户端、管理系统客户端、多媒体客户端（如KTV、触摸屏）、车载电脑系统、gps系统和手机客户端软件等。

许多知名公司都采用Duilib作为界面库，比如：华为网盘、PPS、金山快盘、酷我音乐、爱奇艺视频、百度杀毒、百度卫士等一些列产品。

注意：Duilib仅仅是基于Win32的一套UI库。因此要了解 Win32 程序相关知识。

Win32 的相关知识：

一个Win32应用程序可以分为程序代码和UI资源两大部分，两部分终是以rc整合成一个完整的exe可执行程序。所谓UI资源，指的是功能菜单、对话框外貌、程序图标、光标形状等东西。

代码示例，展示Win32 界面：

 #include <Windows.h> #include <tchar.h> //消息回调函数 LRESULT CALLBACK WinProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam) { switch (message) { case WM_CLOSE: if (IDOK == MessageBox(hWnd, _T("你确定退出？"), _T("退出"), MB_OKCANCEL)) { DestroyWindow(hWnd); return 0; } case WM_DESTROY: PostQuitMessage(0); return 0; default: return DefWindowProc(hWnd, message, wParam, lParam); } } int APIENTRY _tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPTSTR lpCmdLine, int nCmdShow) { //Step1:注册一个窗口类 HWND hwnd; //窗口的句柄 WNDCLASSEX wc; //窗口类结构 wc.cbSize = sizeof(WNDCLASSEX); wc.style = CS_VREDRAW | CS_HREDRAW; wc.lpszMenuName = 0; wc.lpszClassName = _T("Win32"); wc.lpfnWndProc = WinProc; //消息回调函数 wc.hInstance = hInstance; wc.hIcon = NULL; wc.hCursor = NULL; wc.hbrBackground = (HBRUSH)(COLOR_WINDOW + 1); wc.cbWndExtra = 0; wc.cbClsExtra = 0; wc.hIconSm = NULL; RegisterClassEx(&wc); //注册窗口 //Step2:创建一个窗口 hwnd = CreateWindow( _T("Win32"), //窗口的类名，也就是上面我们自定义的窗口类的名字 _T("我的第一个Win32程序"), //窗口的标题 WS_OVERLAPPEDWINDOW, //窗口style 500, //窗口位置x坐标 300, //窗口位置y坐标 800, //窗口宽度 600, //窗口高度 NULL, //父窗口句柄 NULL, //菜单句柄 hInstance, //实例句柄 NULL //创建数据 ); if (!hwnd) { return FALSE; } ShowWindow(hwnd, SW_SHOW); //显示窗口 UpdateWindow(hwnd); //刷新 //Step3:消息循环 MSG msg; while (GetMessage(&msg, NULL, 0, 0)){ TranslateMessage(&msg); DispatchMessage(&msg); } return 0; }

讯享网

注意：Win32程序的入口点是WinMain，WinMain的四个参数由操作系统负责传递，main是控制台程序的入口点。

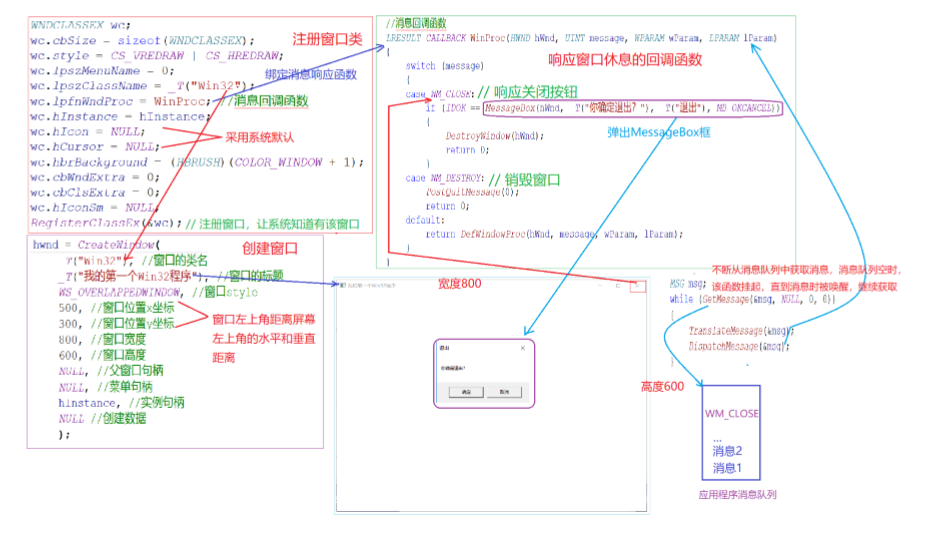

从上文可以看出，一个简单的Win32程序包括以下步骤：

1. 注册窗口类：RegisterClass 窗口创建前，对窗口的属性进行一些设置，主要是窗口的外貌以及行为，比如：窗口的边框、颜色、位置、标题、颜色、大小等就是窗口的外貌，窗口接受到消息后如何响应，就是为该窗口绑定窗口处理函数，窗口在创建前，必须使用RegisterClass函数告诉系统。
2. 创建窗口：CreateWindow 按照设置的窗口大小、窗口风格、窗口标题、窗口位置等将窗口创建成功。注意：CreateWindow
3. 显示窗口和更新窗口将窗口在界面中展示出来。
4. 消息循环不断从应用程序消息队列中获取消息，交给注册窗口时设定的消息响应函数进行处理。

Win32的消息循环：

什么是消息？

Windows程序的运行是依靠外部的事件来驱动。换句话说，程序不断等待，等待任何可能的输入，然后做出判断，再做适当的处理。上述的“输入”是由操作系统捕获到后，以消息的形式发送给应用程序。消息，其实就是系统内设的一种数据结构：

讯享网typedef struct MSG { HWND hwnd;//hwnd 是窗口的句柄，这个参数将决定由哪个窗口过程函数对消息进行处理 UINT message; //message是一个消息常量，用来表示消息的类型 WPARAM wParam; //32 位的附加信息，具体表示什么内容，要视消息的类型而定 LPARAM lParam; //32 位的附加信息，具体表示什么内容，要视消息的类型而定 DWORD time; //time 是消息发送的时间 POINT pt; //消息发送时鼠标所在的位置 }

从上面的消息定义可以看出，消息类型其实就是一个UINT类型的变量。系统定义消息值的范围是：0x00000x03ﬀ，用户自定义消息值的范围是：0x0400-0x07ﬀ，为了便于使用，系统定义了一个宏WM_USER来表示用户自定义消息的起始值，#deﬁne WM_USER 0x0400。

消息的分类

消息类型可以分为两大类：系统定义消息和用户自定义消息。

系统定义消息分为：窗口消息、命令消息、控件通知消息。

1. 窗口消息与窗口的内部运作有关的消息，如创建窗口，绘制窗口，销毁窗口等可以是一般的窗口，也可以是 MainFrame,Dialog,控件等。如：WM_CREATE, WM_PAINT, WM_MOUSEMOVE, WM_CTLCOLOR, WM_HSCROLL等。
2. 命令消息当用户从菜单选中一个命令项目、按下一个快捷键、点击工具栏上的一个按钮或者点击控件都将发送 WM_COMMAND命令消息。通过消息结构中的wParam和lParam成员就能清楚得知道消息的来源。
LOWORD(wParam):代表菜单ID、或控件ID，或快捷键ID；
HIWORD(wParam):表示通知码，当消息是从菜单发出时，则这个值为0，当消息是从快捷键发出时，这个值为1，当消息是从控件发出时，这个值为通知码，比如按钮的通知码：BN_CLICKED, BN_DBLCLK等。

消息队列：

应用程序获取到各种消息，由硬件产生的消息(如：鼠标移动或键盘按下)，放在系统消息队列中，windows 系统或其他windows程序传送过来的消息，放在应用程序的消息队列中，然后由应用程序不断的将消息取走进行响应。其实就是，程序中有一个获取消息的循环代码，会不断的从操作系统中获取消息。

消息是否被放进消息队列，可将消息分为：

队列消息：一般，程序都是从消息队列中获取消息。消息会先保存在消息队列中，消息循环会从此队列中取出消息并分发到各窗口处理，如：WM_PAINT，WM_TIMER，WM_CREATE，WM_QUIT，以及鼠标，键盘消息等。其中，WM_PAINT，WM_TIMER只有在队列中没有其他消息的时候才会被处理，WM_PAINT消息还会被合并以提高效率。其他所有消息以先进先出（FIFO）的方式被处理。系统中维护着一个全局的系统消息队列，还会为每一个UI线程维护一个UI线程消息队列。当系统消息队列中存在消息时，系统会根据消息所属的UI线程，分发到应用程序对应的UI线程消息队列中去。
非队列消息：但是还有一部分消息会绕过消息队列，直接发送到窗口过程进行处理。如WM_ACTIVATE, WM_SETFOCUS, WM_SETCURSOR，WM_WINDOWPOSCHANGED。

详细设计：

1.相关环境的配置。VS2013导入 duilib 库。

参考网上专业博客教程：https://www.cnblogs.com/Alberl/p/3342030.html

2.学习duilib库的使用。

学习专业博客：https://www.xuebuyuan.com/1656742.html

3.各个部分的代码实现：

功能设置部分：

class CDuiFrameWnd : public WindowImplBase { public: virtual LPCTSTR GetWindowClassName() const { return _T("DUIMainFrame"); } virtual CDuiString GetSkinFile() { return _T("duilib.xml"); } virtual CDuiString GetSkinFolder() { return _T(""); } //MessageBox(NULL, _T("路径"), _T("测试"), IDOK); virtual void Notify(TNotifyUI& msg){ CDuiString sCtrlName = msg.pSender->GetName(); if (msg.sType == _T("click")) { if (sCtrlName == _T("closebtn")) { Close(); return; } else if (sCtrlName == _T("minbtn")) { SendMessage(WM_SYSCOMMAND, SC_MINIMIZE, 0); return; } else if (sCtrlName == _T("maxbtn")) { SendMessage(WM_SYSCOMMAND, SC_MAXIMIZE, 0); return; } else if (sCtrlName == _T("restorebtn")) { SendMessage(WM_SYSCOMMAND, SC_RESTORE, 0); return; } else if (sCtrlName == _T("Look")) { LoadFile(); return; } else if (sCtrlName == _T("CreatGif")) { CComboBoxUI* pCombox = (CComboBoxUI*)m_PaintManager.FindControl(_T("Combox_Select")); int i = pCombox->GetCurSel(); if (i==0) { //选择方式生成方式：视频 or 图片 GenerateGifWithPic(); } else { GenerateGifWithView(); } return; } else if (sCtrlName == _T("cut")) { Cut(); return; } return; } }

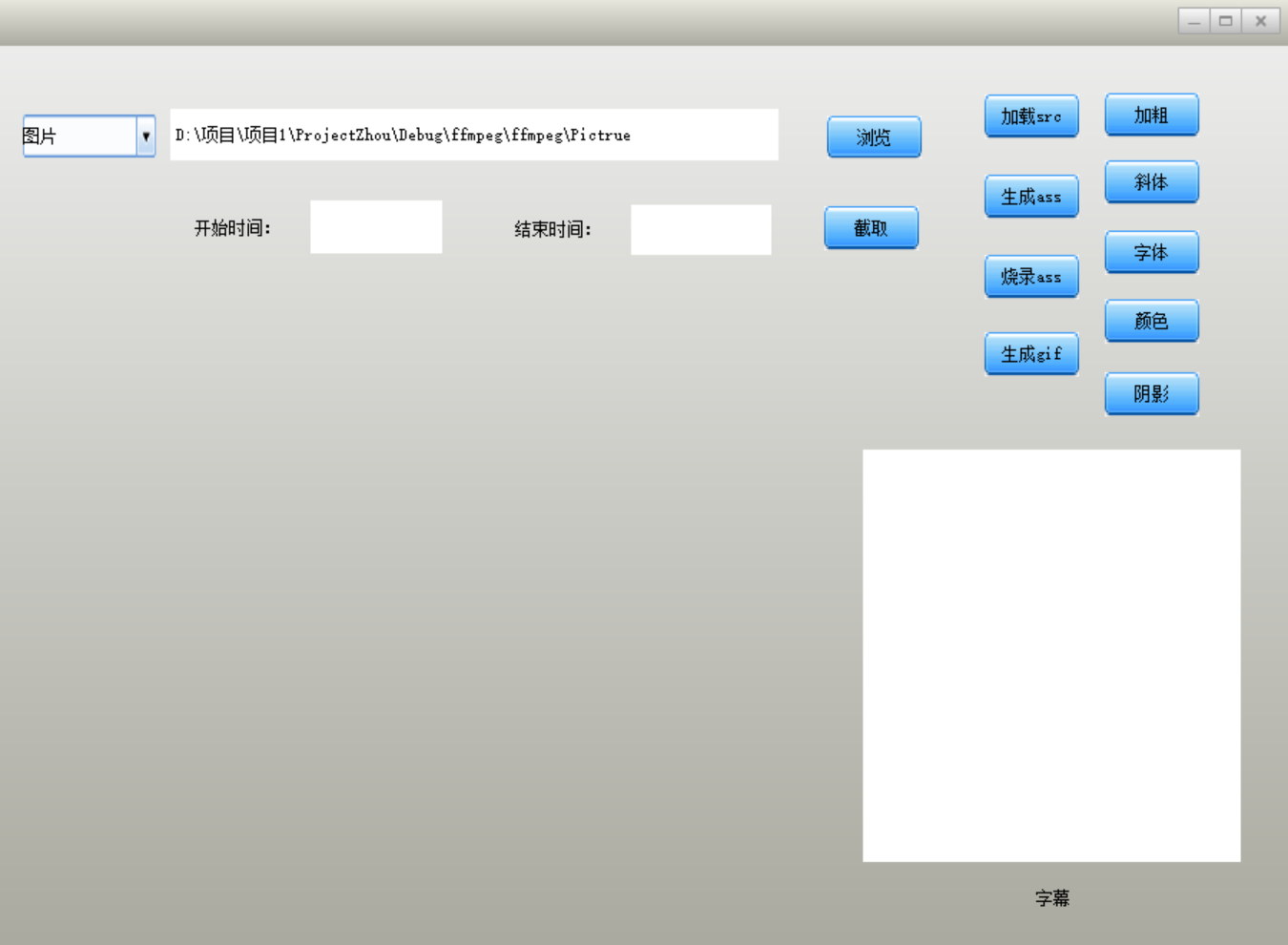

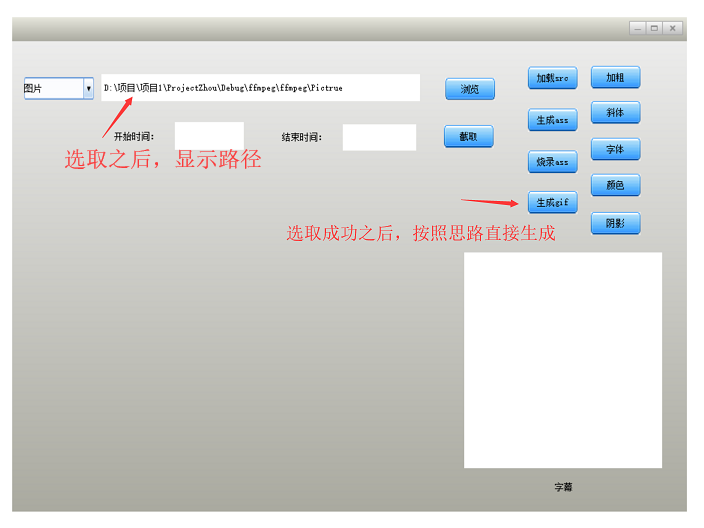

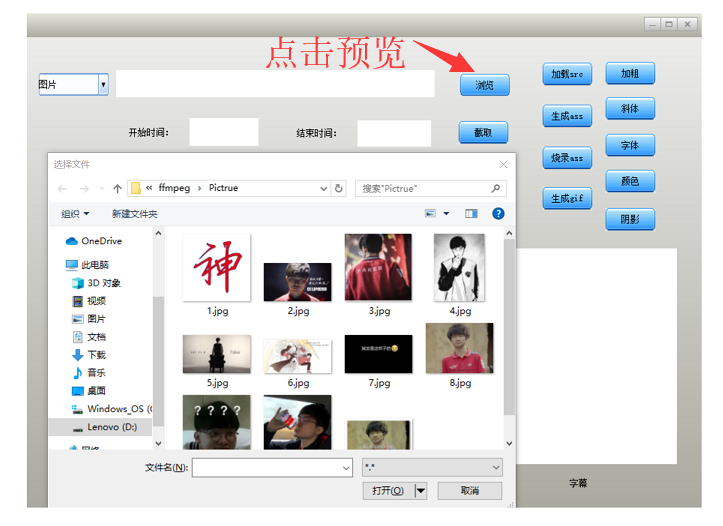

加载文件

讯享网 //加载文件 void LoadFile() { TCHAR szPeFileExt[1024] = TEXT("*.*"); //打开任意类型的文件 TCHAR szPathName[80*MAX_PATH]; //文件路径大小 OPENFILENAME ofn = { sizeof(OPENFILENAME) }; //ofn.hwndOwner = hWnd;// 打开OR保存文件对话框的父窗口 ofn.lpstrFilter = szPeFileExt; lstrcpy(szPathName, TEXT("")); ofn.lpstrFile = szPathName; ofn.nMaxFile = sizeof(szPathName);//存放用户选择文件的 路径及文件名 缓冲区 ofn.lpstrTitle = TEXT("选择文件");//选择文件对话框标题 ofn.Flags = OFN_EXPLORER | OFN_FILEMUSTEXIST | OFN_ALLOWMULTISELECT;//如果需要选择多个文件 则必须带有 OFN_ALLOWMULTISELECT标志 BOOL bOk = GetOpenFileName(&ofn); if (bOk) { CEditUI* pPathEdit = (CEditUI*)m_PaintManager.FindControl(_T("Edit")); pPathEdit->SetText(szPathName); } }

给cmd发送命令

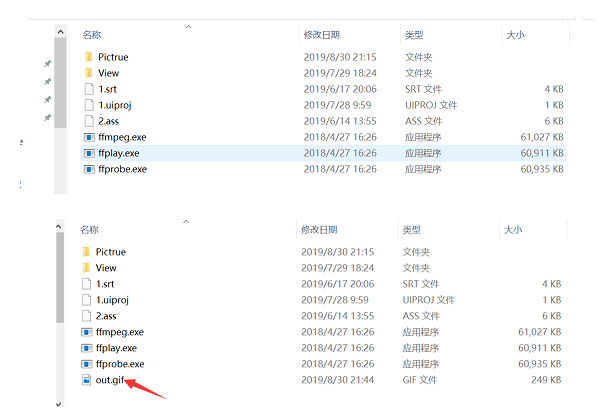

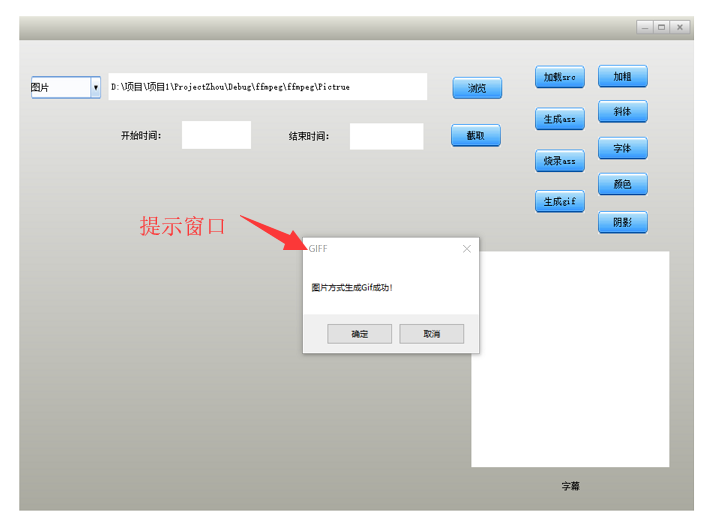

 void GenerateGifWithPic() { //CDuiString strCMD(_T(" ffmpeg -r 1 -i D:\项目\项目1\ProjectZhou\Debug\\ffmpeg\\ffmpeg\\Pictrue\\%d.jpg D:\项目\项目1\ProjectZhou\Debug\\ffmpeg\\ffmpeg\\out.gif")); //构造命令 CDuiString strFFmpegPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\ffmpeg "); CDuiString strPictruePath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\Pictrue\\%d.jpg "); CDuiString strOutPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\out.gif"); CDuiString strCMD = (_T("/c ")); strCMD += strFFmpegPath; strCMD += _T("-r 1 -i "); strCMD += strPictruePath + strOutPath; SendCmd(strCMD); MessageBox(m_hWnd, _T("图片方式生成Gif成功！"), _T("GIFF"), IDOK); }

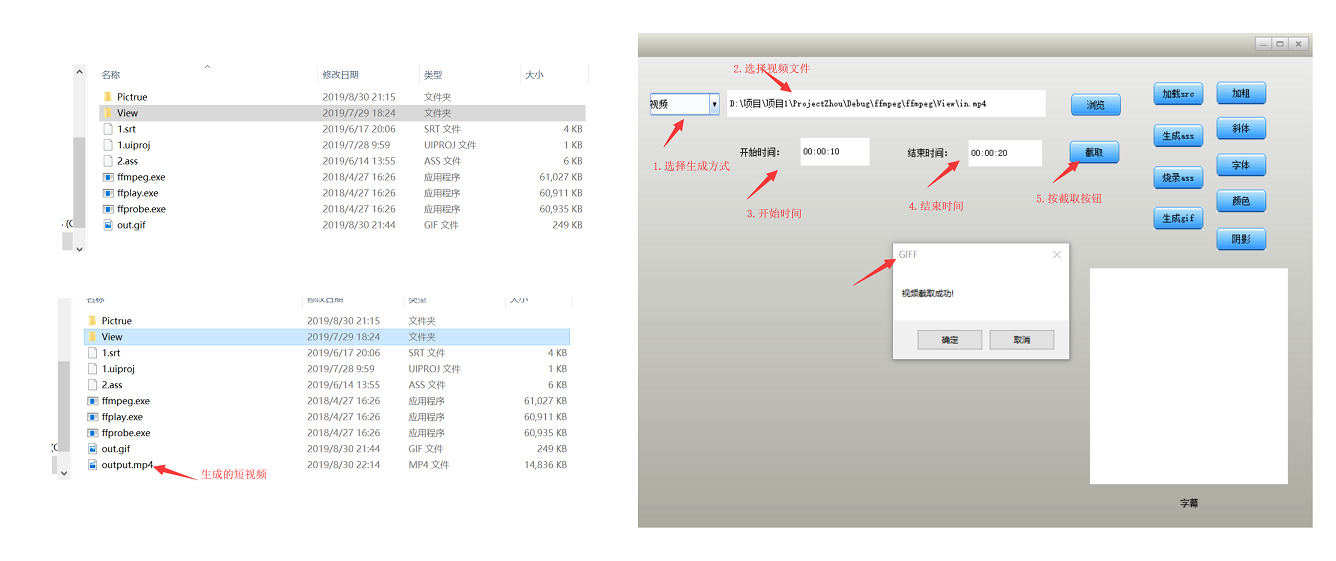

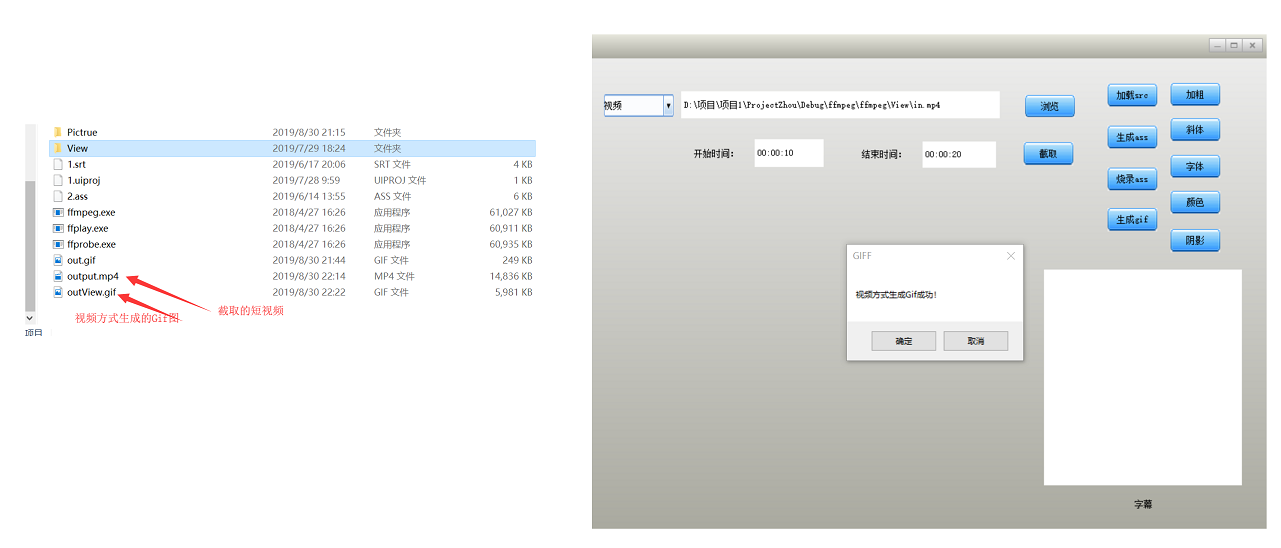

视频截取部分

讯享网void Cut() { CDuiString strStartTime = ((CEditUI *)m_PaintManager.FindControl(_T("BeginTime")))->GetText(); if (!IsVaildTime(strStartTime)) { MessageBox(m_hWnd, _T("输入起始时间有误！"), _T("GIFF"), IDOK); return; } CDuiString strFinishTime = ((CEditUI *)m_PaintManager.FindControl(_T("EndTime")))->GetText(); if (!IsVaildTime(strFinishTime)) { MessageBox(m_hWnd, _T("输入结束时间有误！"), _T("GIFF"), IDOK); return; } //构造截取视频的命令 CDuiString strFFmpegPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\ffmpeg "); CDuiString strOutPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\output.mp4"); CDuiString strCMD = (_T("/c ")); strCMD += strFFmpegPath; strCMD += _T(" -ss "); strCMD += strStartTime; strCMD += _T(" -to "); strCMD += strFinishTime; strCMD += _T(" -i "); CDuiString strViewPath = ((CEditUI *)m_PaintManager.FindControl(_T("Edit")))->GetText(); strCMD += strViewPath; strCMD += _T(" -vcodec copy -acodec copy "); strCMD += strOutPath; SendCmd(strCMD); MessageBox(m_hWnd, _T("视频截取成功!"), _T("GIFF"), IDOK); }

发送cmd 命令是一样的，封装起来。

void SendCmd(const CDuiString& strCMD) { //1. 初始化结构体 SHELLEXECUTEINFO strSEInfo; memset(&strSEInfo, 0, sizeof(SHELLEXECUTEINFO)); strSEInfo.cbSize = sizeof(SHELLEXECUTEINFO); strSEInfo.fMask = SEE_MASK_NOCLOSEPROCESS; strSEInfo.lpFile = _T("C:\\Windows\\System32\\cmd.exe"); 构造命令 //CDuiString strPictruePath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\Pictrue\\%d.jpg "); //CDuiString strOutPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\out.gif"); //CDuiString strCMD = (_T("/c ")); //strCMD += strFFmpegPath; //strCMD += _T("-r 1 -i "); //strCMD += strPictruePath + strOutPath; strSEInfo.lpParameters = strCMD; strSEInfo.nShow = SW_HIDE; //隐藏cmd'窗口 //2. 发送cmd命令 ShellExecuteEx(&strSEInfo); WaitForSingleObject(strSEInfo.hProcess, INFINITE); //D:\项目\项目1\ProjectZhou\Debug\\ffmpeg\\ffmpeg ffmpeg -r 1 -i D:\项目\项目1\ProjectZhou\Debug\\ffmpeg\\ffmpeg\\Pictrue\\%d.jpg D:\项目\项目1\ProjectZhou\Debug\\ffmpeg\\ffmpeg\\out.gif }

时间判断：

讯享网bool IsVaildTime(const CDuiString& strTime) { if (strTime.GetLength() != 8) { return false; } for (int i = 0; i < 8;i++) { if (':'==strTime[i]) { continue; } else if (isdigit(strTime[i])) { continue; } else { return false; } } return true; }

视频生成

 //视频生成 void GenerateGifWithView() { //构造命令 CDuiString strFFmpegPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\ffmpeg "); CDuiString strViewPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\output.mp4 "); CDuiString strOutPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\outView.gif"); CDuiString strCMD = (_T("/c ")); strCMD += strFFmpegPath; strCMD += _T("-r 50 -i "); strCMD += strViewPath + strOutPath; SendCmd(strCMD); MessageBox(m_hWnd, _T("视频方式生成Gif成功！"), _T("GIFF"), IDOK); }

ASS生成：

讯享网 //生成ASS void CreatASS() { //构造命令 CDuiString strFFmpegPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\ffmpeg "); CDuiString strViewPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\output.mp4 "); CDuiString strOutPath = CPaintManagerUI::GetInstancePath() + _T("\\ffmpeg\\ffmpeg\\output.ass "); CDuiString strCMD = (_T("/c ")); strCMD += strFFmpegPath; strCMD += _T("-i "); strCMD += strViewPath; strCMD += _T("-an -vn -scodec copy "); strCMD += strOutPath; SendCmd(strCMD); MessageBox(m_hWnd, _T("视频方式生成Gif成功！"), _T("GIFF"), IDOK); }

主函数部分：

int APIENTRY _tWinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPTSTR lpCmdLine, int nCmdShow) { CPaintManagerUI::SetInstance(hInstance); CDuiFrameWnd duiFrame; duiFrame.Create(NULL, _T("DUIWnd"), UI_WNDSTYLE_FRAME, WS_EX_WINDOWEDGE); duiFrame.CenterWindow(); duiFrame.ShowModal(); return 0; }
