从代码到知识图谱：一个端到端的代码理解系统架构剖析

从代码到知识图谱：一个端到端的代码理解系统——工作原理、算法实现与数学形式化

本文以 Karpathy「用 LLM 编译个人知识库」（LLM Wiki） 为思想源头，以开源项目 Graphify 的工程实现为剖析对象。Graphify 将 Claude Code 的 Skill 机制与图算法结合，实现了知识的自动提取、拓扑聚类与可审计查询。全文按「总—分—总」展开：先讲工作原理（§一），再逐阶段深入技术实现（§二–§七），最后总结回到原理（§八）。

本文以 Karpathy「用 LLM 编译个人知识库」（LLM Wiki） 为思想源头，以开源项目 Graphify 的工程实现为剖析对象。Graphify 将 Claude Code 的 Skill 机制与图算法结合，实现了知识的自动提取、拓扑聚类与可审计查询。全文按「总—分—总」展开：先讲工作原理（§一），再逐阶段深入技术实现（§二–§七），最后总结回到原理（§八）。

0.1 参考文献链接

微信网页端可能要求验证；以本地剪藏或已登录会话为准。

0.2 Karpathy 推荐的知识管理LLM-Wiki的核心设计

1. 问题定位
   Karpathy（约 2026 年 4 月）提出「用 LLM 编译知识」：让模型像图书管理员一样维护可增长的个人知识库。开源项目 Graphify（github.com/safishamsi/graphify）被该文表述为将这一理念工程化落地的流水线产品形态（文中称发布初期即获较高 Star 关注）。





2. 相对 LLM Wiki 的三点「进化」（该文用语）
   • 从 Wiki 到 Graph：中间表示为 NetworkX 图 + Leiden 社区检测，而非仅平面 Markdown 互链。
   • 双轨提取：代码走 tree-sitter AST（确定性、无 LLM token）；文档 / 图像走 LLM 语义提取（含并行子代理分批）。
   • 信任审计：边带 EXTRACTED / INFERRED / AMBIGUOUS，区分「找到的」与「猜的」。
3. 架构叙事
   七阶段流水线（检测 → 提取 → 构建 → 聚类 → 分析 → 报告 → 导出）模块间用 dict + NetworkX 传递，无共享全局状态；聚类刻意不用向量数据库，以图拓扑边密度为主信号，语义相似边直接进入图参与 Leiden。





4. 信任与「为什么」
   除三级置信度外，该文强调 rationale 类节点（如 # WHY: / # HACK: / # NOTE: 与设计权衡叙述）被抽成原理节点，指向被解释的概念，体现「不只记录做了什么，还记录为什么」。





5. 的叙事
   该文将数字解释为：首次运行支付提取与建图 token；后续查询读紧凑的 graph.json 而非全量原始文件，从而在混合语料基准下得到约 71.5× 的查询侧 token 压缩叙事；并提到 SHA256 缓存与增量更新降低重复编译成本。





6. 产品与生态
   该文还概括：超边、全模态视觉理解、PreToolUse 钩子（先读图谱报告再 Grep/Glob）、MCP 暴露 query_graph / get_neighbors / shortest_path 等；以及 隐私边界（代码本地 AST；文档/图走所用平台 API；无遥测等）与 security.py 一层防护。






0.3 Karpathy 理念 vs Graphify 实现（对照表，据 Richie Yang 一文）

该文总结性判断：从「LLM 维护平面 Wiki」到「LLM + AST 共建知识图谱」属于范式提升（文档管理 → 图计算），而不仅是简单工程堆砌。

---

数学符号约定：公式采用 LaTeX 语法，定界符已统一为 GitHub / 多数编辑器通用写法：行内用 \(…\)，独立公式用单独成行的 $\( … \)$（便于在 GitHub、Obsidian、Typora、Markdown Preview Enhanced 等环境中由 KaTeX/MathJax 渲染）。

---

一句话：Graphify 把一个文件夹变成一张可查询的知识图谱——你只付一次「编译」成本，之后每次提问都只读图，不读原始文件。

1.1 它解决什么问题

传统做法是把整个代码库塞进 LLM 的上下文窗口。假设语料有 个词，每个词约产生 个 token，那么每次查询消耗约

个 token。10 万词的仓库每次就要读 13 万 token，而大部分内容与当前问题无关。

Graphify 的策略是先编译，后查询。一次性把语料 提取为图 ，后续查询只在 上做局部展开，取出与问题相关的子图 ：

在 52 文件混合语料基准下，实测压缩约 71.5×。查询越多，编译成本越早摊平。

1.2 与传统 RAG 的本质区别

要理解 Graphify 的设计选择，需要先看清传统 RAG 的瓶颈。

传统 RAG 的代价：2023–2024 年主流的 RAG 采用「分块 → 向量化 → 相似度检索 → 拼接生成」的线性逻辑。每一步都伴随高额 token 消耗：文档预处理阶段需要通过 LLM 做向量化 embedding（数万 token），查询阶段需要召回多个文本块拼接成上下文（重复消耗）。更关键的是，基于向量的语义相似度检索无法理解实体之间的逻辑关系——它能回答「公司 2024 年新产品的核心功能是什么？」，但无法回答「为什么 AuthHandler 要依赖 TokenValidator 而不是直接调用 UserModel？」这类需要多跳推理的问题。

Graphify 的范式转换：从「向量近似匹配」到「图结构精确推理」。区别在于对「知识表示」的根本理解不同：

71.5× 从何而来？ 三个支柱的组合发力：

1. AST 零 token：对代码文件的结构提取完全在本地完成（tree-sitter），不调用 LLM。传统 RAG 对同样的代码文件需要先 embedding 再存入向量库。
2. 并行子代理精准打击：仅对文档/论文/图片做语义提取，每个子代理处理单个文件而非整个语料，大幅减少单次上下文长度。
3. SHA256 缓存：文件内容不变则哈希不变，直接复用上次的提取结果。软件开发中 70–80% 的代码在版本间不变，缓存命中率极高。

用一个具体场景量化：假设 100 文件代码库，每文件平均 1000 token。传统 RAG 每次查询需要 embedding + 检索 + 拼接 ≈ 10 万 token。Graphify 首次编译后，后续查询只从图中取出相关子图（通常是原始语料的 1% 以下），每次查询约 1400 token。。

局限性也需要诚实面对：Graphify 的优势场景是代码库、技术文档、学术论文等结构化/半结构化内容。对于纯自然语言非结构化文本（小说、随笔、自由格式博客），AST 无法解析，优势大打折扣。对于需要跨大量离散知识点做创造性联想的问题，基于图结构的检索可能不如向量语义检索灵活——图擅长的是已建立连接的实体关系推理，而非未知关联的发现。未来的最优方案很可能是混合架构：图结构的关系推理 + 向量检索的语义灵活性。

1.3 端到端流程（三步理解）

整个系统可以分三步理解：

第一步：看到什么？
detect() 扫描文件夹，把每个文件分为 CODE / DOCUMENT / PAPER / IMAGE 四类，跳过 .env、密钥等敏感文件。

第二步：理解什么？
这是核心，分两条并行轨道：

• 左轨（AST）：对代码文件用 tree-sitter 做确定性语法分析——类、函数、import、调用图。零 token 消耗，毫秒级完成，产出的边标记为 EXTRACTED（置信度 1.0）。
• 右轨（LLM）：对文档、论文、图片启动并行 Claude 子代理，提取概念、关系、设计意图。产出的边标记为 INFERRED（0.4–0.9）或 AMBIGUOUS（0.1–0.3）。

两轨结果合并进同一张 NetworkX 图，然后用 Leiden 算法按边密度自动发现「社区」（概念聚类）——不需要 embedding，不需要向量数据库，图的拓扑结构本身就是相似性信号。

第三步：输出什么？

• graph.json：持久化图谱，跨会话查询的基础。
• graph.html：vis.js 交互式可视化，可搜索、按社区过滤。
• GRAPH_REPORT.md：God Nodes（核心抽象）、惊人连接（跨领域关联）、AMBIGUOUS 边清单、建议问题——人类可读的审计报告。
• 可选：Obsidian Vault、SVG、Neo4j Cypher、GraphML、Wikipedia 风格 Wiki。

1.4 信任模型

Graphify 的设计哲学是「诚实」：不给你黑盒答案，而是让你看到知识的来源和可靠程度。

此外还有 rationale 节点：代码中的 # WHY:、# HACK:、# NOTE: 会被提取为「原理节点」，指向它们解释的概念——不只记录做了什么，还记录为什么。

1.5 本文结构

后文按「分」→「总」展开：

---

2.1 管道式架构（Pipeline Architecture）

Graphify 采用经典的 顺序管道架构，由七个纯函数阶段组成，每个阶段对应一个独立模块：

detect() → extract() → build_graph() → cluster() → analyze() → report() → export()

所有阶段通过 纯 Python 字典 和 NetworkX 图对象 通信——无共享状态、无副作用（所有输出限制在 graphify-out/ 目录）。

 ┌─────────────────────────────────────────────────────────────┐

 │ Graphify Pipeline │ │ │

┌──────────┐ │ ┌────────┐ ┌─────────┐ ┌───────┐ ┌─────────┐ │ │ 文件系统 │─────▶│ │ detect │──▶│ extract │──▶│ build │──▶│ cluster │ │ │ / URL │ │ └────────┘ └─────────┘ └───────┘ └────┬────┘ │ └──────────┘ │ │ │ │ │

                │       │            │         ┌───────────┐    │             │
                │       │        ┌───┘         │  analyze  │◀───┘             │
                │       │        │             └─────┬─────┘                  │
                │       │        │                   │                        │
                │       ▼        ▼                   ▼                        │
                │  ┌─────────────────────────────────────────┐                │
                │  │              report()                   │                │
                │  └───────────────────┬─────────────────────┘                │
                │                      │                                      │
                │                      ▼                                      │
                │  ┌─────────────────────────────────────────┐                │
                │  │              export()                   │                │
                │  │  JSON │ HTML │ SVG │ Obsidian │ Neo4j   │                │
                │  └─────────────────────────────────────────┘                │
                └─────────────────────────────────────────────────────────────┘
                                       │
                                       ▼
                                graphify-out/
                                ├── graph.json
                                ├── graph.html
                                ├── GRAPH_REPORT.md
                                └── cache/

2.2 数据流全景

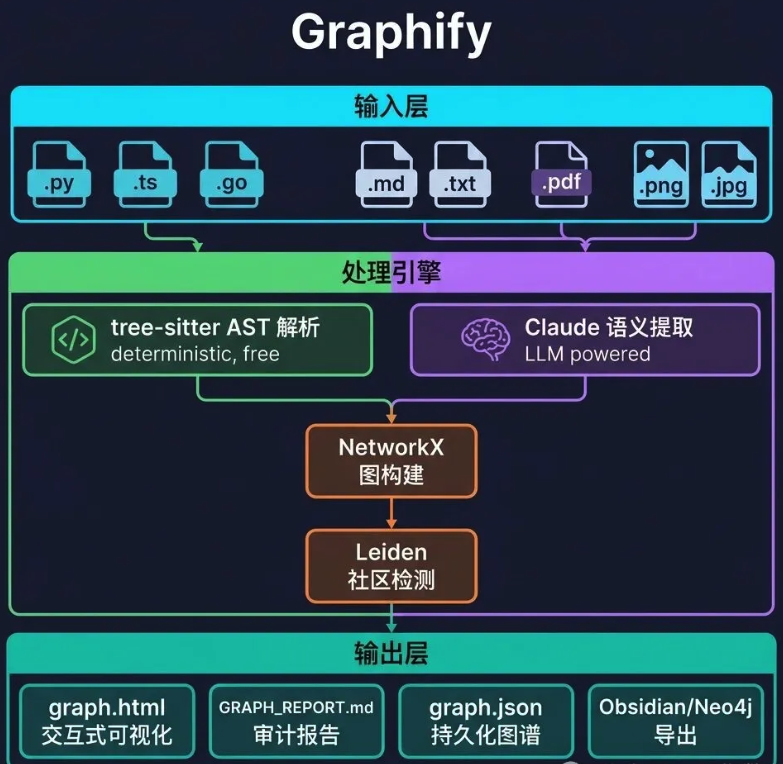

下图展开管道内部的数据流向，特别是提取阶段的「双轨并行」——左轨 AST 与右轨 LLM 各自产出不同置信度的边，在 build 阶段汇合：

 输入层

┌────────┐ ┌────────┐ ┌────────┐ ┌────────┐ │ .py │ │ .md │ │ .pdf │ │ .png │ │ .ts │ │ .txt │ │ paper │ │ .jpg │ │ .go │ │ .rst │ │ │ │ .svg │ │ .rs │ │ .docx │ │ │ │ │ │ ...20 │ │ .xlsx │ │ │ │ │ └───┬────┘ └───┬────┘ └───┬────┘ └───┬────┘ │ │ │ │ ▼ ▼ ▼ ▼ ┌─────────────────────────────────────────┐ │ detect() — 文件发现与分类 │ │ .graphifyignore 敏感文件过滤 类型分类 │ └─────────────────────┬───────────────────┘ │ ┌───────────┴───────────┐ ▼ ▼ ┌──────────────────┐ ┌──────────────────┐ │ AST 提取 (本地) │ │ 语义提取 (LLM) │ │ tree-sitter │ │ Claude 子代理 │ │ 确定性、零 token │ │ 文档/论文/图片 │ │ → EXTRACTED 边 │ │ → INFERRED 边 │ └────────┬─────────┘ └────────┬─────────┘ │ │ └──────────┬───────────┘ ▼ ┌──────────────────┐ │ build_from_json()│ │ 验证 + 去重 + 合并│ │ → nx.Graph │ └────────┬─────────┘ │ ┌────────┴────────┐ ▼ ▼ ┌──────────────┐ ┌──────────────┐ │ cluster() │ │ analyze() │ │ Leiden 社区 │──▶│ God Nodes │ │ 发现 + 分裂 │ │ 惊人连接 │ └──────────────┘ │ 智能提问 │ └──────┬───────┘ │ ┌─────────┴─────────┐ ▼ ▼ ┌──────────────┐ ┌──────────────┐ │ report() │ │ export() │ │ 审计报告 │ │ JSON / HTML │ └──────────────┘ │ SVG / Neo4j │ └──────┬───────┘ ▼ ┌──────────────┐ │ serve() │ │ MCP 查询服务 │ └──────────────┘

2.3 模块职责矩阵

2.4 关键设计决策

各阶段接口契约（摘要）

• extract(paths) → dict：必须含 nodes、edges；可选 hyperedges、token 计数
• build_from_json(extraction) → nx.Graph：节点至少含 id/label/file_type/source_file
• cluster(G) → dict[int, list[str]]：社区编号 → 节点 id 列表
• MCP 工具入参 JSON；query_graph 输出纯文本子图摘要，受 token_budget 截断

组件间禁止共享可变全局状态；跨阶段仅通过 dict、nx.Graph 与磁盘产物通信。

2.5 与 Karpathy LLM-Wiki 方法论的对齐

Graphify 与 LLM-Wiki 的核心共识是「先编译，后查询」——知识应被编译为可导航结构，而非每次从头读原始素材。差异在于中间表示：Wiki 用 Markdown 互链，Graphify 用知识图谱。

2.6 多平台 Skill 资产（graphify/skill*.md）

Skill 文件不是可执行代码，而是一份给 AI 编码助手阅读的编排规范（Markdown 格式）。它告诉宿主 AI：当用户输入 /graphify 时应该做什么——检测 Python 解释器、安装 graphifyy 包、运行 detect() 扫描文件、并行派发子代理处理语义提取、最终合并结果并导出。

默认宿主是 Claude Code，但 Graphify 设计为跨平台——核心算法在 Python 库中，skill 只是「告诉不同 AI 怎么调用这个库」的适配层。仓库 graphify/ 目录下包含 9 个 Markdown 变体，随 PyPI 包 package-data 分发，覆盖 11 种平台（含 Gemini、Cursor 的独立安装路径）。

2.6.0 安装与触发方式

运行 graphify install 即可安装 skill，默认平台为 Claude Code：

graphify install # 默认 → Claude Code（/.claude/skills/graphify/SKILL.md） graphify install –platform codex # → OpenAI Codex graphify install –platform copilot # → GitHub Copilot CLI graphify install –platform cursor # → Cursor（特殊：仅写规则文件，不安装 skill） graphify install –platform gemini # → Gemini CLI graphify install –platform trae # → Trae IDE（trae-cn 为国内镜像） graphify install –platform aider # → Aider graphify install –platform opencode # → OpenCode graphify install –platform claw # → OpenClaw graphify install –platform droid # → Factory Droid graphify install –platform windows # → Windows 上的 Claude Code（PowerShell 版本）

安装后，用户在对应 AI 助手中输入 /graphify（或平台约定的触发词），AI 读取 skill 文件并按其中的步骤编排执行整个管道。Skill 内部的完整流程为：

Step 1: 检测 Python 解释器 → pip install graphifyy → 记录路径到 .graphify_python Step 2: detect() — 文件发现与分类 Step 3 Part A: AST 提取（调用库内 extract） Step 3 Part B: 语义提取（并行派发子代理读文档/论文/图片）← 各平台差异焦点 Step 4: 合并 AST + 语义结果 Step 5: cluster() + analyze() Step 6: 社区命名 Step 7: build() + report() + export() Step 8: 清理临时文件

Cursor 的特殊情况：Cursor 不安装 skill 文件，而是在项目下写入 .cursor/rules/graphify.mdc（alwaysApply: true），提醒模型先读 GRAPH_REPORT.md。即需要先在命令行或其他环境运行 graphify . 生成图谱，然后 Cursor 的 AI 会自动参考图谱报告来理解代码。

2.6.1 源文件与 CLI 安装路由

未列入上表、但相关的安装行为：

安装完成后，目标目录旁常带 .graphify_version，与当前包版本比对；过旧时 CLI 打印警告，提示重新执行 graphify install。

2.6.2 各变体共同骨架

1. YAML frontmatter：name、description、trigger（多为 /graphify）。
2. Usage：列出路径、 –mode deep、–update、–cluster-only、query / path / explain、add 、–mcp、–watch 等；不同文件之间可能有细微差别（例如是否单独列出 –wiki、–obsidian、–directed），以对应平台实际打包的 skill-.md 为准。
3. Step 1：用 which graphify 的 shebang 解析 真实 Python，必要时 pip install graphifyy，并把解释器路径写入 .graphify_python（多数变体与 skill.md 一致时 落在 graphify-out/.graphifypython）。
4. Step 2–8（主流程）：detect → AST 与语义抽取并行或顺序 → 合并 → analyze → 社区命名 → build / report / export → 清理临时 .graphify（保留 graph.json、报告与缓存策略依文内说明）。
5. 查询与记忆：语义阶段之后的 query / path / explain 鼓励通过 graphify save-result（CLI）落盘，避免在 skill 内嵌大块 Python。
6. 大库护栏：total_words、total_files 超阈时暂停让用户选子目录等逻辑，各变体与 skill.md 对齐。

2.6.3 平台差异焦点：语义抽取（Step 3 Part B）

AST 路径各变体均调用库内 extract（代码）；差异主要在「谁来读 PDF/MD/图」以及如何并行：

2.6.3A Skill 在系统中的角色——一图看懂

┌─────────────────────────────────────────────────────────────────┐ │ 用户输入: /graphify . │ └───────────────────────────────┬─────────────────────────────────┘

 │ ▼

┌─────────────────────────────────────────────────────────────────┐ │ AI 编码助手（宿主智能体） │ │ │ │ Claude Code │ Codex │ Copilot │ Trae │ Aider │ Cursor │ … │ │ │ │ ┌──────────────────────────────────────────────────────────┐ │ │ │ skill.md / skill-codex.md / skill-trae.md / … │ │ │ │ （编排规范：告诉 AI 按什么步骤调用下面的 Python 库） │ │ │ └──────────────────────┬───────────────────────────────────┘ │ │ │ 读取 skill → 编排执行 │ │ │ │ │ ┌────────────────────┼────────────────────────┐ │ │ │ Step 3A (AST) │ Step 3B (语义) │ │ │ │ 调用: bash │ 派发: 子代理/Agent/Task │ │ │ │ graphify extract │ 并行读文档/论文/图片 │ │ │ └─────────┬──────────┴──────────┬─────────────┘ │ │ │ │ │ └──────────────┼─────────────────────┼───────────────────────────────┘

 │ │ ▼ ▼

┌─────────────────────────────────────────────────────────────────┐ │ graphifyy Python 库（pip install） │ │ │ │ detect.py → extract.py → build.py → cluster.py → analyze.py │ │ → report.py → export.py → serve.py → cache.py → watch.py │ │ │ │ 核心算法全部在这里，与宿主平台无关 │ └─────────────────────────────────────────────────────────────────┘

           │
           ▼
    graphify-out/
    ├── graph.json       ← 持久化图谱
    ├── graph.html       ← 交互式可视化
    ├── GRAPH_REPORT.md  ← 人类可读审计报告
    └── cache/           ← SHA256 缓存

关键理解：Skill 是「适配层」，不是「执行层」。所有算法（AST 解析、Leiden 聚类、惊奇连接评分等）都在 Python 库中，Skill 只负责告诉不同的 AI 助手「按什么顺序调用这些 Python 函数，以及如何编排语义提取的并行子代理」。Claude Code 是最完整的宿主（支持并行 Agent、PreToolUse 钩子），但即使在没有 Skill 的环境中，也可以直接 graphify . 通过命令行运行完整管道。

2.6.4 壳层与中间文件路径

• skill.md / skill-copilot.md：中间 JSON、.graphify_python 等默认集中在 graphify-out/ 前缀下，与最终产物同目录，便于 .gitignore 与清理策略一致。
• skill-codex.md、skill-opencode.md、skill-aider.md、skill-claw.md、skill-droid.md、skill-trae.md：大量步骤使用 当前目录下的 .graphify_detect.json、.graphify_ast.json 等命名；Step 1 写入的解释器路径在部分副本中位于 graphify-out/.graphify_python，而说明文字偶见 \((cat .graphify_python) 的简写——以实际写入路径为准；若运行失败，应对齐为 \)(cat graphify-out/.graphify_python)（与 skill.md 一致）。
• skill-windows.md：全程 PowerShell；解释器指纹写入 工作目录下的 .graphify_python，与 Unix 变体的 graphify-out/ 布局不同；文末含 PowerShell 5.1 与 ANSI 滚动等排障说明（与 graspologic 输出相关）。

2.6.5 与后文章节的索引

---

本章按管道执行顺序，对每个阶段先讲原理（它为什么这样做），再讲实现（它怎么做的），最后给出关键量的数学定义。阅读时可以只看原理段获得直觉，需要细节时再往下读。

全局符号约定： 为无向图，，，，
