Sentinel 微服务保护机制

大家好，我是讯享网，很高兴认识大家。

Sentinel的主要作用就是保护微服务。微服务常见的问题就是雪崩问题：

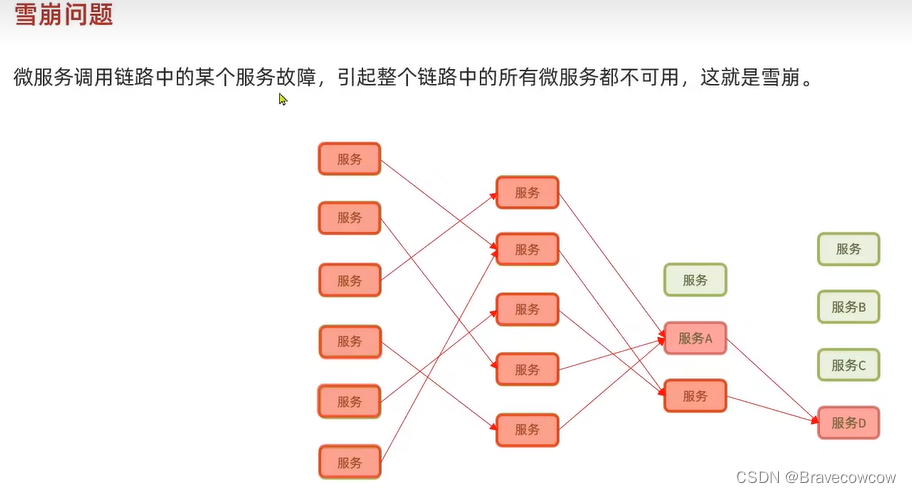

那么什么是雪崩问题呢？

简单来说，就是相互依赖的服务中，有其中一方不可用，导致依赖它的一方，因为请求得不到回应，导致请求一直堵塞，当达到了服务的临界值后，tomcat的资源被耗尽，被请求堵塞的服务就会也变成不可用，同样的道理，就会有越来越多的服务损坏，造成不可挽回的微服务崩塌损坏的现象，和自然界的雪崩道理相同，这就是服务雪崩。

讯享网

那么遇到这种雪崩问题，我们的微服务集群就会彻底崩塌不可使用，为了避免这种情况的发生，大佬们就写出了Hystrix、Sentinel这种服务保护机制，那么这篇文章就是总结Sentinel这个框架的。

那么究其根本，雪崩问题就是请求的不断堵塞，占用系统资源，因为资源始终有限，所以必定会导致资源耗尽，最终出现资源不可用的现象。

解决雪崩问题的常见方式有四种：

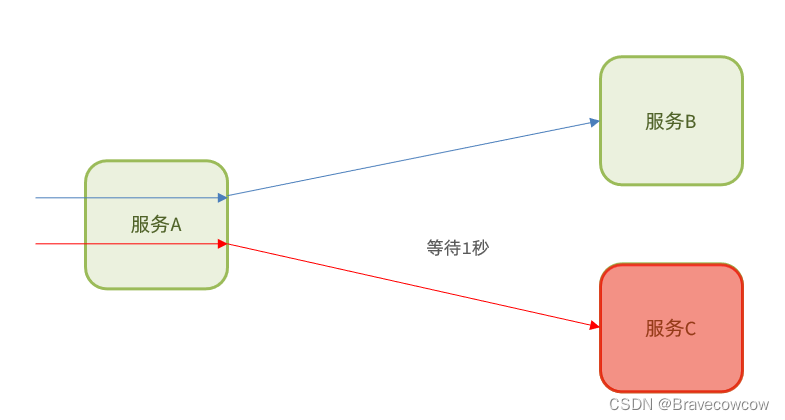

1、超时处理：设定超时时间，请求超过一定时间没有响应就返回错误信息，不会无休止等待、

这种方式只能对雪崩现象有一个缓解作用，并不能解决这个问题，当请求的频率超过设定的超时时间，时间长了仍然会造成雪崩。

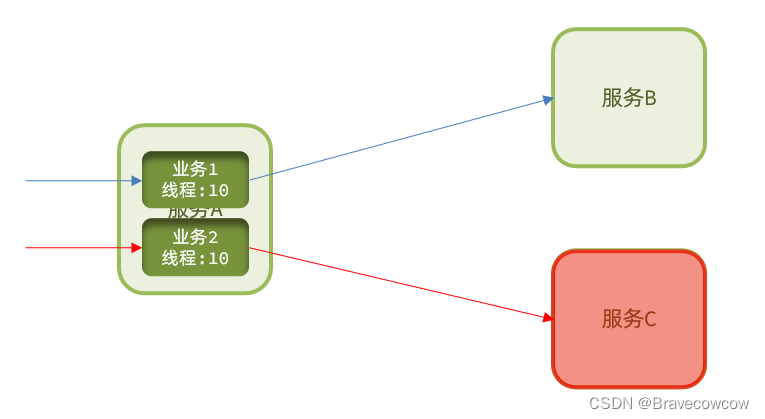

2、舱壁模式：船舱都会被隔板分离为多个独立空间，当船体破损时，只会导致部分空间进入，将故障控制在一定范围内，避免整个船体都被淹没。可以限定每个业务能使用的线程数，避免耗尽整个tomcat的资源，因此也叫线程隔离。

具体的做法就是：给每个业务分配资源，避免一颗老鼠屎毁了整锅汤。但是这种方式，会造成一定程度上的资源浪费，明明那个就不能用了，还得分配给它资源。

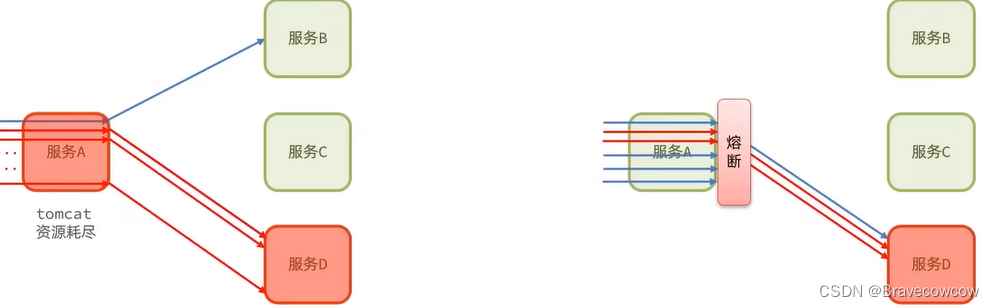

3、熔断降级：由断路器统计业务的异常比例，如果超出阈值则会熔断该业务，拦**问该业务的一切请求

和日常的保险丝一个道理，如果访问正常比例和失败的比例达到了某个临界值，那么就是熔断，只要是想访问这个失败的服务，断路器就会拦截并使其快速失败，立即释放tomcat资源，这样就避免了资源的浪费。

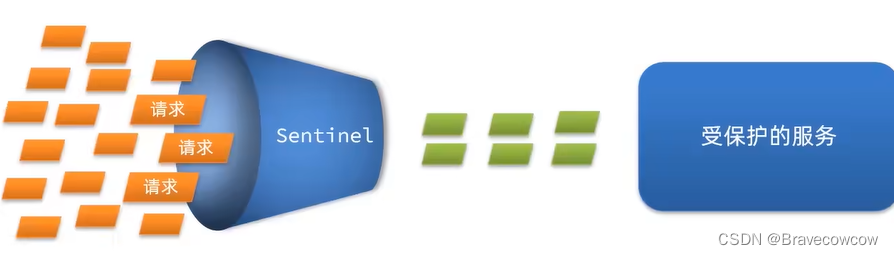

4、流量控制：限制业务访问的QPS，避免服务因流量的突增而故障

QPS：每秒钟处理的请求的数量

前三种方式都是避免避免雪崩发生的方法，而流量控制属于预防雪崩的方法，未雨绸缪型。这里就使用到了Sentinel,通过流量控制，保证服务可以接收的QPS大于等于外部来的请求，就可避免因高并发导致服务处理不了而宕机。

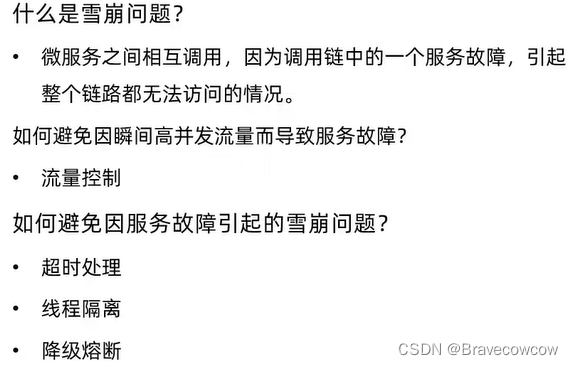

雪崩问题总结：

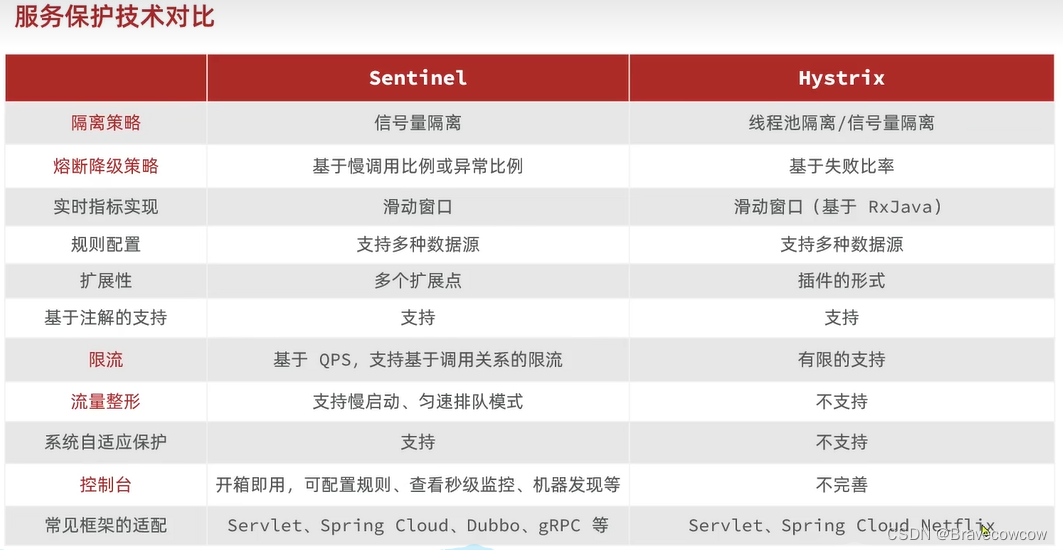

服务保护的技术框架对比：

认识Sentinel

Sentinel是阿里巴巴的一个服务保护的产品，没别的，就是牛。

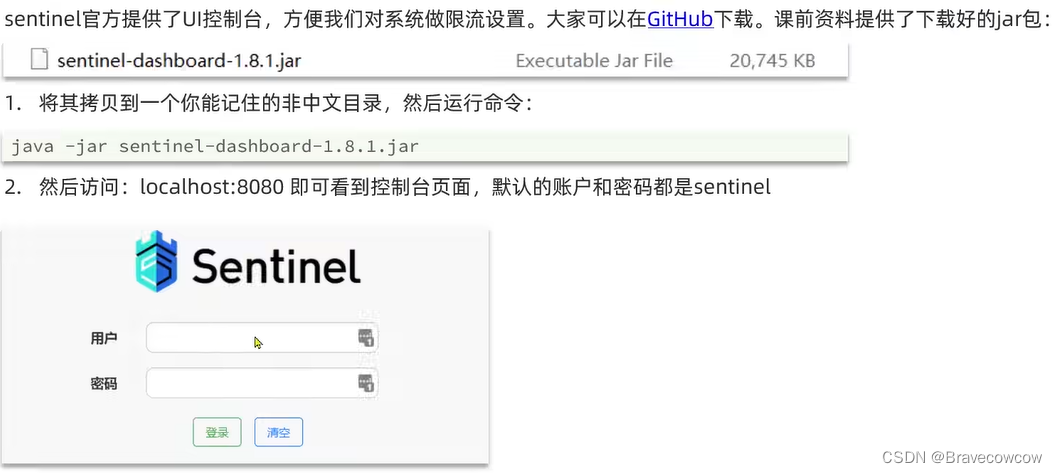

关于Sentinel客户端的安装，可以在GitHub - alibaba/Sentinel: A powerful flow control component enabling reliability, resilience and monitoring for microservices. (面向云原生微服务的高可用流控防护组件)A powerful flow control component enabling reliability, resilience and monitoring for microservices. (面向云原生微服务的高可用流控防护组件) - GitHub - alibaba/Sentinel: A powerful flow control component enabling reliability, resilience and monitoring for microservices. (面向云原生微服务的高可用流控防护组件)https://github.com/alibaba/Sentinel上下载jar包，然后，用“java -jar jar包名称 ”的方式直接启动。然后在浏览器访问8080端口，账号密码都是sentinel。然后就可以看到Sentinel的控制台。

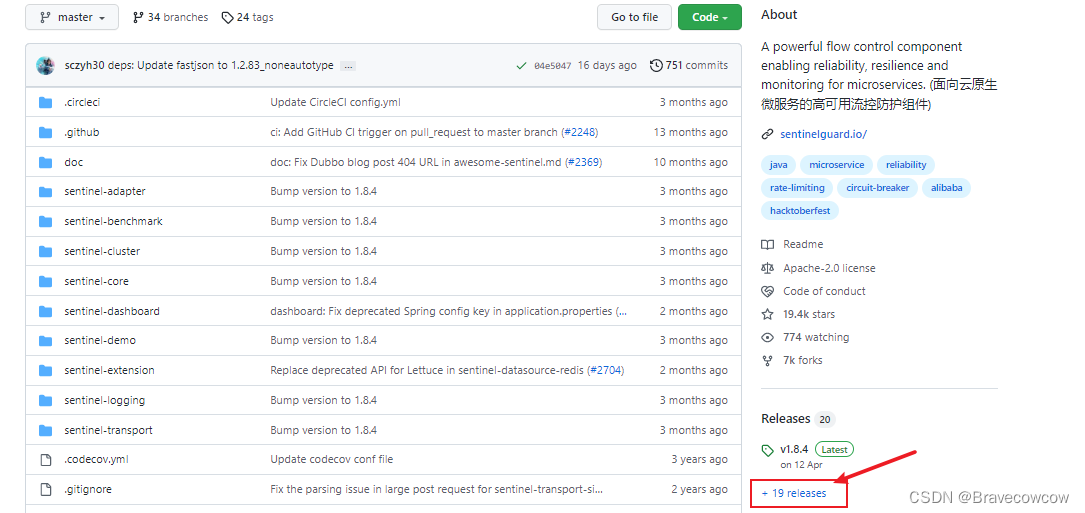

下载方式：到github网址之后，点击图中红框框位置：

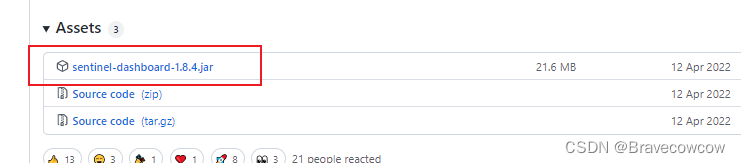

点击之后，往下稍微翻一翻就能看到这个jar包，点击直接下载就可以啦。

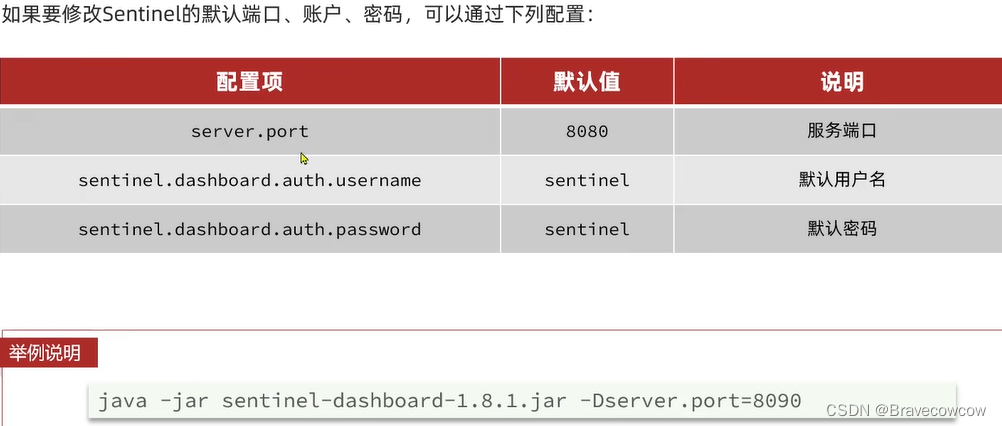

下载完毕，那么就看看能不能修改一下它的访问端口号啊什么的。但是它已经是个jar包了，没法改代码或者什么配置文件了，所以我们只能在启动jar包的时候在后面加参数就可以了，具体如图：

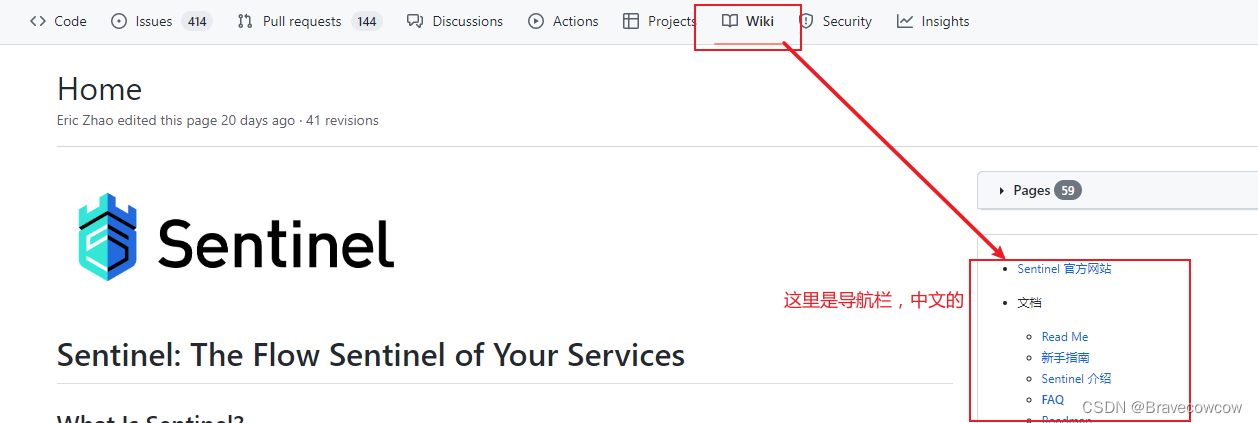

在github上点击wiki,会有更详细的文档。有兴趣的小伙伴可以查看一下。.

整合微服务和Sentinel:

1）引入sentinel依赖

<dependency>
<groupId>com.alibaba.cloud</groupId>
<artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
</dependency>

2）配置控制台

修改application.yaml文件，添加下面内容：

server:
port: 8088
spring:
cloud:
sentinel:
transport:
dashboard: localhost:8080

3）访问order-service的任意端点

需要访问任意一个controller,任意一个controller中的方法就可以理解成一个端点（endpoint）。这样才能触发sentinel对服务的监控。

Sentinel实现了四种解决雪崩方法中的三种，分别是舱壁模式（线程隔离）、降级熔断（断路器）、流量控制。

流量控制（限流）：

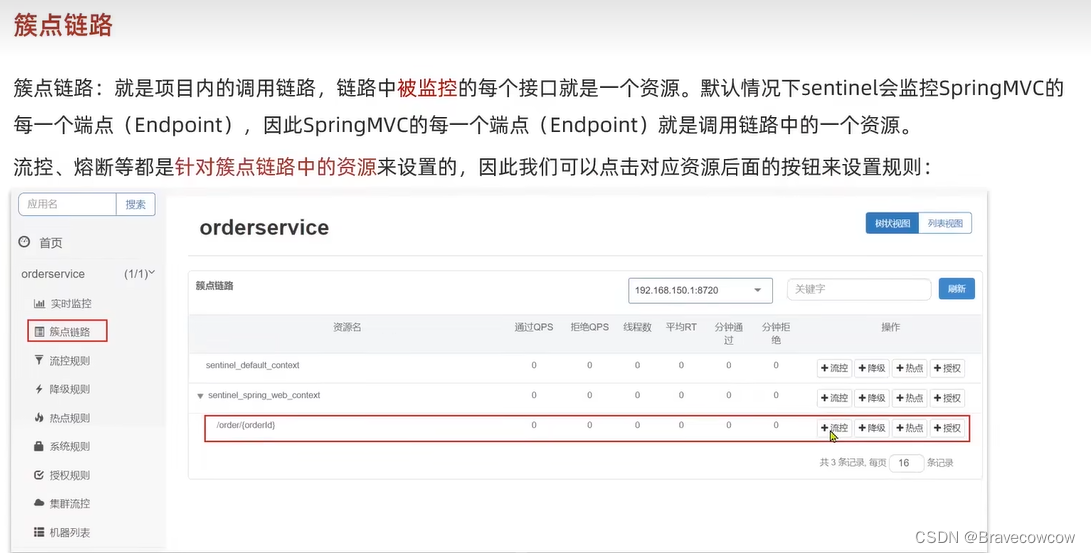

簇点链路：

当请求进入微服务时，首先会访问DispatcherServlet，然后进入Controller、Service、Mapper，这样的一个调用链就叫做簇点链路。簇点链路中被监控的每一个接口就是一个资源。

默认情况下sentinel会监控SpringMVC的每一个端点（Endpoint，也就是controller中的方法），因此SpringMVC的每一个端点（Endpoint）就是调用链路中的一个资源。

流控、熔断等都是针对簇点链路中的资源来设置的，因此我们可以点击对应资源后面的按钮来设置规则：

流控：流量控制
降级：降级熔断
热点：热点参数限流，是限流的一种
授权：请求的权限控制

那么设置好规则之后，就可以利用jmeter压测工具，进行测试。

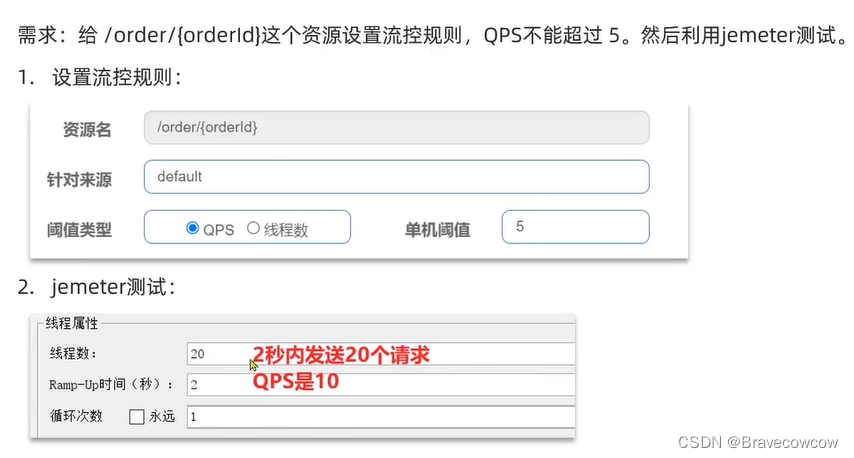

限流的基本用法：

关于jmeter的安装：查看我的这篇文章吧https://blog.csdn.net/weixin_/article/details/?csdn_share_tail=%7B%22type%22%3A%22blog%22%2C%22rType%22%3A%22article%22%2C%22rId%22%3A%%22%2C%22source%22%3A%22weixin_%22%7D&ctrtid=uVL4Fhttps://blog.csdn.net/weixin_/article/details/?csdn_share_tail=%7B%22type%22%3A%22blog%22%2C%22rType%22%3A%22article%22%2C%22rId%22%3A%%22%2C%22source%22%3A%22weixin_%22%7D&ctrtid=uVL4F

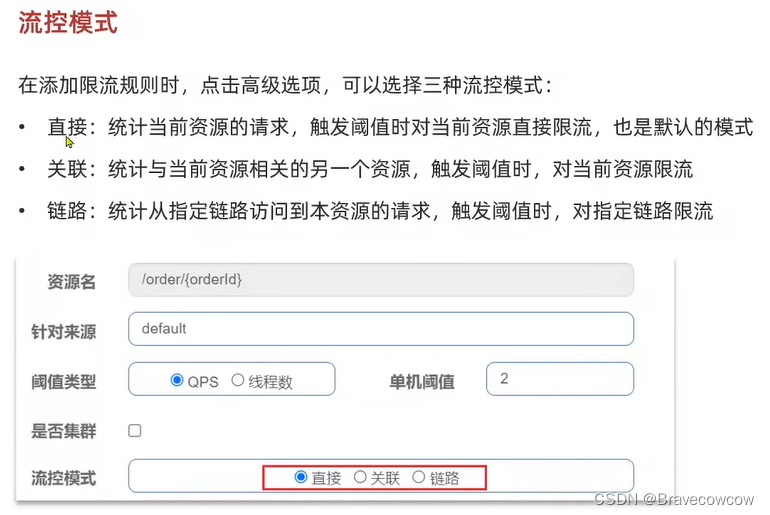

在高级选项中，流控模式和流控效果都有三种模式：

流控模式：

直接模式

流控模式的直接模式就是我们的默认模式，监控某个服务，达到阈值，就对这个服务做限流。

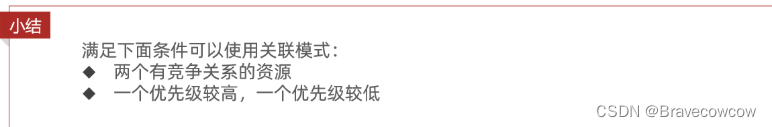

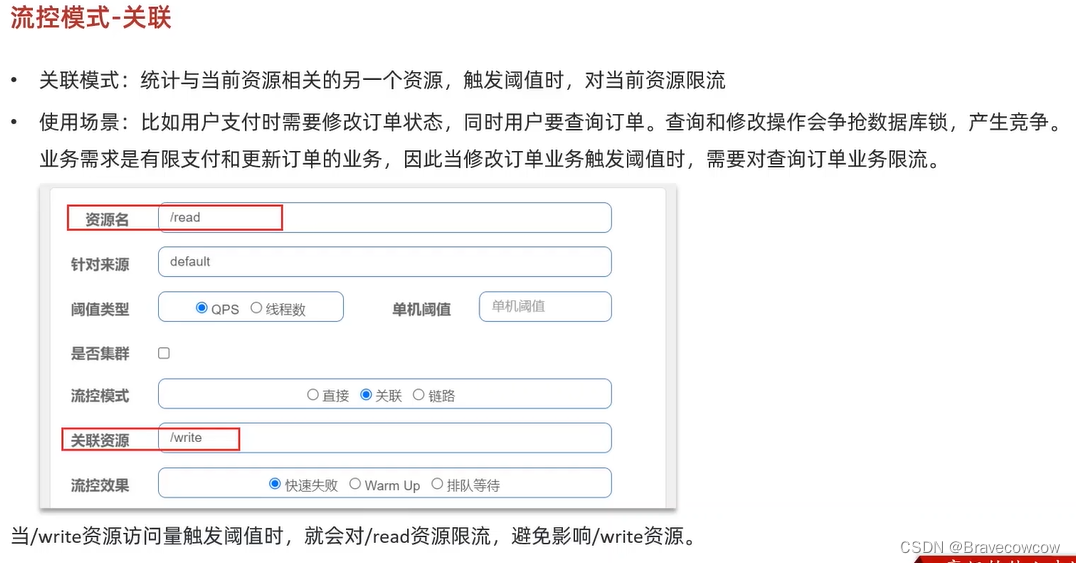

关联模式

那么关联模式是什么意思呢？如下图，监控写服务，如果写的操作达到了阈值，就对读的操作做限流，避免影响写资源的操作。

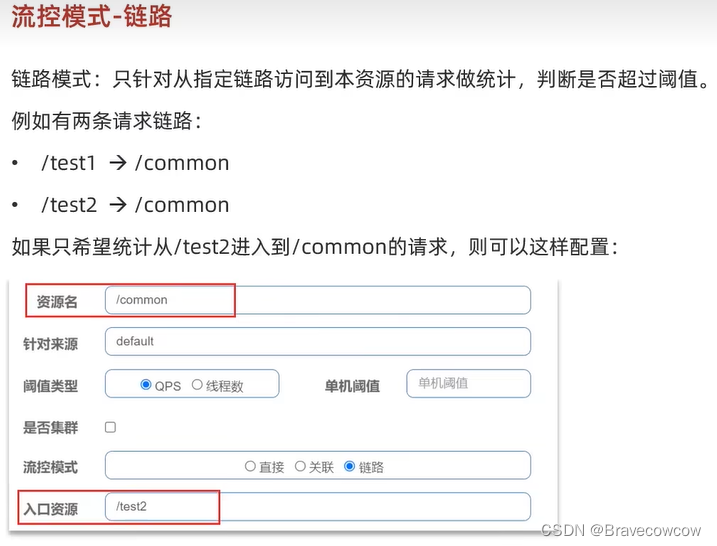

链路模式：

那么链路模式又是什么东东呢？简单来说，就是监控规定线路上的请求。

也就是说下图中，只监控从从test2过来的common请求。test1过来的common请求不监控。

但是这里，只有Controller中的方法会被看作成端点被监控，那么如果要用Service中的方法，并且也想让它被当做端点监控有没有办法呢？有：

默认情况下，Service中的方法是不被Sentinel监控的，需要我们自己通过注解来标记要监控的方法。

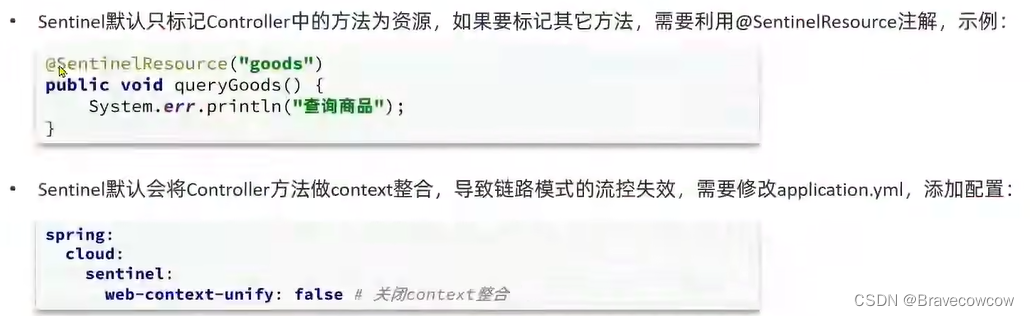

给Service中的方法添加@SentinelResource注解：eg:

 @SentinelResource("goods")  public void queryGoods(){      System.err.println("查询商品");  }

讯享网

链路模式中，是对不同来源的两个链路做监控。但是sentinel默认会给进入SpringMVC的所有请求设置同一个root资源，会导致链路模式失效。

我们需要关闭这种对SpringMVC的资源聚合，修改服务的application.yml文件：

讯享网 spring:   cloud:     sentinel:       web-context-unify: false # 关闭context整合

重启服务，访问两个起始端点，可以查看到sentinel的簇点链路规则中，出现了新的资源

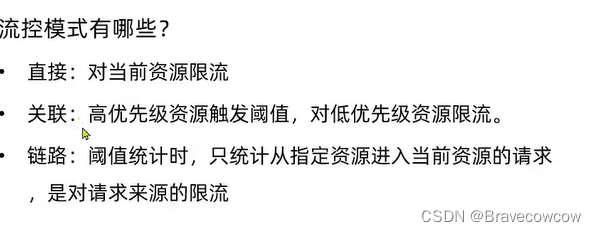

流控模式总结

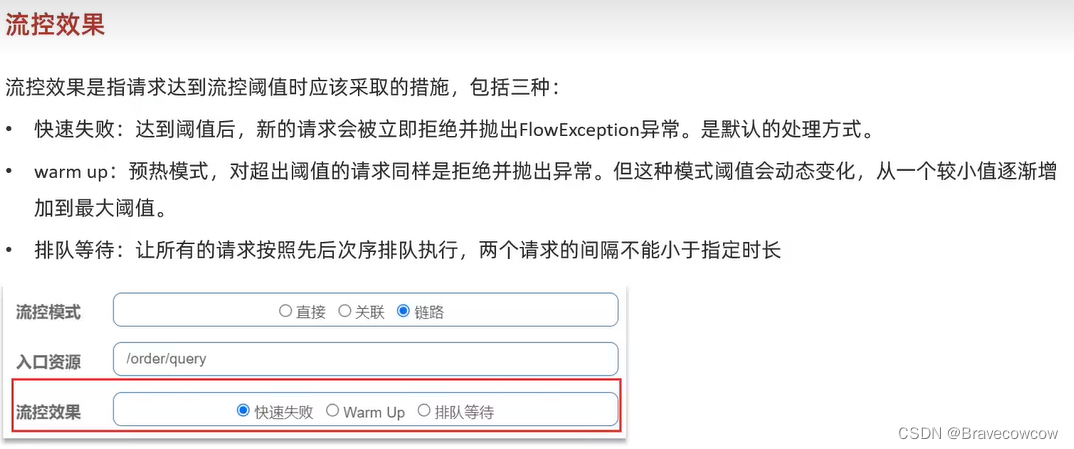

流控效果：

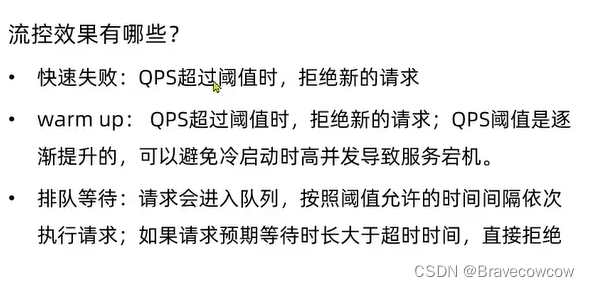

流控效果也有三种：快速失败，预热模式，排队等待。

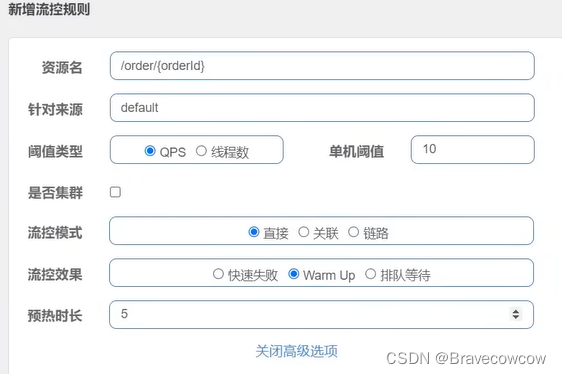

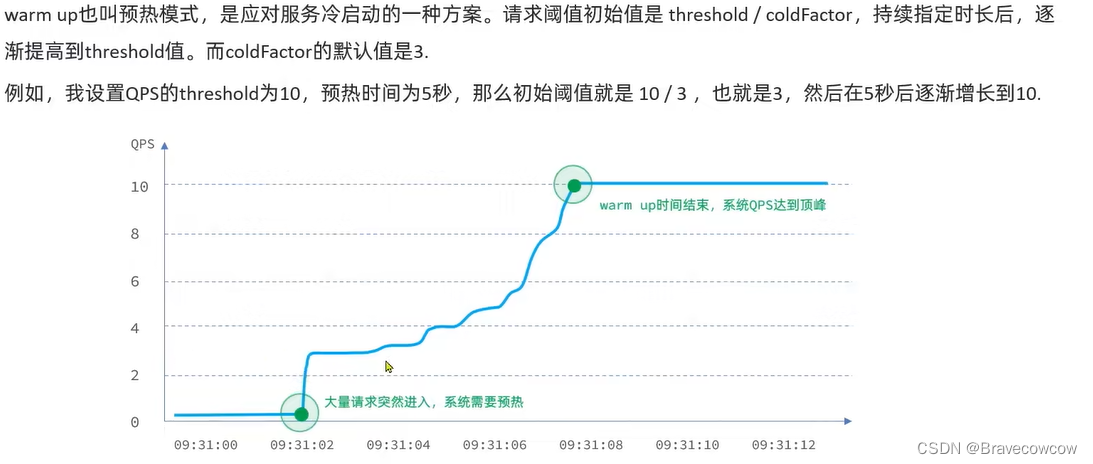

warm up 预热模式

阈值一般是一个微服务能承担的最大QPS，但是一个服务刚刚启动时，一切资源尚未初始化（冷启动），如果直接将QPS跑到最大值，可能导致服务瞬间宕机。

案例：

排队等待：

排队等待，顾名思义就是让过来的请求进行排队，每过多长时间，就放行一个请求，这样的话，不管你过来多少请求，频率多高，从这里出去的请求始终是稳定的。

当请求超过QPS阈值时，快速失败和warm up 会拒绝新的请求并抛出异常。

而排队等待则是让所有请求进入一个队列中，然后按照阈值允许的时间间隔依次执行。后来的请求必须等待前面执行完成，如果请求预期的等待时间超出最大时长，则会被拒绝。

工作原理

例如：QPS = 5，意味着每200ms处理一个队列中的请求；timeout = 2000，意味着预期等待时长超过2000ms的请求会被拒绝并抛出异常。

那什么叫做预期等待时长呢？

比如现在一下子来了12 个请求，因为每200ms执行一个请求，那么：

第6个请求的预期等待时长 = 200 * （6 - 1） = 1000ms
第12个请求的预期等待时长 = 200 * （12-1） = 2200ms

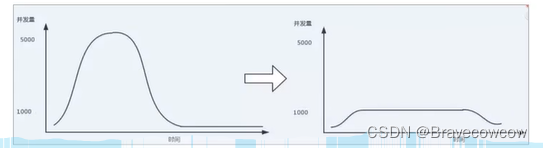

请求的并发量就会变得平缓一些

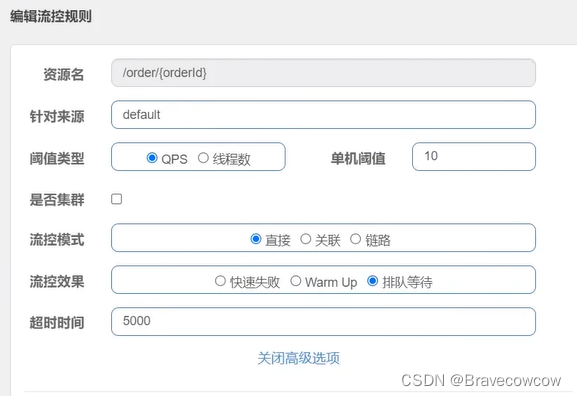

案例：只要QPS超过10个请求,就进入排队等待模式，每5000毫秒也就是5秒释放一个请求。

流控效果总结：

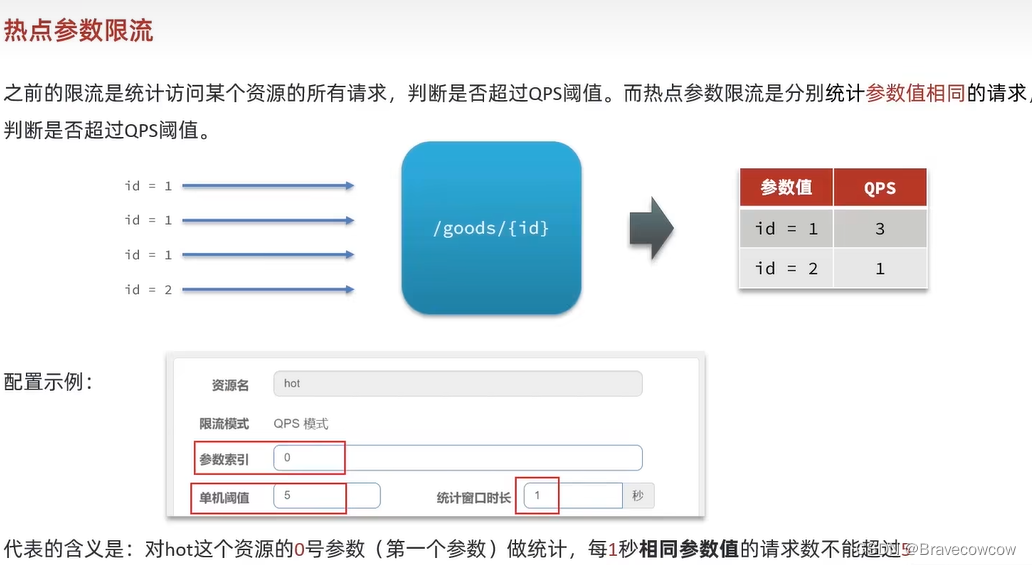

热点参数限流：

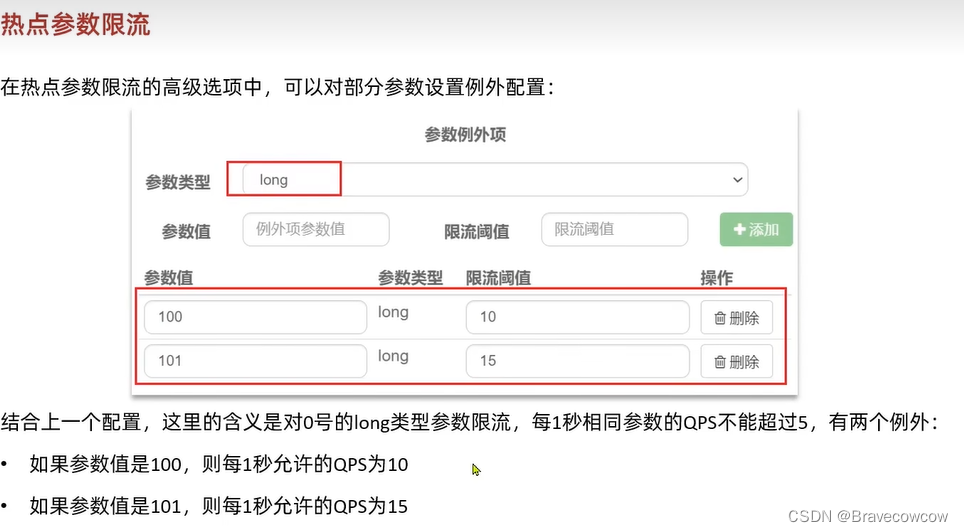

那么比如商品当中，某几个商品比较火热，访问的比较多，其他商品有的比较冷淡，访问的比较少，那么就需要特殊情况特殊对待了，所以这里还可以针对某个参数进行阈值的单独修改：

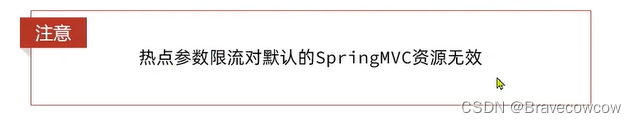

那么要注意的一点是，热点参数限流只能应用在使用@SentinelResource的方法上，对SpringMVC的资源是无效的。如果想要在Controller的方法上配置热点参数限流，那么就只能加上@SentinelResource这个注解。配置完之后，这个方法就会有两个资源名称。

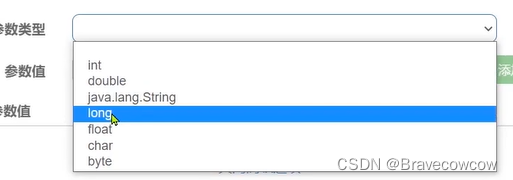

并且还要注意的是，我们的参数类型只能在下图的几种当中，如果不在，是没有办法做参数限流的。

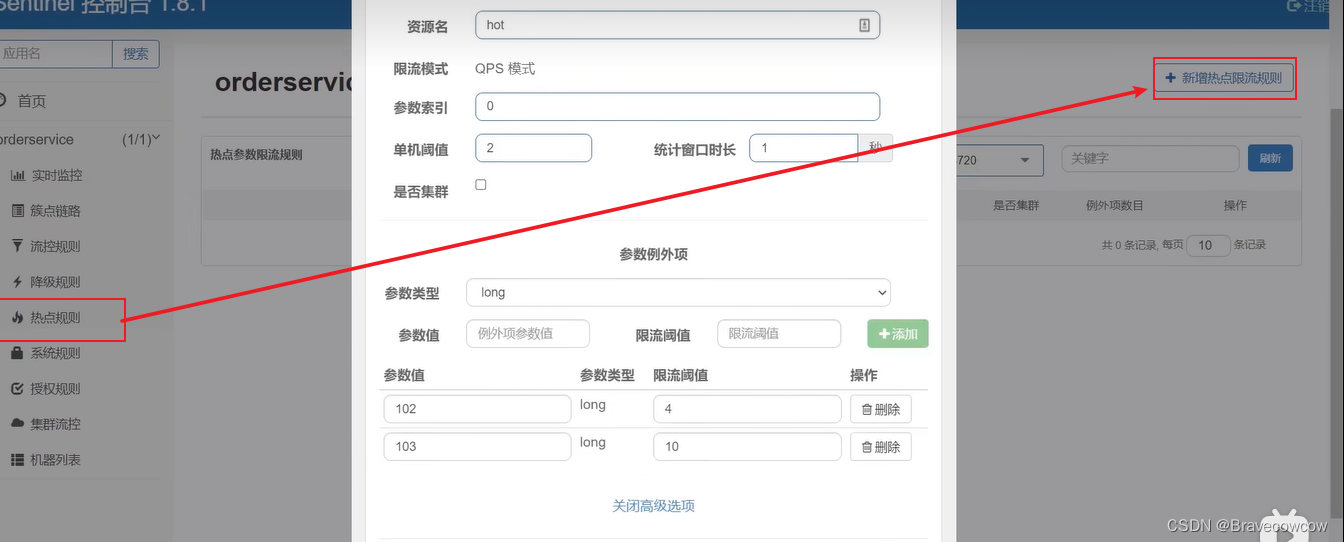

在Sentinel当中的热点规则这里配置热点参数限流。

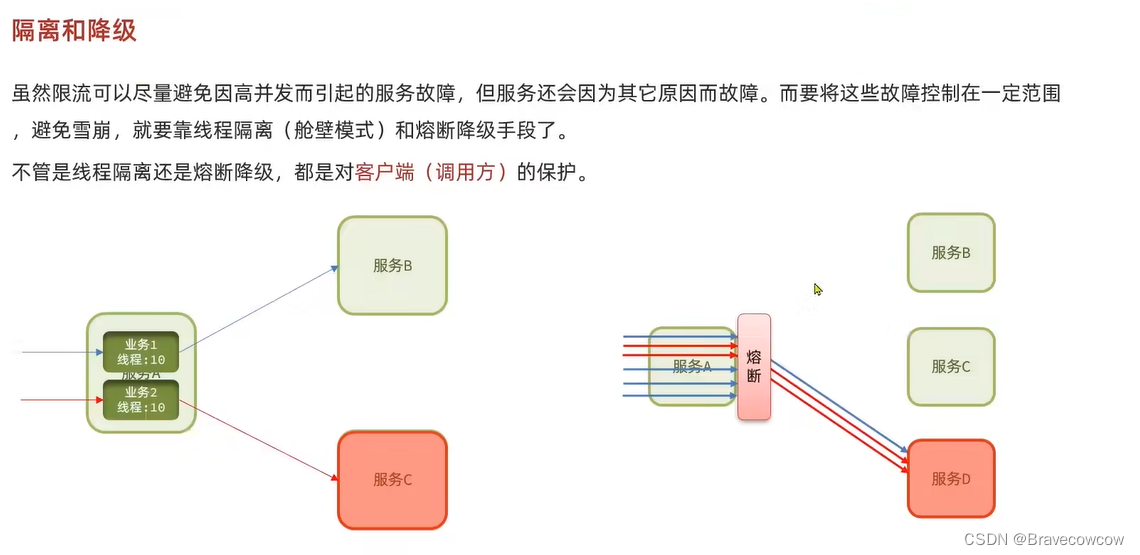

针对隔离和降级，都是对客户端（调用方）的保护，在我们的微服务中，调用使用的就是Feign,所以这两种模式就要整合Feign做服务的保护。

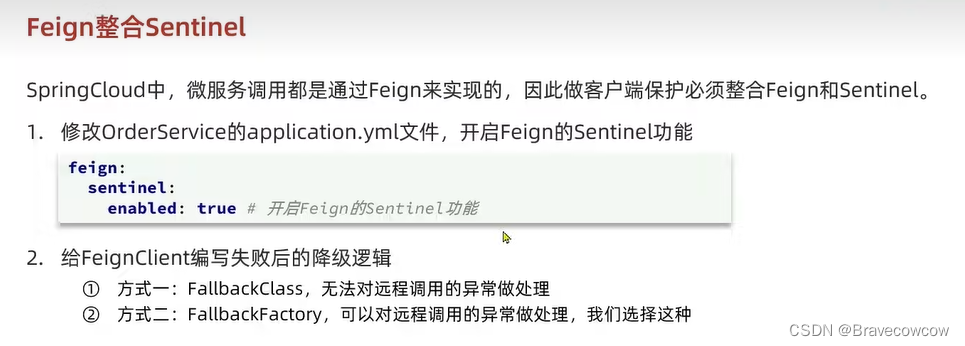

整合Feign:修改调用方的配置文件，并且给FeignClient编写降级策略，避免直接抛异常的情况出现

第一步：在Feign服务中，定义类，实现FallbackFactory，在泛型中定义好自己是为哪个客户端编写得降级逻辑。例如：这里是给UserClient做降级逻辑，在重写的方法中写逻辑

package cn.itcast.feign.clients.fallback; import cn.itcast.feign.clients.UserClient; import cn.itcast.feign.pojo.User; import feign.hystrix.FallbackFactory; import lombok.extern.slf4j.Slf4j; @Slf4j public class UserClientFallbackFactory implements FallbackFactory<UserClient> { @Override public UserClient create(Throwable throwable) { return new UserClient() { @Override public User findById(Long id) { log.error("查询用户异常", throwable); return new User(); } }; } }

第二步：就是在Feign服务的配置类中，将UserClientFallbackFactory(第一步定义的类的名字)注册成一个Bean。

讯享网@Bean public UserClientFallbackFactory userClientFallbackFactory(){ return new UserClientFallbackFactory(); }

第三步：在UserClient客户端中，通过注解的方式，使用我们定义好的降级逻辑

import cn.itcast.feign.clients.fallback.UserClientFallbackFactory; import cn.itcast.feign.pojo.User; import org.springframework.cloud.openfeign.FeignClient; import org.springframework.web.bind.annotation.GetMapping; import org.springframework.web.bind.annotation.PathVariable; @FeignClient(value = "userservice", fallbackFactory = UserClientFallbackFactory.class) public interface UserClient { @GetMapping("/user/{id}") User findById(@PathVariable("id") Long id); }

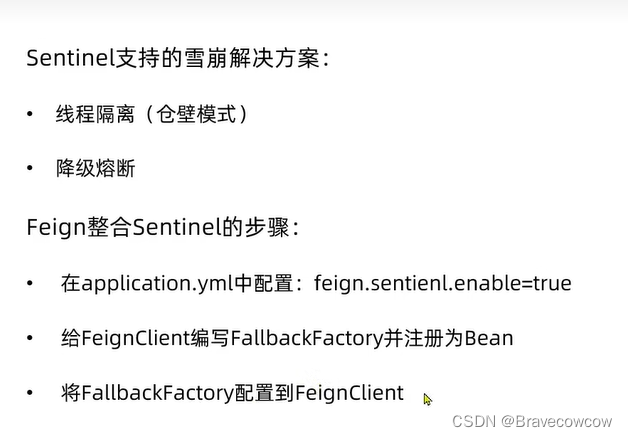

整合Fegin总结：

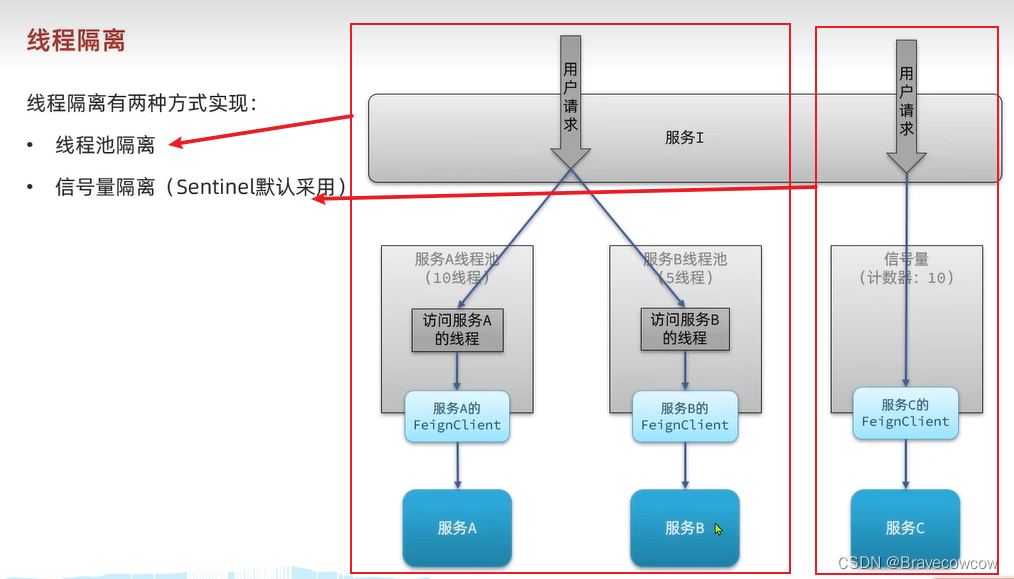

隔离（舱壁模式）

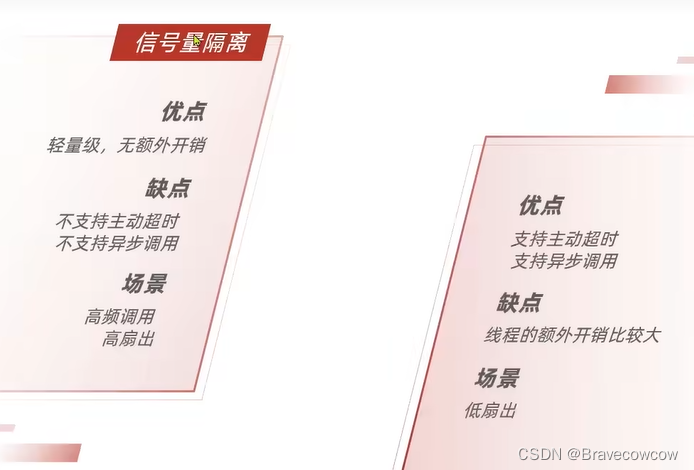

两种方式的优缺点：

主动超时：我们给每一个调用都是一个独立的线程，我们可以通过线程池来控制它，我们可以看它耗时有点久就主动终止这个线程，那么线程被终止的了，这个业务也就被终止了。这种就是主动超时。

异步调用：既然每个都是独立线程了，不同调用采用了不同的线程池，彼此之间没有关系，就是异步调用了。

扇出的概念：调用的服务多少，以扇形调用，一个调用多个。

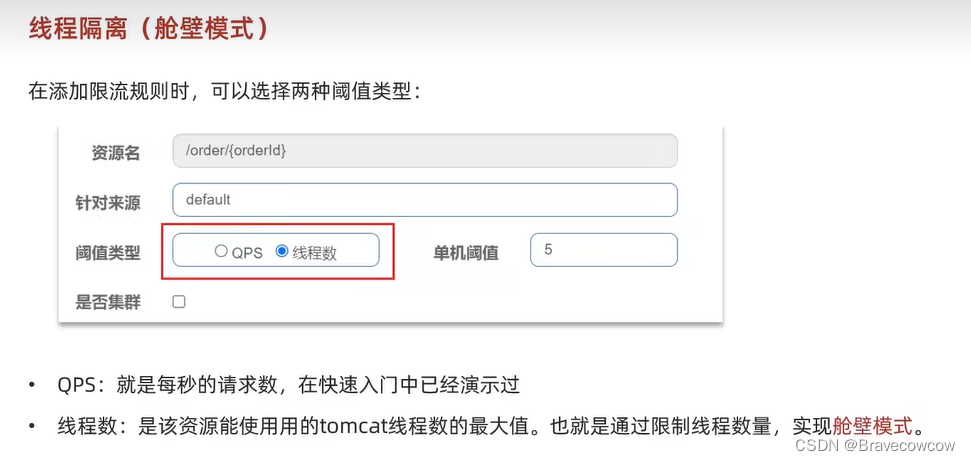

在Sentinel中只需要将QPS改成线程数就变成了舱壁模式。例如：

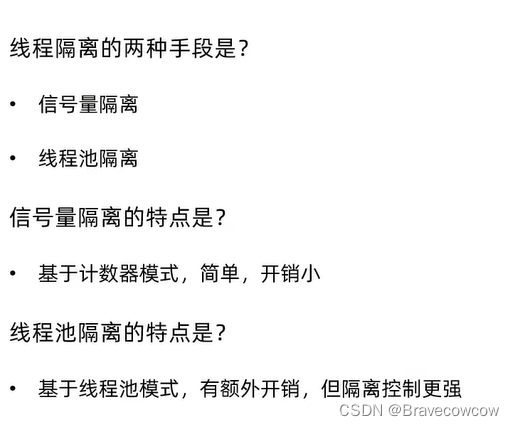

隔离小结：

熔断（降级熔断）

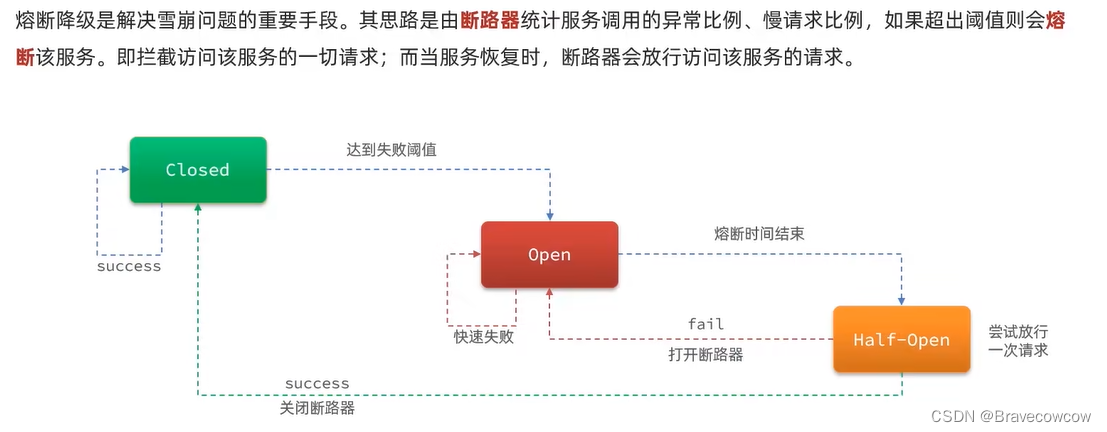

降级熔断这里有三个状态，就是关闭，打开，和半开。和日常生活中一样，我们保险丝断了之后，会尽快接上。我们的熔断也相同，在熔断之后会尝试连接，释放请求，如果失败了，就再次回到断开的状态。

断路器熔断策略：

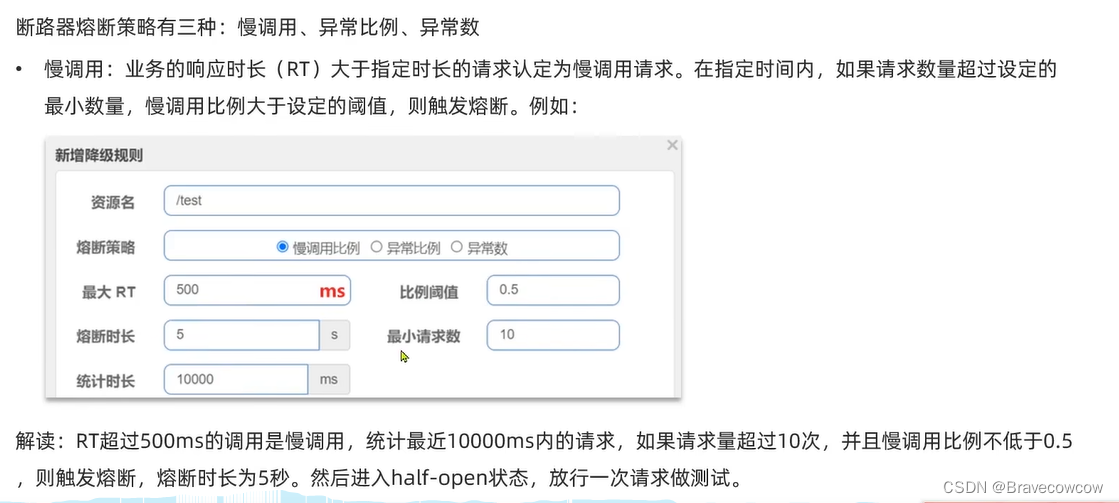

1、慢调用：

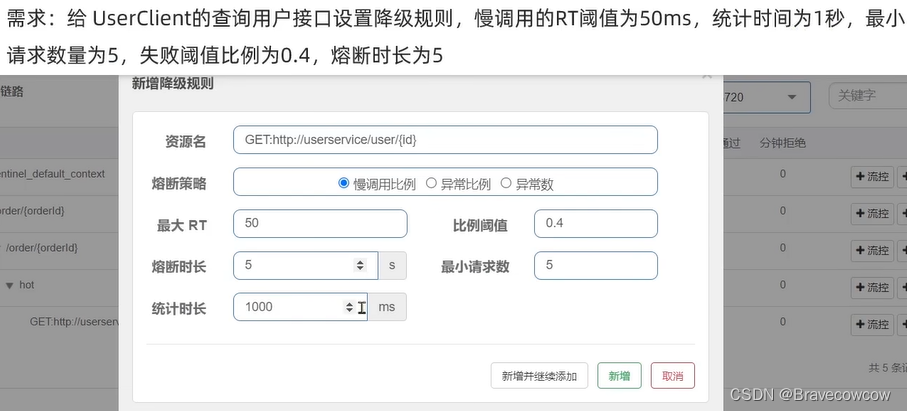

例如：

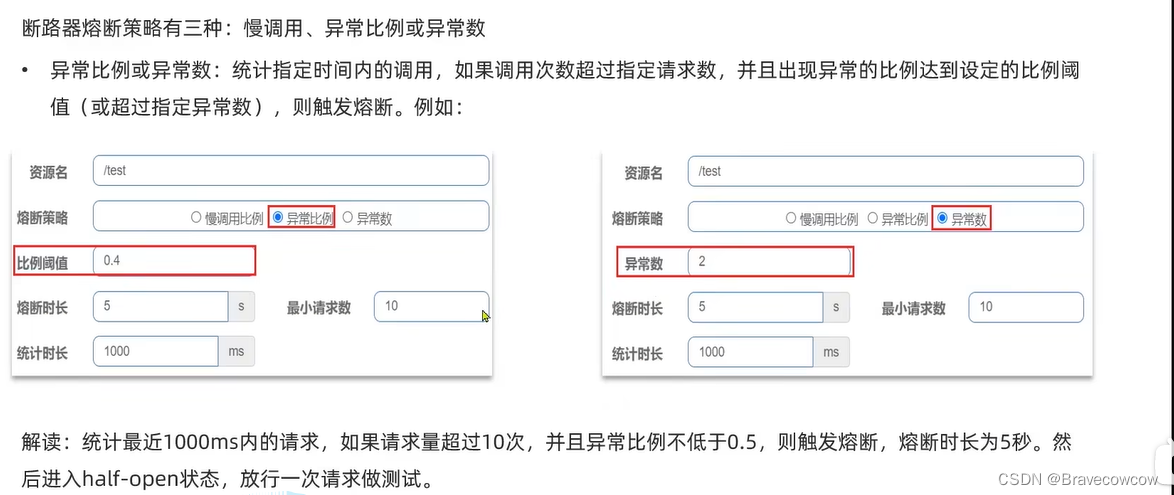

2、异常比例：

慢调用看的是响应时长和失败比例是否达到阈值，异常比例看的是请求失败的比例，异常数看的是请求失败的数量

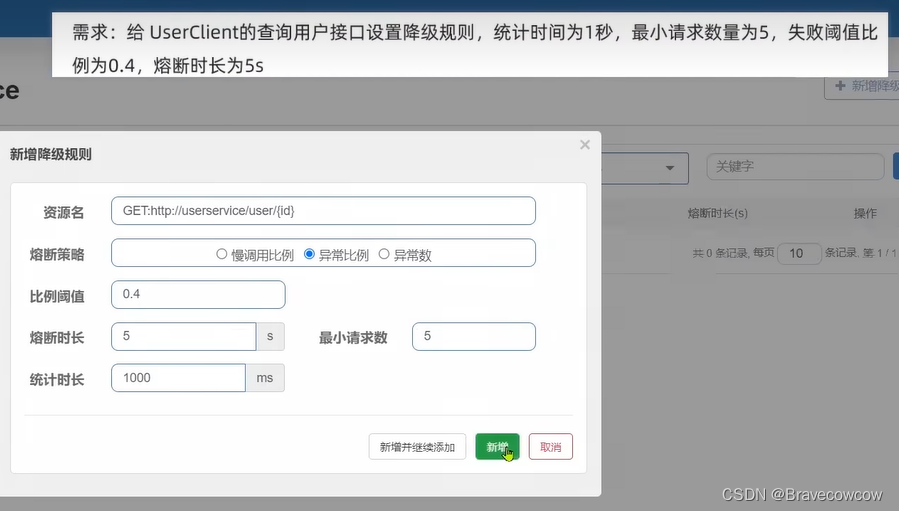

异常比例案例：

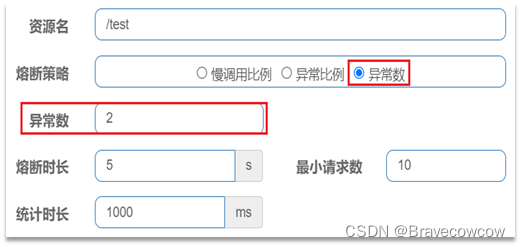

异常数案例：

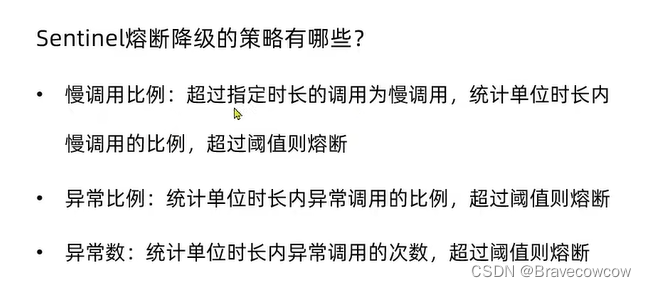

熔断降级总结：

授权规则：

授权规则可以对调用方的来源做控制，有白名单和黑名单两种方式。

白名单：来源（origin）在白名单内的调用者允许访问
黑名单：来源（origin）在黑名单内的调用者不允许访问

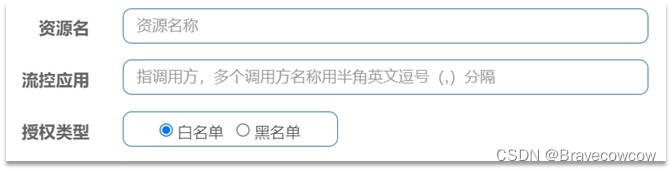

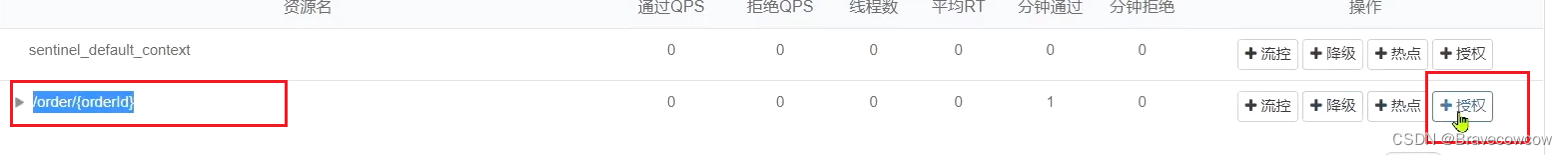

点击左侧菜单的授权，可以看到授权规则：

资源名：就是受保护的资源，例如/order/{orderId}
流控应用：是来源者的名单，
- 如果是勾选白名单，则名单中的来源被许可访问。
- 如果是勾选黑名单，则名单中的来源被禁止访问。

比如：

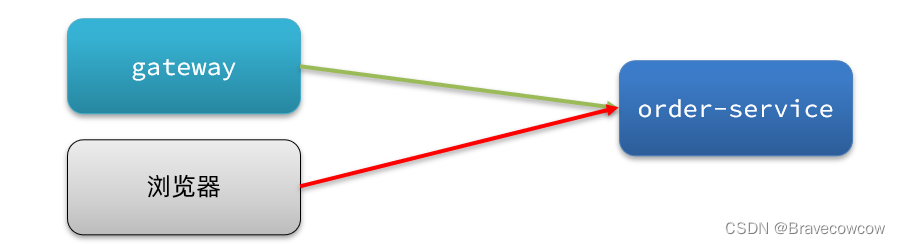

我们允许请求从gateway到order-service，不允许浏览器访问order-service，那么白名单中就要填写网关的来源名称（origin）。

但是：默认情况下，sentinel不管请求者从哪里来，返回值永远是default，也就是说一切请求的来源都被认为是一样的值default。

所以我们要自己做一个约定，来判断这个请求到底是从网关来的还是浏览器来的。这里就是在请求头当中添加这个origin，并给它个值。

如何获取origin

Sentinel是通过RequestOriginParser这个接口的parseOrigin来获取请求的来源的。

讯享网public interface RequestOriginParser { / * 从请求request对象中获取origin，获取方式自定义 */ String parseOrigin(HttpServletRequest request); }

这个方法的作用就是从request对象中，获取请求者的origin值并返回。

我们需要自定义这个接口的实现，让不同的请求，返回不同的origin。

在调用者服务当中，我们定义一个RequestOriginParser的实现类：

package cn.itcast.order.sentinel; import com.alibaba.csp.sentinel.adapter.spring.webmvc.callback.RequestOriginParser; import org.springframework.stereotype.Component; import org.springframework.util.StringUtils; import javax.servlet.http.HttpServletRequest; @Component public class HeaderOriginParser implements RequestOriginParser { @Override public String parseOrigin(HttpServletRequest request) { // 1.获取请求头 String origin = request.getHeader("origin"); // 2.非空判断 if (StringUtils.isEmpty(origin)) { origin = "blank"; } return origin; } }

我们会尝试从request-header中获取origin值。

给网关添加请求头：

既然获取请求origin的方式是从reques-header中获取origin值，我们必须让所有从gateway路由到微服务的请求都带上origin头。

这个需要利用之前学习的一个GatewayFilter来实现，AddRequestHeaderGatewayFilter。

修改gateway服务中的application.yml，添加一个defaultFilter：

讯享网spring: cloud: gateway: default-filters: - AddRequestHeader=origin,gateway

这样，从gateway路由的所有请求都会带上origin头，值为gateway。而从其它地方到达微服务的请求则没有这个头。

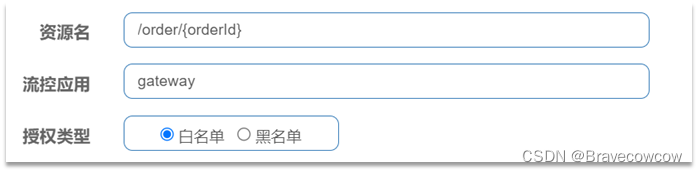

配置授权规则

接下来，我们添加一个授权规则，放行origin值为gateway的请求。下面的配置中流控应用后面填写的就是我们规定的白名单的origin的值。也就是gateway

这样的话，我们跳过网关访问的话，就会失败，使用网关访问才会通过。

自定义异常结果

默认情况下，发生限流、降级、授权拦截时，都会抛出异常到调用方。异常结果都是flow limmiting（限流）。这样不够友好，无法得知是限流还是降级还是授权拦截。

异常类型

而如果要自定义异常时的返回结果，需要实现BlockExceptionHandler接口：

public interface BlockExceptionHandler { / * 处理请求被限流、降级、授权拦截时抛出的异常：BlockException */ void handle(HttpServletRequest request, HttpServletResponse response, BlockException e) throws Exception; }

这个方法有三个参数：

HttpServletRequest request：request对象
HttpServletResponse response：response对象
BlockException e：被sentinel拦截时抛出的异常

这里的BlockException包含多个不同的子类：

异常	说明
FlowException	限流异常
ParamFlowException	热点参数限流的异常
DegradeException	降级异常
AuthorityException	授权规则异常
SystemBlockException	系统规则异常

自定义异常处理

下面，我们就在调用者服务中定义一个自定义异常处理类：

讯享网package cn.itcast.order.sentinel; import com.alibaba.csp.sentinel.adapter.spring.webmvc.callback.BlockExceptionHandler; import com.alibaba.csp.sentinel.slots.block.BlockException; import com.alibaba.csp.sentinel.slots.block.authority.AuthorityException; import com.alibaba.csp.sentinel.slots.block.degrade.DegradeException; import com.alibaba.csp.sentinel.slots.block.flow.FlowException; import com.alibaba.csp.sentinel.slots.block.flow.param.ParamFlowException; import org.springframework.stereotype.Component; import javax.servlet.http.HttpServletRequest; import javax.servlet.http.HttpServletResponse; @Component public class SentinelExceptionHandler implements BlockExceptionHandler { @Override public void handle(HttpServletRequest request, HttpServletResponse response, BlockException e) throws Exception { String msg = "未知异常"; int status = 429; if (e instanceof FlowException) { msg = "请求被限流了"; } else if (e instanceof ParamFlowException) { msg = "请求被热点参数限流"; } else if (e instanceof DegradeException) { msg = "请求被降级了"; } else if (e instanceof AuthorityException) { msg = "没有权限访问"; status = 401; } response.setContentType("application/json;charset=utf-8"); response.setStatus(status); response.getWriter().println("{\"msg\": " + msg + ", \"status\": " + status + "}"); } }

重启测试，在不同场景下，会返回不同的异常消息.

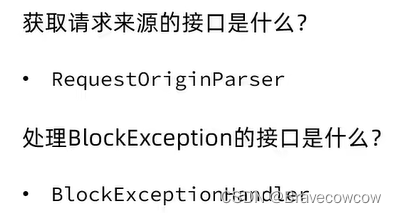

总结：

学到这里我们会发现一个问题，每当我们重启了服务之后，我们配置的规则就会消失，那么怎么让规则持久化呢？就是我们接下来要看的内容了。

规则持久化：

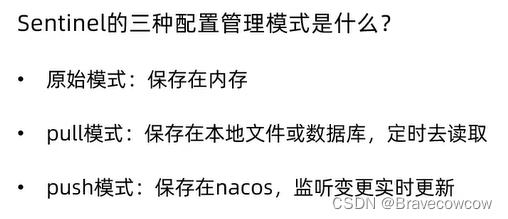

规则是否能持久化，取决于规则管理模式，sentinel支持三种规则管理模式：

原始模式：Sentinel的默认模式，将规则保存在内存，重启服务会丢失。
pull模式
push模式

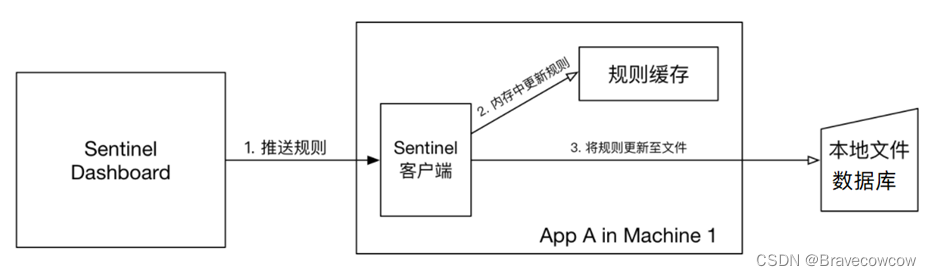

pull模式

pull模式：控制台将配置的规则推送到Sentinel客户端，而客户端会将配置规则保存在本地文件或数据库中。以后会定时去本地文件或数据库中查询，更新本地规则。

push模式

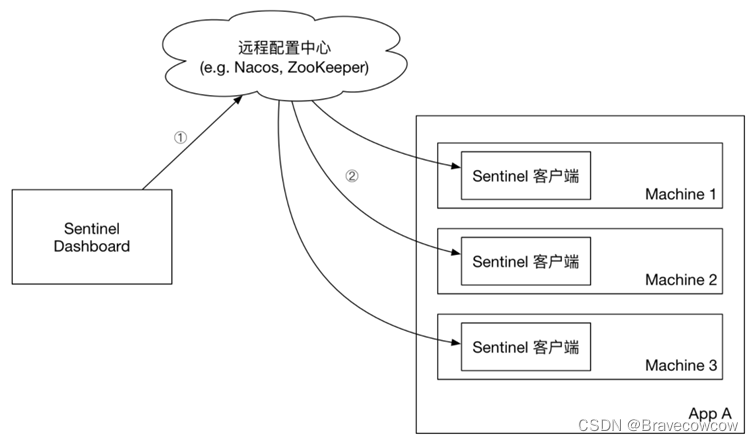

push模式：控制台将配置规则推送到远程配置中心，例如Nacos。Sentinel客户端监听Nacos，获取配置变更的推送消息，完成本地配置更新。

Sentinel 规则持久化

具体步骤如下：

1.引入依赖

在order-service中引入sentinel监听nacos的依赖：

<dependency> <groupId>com.alibaba.csp</groupId> <artifactId>sentinel-datasource-nacos</artifactId> </dependency>

2.配置nacos地址

在order-service中的application.yml文件配置nacos地址及监听的配置信息：

讯享网spring: cloud: sentinel: datasource: flow: nacos: server-addr: localhost:8848 dataId: 服务名字-flow-rules groupId: SENTINEL_GROUP rule-type: flow degrade: nacos: server-addr: localhost:8848 dataId: 服务名字-degrade-rules groupId: SENTINEL_GROUP rule-type: degrade system: nacos: server-addr: localhost:8848 dataId: 服务名字-system-rules groupId: SENTINEL_GROUP rule-type: system authority: nacos: server-addr: localhost:8848 dataId: 服务名字-authority-rules groupId: SENTINEL_GROUP rule-type: authority param-flow: nacos: server-addr: localhost:8848 dataId: 服务名字-param-flow-rules groupId: SENTINEL_GROUP rule-type: param-flow

修改sentinel-dashboard源码

SentinelDashboard默认不支持nacos的持久化，需要修改源码。

这里过程比较复杂，就使用改好的吧。

「sentinel-dashboard-魔改版.jar」https://www.aliyundrive.com/s/zesXUmEG4jq 提取码: 10cs 点击链接保存，或者复制本段内容，打开「阿里云盘」APP ，无需下载极速在线查看，视频原画倍速播放。

.启动

启动方式跟官方一样：

java -jar sentinel-dashboard.jar

如果要修改nacos地址，需要添加参数：

讯享网java -jar -Dnacos.server-addr=localhost:8848 sentinel-dashboard.jar

总结：
