UCSF Chimera的简单应用

翻译自：https://dasher.wustl.edu/bio5357/software/chimera/chimera-getting-started.pdf

---

Fetch打开

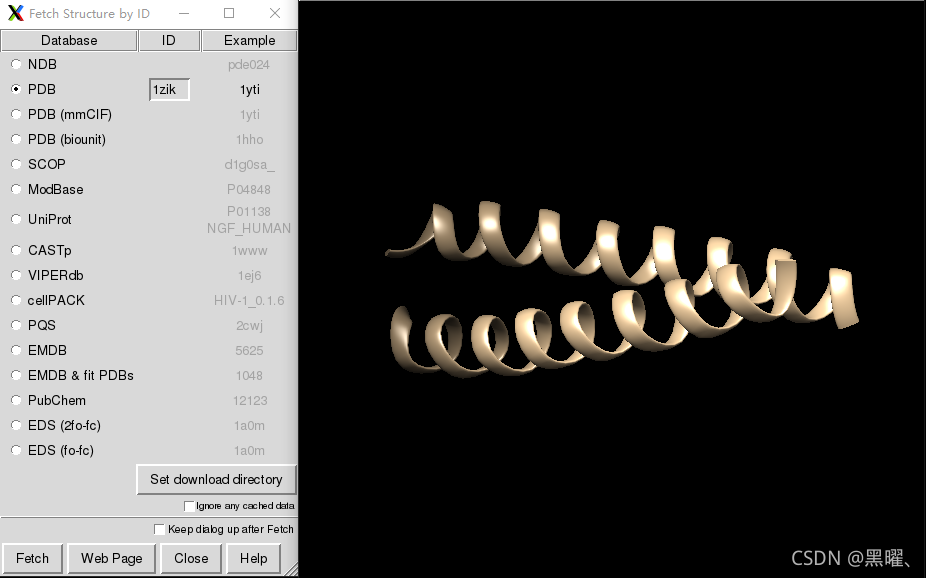

 File→Fetch by ID and type 1zik in the PDB ID field

讯享网

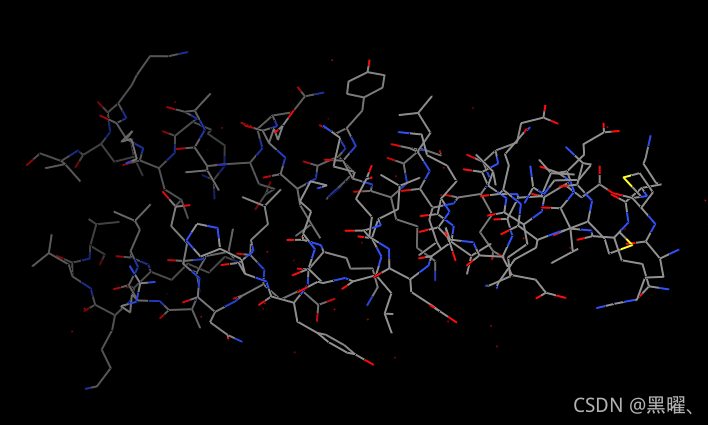

1zik是由两个肽形成的亮氨酸拉链：

讯享网

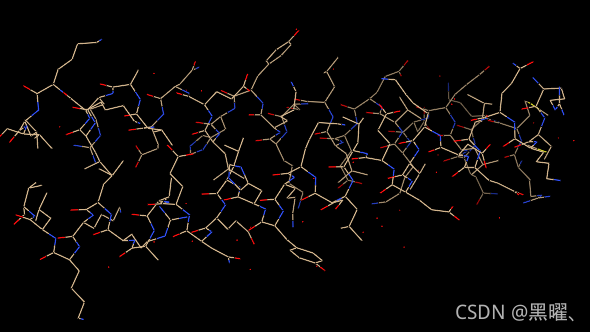

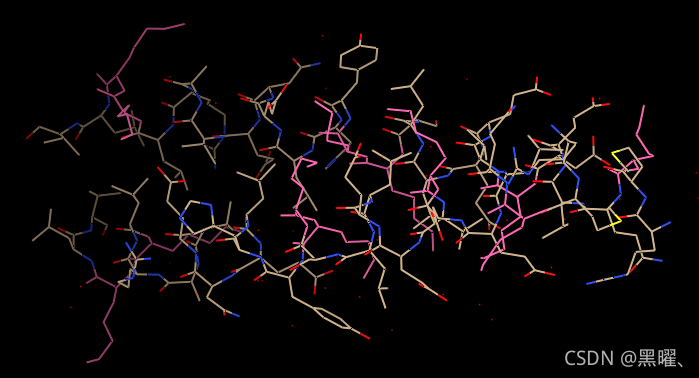

讯享网 Presets→Interactive 2 (all atoms)

应用交互式预置#2，这将按元素显示除碳以外的所有原子和颜色代码原子(氧红色、氮蓝色等）碳保留初始模型颜色，在本例中为棕褐色。

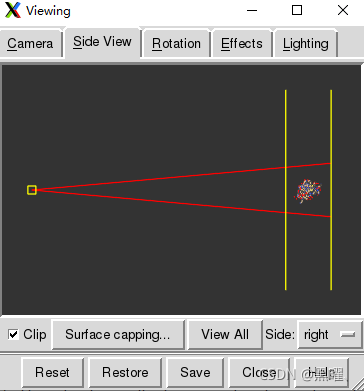

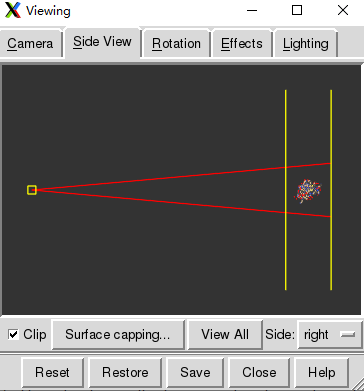

Side View

Tools→Viewing Controls→Side View

侧视图显示了该结构的一个微型版本。在侧视图中，尝试使用鼠标左键移动眼睛位置(小正方形)和剪裁平面(垂直线)。

鼠标

默认情况下，鼠标左键控制旋转，鼠标中键控制XY平移，鼠标右键控制缩放。

将鼠标光标悬停在原子或键上将弹出显示标识信息。当光标移开时，气球将消失。

与控制(Ctrl)键结合使用时，鼠标按键还具有其他功能。

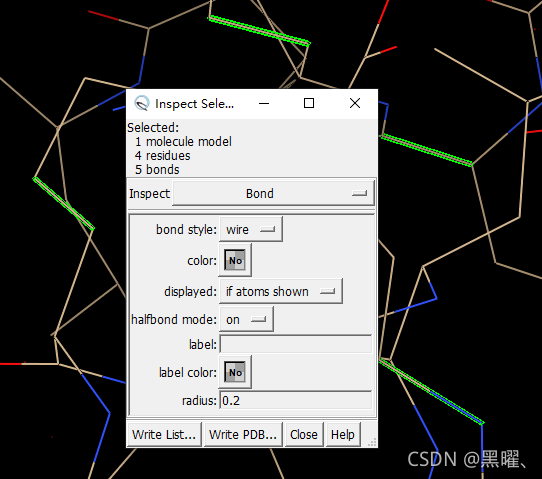

默认情况下，在按住Ctrl键的同时，用鼠标左键(BTN1)单击感兴趣的原子或键，即可从屏幕中拾取。要选择多个，同时按住Ctrl+Shift键。所选内容以绿色突出显示，点击窗口右下角的绿色放大镜图标上，会弹出所选内容的报告。
要大面积选择区域，也可以使用Ctrl-BTN1组合键进行拖拽。与前面一样，可以使用Ctrl-Shift-BTN1。

按↑键都会将选择范围扩大到下一个可用级别。
同样，可以使用↓键缩小选择范围。
按→键可以反转选择，反之亦然。
取消选择所有内容的简单方法是在图形窗口的任何空白区域使用Ctrl-BTN1组合键。

选择上色

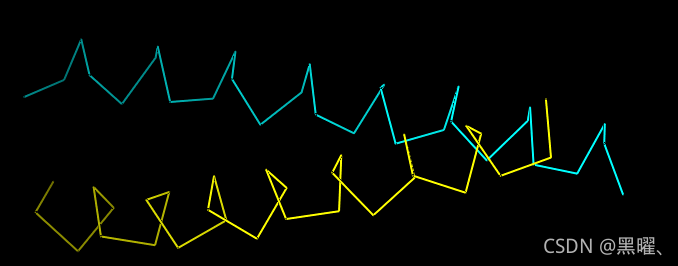

清除选择并仅显示链轨迹:

讯享网Select→Clear Selection Actions→Atoms/Bonds→backbone only→chain trace

给两条链涂上不同的颜色:

Select→Chain→A Actions→Color→cyan

重复该过程，将B链涂成黄色。

通过拾取链中的任何原子或键来选择链A，然后按两次↑键，一次将选择扩展到整个残基，另一次将其扩展到整个链。显示其完整的主链:

讯享网Actions→Atoms/Bonds→backbone only→full

仅显示链A的所有原子(仍被选中):

Actions→Atoms/Bonds→show only

显示所有原子并按元素对其进行着色:

讯享网Select→Clear Selection Actions→Atoms/Bonds→show Actions→Color→by element

按元素着色适用于包括碳(灰色)在内的所有元素。

模型和模型状态

通常，在Chimera中打开的每个坐标文件都会成为一个模型，并带有相关的模型标识号。模型被分配以0开始的连续数字。模型面板显示当前模型，并允许对其进行许多操作。

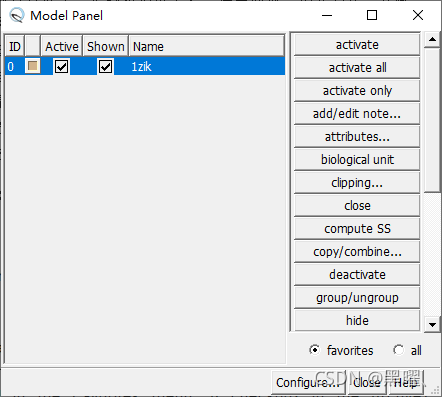

Tools→General Controls→Model Panel.

Model Panel的 A(ctive) 列中的复选框显示模型已被激活进行运动；取消选中该框会使其无法移动。
单击close关掉模型
或用命令：

讯享网Command: close 0

退出Chimera：

Command: stop

分子表面

讯享网File→Fetch by ID and type 1d86 in the PDB ID field

该结构包含双螺旋脱氧核糖核酸结合的分子网络蛋白。

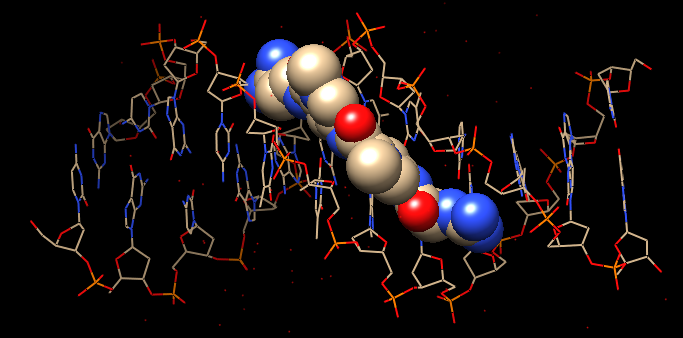

使用“所有原子”预设:

Presets→Interactive 2 (all atoms)

将碳着色为白色，然后不显示水:

讯享网Select→Chemistry→element→C Actions→Color→white Select→Structure→solvent Actions→Atoms/Bonds→hide

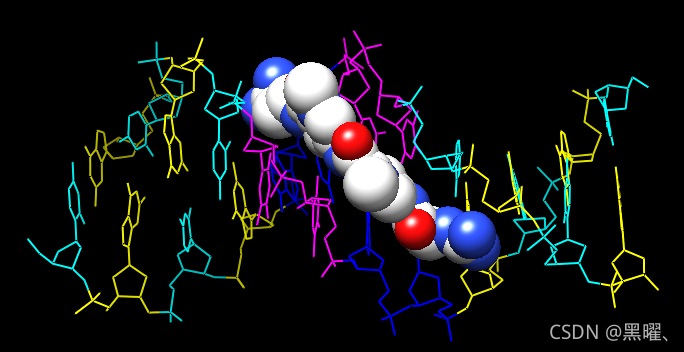

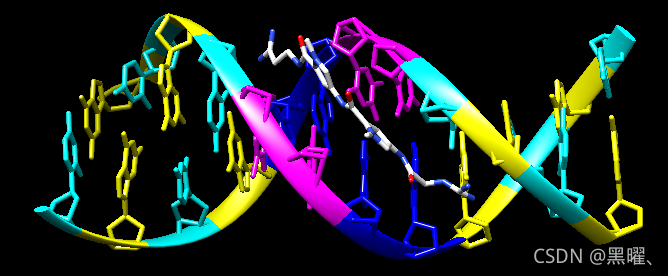

Select→Residue→DA Actions→Color→blue

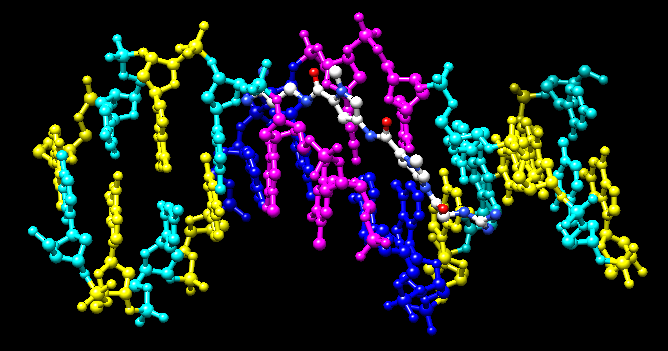

类似地，将胞嘧啶脱氧核苷酸(DC残基)染成青色cyan，将鸟嘌呤脱氧核苷酸(DG残基)染成黄色yellow，将胸腺嘧啶脱氧核苷酸(DT残基)染成洋红色magenta。使用“选择”→“清除选择”或通过在空白处拾取来清除选择。

Representations

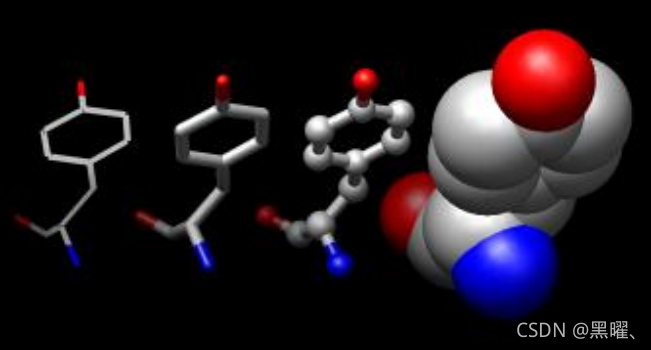

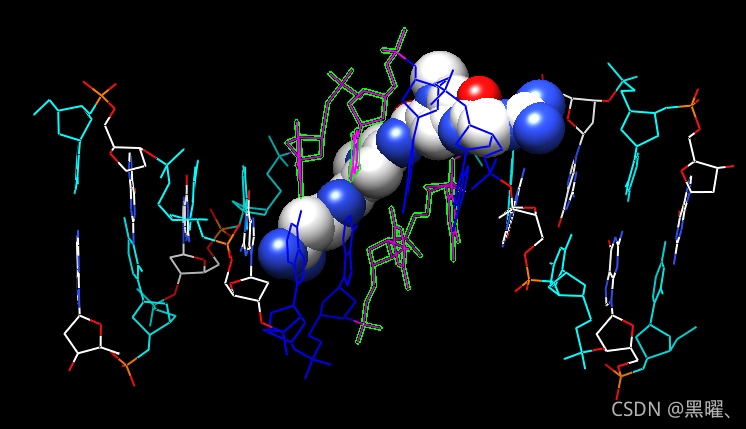

原子/键:线、棒、球&棒和球体:
Atoms/Bonds: wire, stick, ball & stick, and sphere

接下来，尝试一些不同的显示样式或表示。

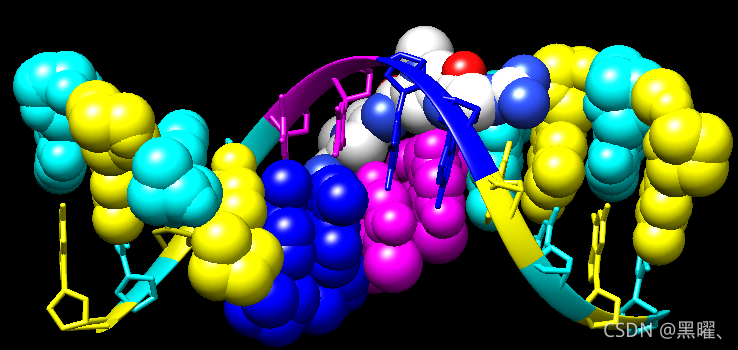

讯享网Actions→Atoms/Bonds→sphere Select→Chain→A Actions→Atoms/Bonds→ball & stick Select→Clear Selection Actions→Atoms/Bonds→stick

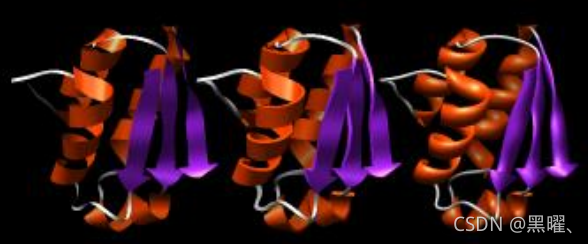

丝带:平的、有边的和圆的：
Ribbon: flat, edged, and rounded
显示ribbon带状物会自动隐藏主链(主链)原子。

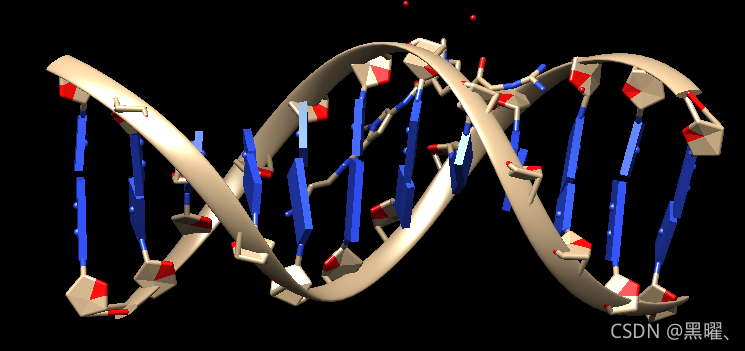

Actions→Ribbon→show Actions→Ribbon→edged Actions→Ribbon→rounded

Default：

DNA可以用特殊的nucleotide objects来显示。我们将展示“棒棒糖lollipops”，boxes和ladder。

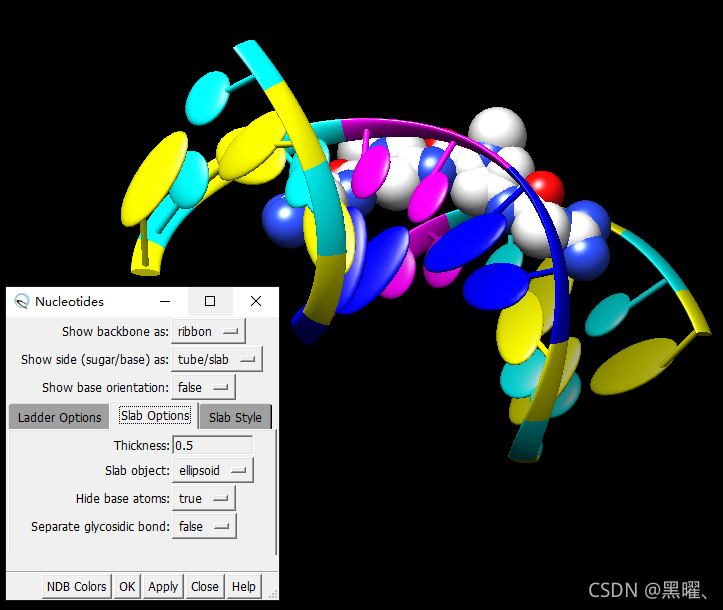

讯享网Actions→Atoms/Bonds→nucleotide objects→settings 1. set Show side (sugar/base) as to tube/slab 2. set Show base orientation to false 3. click Slab Style tab, set slab style to skinny 4. click Slab Options tab, set Slab object to ellipsoid 5. click Apply; these are the “lollipops”

核苷酸设置可以只应用于选定的残基(不一定是所有的脱氧核糖核酸)。选择特定残基的一种方法是在序列工具中:

Favorites→Sequence

显示A链的序列，用鼠标在序列窗口中选择:

讯享网1. set Show base orientation to true 2. set Slab object to box 3. click Apply; base orientations are shown with “bumps”

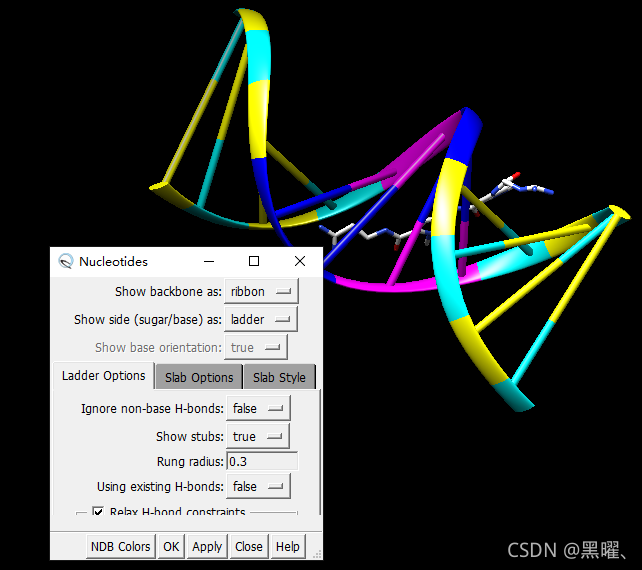

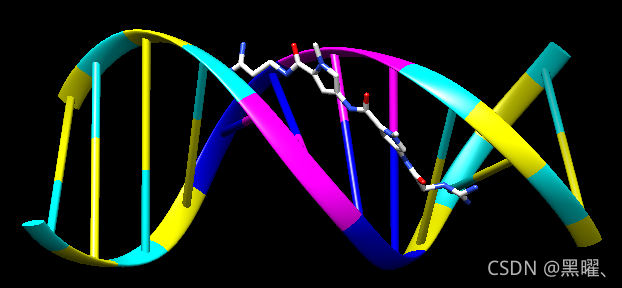

使用Nucleotides将DNA显示为ladder:

1. set Show side (sugar/base) as to ladder 2. in the Ladder Options, set Rung radius to 0.3 Å 3. click OK (which will also dismiss the dialog)

OK会关闭对话框

要返回更通用的显示样式，请关闭nucleotide objects:

讯享网Actions→Atoms/Bonds→nucleotide objects→off

隐藏ribbons，并将所有内容显示为球状和棒状:

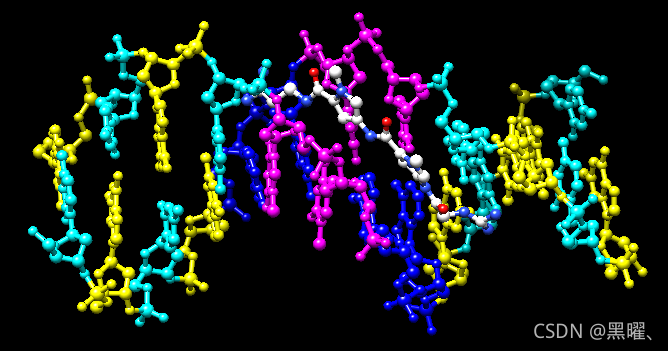

Actions→Ribbon→hide Actions→Atoms/Bonds→ball & stick

Surfaces

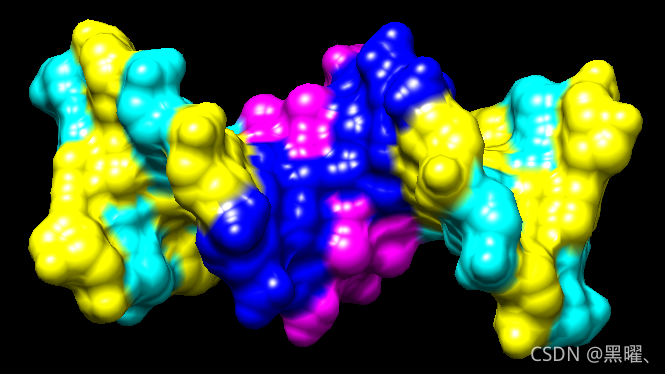

最后分子表面。结构中有内置的类别，如主体main和配体ligand；未选择任何内容时，Actions→Surface→show显示主界面main的表面。

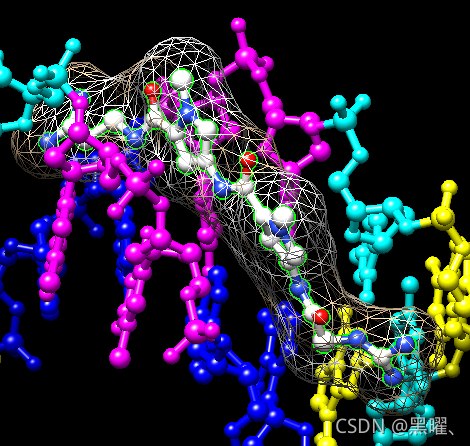

讯享网Actions→Surface→show Actions→Surface→hide Select→Structure→ligand Actions→Surface→show Actions→Surface→mesh

表面颜色可以与底层原子的颜色分开指定。配体表面是棕褐色和白色的，因为最初的模型颜色(棕褐色)，没有明确重新着色的原子表面。仍然选择配体，选择Actions→Color→all options…打开“Color Actions”对话框。在该对话框中:

Actions→Color→all options... 1. change the Coloring applies to (target) setting to surfaces 2. click red 3. click Close (which will automatically reset the coloring target back to all of the above)

默认是all of the above

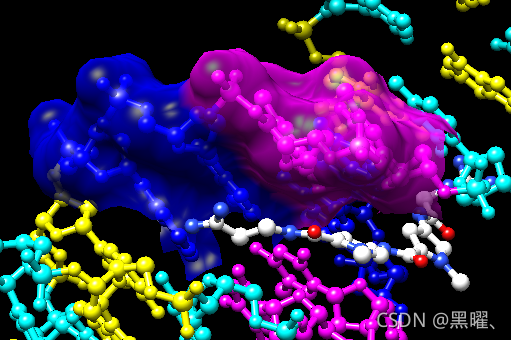

作为更复杂的选择过程的示例，仅显示B链中 A腺嘌呤和 T胸腺嘧啶脱氧核苷酸的表面（先用append追加，再用intersect相交）:

讯享网1. change the selection mode: Select→Selection Mode→append 2. Select→Residue→DA 3. Select→Residue→DT 4. change the selection mode: Select→Selection Mode→intersect 5. Select→Chain→B 6. Actions→Surface→show

等效的命令行要简洁得多，但需要原子规范语法的一些知识:

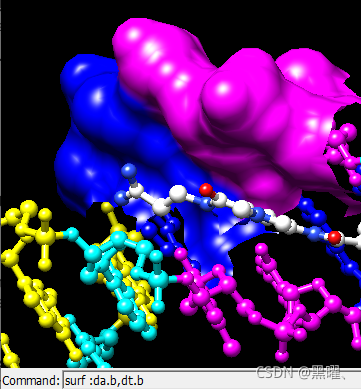

Tools→General Controls→Command Line Command: surf :da.b,dt.b

要准备任何后续操作，请恢复选择模式并清除选择:

讯享网Select→Selection Mode→replace Select→Clear Selection

有时使表面透明会有所帮助:

Actions→Surface→transparency→50%

从菜单中选择File→Quit以终止Chimera session。

应用

讯享网1. Choose File→Fetch by ID and fetch PDB entry 1d86 2. Use the all atoms preset: Presets→Interactive 2 (all atoms) 3. Set the display style to stick: Actions→Atoms/Bonds→stick 4. Delete the waters: Select→Structure→solvent Actions→Atoms/Bonds→delete 5. Color the residues: Select→Residue→DA Actions→Color→blue Select→Residue→DC Actions→Color→cyan Select→Residue→DG Actions→Color→yellow Select→Residue→DT Actions→Color→magenta Select→Residue→NT Actions→Color→white

6.将选择范围扩大到整个链，然后扩大到整个模型(配体和主模型)，显示曲面，使其透明:

 Select→Broaden Select→Broaden Actions→Surface→Show Actions→Surface→transparency→40%

7.仅将着色设置为surfaces，使其为浅灰色:

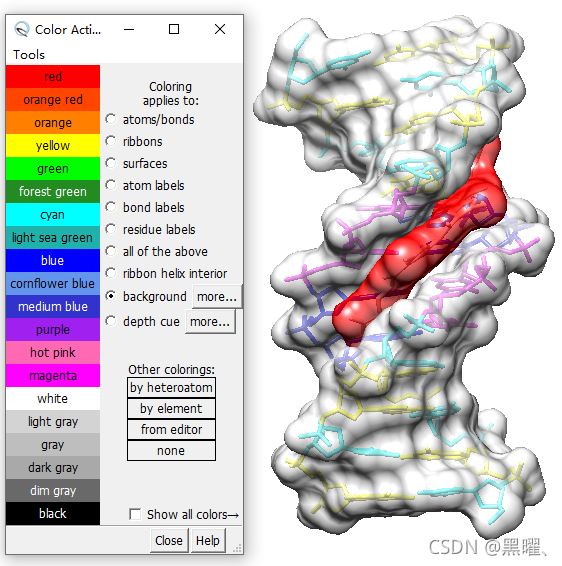

讯享网Actions→Color→all options... change the Coloring applies to (target) setting to surfaces click light gray (keep the dialog open)

8.再次选择netropsin，仅使其表面为红色:

 Select→Residue→NT in the Color Actions dialog: click red (keep the dialog open) Select→Clear Selection

9.仅将颜色设置为背景，使其为白色:

讯享网 in the Color Actions dialog: change the coloring target to background click white click Close (which will automatically reset the coloring target back to all of the above)

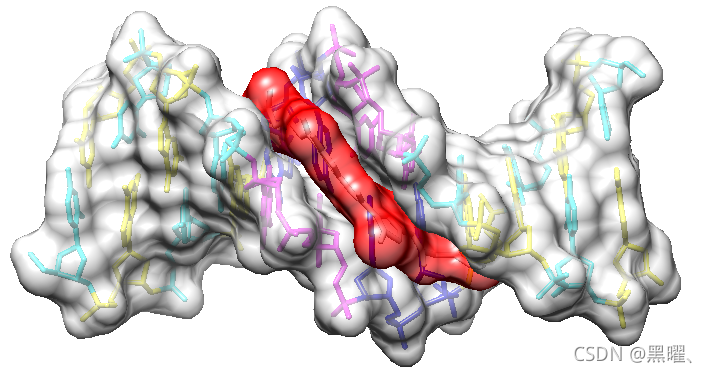

File→Save Image

---

命令行操作：

Commands：操作、选择和链

使用工具显示命令行：

讯享网 Tools→General Controls→Command Line Command: open 1zik Command: preset apply int 2 Command: start Side View

同前文一样打开结构，是两个肽形成的亮氨酸拉链。
应用交互式预置#2。
显示侧视图。

Chimera命令包含参数和目标(或原子规范)。例如，在下面的color命令：

Command: color hot pink :lys

hot pink是指定颜色名称的参数，target :lys指定所有名为lys的残基。(要查看内置颜色及其名称，请从菜单中选择Actions→Color→all colors)如果未指定目标，该命令将作用于所有适用的项目。例如：

讯享网Command: color hot pink

许多命令都有“~”版本，执行相反的功能。例如，将结构更改回其默认颜色:

Command: ~color

命令help可用于显示任何命令的手动页面。例如：

讯享网Command: help color

Commands：展示

仅显示名为CA(α-碳)的原子:

Command: show @ca

讯享网Command: ~label Command: rlabel sel

每个残基标签的形式为:
res_name res_number.chain
一个肽是A链，另一个是B链。清除选择并取消显示残基标签:

Command: ~select Command: ~rlabel

给两条链涂上不同的颜色:

讯享网Command: color cyan :.a Command: col yellow :.b

上色还可以指定:

Command: col orange :5-9.a,12.a,8.b Command: col magenta :14-18 Command: disp :leu.b Command: col green :leu.b@cb

该结构还包括水，展示:

讯享网Command: disp solvent -OR- (equivalent) Command: disp :hoh

显示链A的完整主链:

Command: disp :.a@n,ca,c,o

仅显示链A中的所有原子:

讯享网Command: show :.a

显示所有原子并按元素对其进行着色:

Command: disp Command: color byelement

Commands：表面

还是打开1d86结构，使用“all atoms”预设，将DNA显示为线，将netropsin显示为球:：

讯享网Command: open 1d86 Command: preset apply int 2

将碳着色为白色，然后不显示水:

Command: color white C Command: ~disp solvent

通过残基名称上色:

讯享网Command: color blue :da Command: color magenta :dt Command: color yellow :dg Command: color cyan :dc

命令可以缩写，如repr或rep，只要是唯一的就可以。
不同的显示样式：

Command: represent sphere Command: repr bs :.a Command: rep stick

显示 ribbon会自动隐藏主链(backbone)原子。

讯享网Command: ribbon Command: ribrep edged Command: ribr rounded

DNA可以用特殊的nucleotide objects来显示。我们将展示“棒棒糖lollipops”，boxes with orientation bumps，然后是ladder。可以使用上下箭头键或Ctrl-p(上一个)和Ctrl-n(下一个)来访问过去的命令：

Command: nuc side tube/slab shape ellipsoid orient false style skinny Command: nuc side tube/slab shape box orient true style skinny :8-10.a Command: nuc side ladder radius 0.3

要返回更通用的显示样式，请关闭nucleotide objects（nuc），隐藏ribbons，并将所有内容显示为球状和棒状:

讯享网Command: ~nuc Command: ~ribbon Command: rep bs

最后是surfaces。结构中有内置的类别：如main和ligand；未指定任何内容时，surface显示main的表面。

Command: surface Command: ~surf Command: surf ligand -OR- (equivalent) Command: surf :nt

讯享网Command: surfrep mesh Command: color red,s ligand Command: surfrep solid

可以显示部分表面:

Command: ~surf Command: surf :da,dt Command: ~surf Command: surf :da.b,dt.b

使表面透明:

讯享网Command: transp 50,s

完成后，退出Chimera:

Command: stop now

Commands：应用

讯享网1. Fetch 1d86: Command: open 1d86 2. Use the all atoms preset: Command: preset apply int 2 3. Set the display style to stick: Command: repr stick 4. Delete the waters: Command: del solvent 5. Color the residues: Command: color blue :da Command: color cyan :dc Command: color yellow :dg Command: color magenta :dt Command: color white :nt 6. Show surfaces for the whole model (both ligand and main), make them transparent: Command: surf #0 Command: surftrans 40 7. Color the main (DNA) surface light gray and the ligand (netropsin) surface red: Command: color light gray,s main Command: color red,s ligand 8. Change the background color to white: Command: set bg_color white 9. Adjust the view as desired 10. Save the image: Command: copy png file ~/Desktop/myfile.png

---
