数字电路基础与Quartus-II入门一 Modelsim 的下载 百度网盘下载链接 https pan baidu com s 1a9d bq9RZmWrRV54 提取码 ifte 说明 本链接来自于正点原子官方资料下载 二 Quartus II 的安装 1 解压压缩包 2 运行可执行程序 3 安装导向过程 进入 welcom 界面

大家好，我是讯享网，很高兴认识大家。

一、Modelsim的下载

百度网盘下载链接：
https://pan.baidu.com/s/1a9d-bq9RZmWrRV542X4IEA
提取码：ifte
说明：
本链接来自于正点原子官方资料下载

二、Quartus II的安装

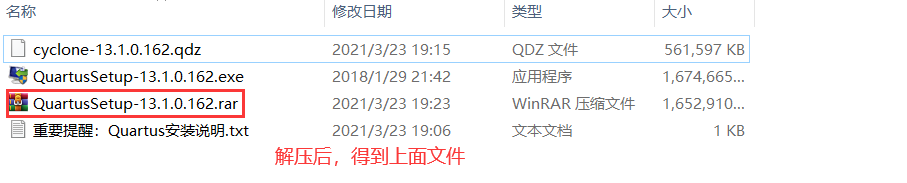

1.解压压缩包

在这里插入图片描述
讯享网
2.运行可执行程序

在这里插入图片描述

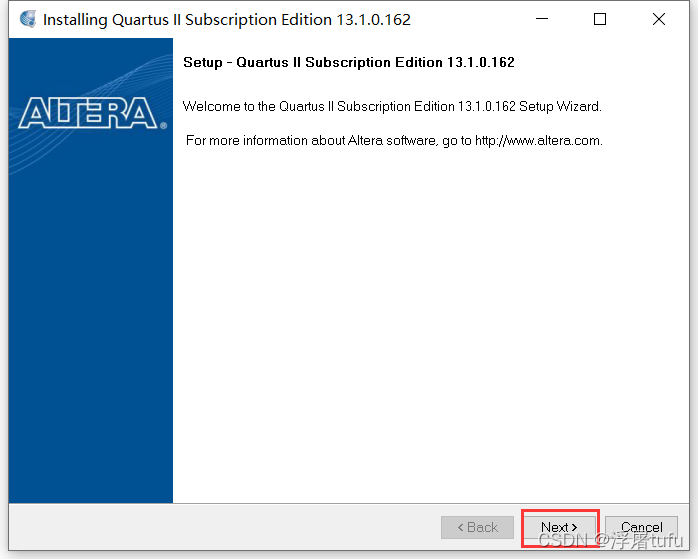

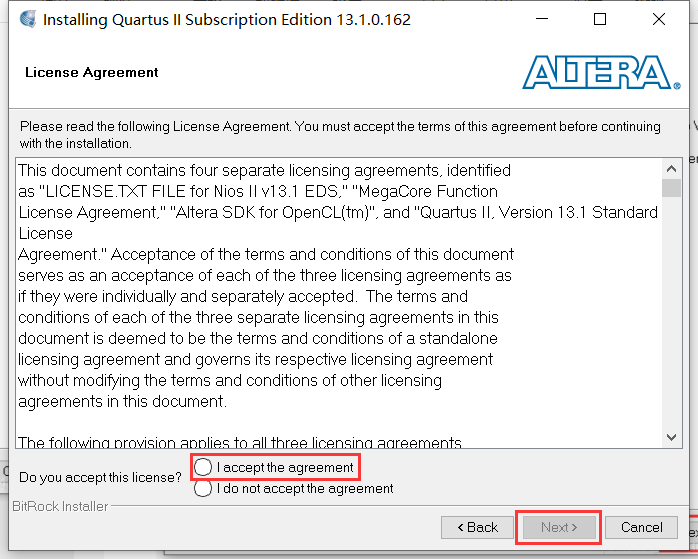

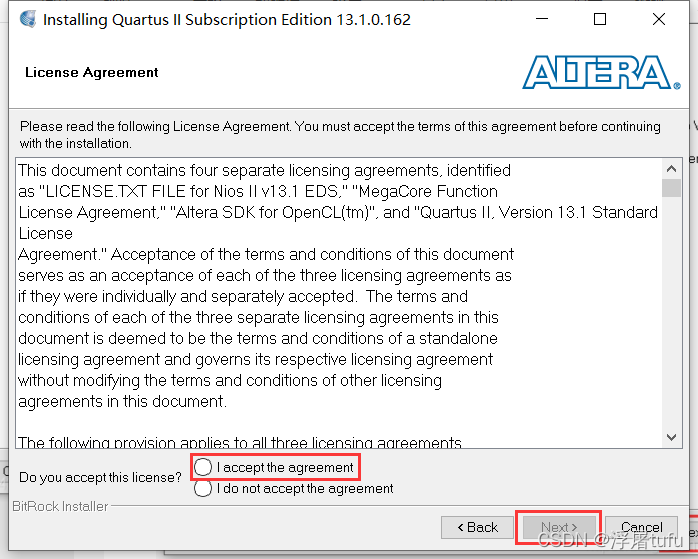

②勾选“I accept the agreement”，然后点击Next

在这里插入图片描述

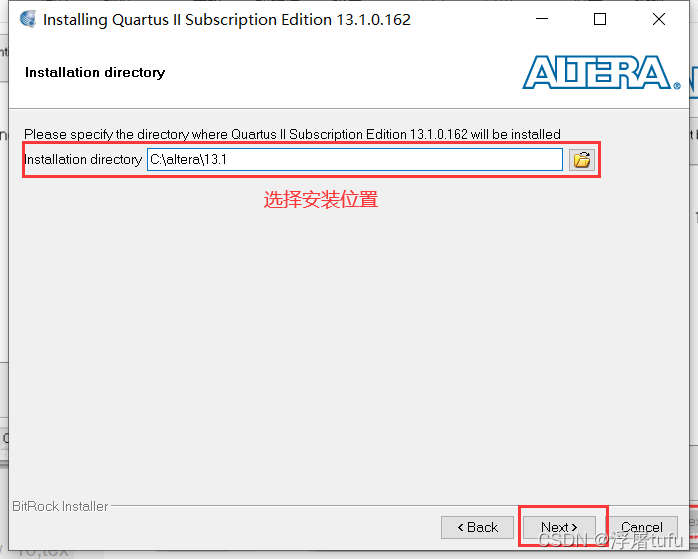

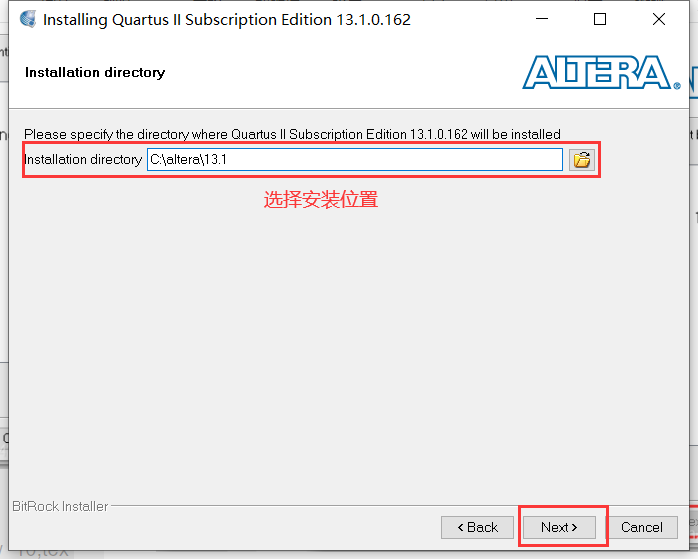

③选择相应安装的位置，然后点击Next

在这里插入图片描述

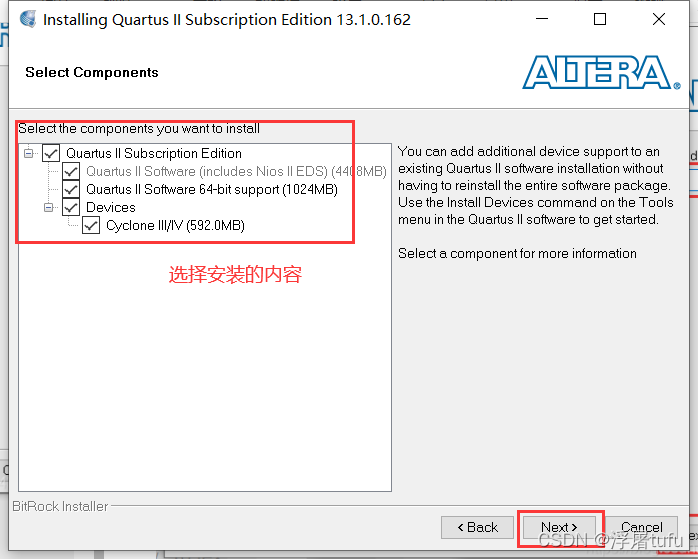

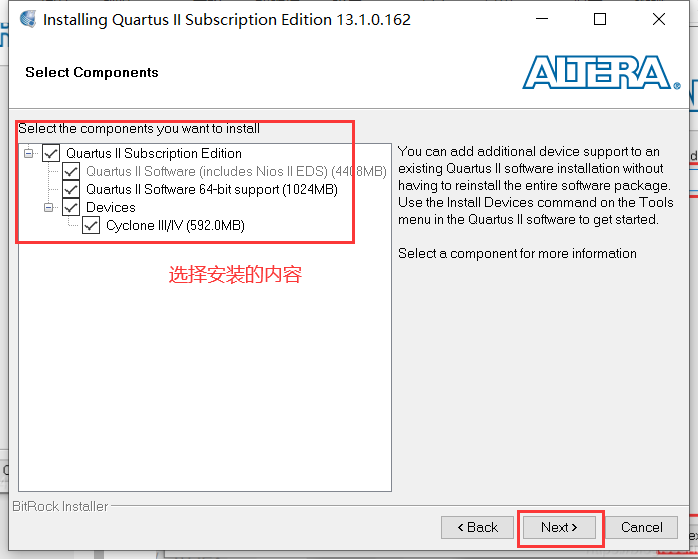

④选择安装的内容，然后点击Next

在这里插入图片描述

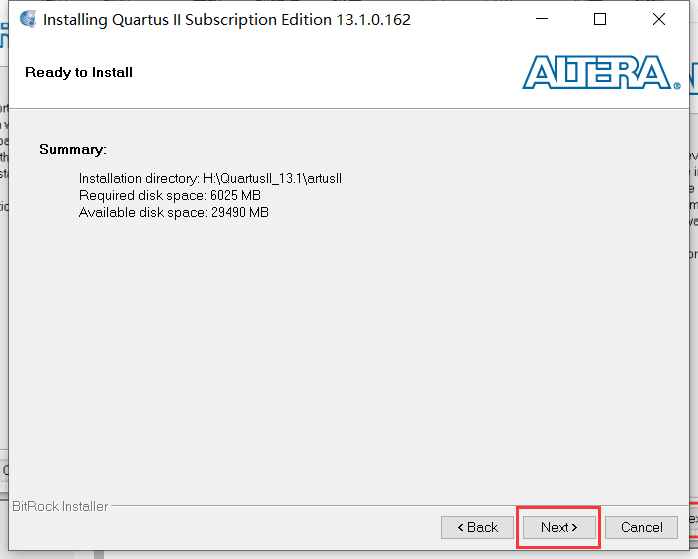

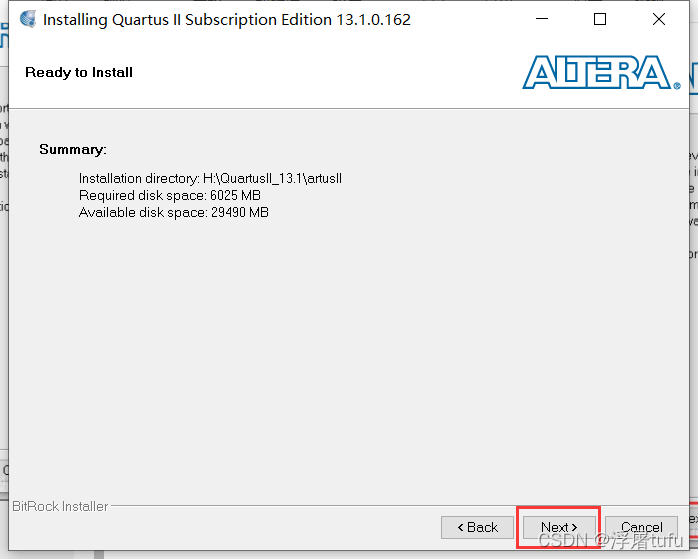

⑤点击Next

在这里插入图片描述

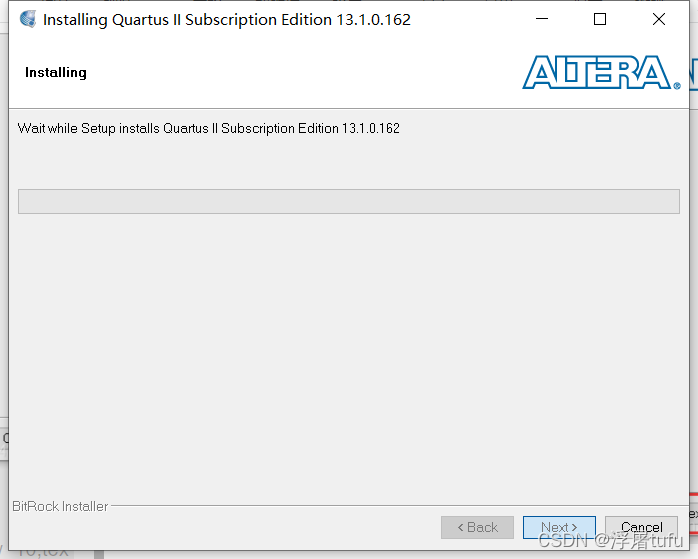

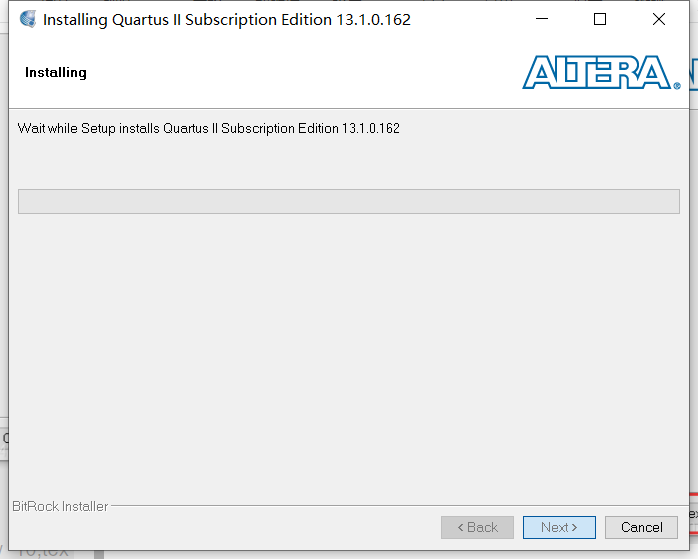

⑥安装过程（此过程时间可能比较久）

在这里插入图片描述

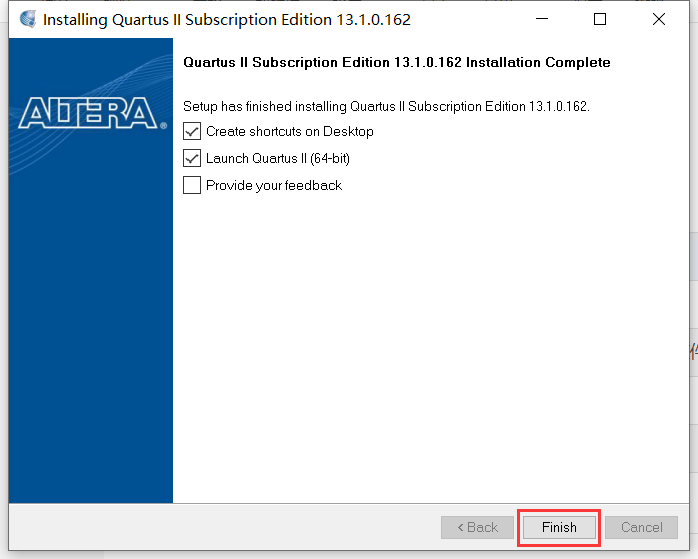

⑦点击Finish

在这里插入图片描述

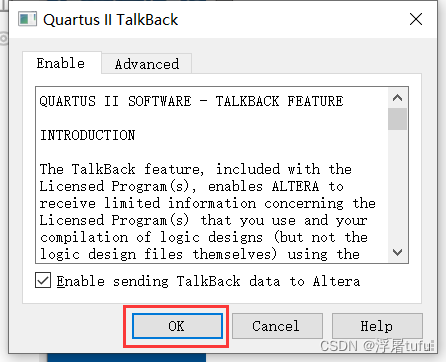

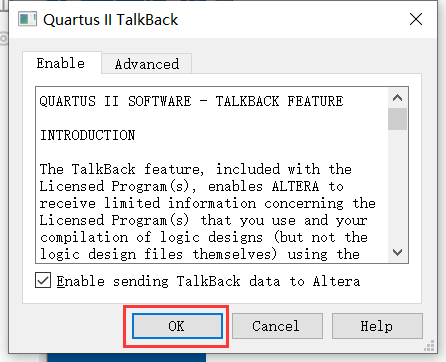

⑧选择OK
在这里插入图片描述

三、Quartus II的注册

1.下载激活成功教程器文件
百度网盘链接：
https://pan.baidu.com/s/16GnGbr4v-EFKF0VZYUArsg
提取码：766d
复制这段内容后打开百度网盘手机App，操作更方便哦
2.激活成功教程器的使用
①将Quartus_13.0_x64激活成功教程器.rar文件放在 \quartus\bin64 下面，并且解压将文件放到该目录下，运行可执行文件
②查找到 sys_cpt.dll 文件，然后双击此文件

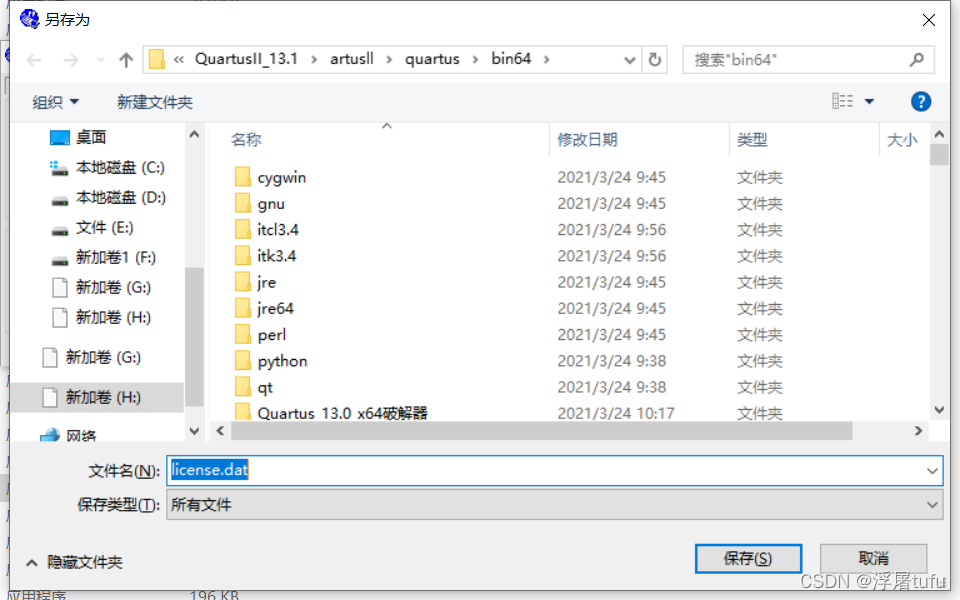

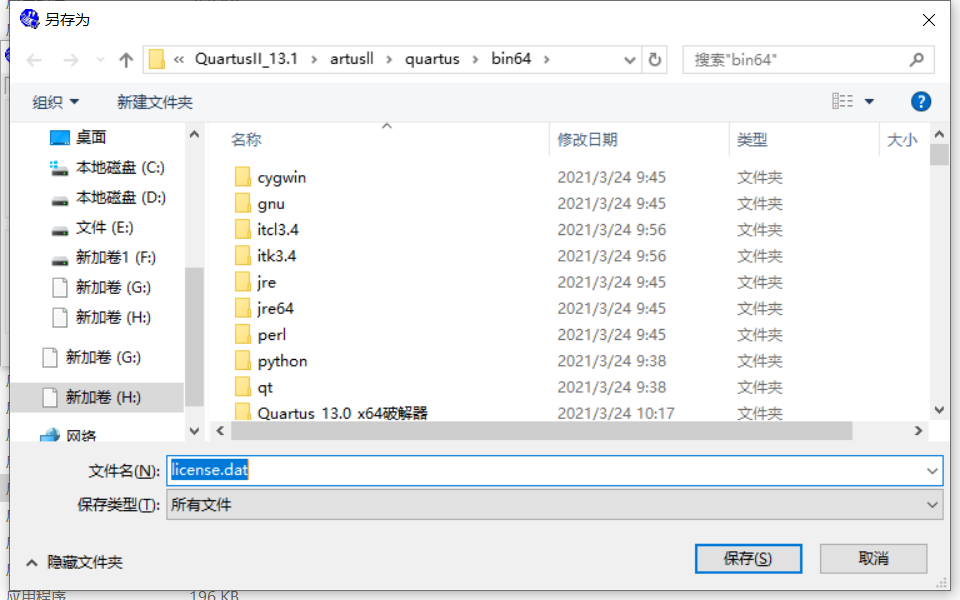

③在安装目录下方生成一个“license”文件，点击“保存”
在这里插入图片描述

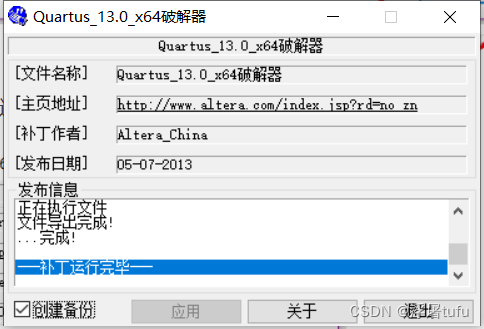

④激活成功教程器显示如下，点击“退出”就可以
在这里插入图片描述

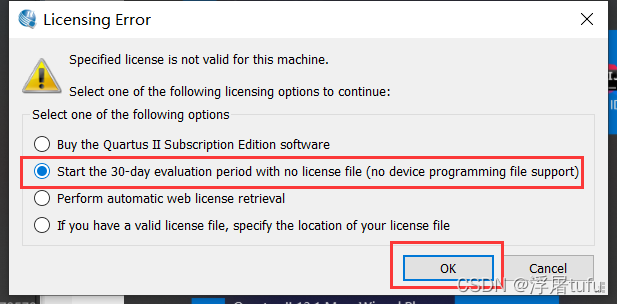

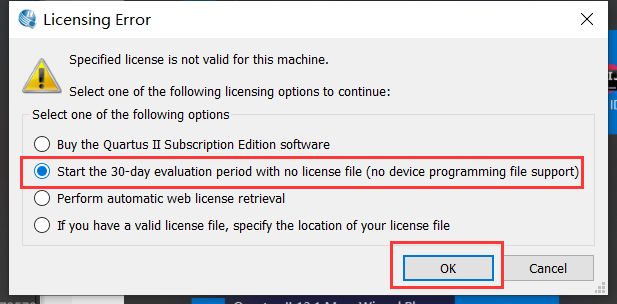

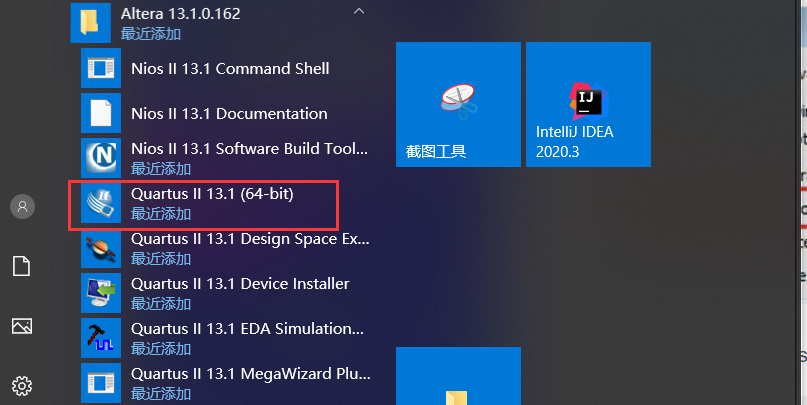

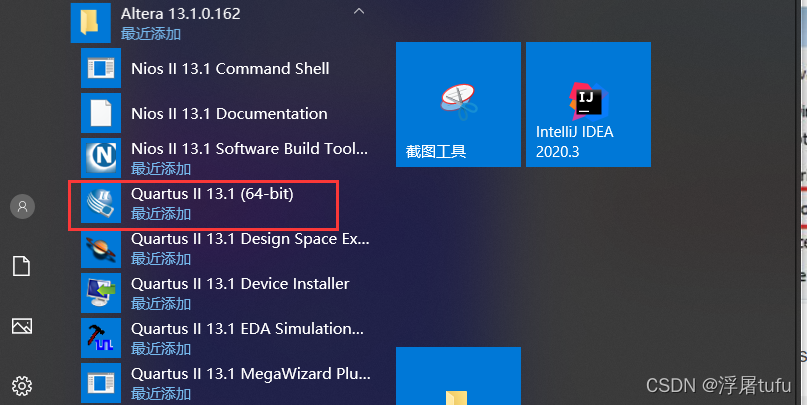

⑤运行Quartus II 13.1，选择第二个，点击“ok”

在这里插入图片描述
在这里插入图片描述

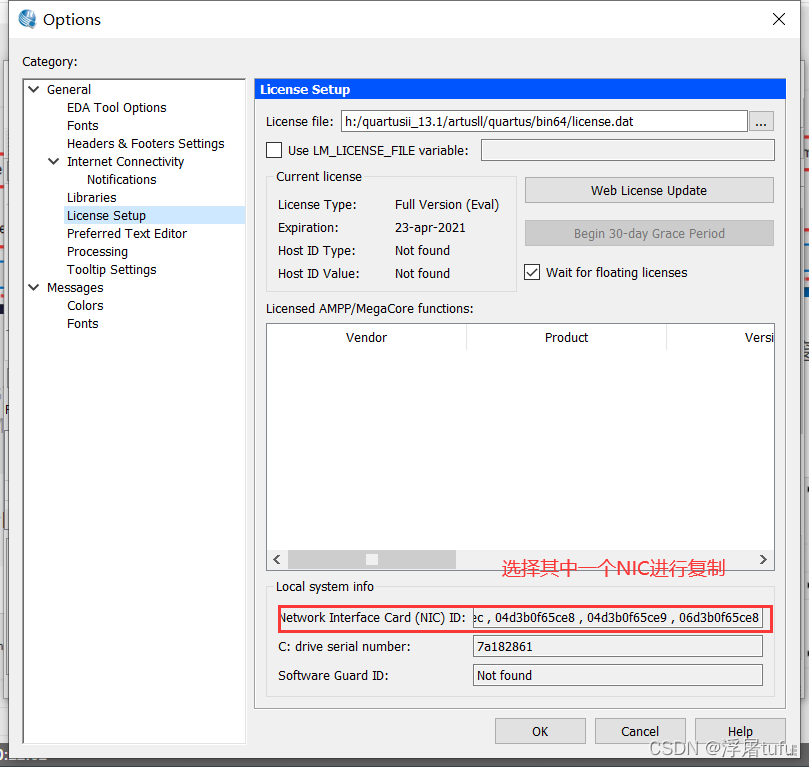

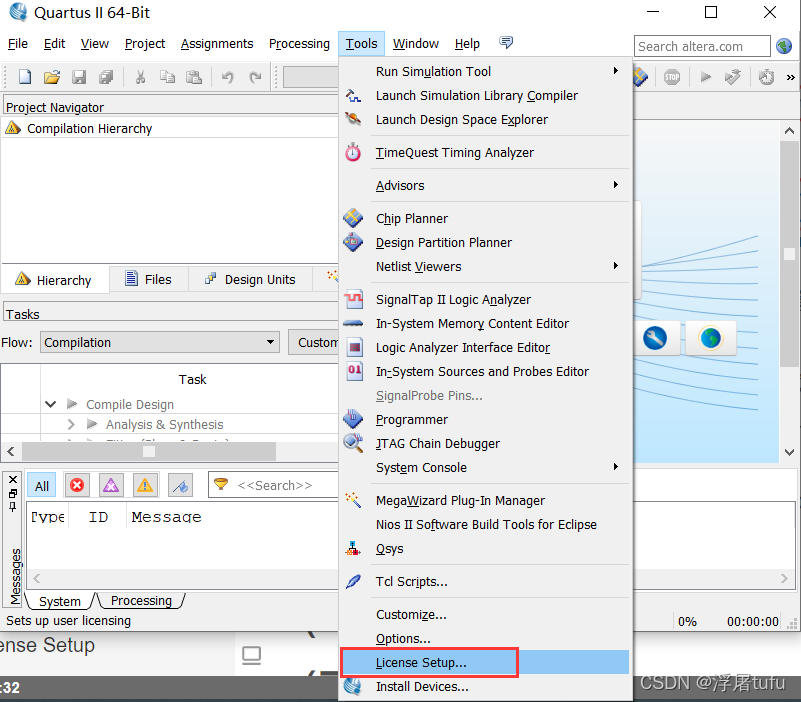

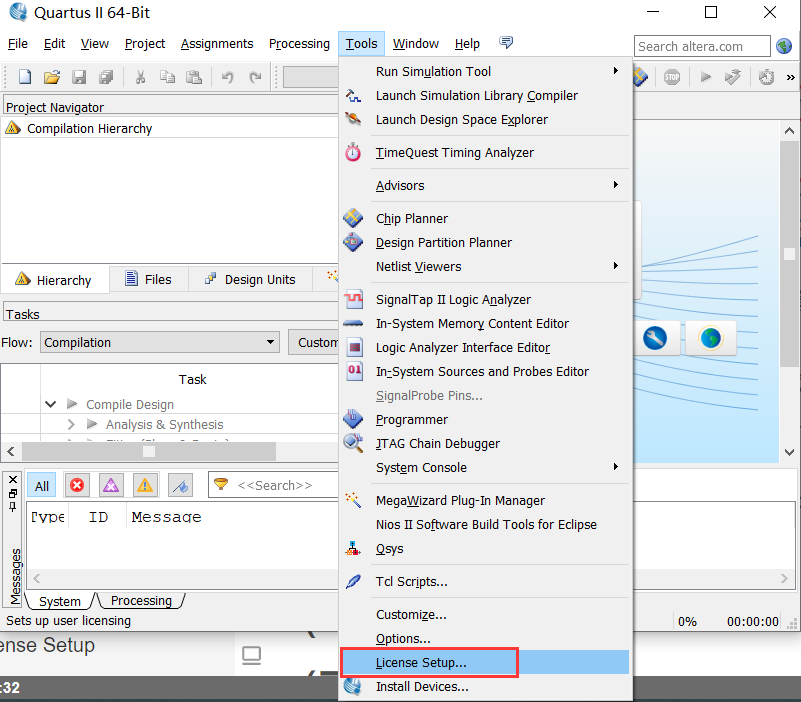

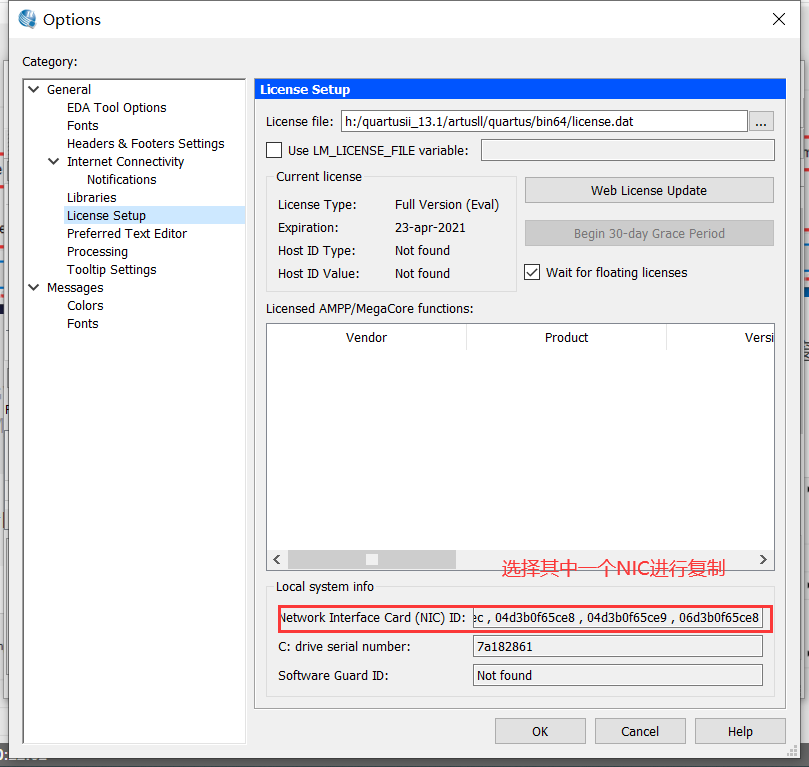

⑥选择“tools”下方的“license setup”后，会弹出如下窗口，将ID复制即可
在这里插入图片描述
在这里插入图片描述

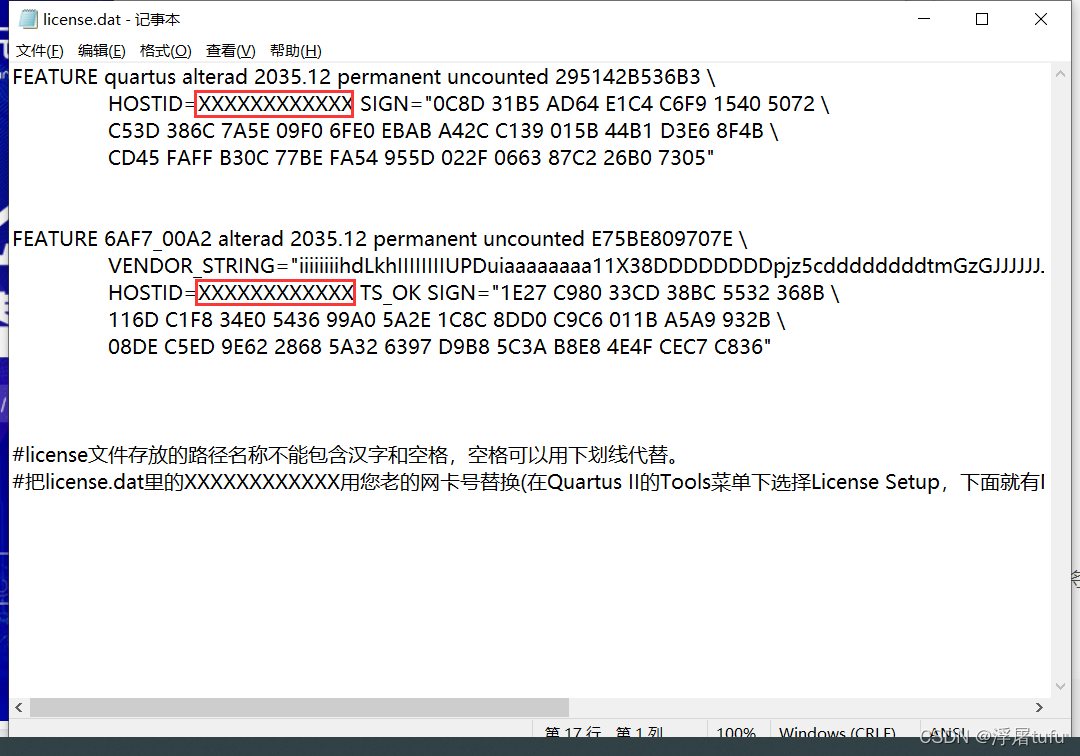

⑦在“ 安装目录中的\quartus\bin64\”下找到“license”文件，并以记事本打开，如下图，画红色框的地方，将上一步所复制的 NIC ID替换掉 “XXXXXXXXX” 就完成了注册
在这里插入图片描述

四、Modelsim的下载

百度网盘下载链接：
https://pan.baidu.com/s/1a9d-bq9RZmWrRV542X4IEA
提取码：ifte
说明：
本链接来自于正点原子官方资料下载

安装导向过程

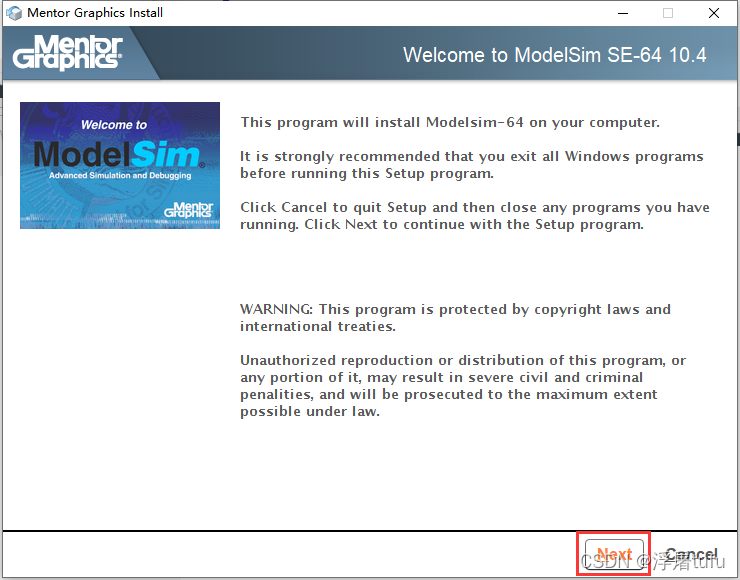

①进入welcom界面
在这里插入图片描述

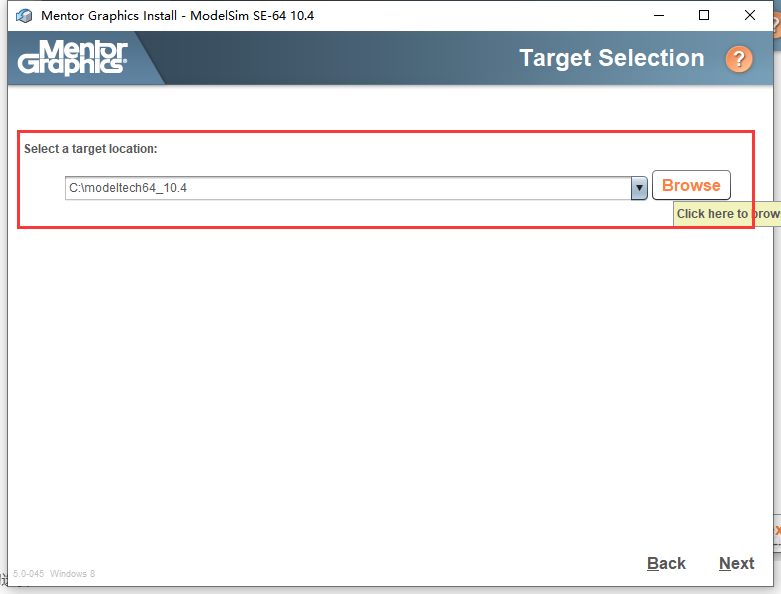

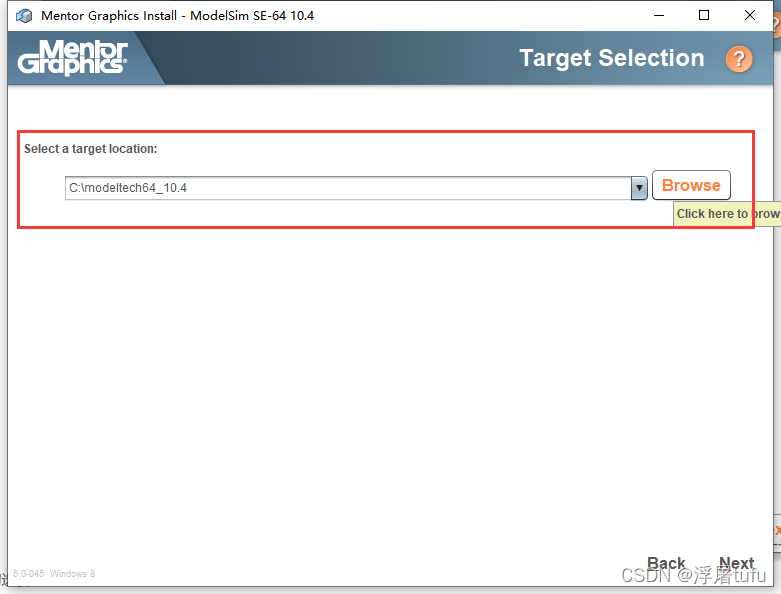

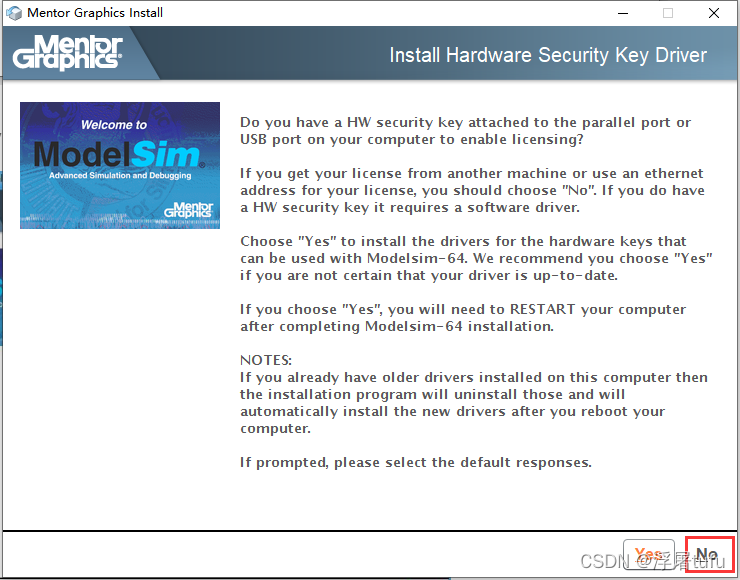

②安装位置的选择
在这里插入图片描述

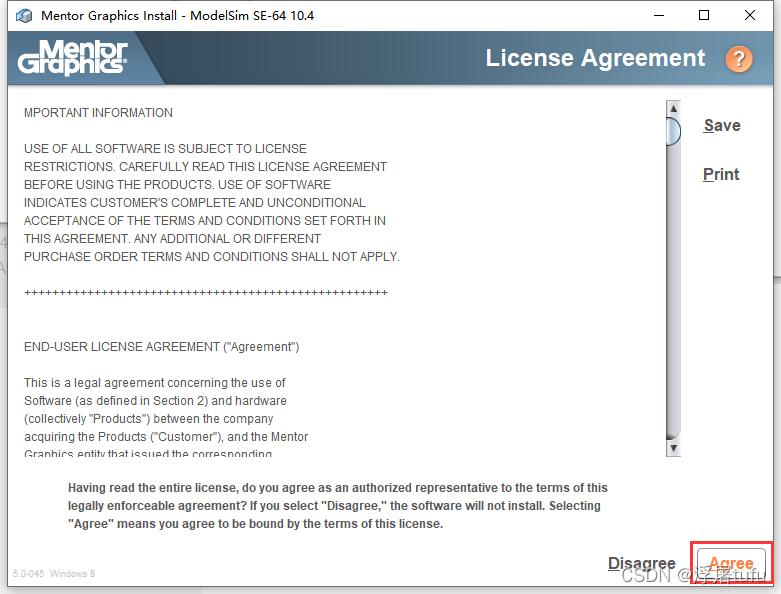

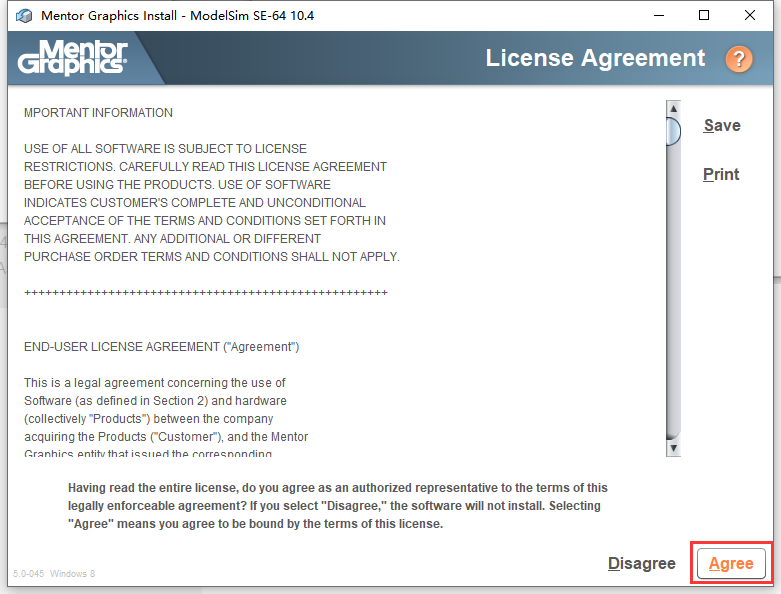

③点击Agree

在这里插入图片描述

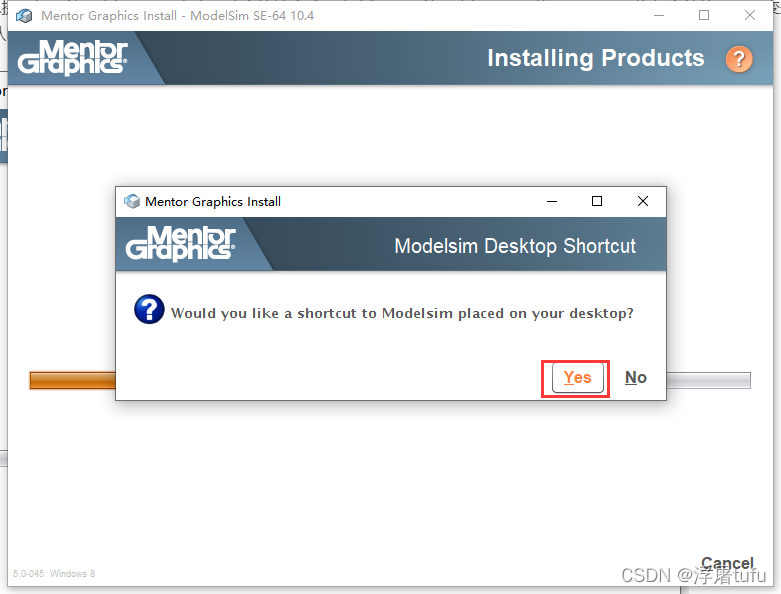

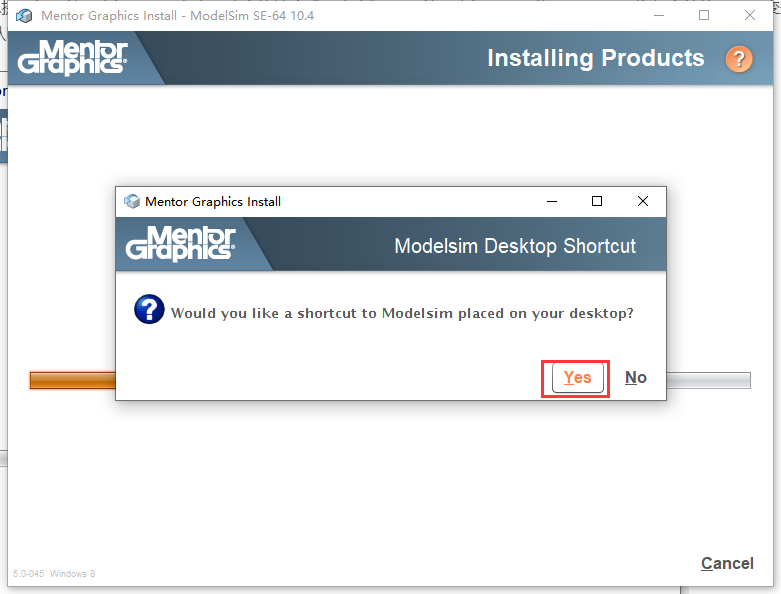

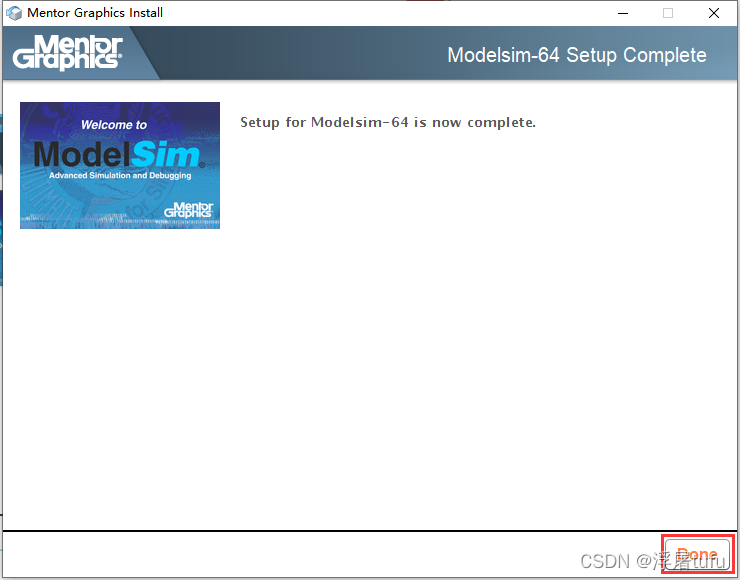

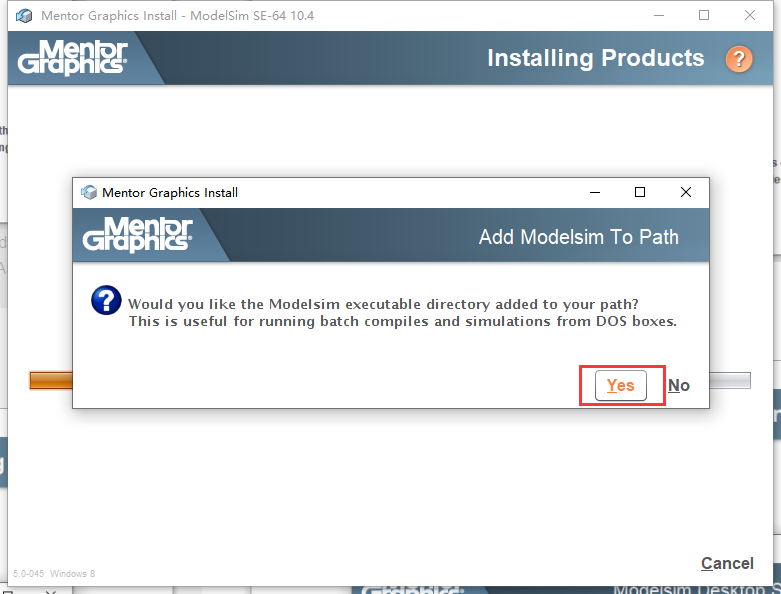

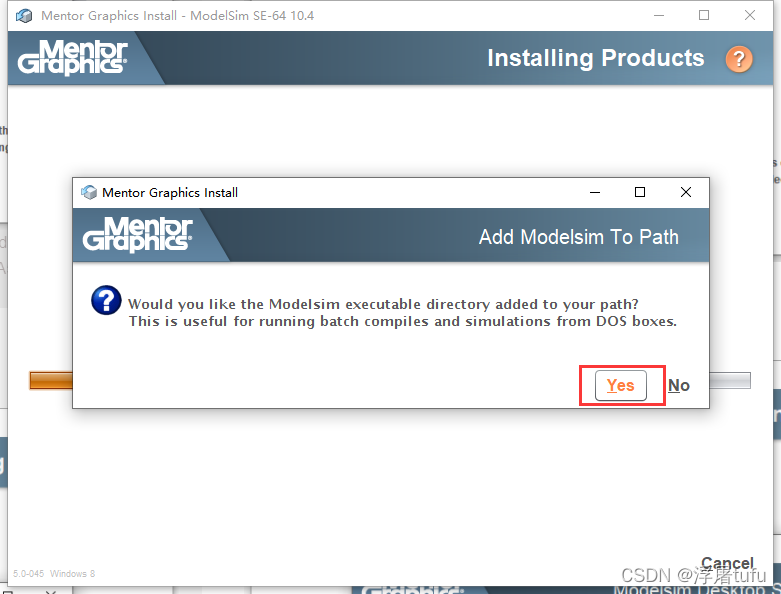

④开始安装

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

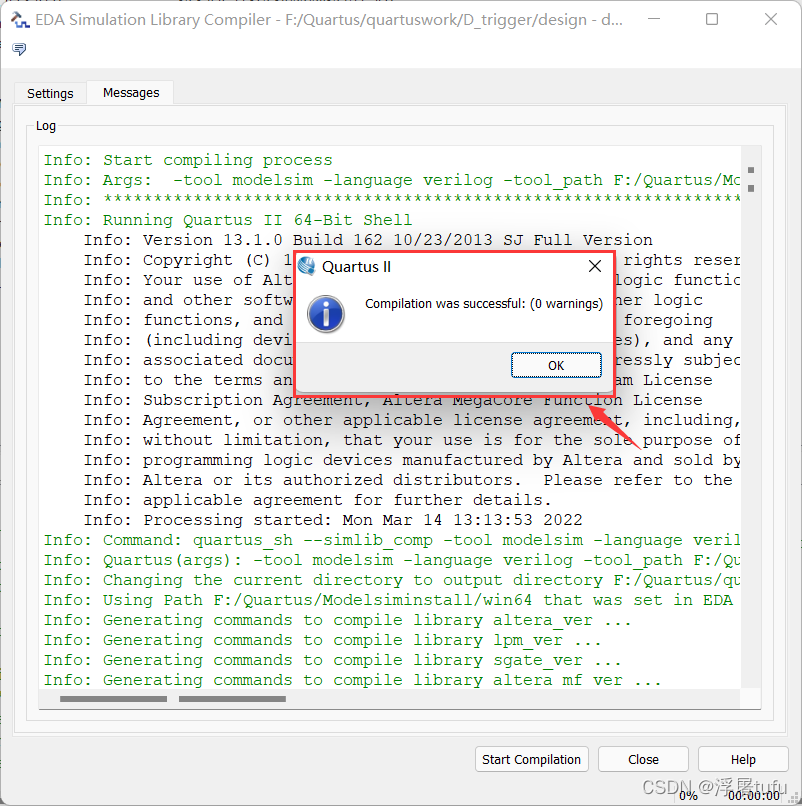

五、Modelsim的注册

六、在 Quartus-II 中自己用门电路设计一个D触发器，并进行仿真，时序波形验证

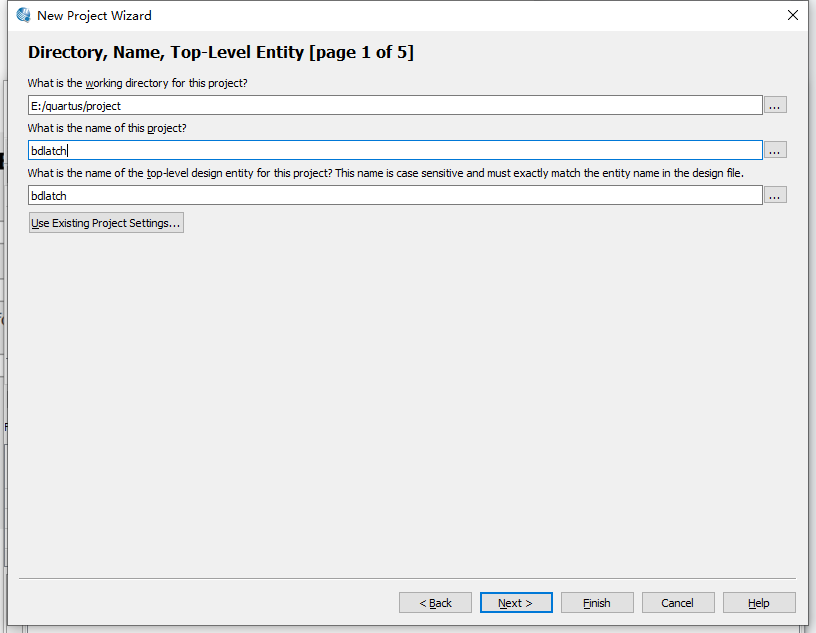

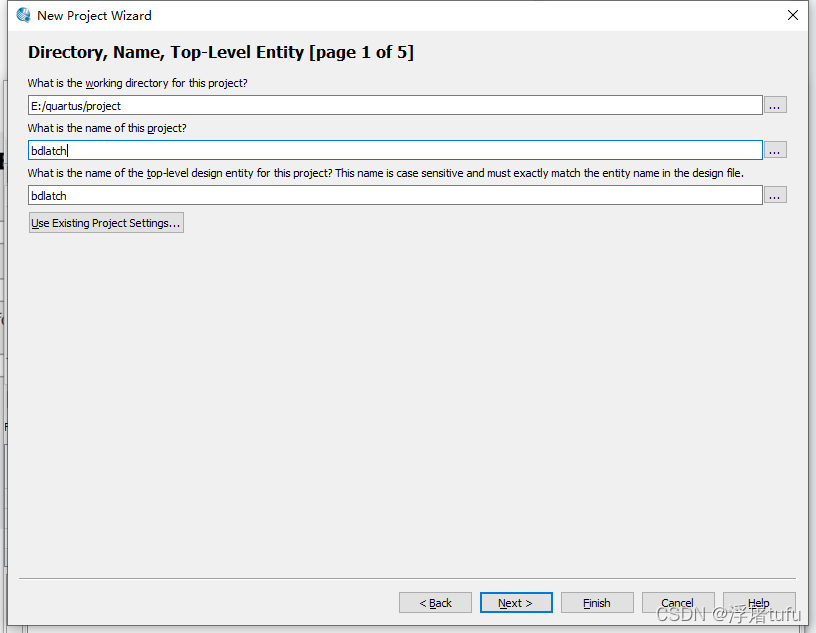

1.创建工程

在这里插入图片描述

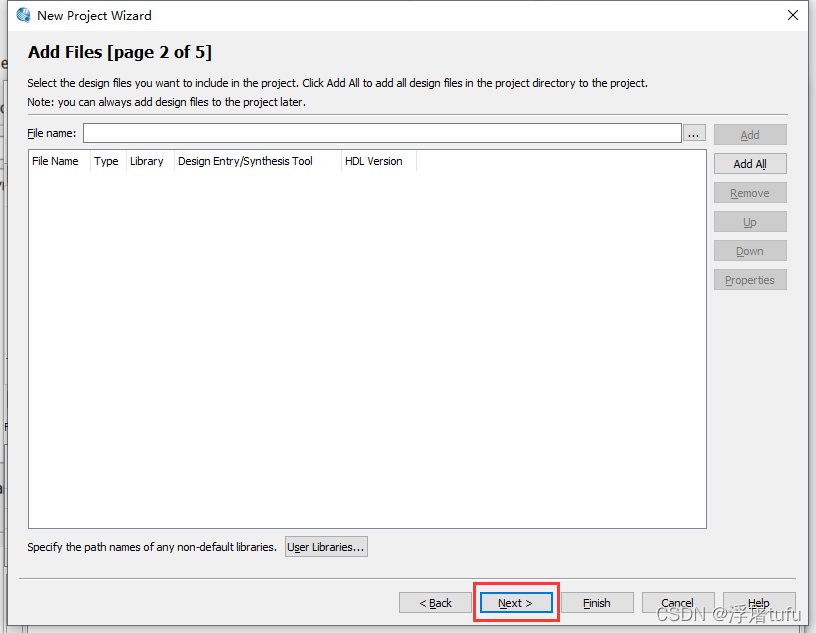

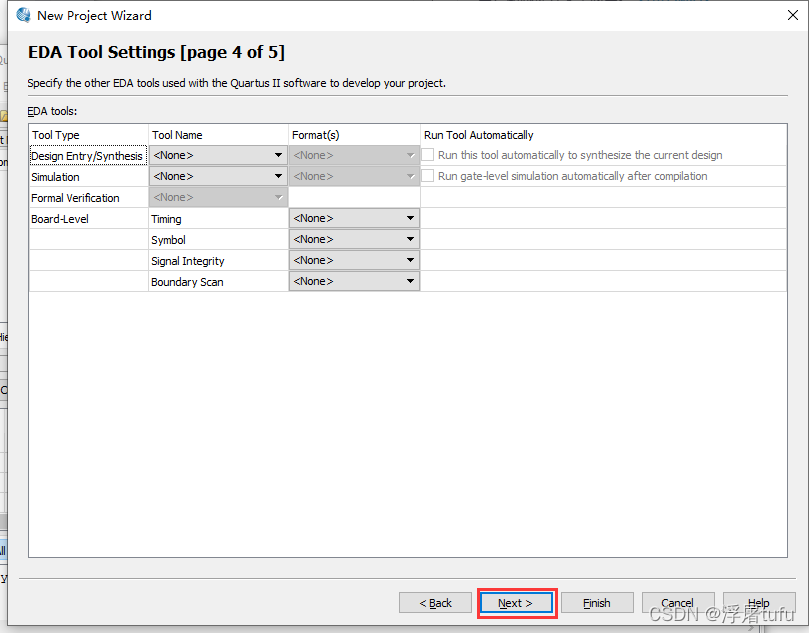

点击跳过
在这里插入图片描述

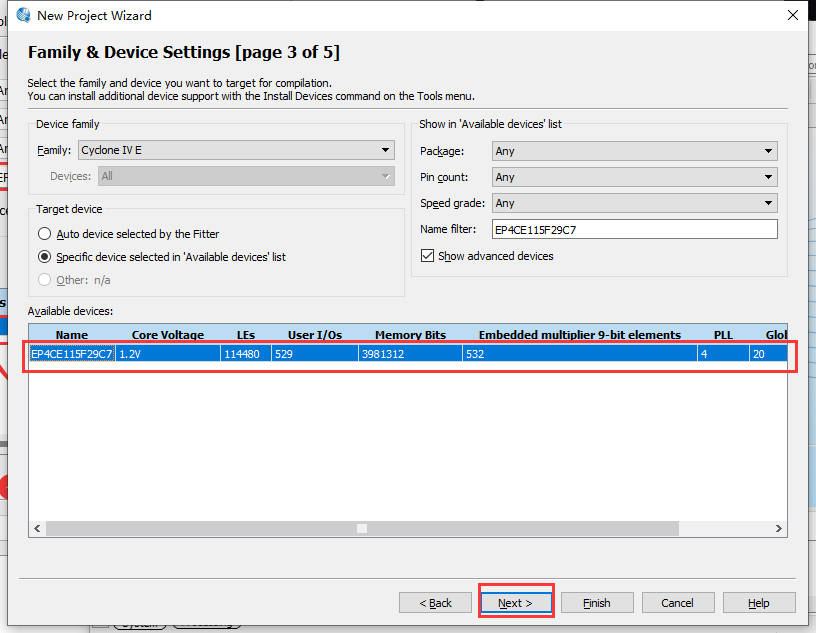

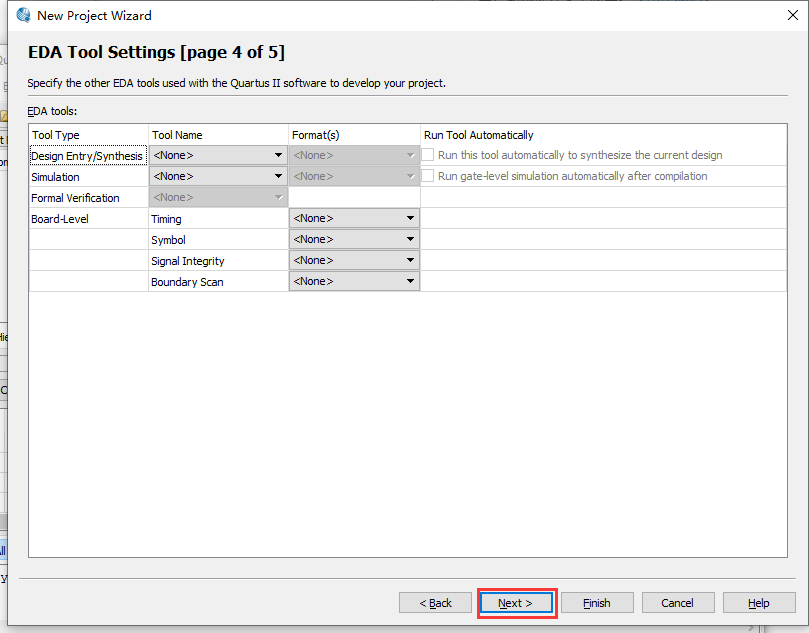

选择如下
在这里插入图片描述

在这里插入图片描述

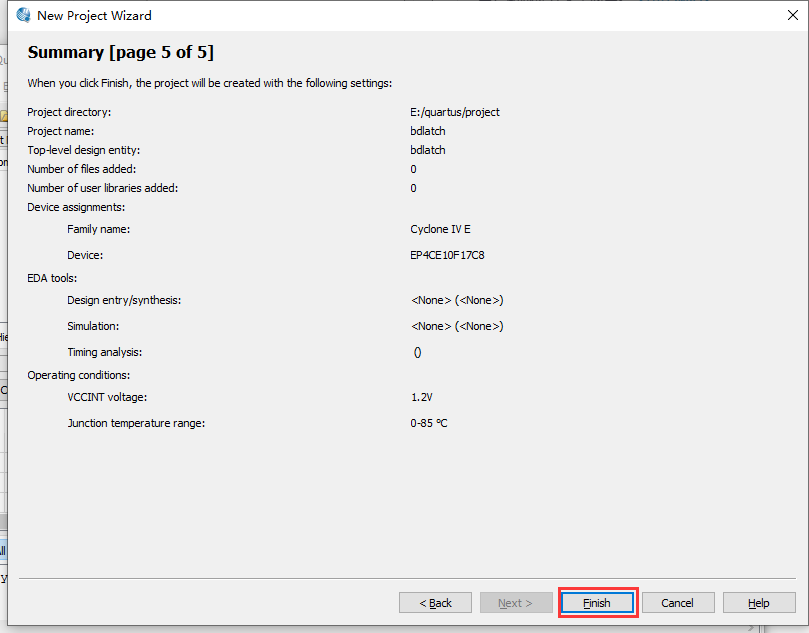

完成
在这里插入图片描述

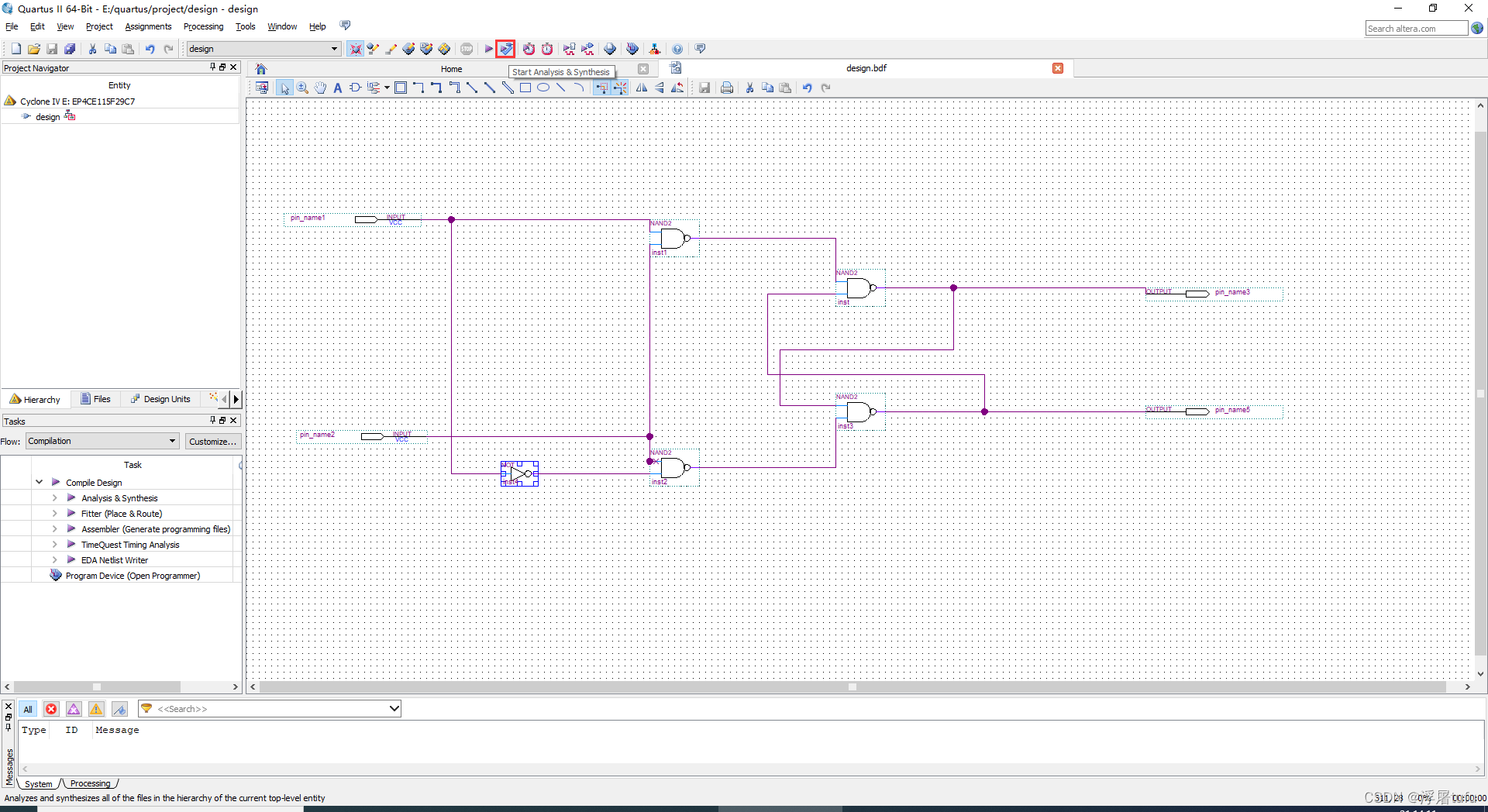

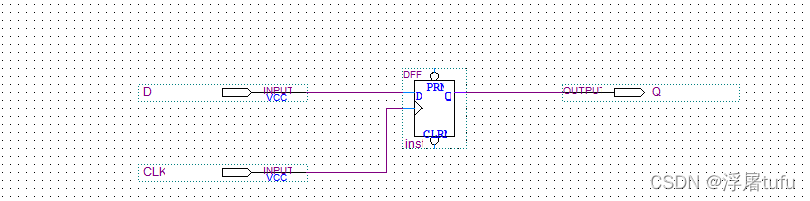

2.创建原理图

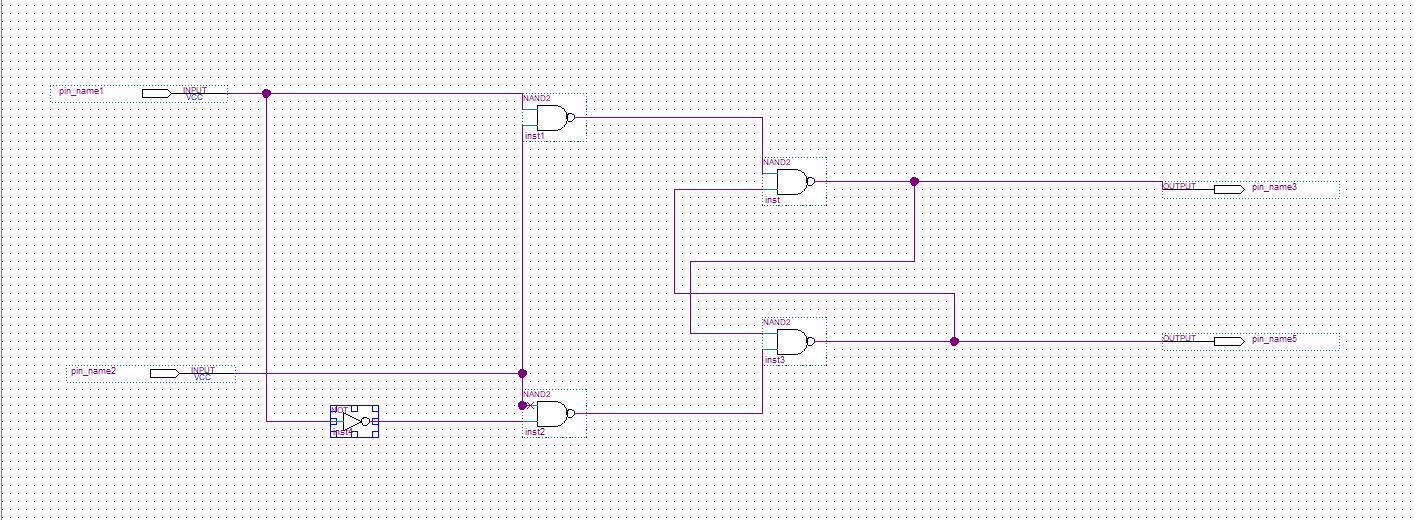

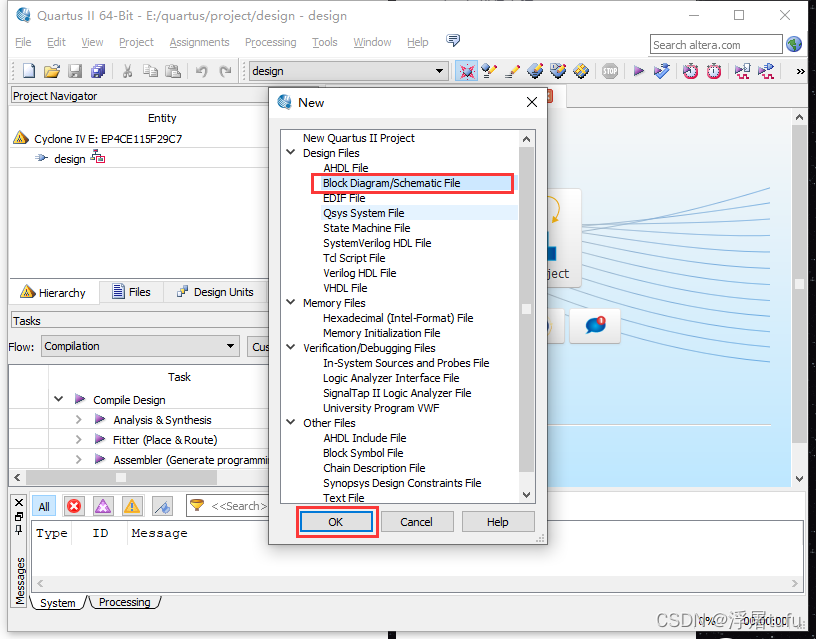

在这里插入图片描述

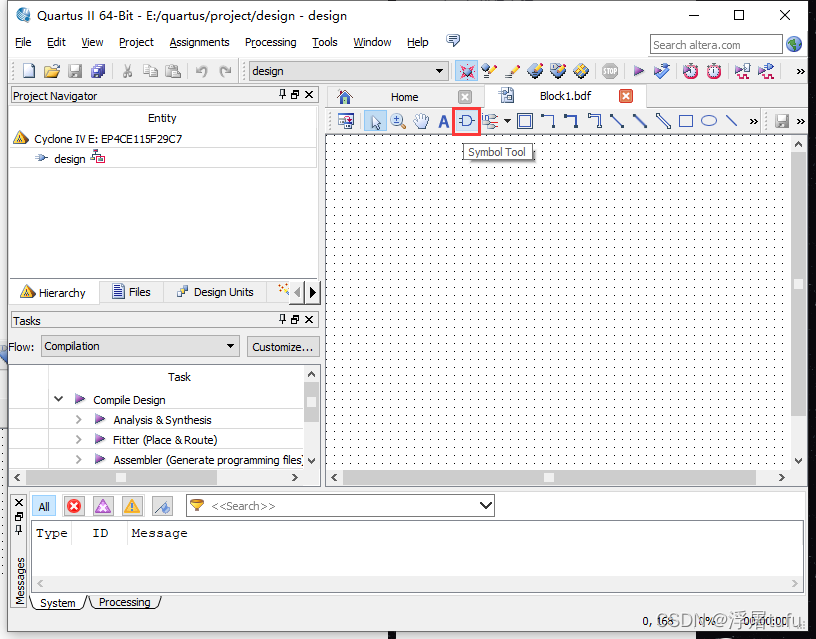

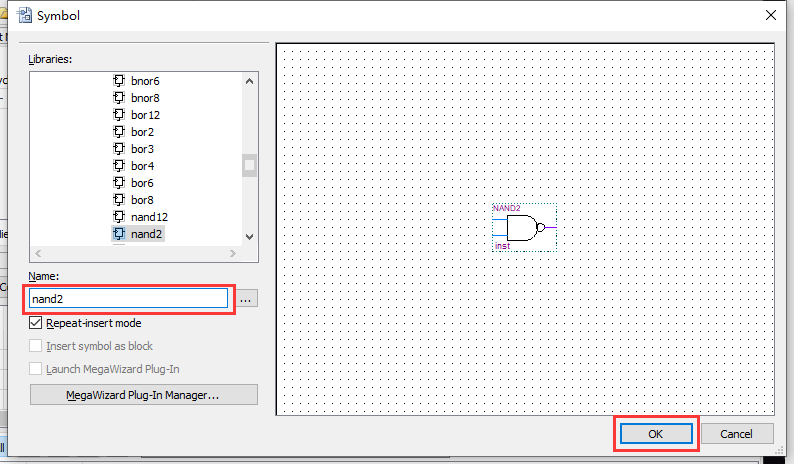

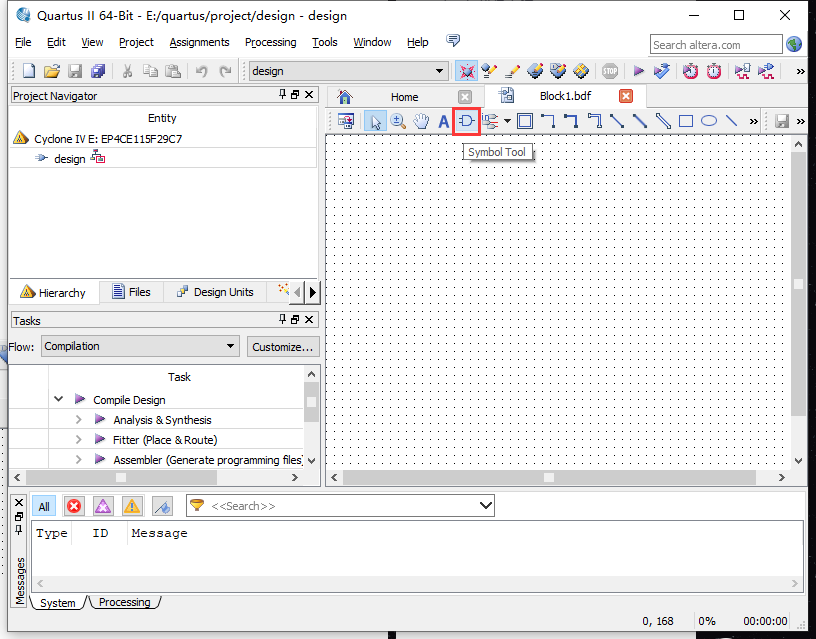

点击Symbol Tool
在这里插入图片描述

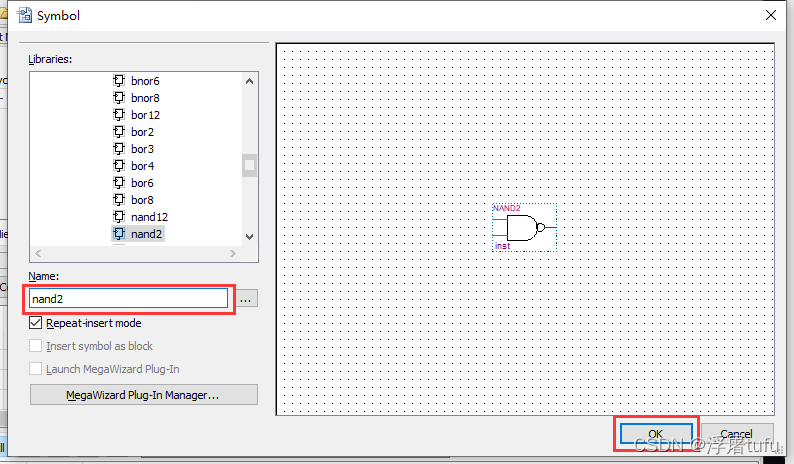

4.从Symbol窗中选择需要的符号，或者直接在name文本框中键入元件名
在这里插入图片描述
做完如下
在这里插入图片描述

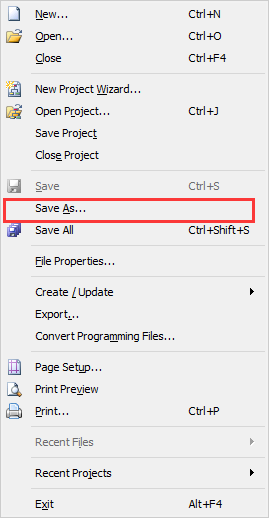

保存
在这里插入图片描述

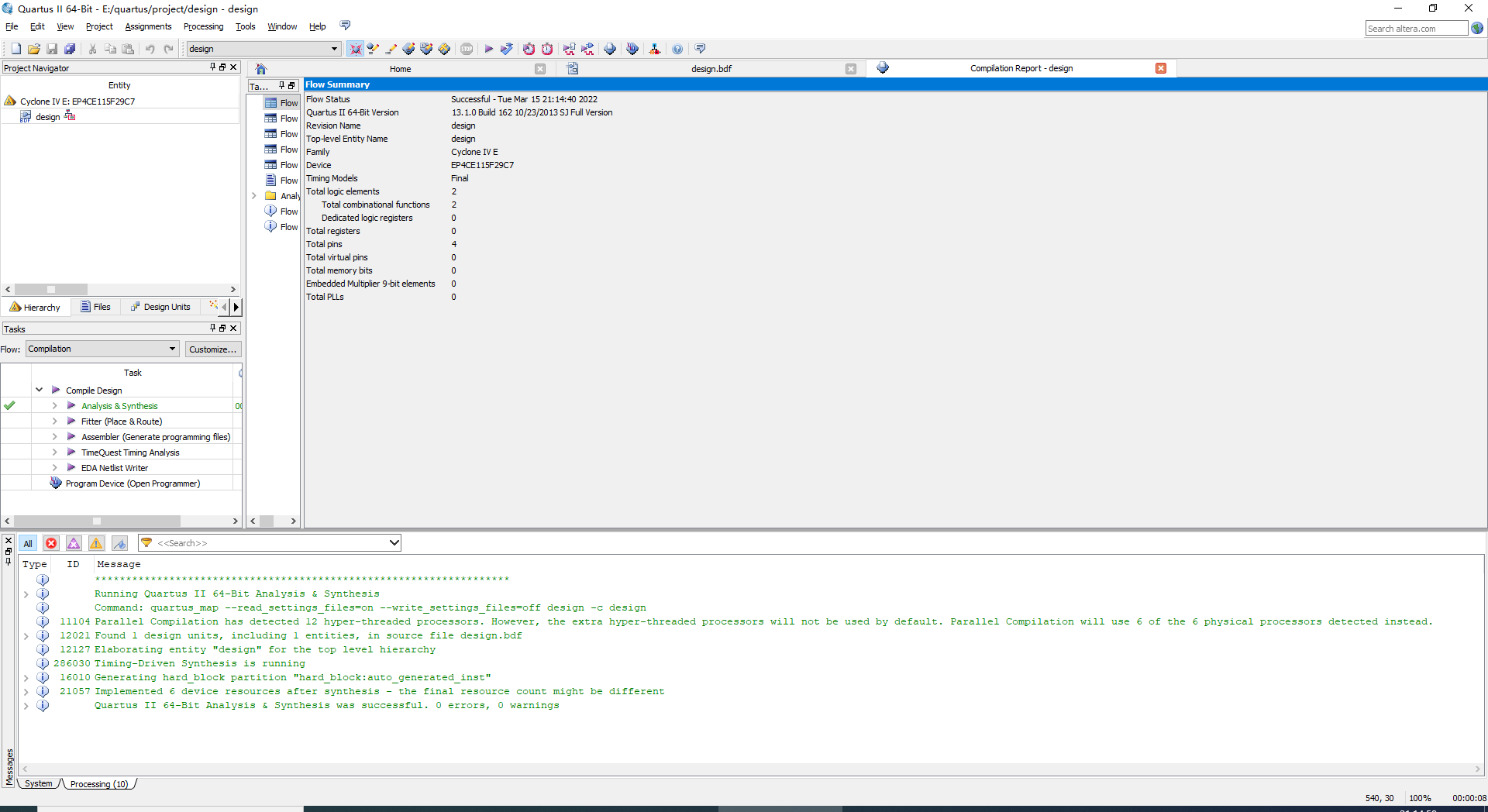

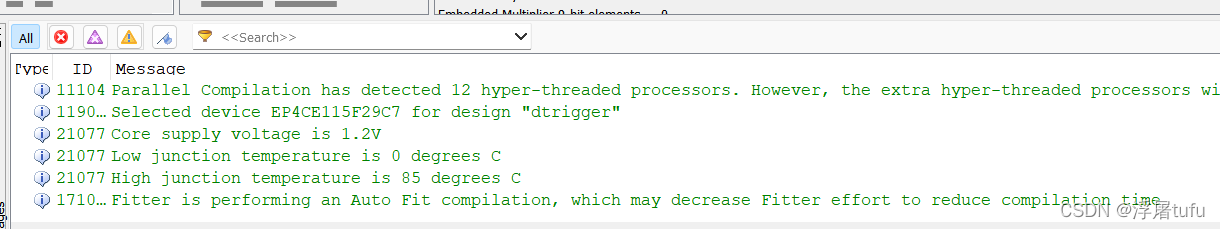

3.编译

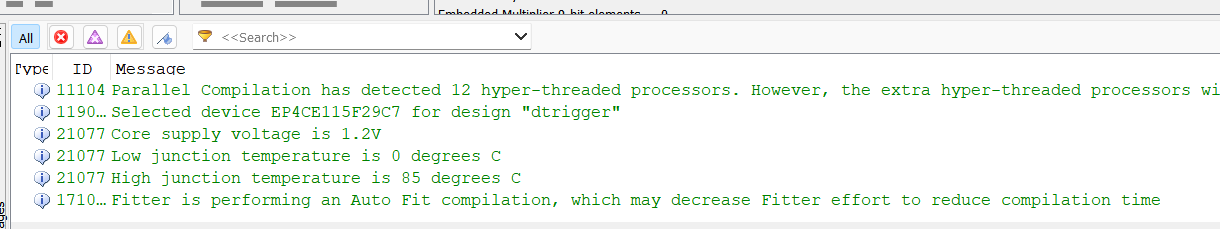

点击图标进行编译，若无错误则可进行下一步，若有错进行原理图修改
在这里插入图片描述
在这里插入图片描述

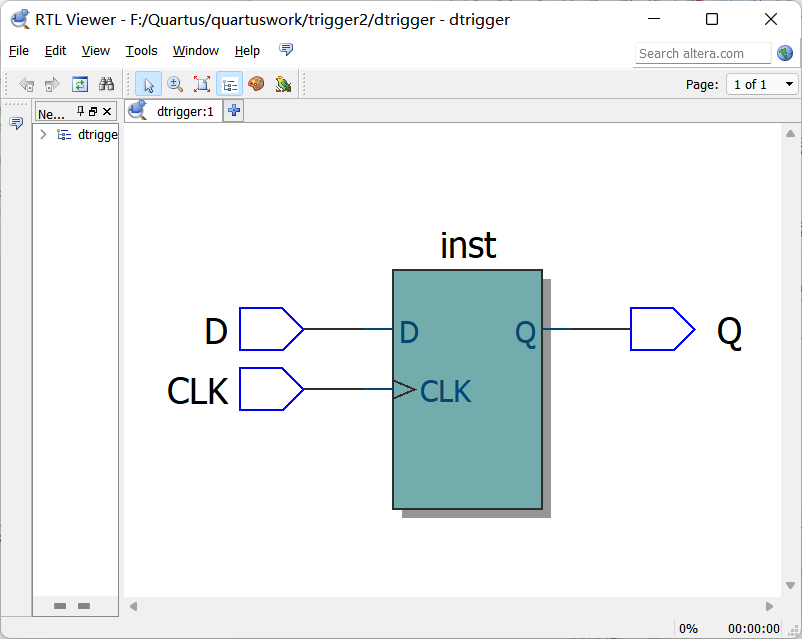

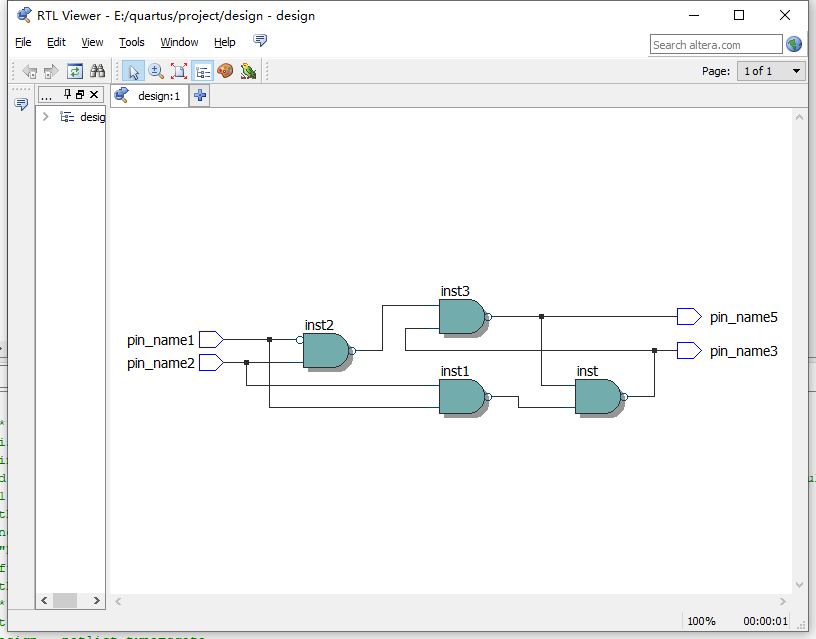

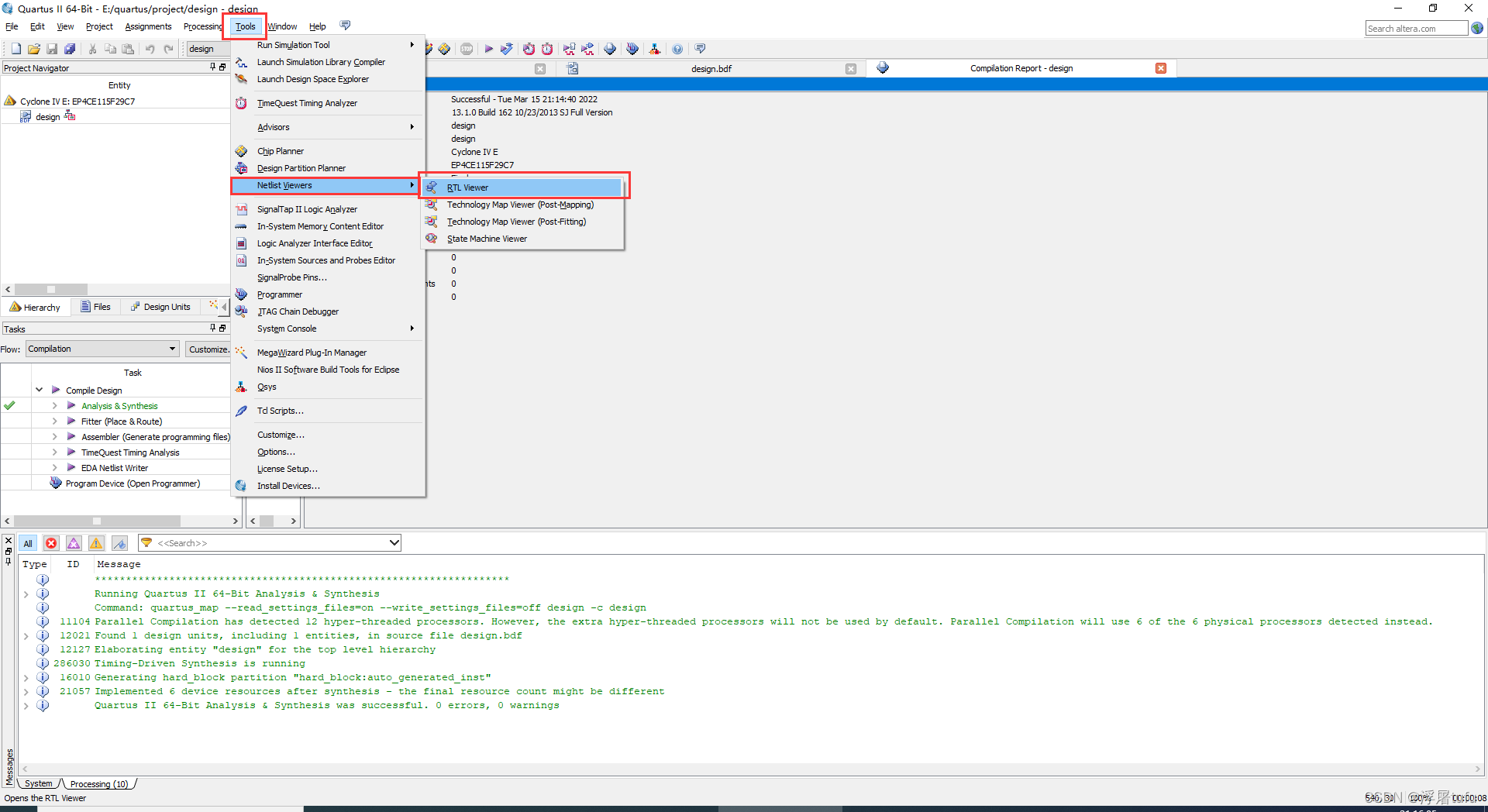

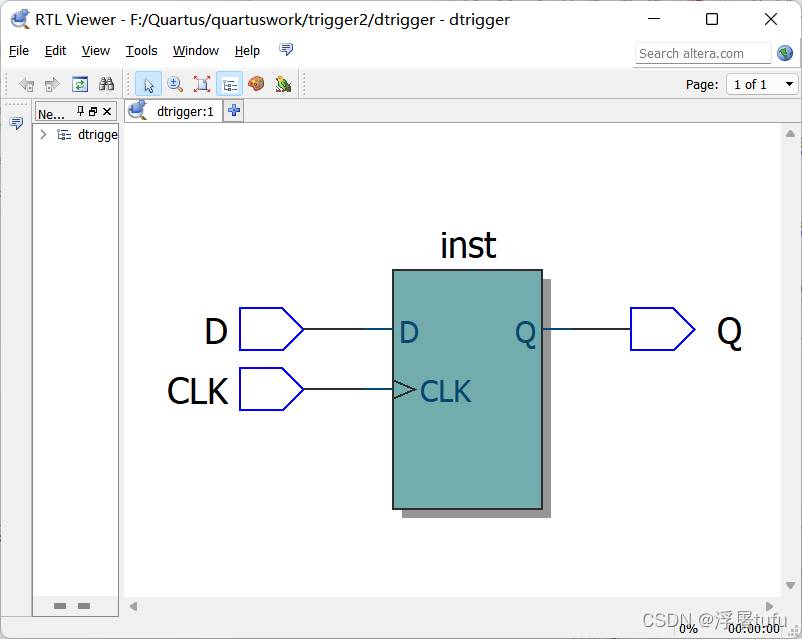

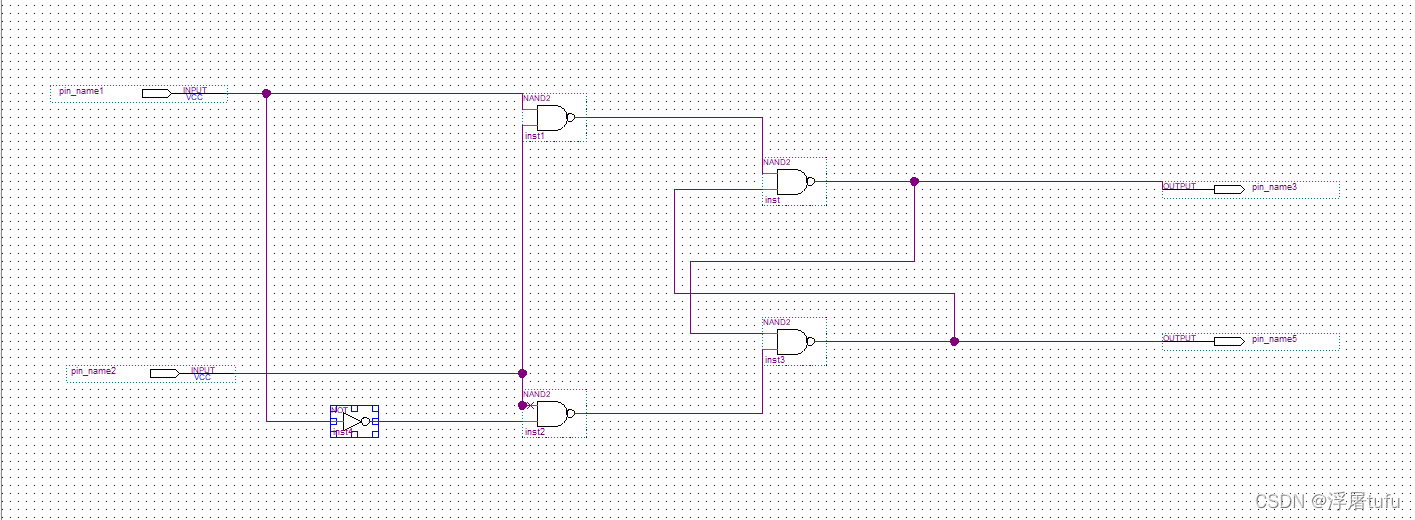

查看硬件电路图,Tools→Netlist Viewers→RTL Viewer

在这里插入图片描述
在这里插入图片描述

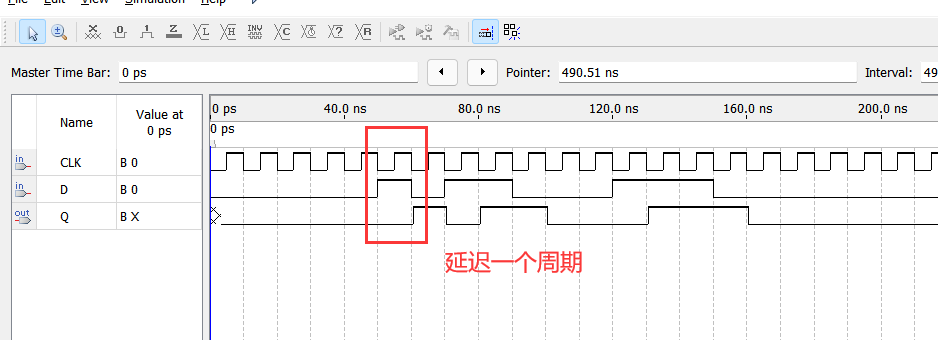

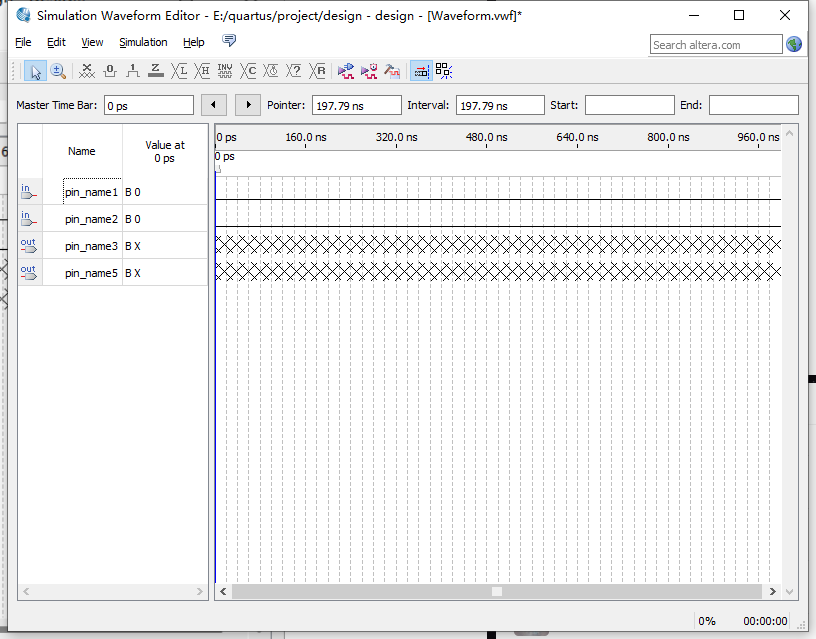

4.仿真波形图

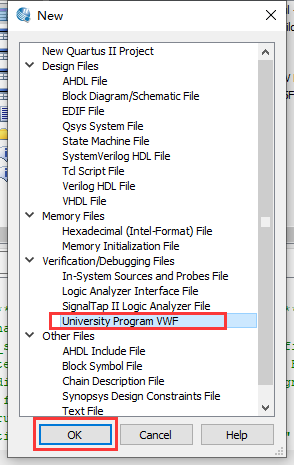

新建波形文件file→new→university program VWF，选择后点击OK

在这里插入图片描述

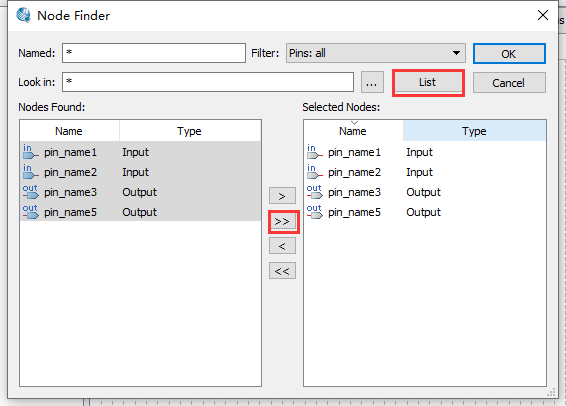

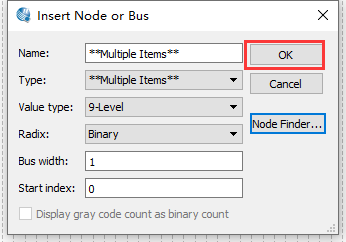

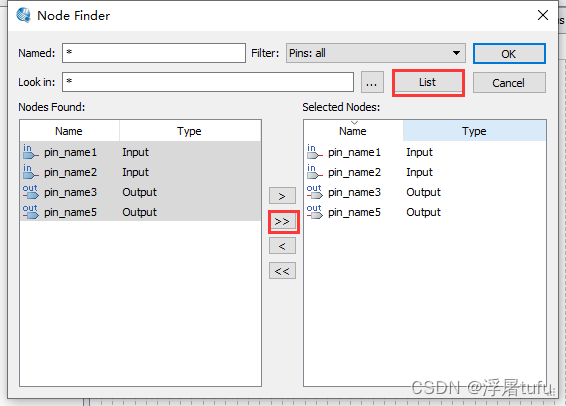

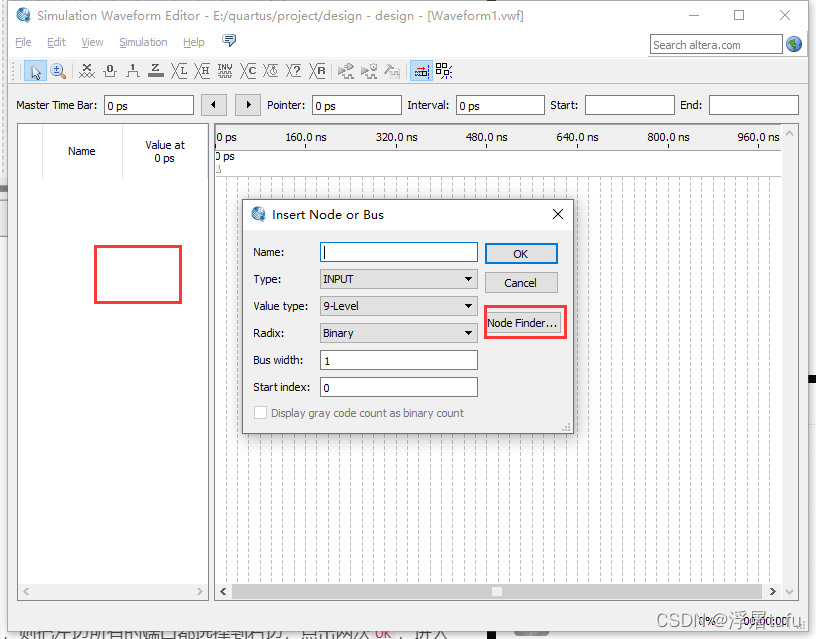

点击空白处，选择insert node or bus→node finder

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

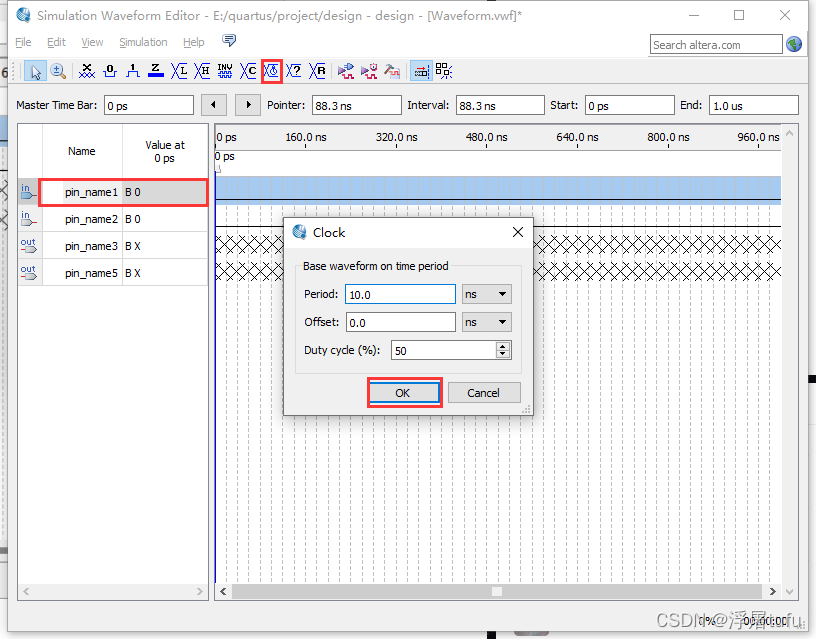

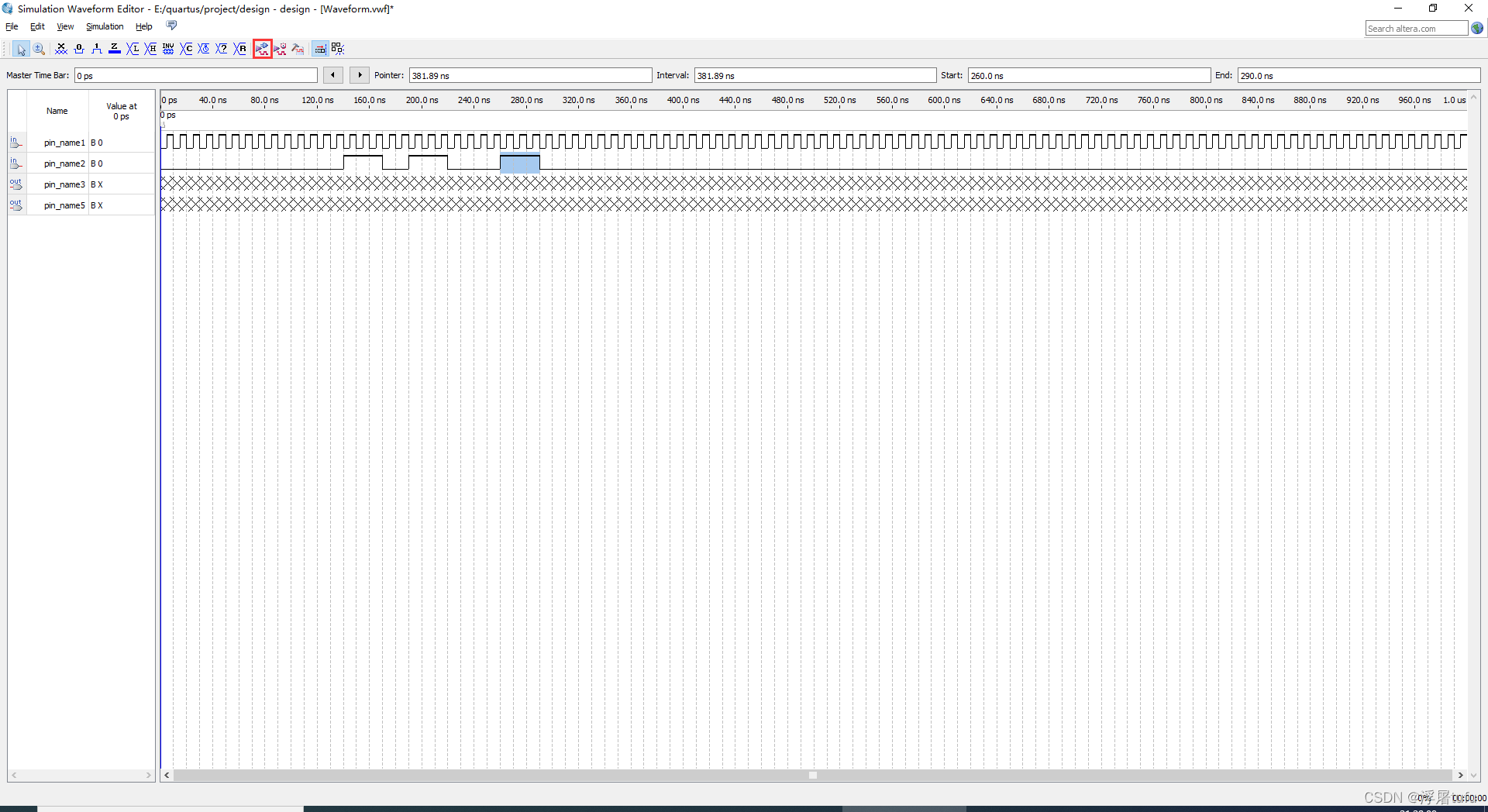

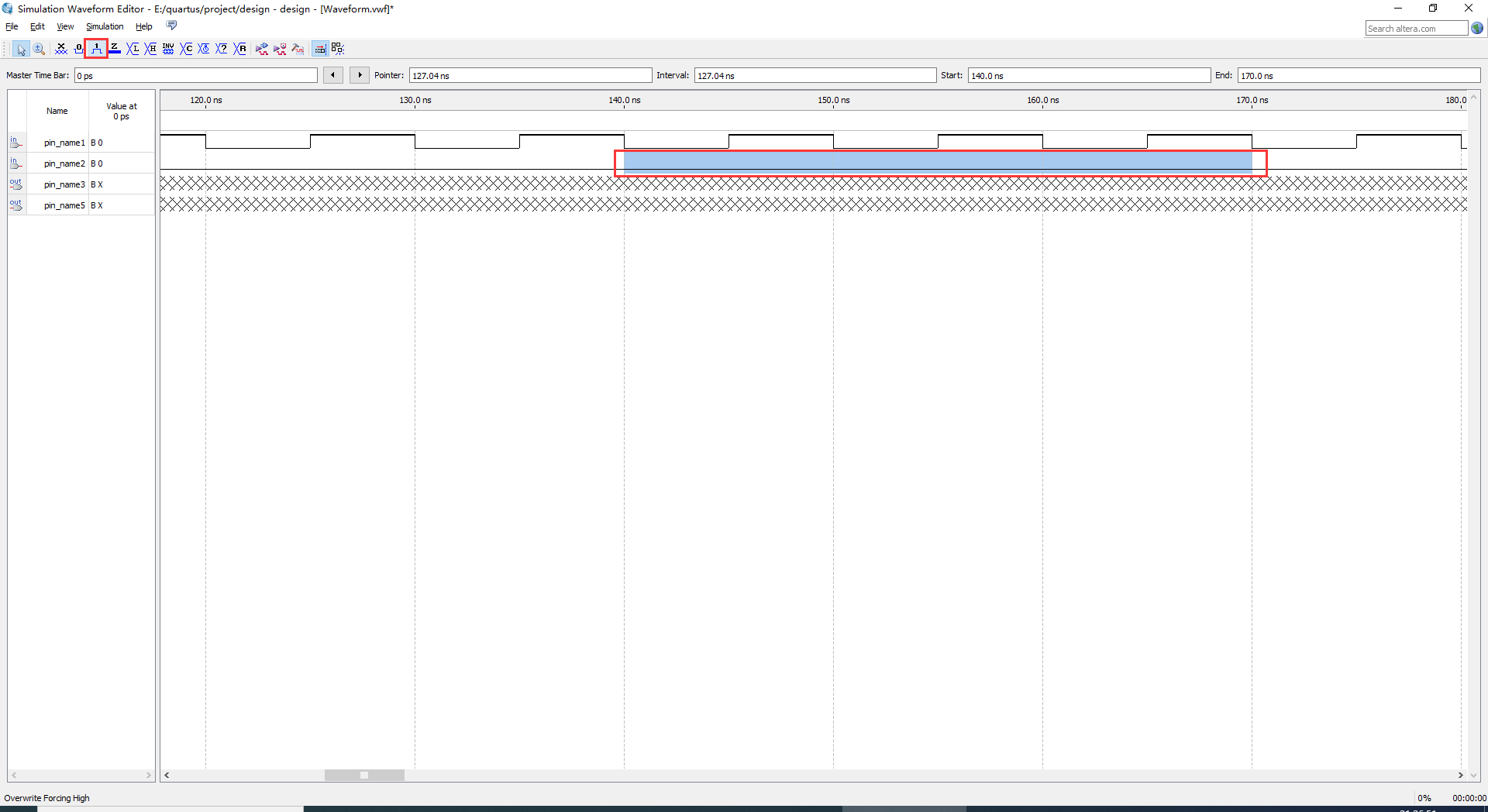

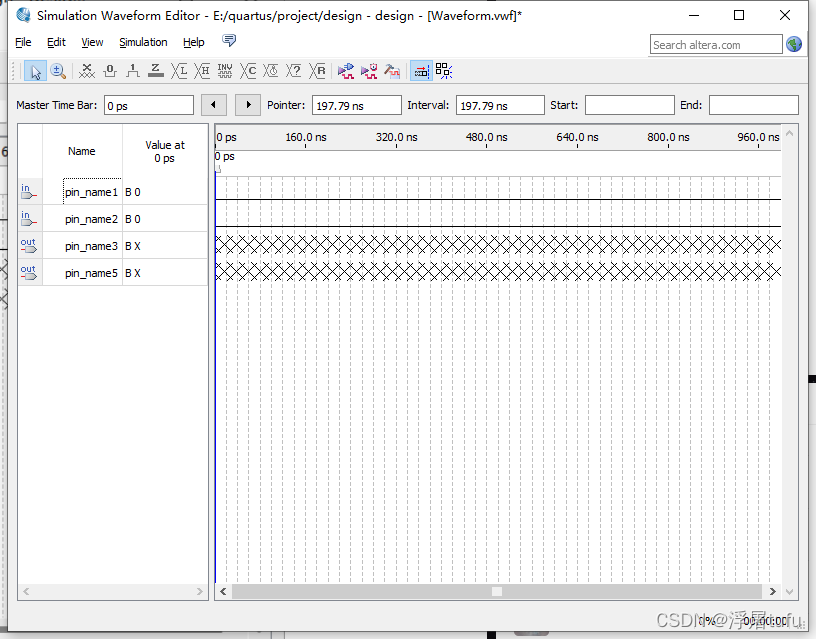

编辑输入CLK，产生时钟信号

在这里插入图片描述
输入D设置几个低电平和高电平
在这里插入图片描述
在这里插入图片描述

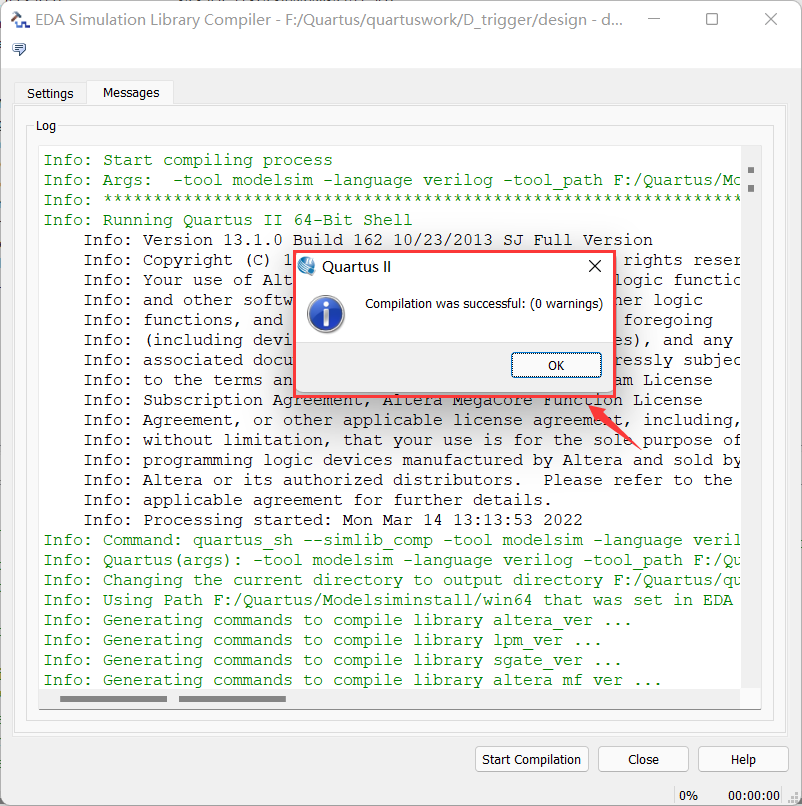

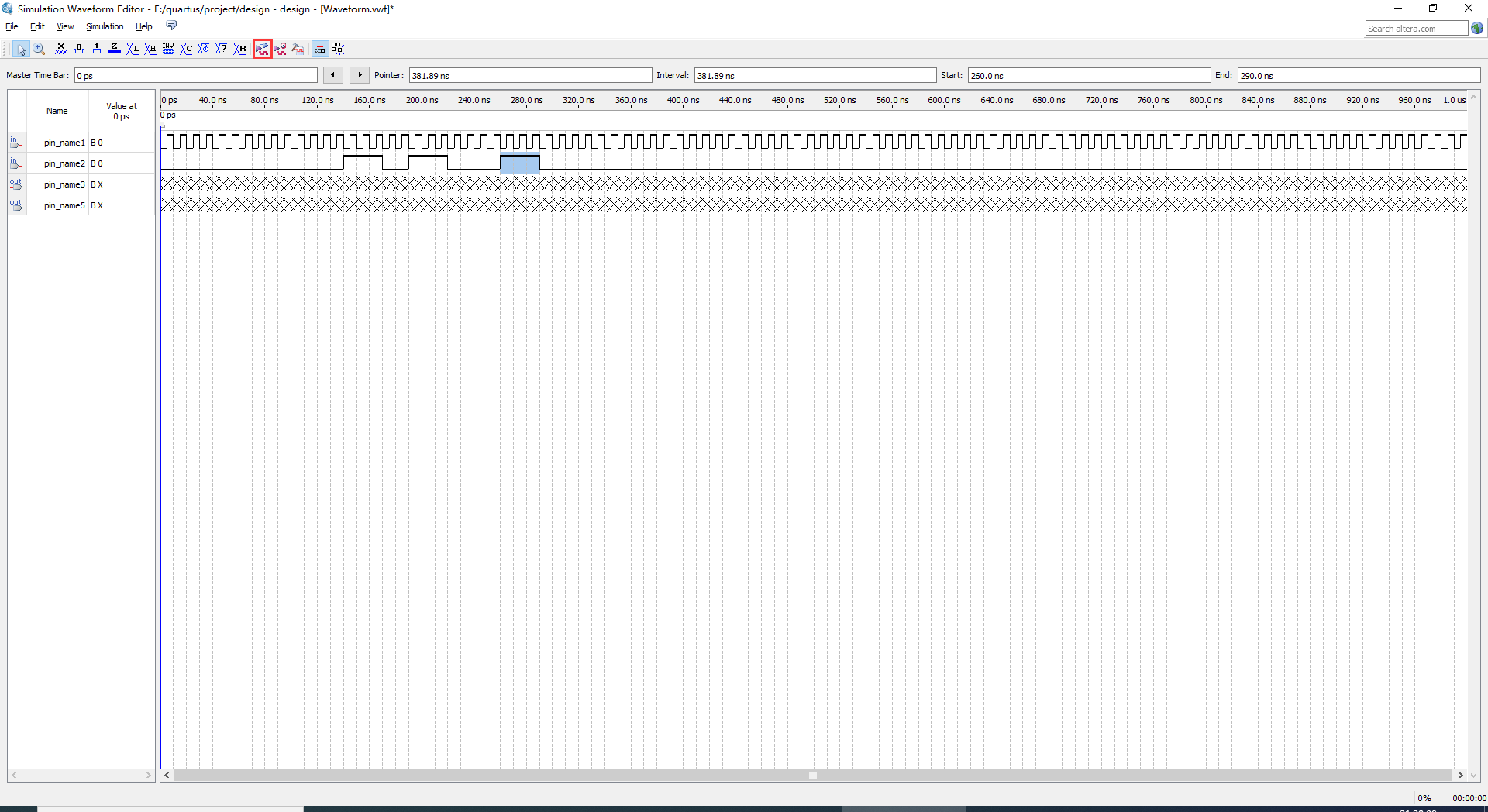

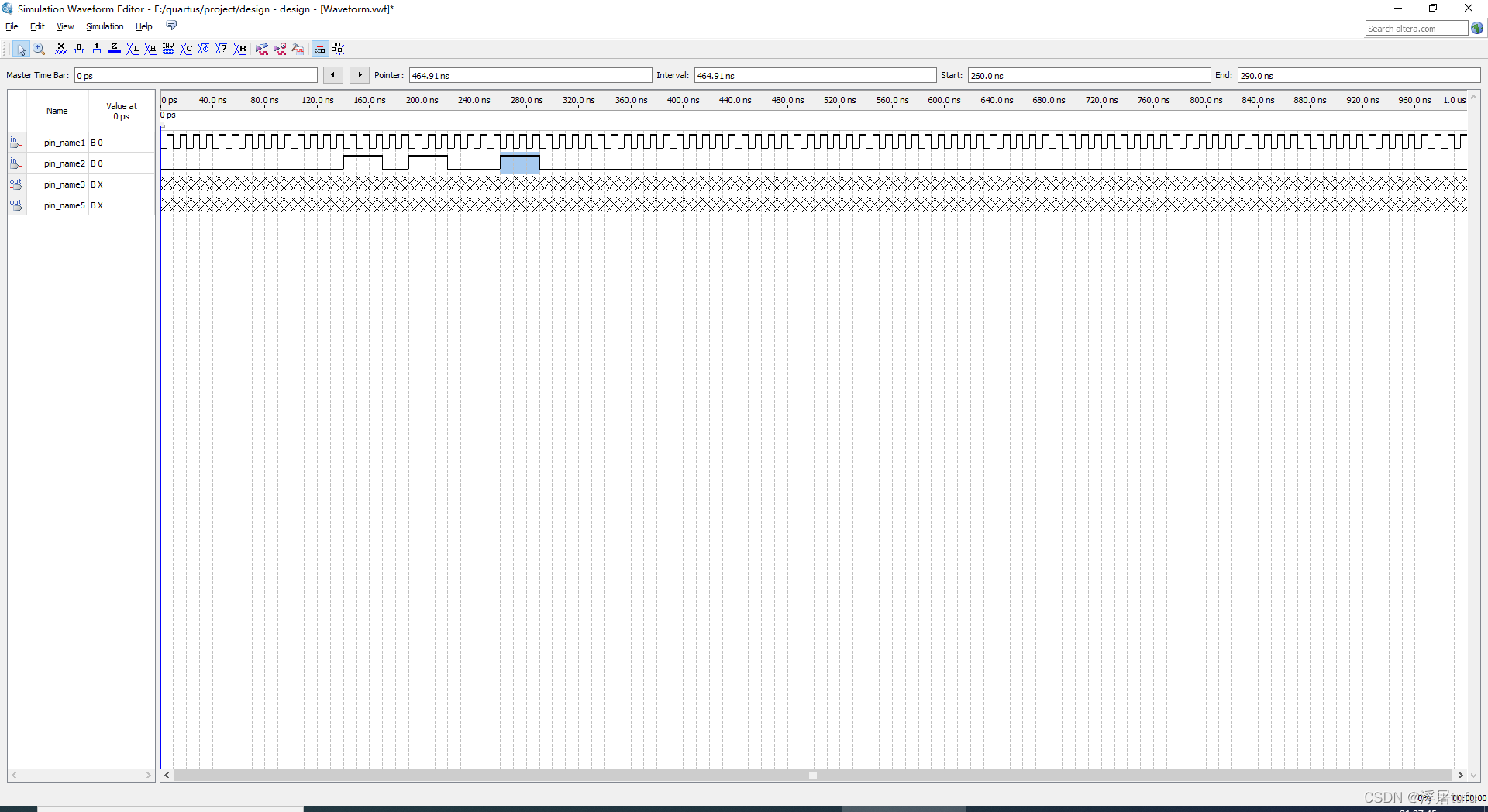

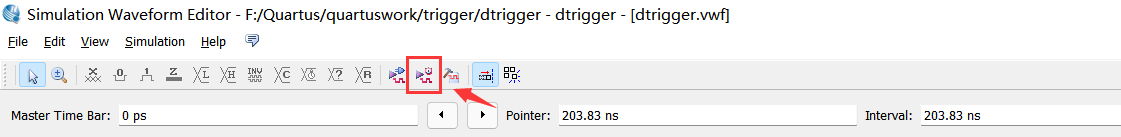

点击功能仿真编译按钮
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

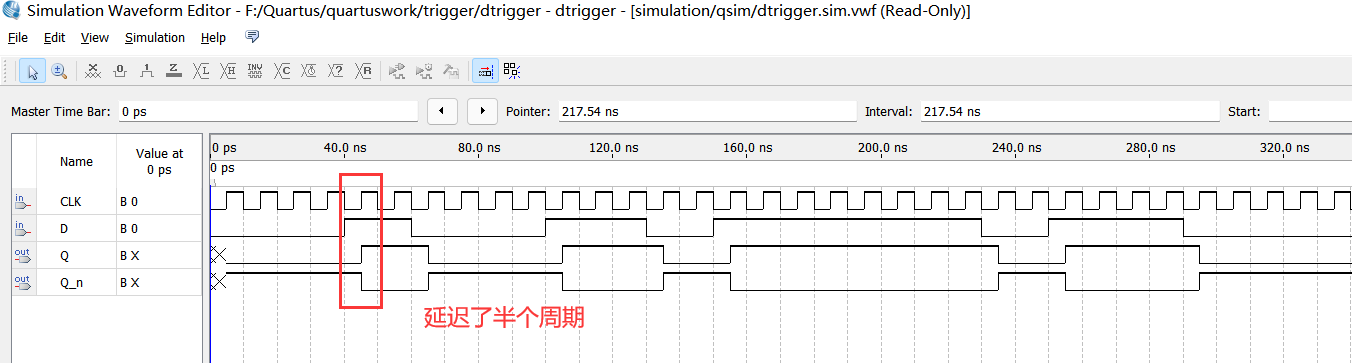

点击时序仿真按钮

在这里插入图片描述
在这里插入图片描述

七、调用D触发器并仿真

1.新建工程
2.新建原理图
在这里插入图片描述

3.编译
在这里插入图片描述

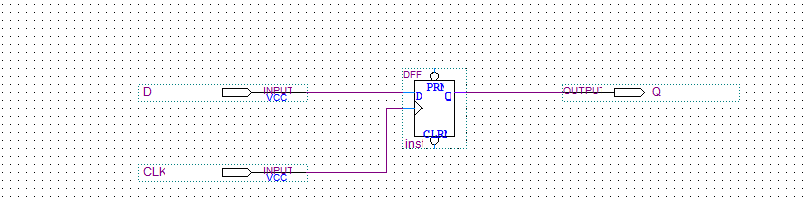

查看硬件原理图

在这里插入图片描述
4.仿真波形图

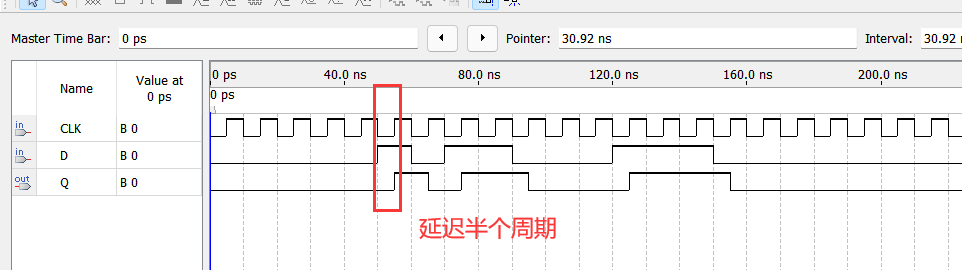

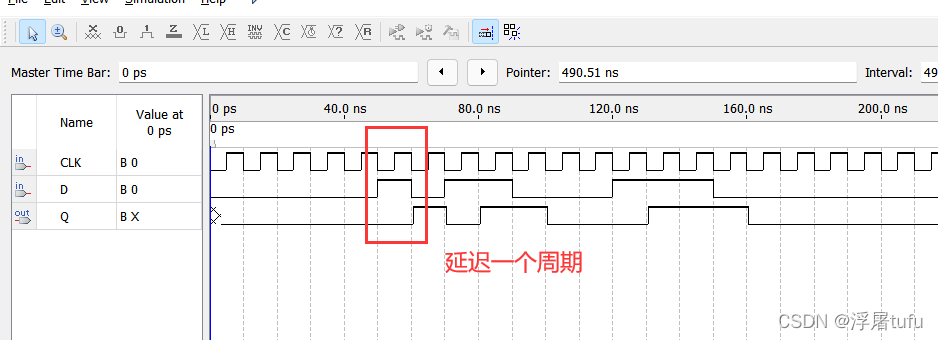

功能仿真波形图

在这里插入图片描述

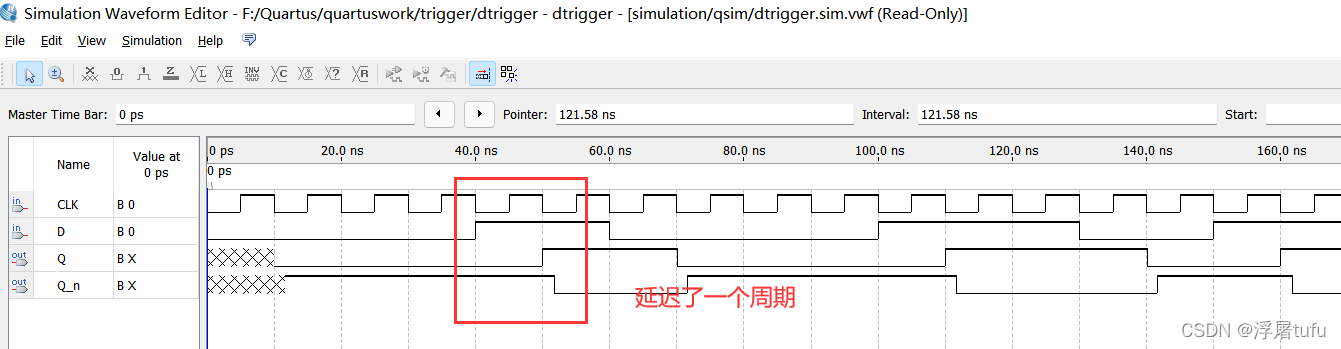

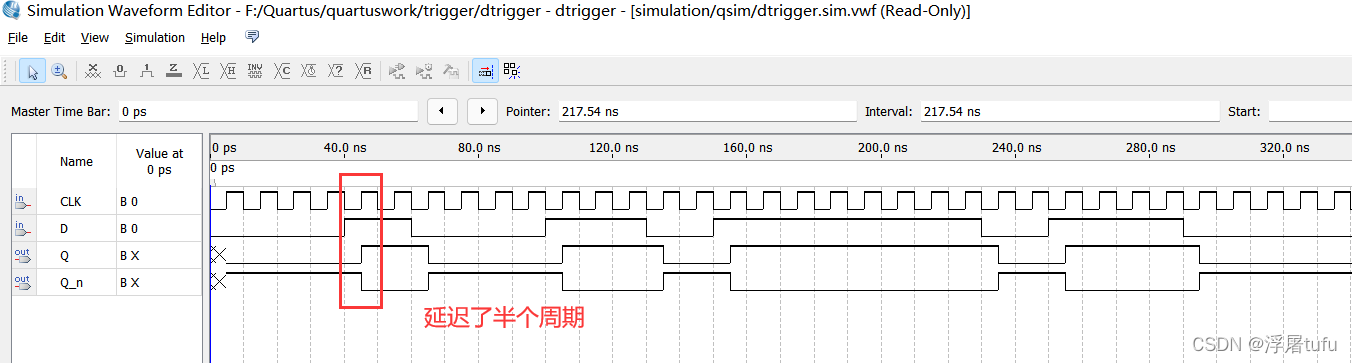

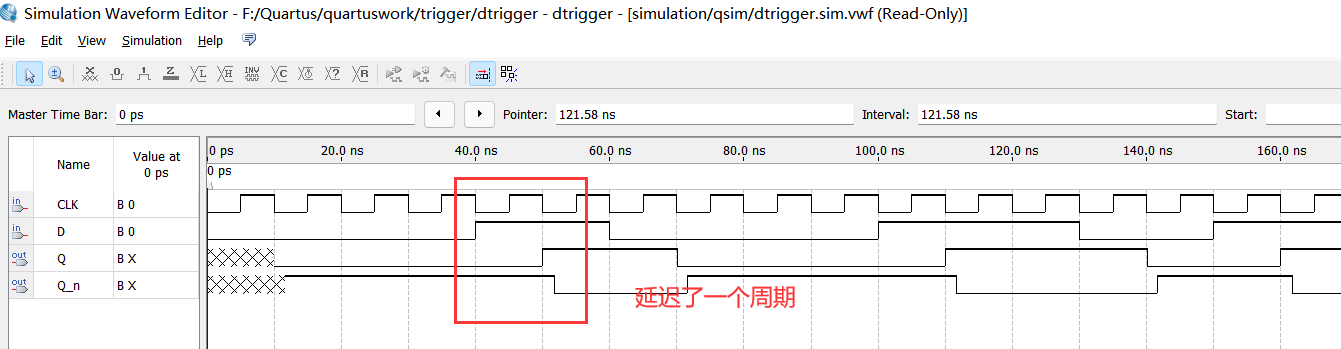

时序仿真波形图

在这里插入图片描述
