1、基本功能
双极/单级模式
在双极模式下作为双极性电源运行
在单级模式下作为正极性电压，正负（源、同步）电流的电源运行。想得到负极性电源，反向连接输出即可
CC/CV模式
CC模式 恒定电流电源运行
CV模式 恒定电压电源运行
信号源选择
DC直流信号 AC交流信号
测量功能，电流监控输出
序列功能
序列是一种自动执行预设内容的功能，由于内部信号源的设置可以按顺序更新，因此可以执行各种波形模拟（此项可以兼容信号发生器一部分功能）
2、面板介绍
显示部分与操作面板
3、序列编程
创建序列
脚本：是记录程序执行的顺序，在CC模式和CV模式各存在一个脚本；
程序：是记录多个步骤的输出模式，共计16个；
步骤：一个输出模式可以设置为一个步骤，共计最多有1024个步骤，模式内步骤数可以自由删减。

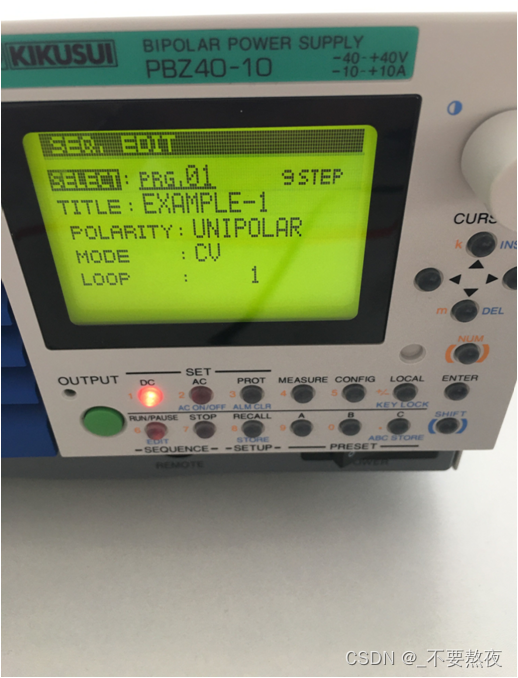

edit界面
按住shift+edit（run）进入到编辑界面

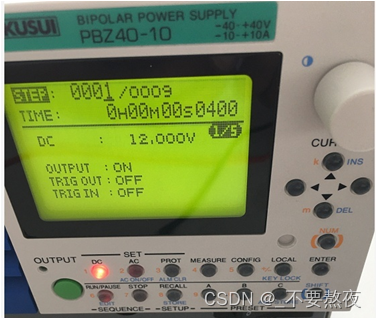

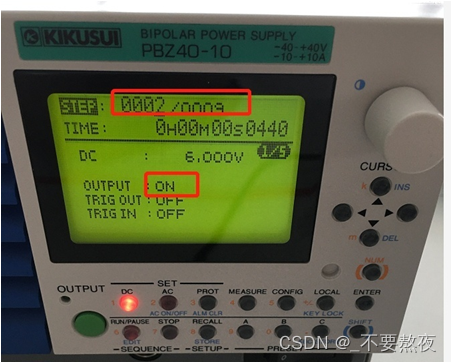

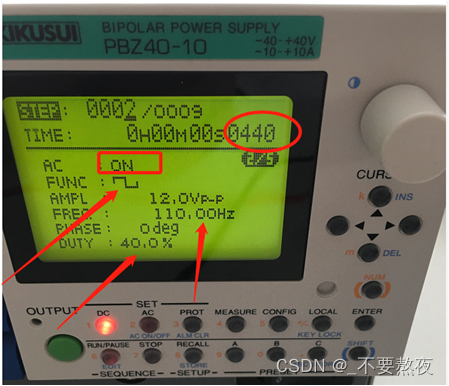

编辑step步骤（模式有5/9这数字指这段电压变化的步数），插入步骤是将光标移动到STEP处，按下shift+INS，删除步骤是将光标移动到STEP处，按下shift+DEL

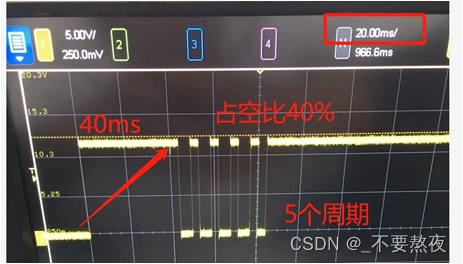

序列编辑好后，输出波形如下图
运行时，按一次run后，选择运行的波形后，再按一次run，就会按设置的输出对应波形
停止时：先关闭output，再按enter键，再回到主监控界面
4、总结
目前只接触到模拟信号和电子件的电性能试验，后续有新功能使用后再更新。
