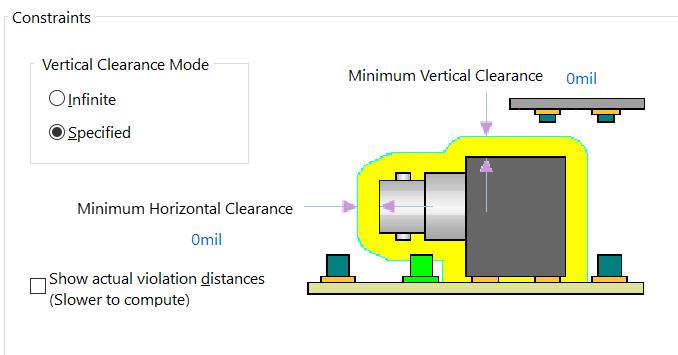

首先，明确3Dbody是放置在机械层的，在放置之前有必要设置下规则里的元件间隙，设置最小垂直间隙0mil。
讯享网
以画一个74HC573模型为例，点击菜单栏的Place->3D Body又或者使用快捷键P-B，会弹出一个3D body参数设置窗口：

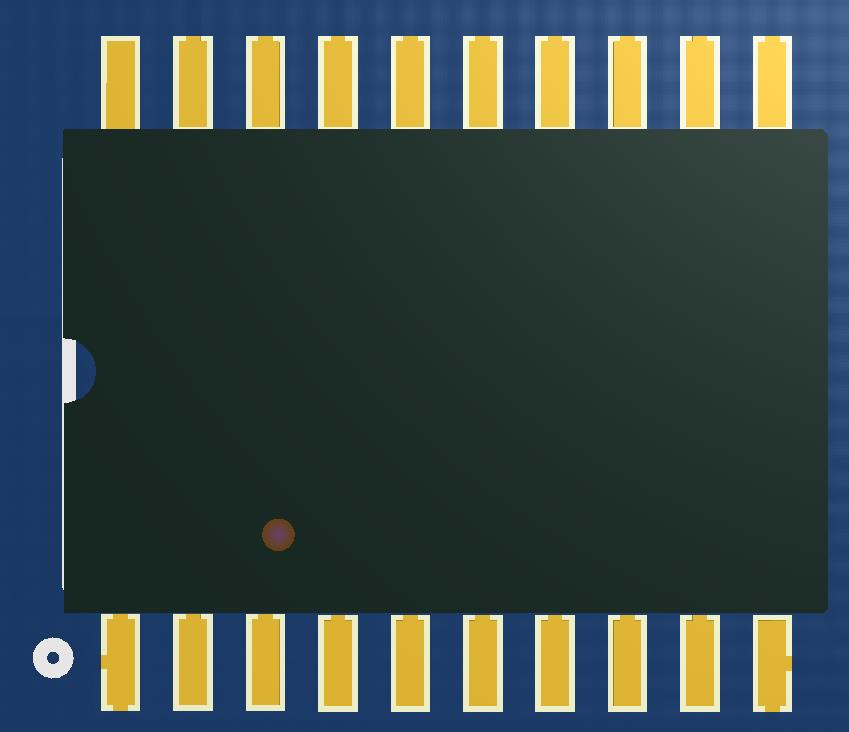

在3D模型类中选择Extruded(挤压)，在Overall Height和Standoff Height填上器件离板子的高度，要画的像点就先画573的芯片体，如图：
接着画引脚，先画一个后面可以复制。如图：
其实画3Dbody上去感觉就是装下逼，大多没什么用，不过有些产品要考虑到空间的分布就可以画3Dbody了解下。
