STM32F429 SDRAM片外内存读写笔记

科技前沿 • 2025-04-06 15:07 • 阅读 41

大家好，我是讯享网，很高兴认识大家。

#define Bank5_SDRAM_ADDR ((u32)(0XC0000000)) //SDRAM开始地址 unsigned int temp=； *(vu32*)(Bank5_SDRAM_ADDR+n)=temp; //写入 temp=*(vu32*)(Bank5_SDRAM_ADDR+n); //读出

讯享网

因为32位数据会占用4个BYTE内存地址，所以下一个可读写的地址为*(vu32*)(Bank5_SDRAM_ADDR+n+4)

方式二：宏定义函数

讯享网#define SDRAM_ADDR32(addr) *((vu32*)(Bank5_SDRAM_ADDR+addr*4)) SDRAM_ADDR32(addr)=temp; //写入 temp=SDRAM_ADDR32(addr)); //读出

方式三：定义数组指定片外地址

u16 testsram[n] __attribute__((at(0XC0000000))); __align(32) u8 mem2base[n] __attribute__((at(0XC0)));

align(32)定义数组为 32 字节对齐
首先,attribute,这个是用来指定变量或结构位域的特殊属性,该关键字后的双括弧中的内容是属性说明。
然后是at关键字,该关键字可以用来设置变量的绝对地址,也就是你可以通过这个关键字,指定某个变量处于内存里面的某个给定的地址.
不能在函数内定义, 局部变量是存放在栈区的, 栈区由编译器自动分配释放, 不能自定义绝对地址你可以放在函数外,作为全局变量,把大的数组定义在函数内部，栈都溢出了。

方式四：指针访问

讯享网 volatile unsigned int *p_test = (vu32*)(Bank5_SDRAM_ADDR+n); p_test[0]=temp；//写入 p_test[1]=temp+1；//写入,此时SDRAM地址自动+4； ....... temp=p_test[n]；//读出 //---------------------------------------------------------- volatile int *p_test = (volatile int*)(Bank5_SDRAM_ADDR+10); p_test=(int *) malloc(sizeof(int)*n); if(p_test== NULL) {
    statue=FALSE; return statue; } p_test[0]=-; p_test[1]=-; // p_test[0]=*(volatile int*)(Bank5_SDRAM_ADDR+10); // p_test[1]=*(volatile int*)(Bank5_SDRAM_ADDR+14); printf("p_test[0] = %d\n", p_test[0]); printf("p_test[1] = %d\n", p_test[1]); free(p_test); p_test=NULL; //测试OK

Keil MDK 使用malloc()&free()
1、勾选MicroLIB
2、#include “stdlib.h”
或程序包含头文件：rt_heap.h,stdlib.h。注意不要勾选MicroLIB。？？？

不能够直接这样读写浮点数

讯享网

float *p_test = (float*)(Bank5_SDRAM_ADDR+n);

这样读写*p_test程序会死掉。

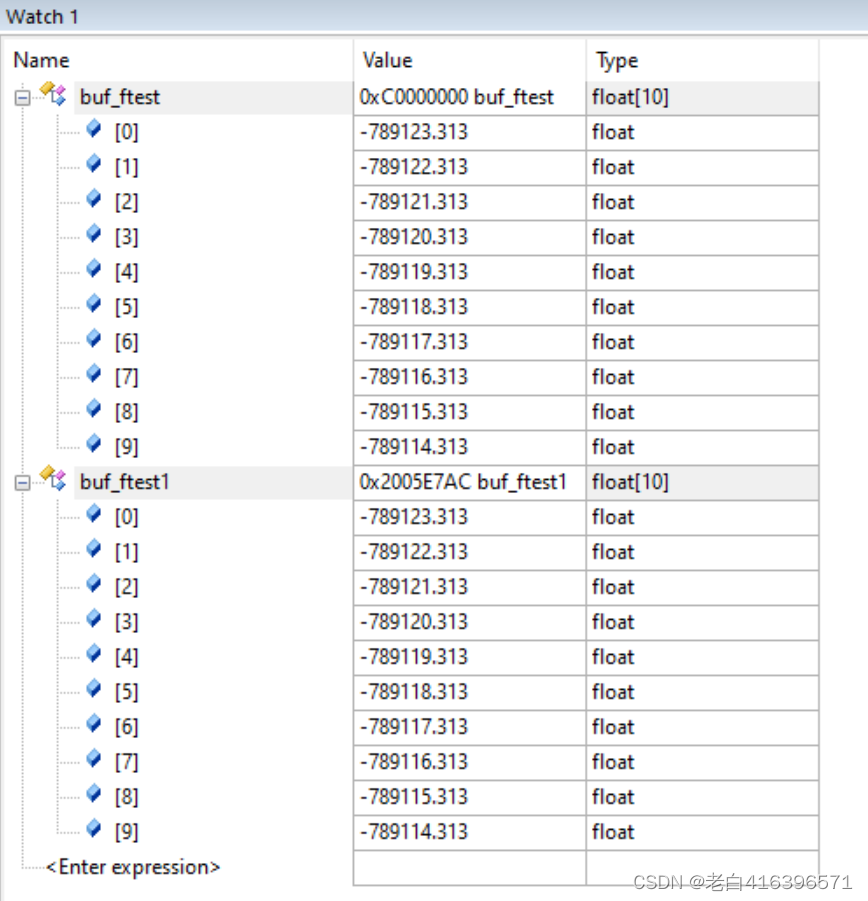

方式五：浮点数访问

讯享网float buf_ftest[10] __attribute__((at(0XC0000000)))={
   0}; float buf_ftest1[10]={
   0}; .............. for(int i=0;i<10;i++) {
    buf_ftest[i]=-.3216+i; } delay_ms(1); for(int i=0;i<10;i++) {
    buf_ftest1[i]=buf_ftest[i]; }

在这里插入图片描述

 RW_RAM1 0xC0000000 UNINIT 0x { ; RW data .ANY (sdram_area) }

讯享网unsigned char sram_buf[10]SDRAM_AREA_ATTRIBUTES={
   0} ; unsigned char sram_buf1[10]SDRAM_AREA_ATTRIBUTES={
   0} ; uint32_t sram_buf_addr[10]; uint32_t sram_buf1_addr[10]; .................... for(int i=0;i<10;i++) {
    sram_buf[i]=i; sram_buf1[i]=i+20; } delay_ms(1); for(int i=0;i<10;i++) {
    sram_buf_addr[i]=(uint32_t)&(sram_buf[i]); sram_buf1_addr[i]=(uint32_t)&(sram_buf1[i]); }

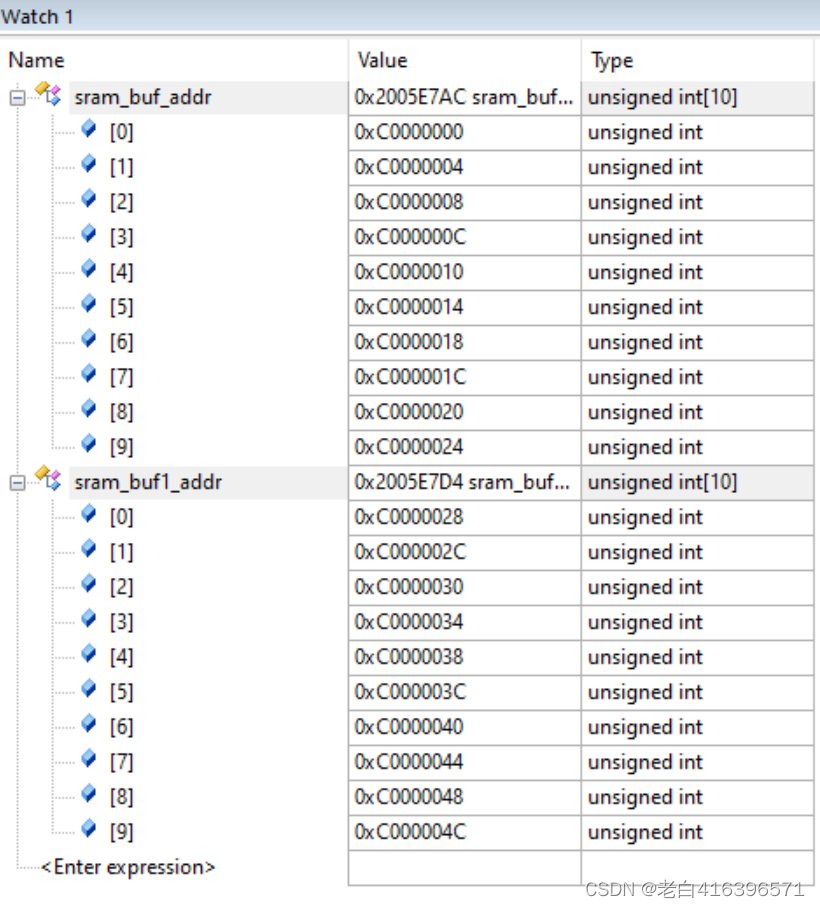

结果：
在这里插入图片描述

2、float

float sram_buf[10]SDRAM_AREA_ATTRIBUTES={
   0} ; float sram_buf1[10]SDRAM_AREA_ATTRIBUTES={
   0} ; uint32_t sram_buf_addr[10]; uint32_t sram_buf1_addr[10]; ............................ for(int i=0;i<10;i++) {
    sram_buf[i]=-.3216+i; sram_buf1[i]=-.3216+i+20; } delay_ms(1); for(int i=0;i<10;i++) {
    sram_buf_addr[i]=(uint32_t)&(sram_buf[i]); sram_buf1_addr[i]=(uint32_t)&(sram_buf1[i]); }

结果：
在这里插入图片描述
