一、结构体

AVFormatContext 这个结构体描述了一个媒体文件或媒体的构成和基本信息

AVCodecContext 这是一个描述编解码器上下文的数据结构，包含了众多编解码器需要的参数信

AVCodec 存储编码器信息的结构体

AVFrame 结构体一般用于存储原始数据（即非压缩数据，例如对视频来说是YUV，RGB，对音频来说是PCM），此外还包含了一些相关的信息。比如说，解码的时候存储了宏块类型表，QP表，运动矢量表等数据。编码的时候也存储了相关的数据。因此在使用FFMPEG进行码流分析的时候，AVFrame是一个很重要的结构体

AVPacket 存储压缩编码数据相关信息的结构体

SwsContext 结构体主要用于视频图像的转换，主要用两个函数来实现对结构体的操作：sws_scale，sws_getContext

AVstream 存储每一个视频、音频流信息的结构体

AVIOContext  管理输入输出数据的结构体

二、按类分

FFMPEG中结构体很多。最关键的结构体可以分成以下几类：

a)解协议（http,rtsp,rtmp,mms）

AVIOContext，URLProtocol，URLContext主要存储视音频使用的协议的类型以及状态。URLProtocol存储输入视音频使用的封装格式。每种协议都对应一个URLProtocol结构。（注意：FFMPEG中文件也被当做一种协议“file”）

b)解封装（flv,avi,rmvb,mp4）

AVFormatContext主要存储视音频封装格式中包含的信息；AVInputFormat存储输入视音频使用的封装格式。每种视音频封装格式都对应一个AVInputFormat 结构。

c)解码（h264,mpeg2,aac,mp3）

每个AVStream存储一个视频/音频流的相关数据；每个AVStream对应一个AVCodecContext，存储该视频/音频流使用解码方式的相关数据；每个AVCodecContext中对应一个AVCodec，包含该视频/音频对应的解码器。每种解码器都对应一个AVCodec结构。

d)存数据

视频的话，每个结构一般是存一帧；音频可能有好几帧

解码前数据：AVPacket

解码后数据：AVFrame

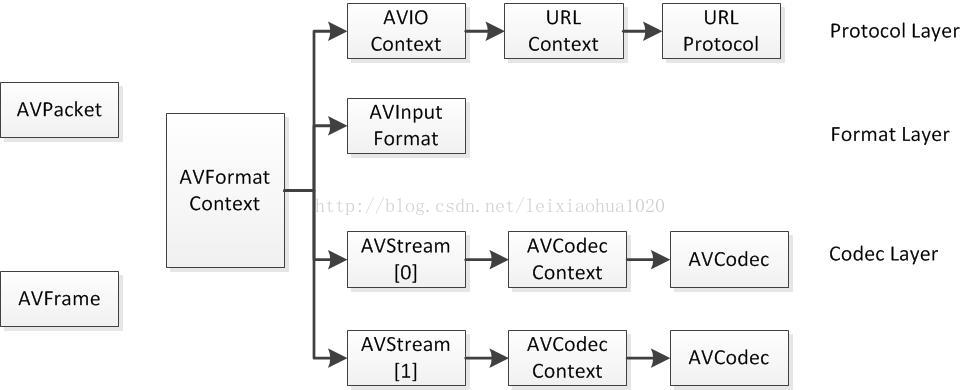

他们之间的对应关系如下所示：

讯享网

三、初始化和销毁

四、结构体解析

struct AVInputFormat *iformat; // 输入数据的封装格式 AVIOContext *pb; // 输入数据的缓存 unsigned int nb_streams; // 视音频流的个数 AVStream streams; // 视音频流 char filename[1024]；文件名 int64_t duration; // 时长（单位：微妙us） nt64_t bit_rate; // 比特率（单位bps，转换为kbps需要除以1000） AVDictionary *metadata; // 元数据

讯享网

视频的时长可以转换成HH:MM:SS的形式，示例代码如下：

讯享网AVFormatContext *pFormatCtx; CString timelong; ... //duration是以微秒为单位 //转换成hh:mm:ss形式 int tns, thh, tmm, tss; tns = (pFormatCtx->duration)/; thh = tns / 3600; tmm = (tns % 3600) / 60; tss = (tns % 60); timelong.Format("%02d:%02d:%02d",thh,tmm,tss);

视频的元数据（metadata）信息可以通过AVDictionary获取。元数据存储在AVDictionaryEntry结构体中，如下所示：

typedef struct AVDictionaryEntry { char *key; char *value; } AVDictionaryEntry;

每一条元数据分为key和value两个属性。
在ffmpeg中通过av_dict_get()函数获得视频的元数据。
下列代码显示了获取元数据并存入meta字符串变量的过程，注意每一条key和value之间有一个"\t:"，value之后有一个"\r\n"

讯享网//MetaData------------------------------------------------------------ //从AVDictionary获得 //需要用到AVDictionaryEntry对象 //CString author,copyright,description; CString meta=NULL,key,value; AVDictionaryEntry *m = NULL; //不用一个一个找出来 /* m=av_dict_get(pFormatCtx->metadata,"author",m,0); author.Format("作者：%s",m->value); m=av_dict_get(pFormatCtx->metadata,"copyright",m,0); copyright.Format("版权：%s",m->value); m=av_dict_get(pFormatCtx->metadata,"description",m,0); description.Format("描述：%s",m->value); */ //使用循环读出 //(需要读取的数据，字段名称，前一条字段（循环时使用），参数) while(m=av_dict_get(pFormatCtx->metadata,"",m,AV_DICT_IGNORE_SUFFIX)){ key.Format(m->key); value.Format(m->value); meta+=key+"\t:"+value+"\r\n" ; }

enum AVMediaType codec_type; // 编解码器的类型（视频，音频...） struct AVCodec *codec; // 采用的解码器AVCodec（H.264,MPEG2...） int bit_rate; //平均比特率 uint8_t *extradata; int extradata_size; // 针对特定编码器包含的附加信息（例如对于H.264解码器来说，存储SPS，PPS等） AVRational time_base; // 根据该参数，可以把PTS转化为实际的时间（单位为秒s） int width, height; // 如果是视频的话，代表宽和高 int refs; // 运动估计参考帧的个数（H.264的话会有多帧，MPEG2这类的一般就没有了） int sample_rate; // 采样率（音频） int channels; // 声道数（音频） enum AVSampleFormat sample_fmt; // 采样格式 int profile; // 型（H.264里面就有，其他编码标准应该也有） int level; // 级（和profile差不太多）

讯享网enum AVMediaType { AVMEDIA_TYPE_UNKNOWN = -1, ///< Usually treated as AVMEDIA_TYPE_DATA AVMEDIA_TYPE_VIDEO, AVMEDIA_TYPE_AUDIO, AVMEDIA_TYPE_DATA, ///< Opaque data information usually continuous AVMEDIA_TYPE_SUBTITLE, AVMEDIA_TYPE_ATTACHMENT, ///< Opaque data information usually sparse AVMEDIA_TYPE_NB };

enum AVSampleFormat { AV_SAMPLE_FMT_NONE = -1, AV_SAMPLE_FMT_U8, ///< unsigned 8 bits AV_SAMPLE_FMT_S16, ///< signed 16 bits AV_SAMPLE_FMT_S32, ///< signed 32 bits AV_SAMPLE_FMT_FLT, ///< float AV_SAMPLE_FMT_DBL, ///< double AV_SAMPLE_FMT_U8P, ///< unsigned 8 bits, planar AV_SAMPLE_FMT_S16P, ///< signed 16 bits, planar AV_SAMPLE_FMT_S32P, ///< signed 32 bits, planar AV_SAMPLE_FMT_FLTP, ///< float, planar AV_SAMPLE_FMT_DBLP, ///< double, planar AV_SAMPLE_FMT_NB ///< Number of sample formats. DO NOT USE if linking dynamically };

讯享网#define FF_PROFILE_UNKNOWN -99 #define FF_PROFILE_RESERVED -100 #define FF_PROFILE_AAC_MAIN 0 #define FF_PROFILE_AAC_LOW 1 #define FF_PROFILE_AAC_SSR 2 #define FF_PROFILE_AAC_LTP 3 #define FF_PROFILE_AAC_HE 4 #define FF_PROFILE_AAC_HE_V2 28 #define FF_PROFILE_AAC_LD 22 #define FF_PROFILE_AAC_ELD 38 #define FF_PROFILE_DTS 20 #define FF_PROFILE_DTS_ES 30 #define FF_PROFILE_DTS_96_24 40 #define FF_PROFILE_DTS_HD_HRA 50 #define FF_PROFILE_DTS_HD_MA 60 #define FF_PROFILE_MPEG2_422 0 #define FF_PROFILE_MPEG2_HIGH 1 #define FF_PROFILE_MPEG2_SS 2 #define FF_PROFILE_MPEG2_SNR_SCALABLE 3 #define FF_PROFILE_MPEG2_MAIN 4 #define FF_PROFILE_MPEG2_SIMPLE 5 #define FF_PROFILE_H264_CONSTRAINED (1<<9) // 8+1; constraint_set1_flag #define FF_PROFILE_H264_INTRA (1<<11) // 8+3; constraint_set3_flag #define FF_PROFILE_H264_BASELINE 66 #define FF_PROFILE_H264_CONSTRAINED_BASELINE (66|FF_PROFILE_H264_CONSTRAINED) #define FF_PROFILE_H264_MAIN 77 #define FF_PROFILE_H264_EXTENDED 88 #define FF_PROFILE_H264_HIGH 100 #define FF_PROFILE_H264_HIGH_10 110 #define FF_PROFILE_H264_HIGH_10_INTRA (110|FF_PROFILE_H264_INTRA) #define FF_PROFILE_H264_HIGH_422 122 #define FF_PROFILE_H264_HIGH_422_INTRA (122|FF_PROFILE_H264_INTRA) #define FF_PROFILE_H264_HIGH_444 144 #define FF_PROFILE_H264_HIGH_444_PREDICTIVE 244 #define FF_PROFILE_H264_HIGH_444_INTRA (244|FF_PROFILE_H264_INTRA) #define FF_PROFILE_H264_CAVLC_444 44 #define FF_PROFILE_VC1_SIMPLE 0 #define FF_PROFILE_VC1_MAIN 1 #define FF_PROFILE_VC1_COMPLEX 2 #define FF_PROFILE_VC1_ADVANCED 3 #define FF_PROFILE_MPEG4_SIMPLE 0 #define FF_PROFILE_MPEG4_SIMPLE_SCALABLE 1 #define FF_PROFILE_MPEG4_CORE 2 #define FF_PROFILE_MPEG4_MAIN 3 #define FF_PROFILE_MPEG4_N_BIT 4 #define FF_PROFILE_MPEG4_SCALABLE_TEXTURE 5 #define FF_PROFILE_MPEG4_SIMPLE_FACE_ANIMATION 6 #define FF_PROFILE_MPEG4_BASIC_ANIMATED_TEXTURE 7 #define FF_PROFILE_MPEG4_HYBRID 8 #define FF_PROFILE_MPEG4_ADVANCED_REAL_TIME 9 #define FF_PROFILE_MPEG4_CORE_SCALABLE 10 #define FF_PROFILE_MPEG4_ADVANCED_CODING 11 #define FF_PROFILE_MPEG4_ADVANCED_CORE 12 #define FF_PROFILE_MPEG4_ADVANCED_SCALABLE_TEXTURE 13 #define FF_PROFILE_MPEG4_SIMPLE_STUDIO 14 #define FF_PROFILE_MPEG4_ADVANCED_SIMPLE 15

三、AVCodec
AVCodec是存储编解码器信息的结构体。
最主要的几个变量：

const char *name; // 编解码器的名字，比较短 const char *long_name; // 编解码器的名字，全称，比较长 enum AVMediaType type; // 指明了类型，是视频，音频，还是字幕 enum AVCodecID id; // ID，不重复 const AVRational *supported_framerates; // 支持的帧率（仅视频） const enum AVPixelFormat *pix_fmts; // 支持的像素格式（仅视频） const int *supported_samplerates; // 支持的采样率（仅音频） const enum AVSampleFormat *sample_fmts; // 支持的采样格式（仅音频） const uint64_t *channel_layouts; // 支持的声道数（仅音频） int priv_data_size; // 私有数据的大小

详细介绍几个变量：
1.enum AVMediaType type
AVMediaType定义如下：

讯享网enum AVMediaType { AVMEDIA_TYPE_UNKNOWN = -1, ///< Usually treated as AVMEDIA_TYPE_DATA AVMEDIA_TYPE_VIDEO, AVMEDIA_TYPE_AUDIO, AVMEDIA_TYPE_DATA, ///< Opaque data information usually continuous AVMEDIA_TYPE_SUBTITLE, AVMEDIA_TYPE_ATTACHMENT, ///< Opaque data information usually sparse AVMEDIA_TYPE_NB };

enum AVCodecID { AV_CODEC_ID_NONE, /* video codecs */ AV_CODEC_ID_MPEG1VIDEO, AV_CODEC_ID_MPEG2VIDEO, ///< preferred ID for MPEG-1/2 video decoding AV_CODEC_ID_MPEG2VIDEO_XVMC, AV_CODEC_ID_H261, AV_CODEC_ID_H263, AV_CODEC_ID_RV10, AV_CODEC_ID_RV20, AV_CODEC_ID_MJPEG, AV_CODEC_ID_MJPEGB, AV_CODEC_ID_LJPEG, AV_CODEC_ID_SP5X, AV_CODEC_ID_JPEGLS, AV_CODEC_ID_MPEG4, AV_CODEC_ID_RAWVIDEO, AV_CODEC_ID_MSMPEG4V1, AV_CODEC_ID_MSMPEG4V2, AV_CODEC_ID_MSMPEG4V3, AV_CODEC_ID_WMV1, AV_CODEC_ID_WMV2, AV_CODEC_ID_H263P, AV_CODEC_ID_H263I, AV_CODEC_ID_FLV1, AV_CODEC_ID_SVQ1, AV_CODEC_ID_SVQ3, AV_CODEC_ID_DVVIDEO, AV_CODEC_ID_HUFFYUV, AV_CODEC_ID_CYUV, AV_CODEC_ID_H264, ...（代码太长，略） }

讯享网enum AVPixelFormat { AV_PIX_FMT_NONE = -1, AV_PIX_FMT_YUV420P, ///< planar YUV 4:2:0, 12bpp, (1 Cr & Cb sample per 2x2 Y samples) AV_PIX_FMT_YUYV422, ///< packed YUV 4:2:2, 16bpp, Y0 Cb Y1 Cr AV_PIX_FMT_RGB24, ///< packed RGB 8:8:8, 24bpp, RGBRGB... AV_PIX_FMT_BGR24, ///< packed RGB 8:8:8, 24bpp, BGRBGR... AV_PIX_FMT_YUV422P, ///< planar YUV 4:2:2, 16bpp, (1 Cr & Cb sample per 2x1 Y samples) AV_PIX_FMT_YUV444P, ///< planar YUV 4:4:4, 24bpp, (1 Cr & Cb sample per 1x1 Y samples) AV_PIX_FMT_YUV410P, ///< planar YUV 4:1:0, 9bpp, (1 Cr & Cb sample per 4x4 Y samples) AV_PIX_FMT_YUV411P, ///< planar YUV 4:1:1, 12bpp, (1 Cr & Cb sample per 4x1 Y samples) AV_PIX_FMT_GRAY8, ///< Y , 8bpp AV_PIX_FMT_MONOWHITE, ///< Y , 1bpp, 0 is white, 1 is black, in each byte pixels are ordered from the msb to the lsb AV_PIX_FMT_MONOBLACK, ///< Y , 1bpp, 0 is black, 1 is white, in each byte pixels are ordered from the msb to the lsb AV_PIX_FMT_PAL8, ///< 8 bit with PIX_FMT_RGB32 palette AV_PIX_FMT_YUVJ420P, ///< planar YUV 4:2:0, 12bpp, full scale (JPEG), deprecated in favor of PIX_FMT_YUV420P and setting color_range AV_PIX_FMT_YUVJ422P, ///< planar YUV 4:2:2, 16bpp, full scale (JPEG), deprecated in favor of PIX_FMT_YUV422P and setting color_range AV_PIX_FMT_YUVJ444P, ///< planar YUV 4:4:4, 24bpp, full scale (JPEG), deprecated in favor of PIX_FMT_YUV444P and setting color_range AV_PIX_FMT_XVMC_MPEG2_MC,///< XVideo Motion Acceleration via common packet passing AV_PIX_FMT_XVMC_MPEG2_IDCT, ...（代码太长，略） }

enum AVSampleFormat { AV_SAMPLE_FMT_NONE = -1, AV_SAMPLE_FMT_U8, ///< unsigned 8 bits AV_SAMPLE_FMT_S16, ///< signed 16 bits AV_SAMPLE_FMT_S32, ///< signed 32 bits AV_SAMPLE_FMT_FLT, ///< float AV_SAMPLE_FMT_DBL, ///< double AV_SAMPLE_FMT_U8P, ///< unsigned 8 bits, planar AV_SAMPLE_FMT_S16P, ///< signed 16 bits, planar AV_SAMPLE_FMT_S32P, ///< signed 32 bits, planar AV_SAMPLE_FMT_FLTP, ///< float, planar AV_SAMPLE_FMT_DBLP, ///< double, planar AV_SAMPLE_FMT_NB ///< Number of sample formats. DO NOT USE if linking dynamically };

每一个编解码器对应一个该结构体，查看一下ffmpeg的源代码，我们可以看一下H.264解码器的结构体如下所示（h264.c）：

讯享网AVCodec ff_h264_decoder = { .name = "h264", .type = AVMEDIA_TYPE_VIDEO, .id = CODEC_ID_H264, .priv_data_size = sizeof(H264Context), .init = ff_h264_decode_init, .close = ff_h264_decode_end, .decode = decode_frame, .capabilities = /*CODEC_CAP_DRAW_HORIZ_BAND |*/ CODEC_CAP_DR1 | CODEC_CAP_DELAY | CODEC_CAP_SLICE_THREADS | CODEC_CAP_FRAME_THREADS, .flush= flush_dpb, .long_name = NULL_IF_CONFIG_SMALL("H.264 / AVC / MPEG-4 AVC / MPEG-4 part 10"), .init_thread_copy = ONLY_IF_THREADS_ENABLED(decode_init_thread_copy), .update_thread_context = ONLY_IF_THREADS_ENABLED(decode_update_thread_context), .profiles = NULL_IF_CONFIG_SMALL(profiles), .priv_class = &h264_class, };

JPEG2000解码器结构体（j2kdec.c）

AVCodec ff_jpeg2000_decoder = { .name = "j2k", .type = AVMEDIA_TYPE_VIDEO, .id = CODEC_ID_JPEG2000, .priv_data_size = sizeof(J2kDecoderContext), .init = j2kdec_init, .close = decode_end, .decode = decode_frame, .capabilities = CODEC_CAP_EXPERIMENTAL, .long_name = NULL_IF_CONFIG_SMALL("JPEG 2000"), .pix_fmts = (const enum PixelFormat[]) {PIX_FMT_GRAY8, PIX_FMT_RGB24, PIX_FMT_NONE} };

下面简单介绍一下遍历ffmpeg中的解码器信息的方法（这些解码器以一个链表的形式存储）：

1.注册所有编解码器：av_register_all();

2.声明一个AVCodec类型的指针，比如说AVCodec* first_c;

3.调用av_codec_next()函数，即可获得指向链表下一个解码器的指针，循环往复可以获得所有解码器的信息。注意，如果想要获得指向第一个解码器的指针，则需要将该函数的参数设置为NULL。

四、AVPacket
AVPacket是存储压缩编码数据相关信息的结构体。保存的是解码前的数据
在AVPacket结构体中，重要的变量有以下几个：

讯享网// 压缩编码的数据。 // 例如对于H.264来说。1个AVPacket的data通常对应一个NAL。 // 注意：在这里只是对应，而不是一模一样。 // 他们之间有微小的差别：使用FFMPEG类库分离出多媒体文件中的H.264码流。 // 因此在使用FFMPEG进行视音频处理的时候，常常可以将得到的AVPacket的data数据直接写成文件， // 从而得到视音频的码流文件。 uint8_t *data; int size； // data的大小 int64_t pts； // 显示时间戳 int64_t dts； // 解码时间戳 int stream_index； // 标识该AVPacket所属的视频/音频流。

这个结构体虽然比较简单，但是非常的常用。
五、AVFrame
  AVFrame是包含码流参数较多的结构体。保存解码之后的数据。AVFrame结构体一般用于存储原始数据（即非压缩数据，例如对视频来说是YUV，RGB，对音频来说是PCM），此外还包含了一些相关的信息。比如说，解码的时候存储了宏块类型表，QP表，运动矢量表等数据。编码的时候也存储了相关的数据。因此在使用FFMPEG进行码流分析的时候，AVFrame是一个很重要的结构体。

下面看几个主要变量的作用（在这里考虑解码的情况）：

uint8_t *data[AV_NUM_DATA_POINTERS]; // 解码后原始数据（对视频来说是YUV，RGB，对音频来说是PCM） int linesize[AV_NUM_DATA_POINTERS]; // data中“一行”数据的大小。注意：未必等于图像的宽，一般大于图像的宽。 int width, height; // 视频帧宽和高（1920x1080,1280x720...） int nb_samples; // 音频的一个AVFrame中可能包含多个音频帧，在此标记包含了几个 int format; // 解码后原始数据类型（YUV420，YUV422，RGB24...） int key_frame; // 是否是关键帧 enum AVPictureType pict_type; // 帧类型（I,B,P...） AVRational sample_aspect_ratio; // 宽高比（16:9，4:3...） int64_t pts; // 显示时间戳 int coded_picture_number; // 编码帧序号 int display_picture_number; // 显示帧序号 int8_t *qscale_table; // QP表 uint8_t *mbskip_table; // 跳过宏块表 int16_t (*motion_val[2])[2]; // 运动矢量表 uint32_t *mb_type; // 宏块类型表 short *dct_coeff; // DCT系数，这个没有提取过 int8_t *ref_index[2]; // 运动估计参考帧列表（貌似H.264这种比较新的标准才会涉及到多参考帧） int interlaced_frame; // 是否是隔行扫描 uint8_t motion_subsample_log2; //一个宏块中的运动矢量采样个数，取log的

重点分析一下几个需要一定的理解的变量：
1.data[]
对于packed格式的数据（例如RGB24），会存到data[0]里面。
对于planar格式的数据（例如YUV420P），则会分开成data[0]，data[1]，data[2]…（YUV420P中data[0]存Y，data[1]存U，data[2]存V）
具体参见：FFMPEG 实现 YUV，RGB各种图像原始数据之间的转换（swscale）
2.pict_type
包含以下类型：

讯享网enum AVPictureType { AV_PICTURE_TYPE_NONE = 0, ///< Undefined AV_PICTURE_TYPE_I, ///< Intra AV_PICTURE_TYPE_P, ///< Predicted AV_PICTURE_TYPE_B, ///< Bi-dir predicted AV_PICTURE_TYPE_S, ///< S(GMC)-VOP MPEG4 AV_PICTURE_TYPE_SI, ///< Switching Intra AV_PICTURE_TYPE_SP, ///< Switching Predicted AV_PICTURE_TYPE_BI, ///< BI type };

/ * rational number numerator/denominator */ typedef struct AVRational{ int num; ///< numerator int den; ///< denominator } AVRational;

4.qscale_table
QP表指向一块内存，里面存储的是每个宏块的QP值。宏块的标号是从左往右，一行一行的来的。每个宏块对应1个QP。
qscale_table[0]就是第1行第1列宏块的QP值；qscale_table[1]就是第1行第2列宏块的QP值；qscale_table[2]就是第1行第3列宏块的QP值。以此类推…
宏块的个数用下式计算：
注：宏块大小是16x16的。
每行宏块数：

讯享网int mb_stride = pCodecCtx->width/16+1;

宏块的总数：

int mb_sum = ((pCodecCtx->height+15)>>4)*(pCodecCtx->width/16+1);

5.motion_subsample_log2

1个运动矢量所能代表的画面大小（用宽或者高表示，单位是像素），注意，这里取了log2。

代码注释中给出以下数据：

4->16x16, 3->8x8, 2-> 4x4, 1-> 2x2

即1个运动矢量代表16x16的画面的时候，该值取4；1个运动矢量代表8x8的画面的时候，该值取3…以此类推

6.motion_val

运动矢量表存储了一帧视频中的所有运动矢量。

该值的存储方式比较特别：

讯享网int16_t (*motion_val[2])[2];

注释中给了一段代码：

int mv_sample_log2= 4 - motion_subsample_log2; int mb_width= (width+15)>>4; int mv_stride= (mb_width << mv_sample_log2) + 1; motion_val[direction][x + y*mv_stride][0->mv_x, 1->mv_y];

大概知道了该数据的结构：

1.首先分为两个列表L0和L1

2.每个列表（L0或L1）存储了一系列的MV（每个MV对应一个画面，大小由motion_subsample_log2决定）

3.每个MV分为横坐标和纵坐标（x,y）

注意，在FFMPEG中MV和MB在存储的结构上是没有什么关联的，第1个MV是屏幕上左上角画面的MV（画面的大小取决于motion_subsample_log2），第2个MV是屏幕上第1行第2列的画面的MV，以此类推。因此在一个宏块（16x16）的运动矢量很有可能如下图所示（line代表一行运动矢量的个数）：

讯享网//例如8x8划分的运动矢量与宏块的关系： //------------------------- //| | | //|mv[x] |mv[x+1] | //------------------------- //| | | //|mv[x+line]|mv[x+line+1]| //-------------------------

7.mb_type

宏块类型表存储了一帧视频中的所有宏块的类型。其存储方式和QP表差不多。只不过其是uint32类型的，而QP表是uint8类型的。每个宏块对应一个宏块类型变量。

宏块类型如下定义所示：

//The following defines may change, don't expect compatibility if you use them. #define MB_TYPE_INTRA4x4 0x0001 #define MB_TYPE_INTRA16x16 0x0002 //FIXME H.264-specific #define MB_TYPE_INTRA_PCM 0x0004 //FIXME H.264-specific #define MB_TYPE_16x16 0x0008 #define MB_TYPE_16x8 0x0010 #define MB_TYPE_8x16 0x0020 #define MB_TYPE_8x8 0x0040 #define MB_TYPE_INTERLACED 0x0080 #define MB_TYPE_DIRECT2 0x0100 //FIXME #define MB_TYPE_ACPRED 0x0200 #define MB_TYPE_GMC 0x0400 #define MB_TYPE_SKIP 0x0800 #define MB_TYPE_P0L0 0x1000 #define MB_TYPE_P1L0 0x2000 #define MB_TYPE_P0L1 0x4000 #define MB_TYPE_P1L1 0x8000 #define MB_TYPE_L0 (MB_TYPE_P0L0 | MB_TYPE_P1L0) #define MB_TYPE_L1 (MB_TYPE_P0L1 | MB_TYPE_P1L1) #define MB_TYPE_L0L1 (MB_TYPE_L0 | MB_TYPE_L1) #define MB_TYPE_QUANT 0x00010000 #define MB_TYPE_CBP 0x00020000 //Note bits 24-31 are reserved for codec specific use (h264 ref0, mpeg1 0mv, ...)

8.ref_index

  运动估计参考帧列表存储了一帧视频中所有宏块的参考帧索引。这个列表其实在比较早的压缩编码标准中是没有什么用的。只有像H.264这样的编码标准才有多参考帧的概念。但是这个字段目前我还没有研究透。只是知道每个宏块包含有4个该值，该值反映的是参考帧的索引。以后有机会再进行细研究吧。

在这里展示一下自己做的码流分析软件的运行结果。将上文介绍的几个列表图像化显示了出来（在这里是使用MFC的绘图函数画出来的）

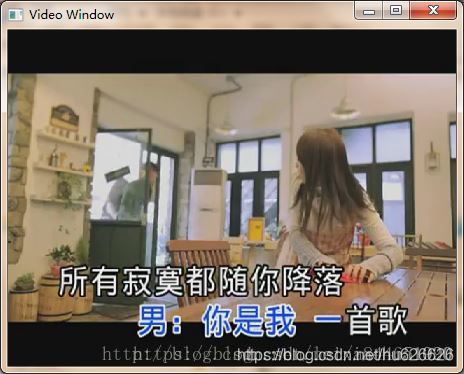

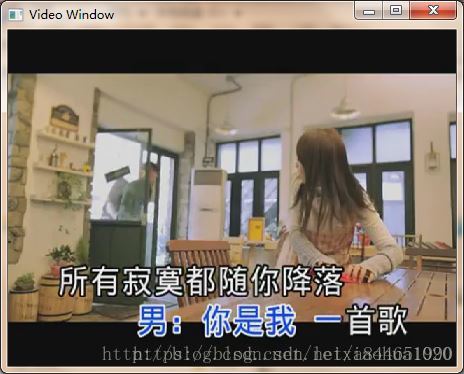

视频帧：

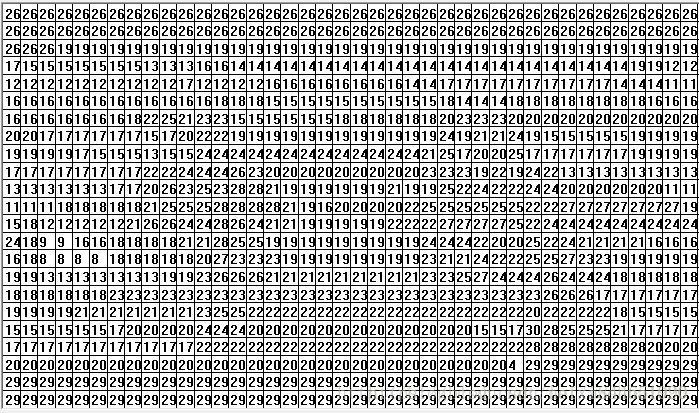

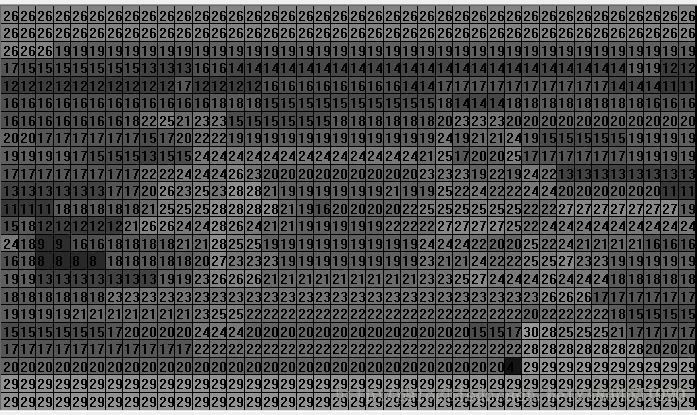

QP参数提取的结果：



美化过的（加上了颜色）：

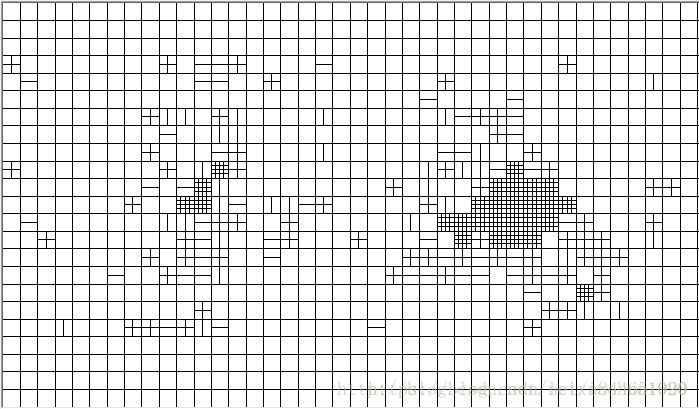

宏块类型参数提取的结果：

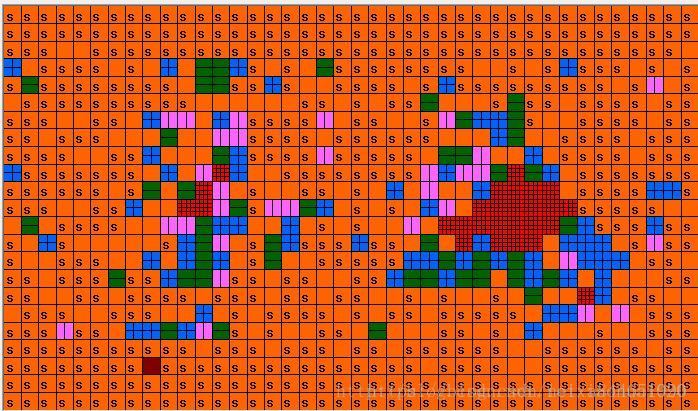

美化过的（加上了颜色，更清晰一些，s代表skip宏块）：

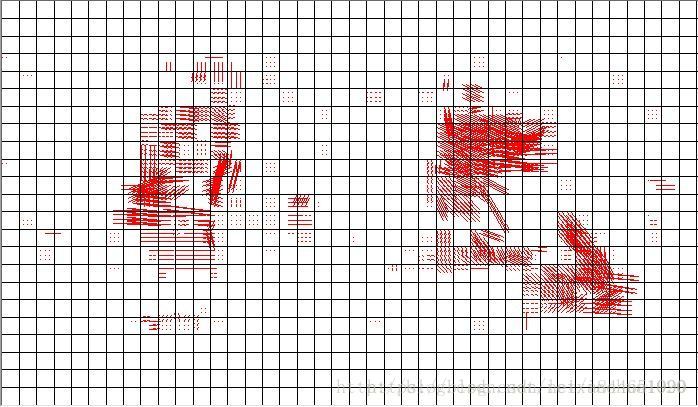

运动矢量参数提取的结果（在这里是List0）：

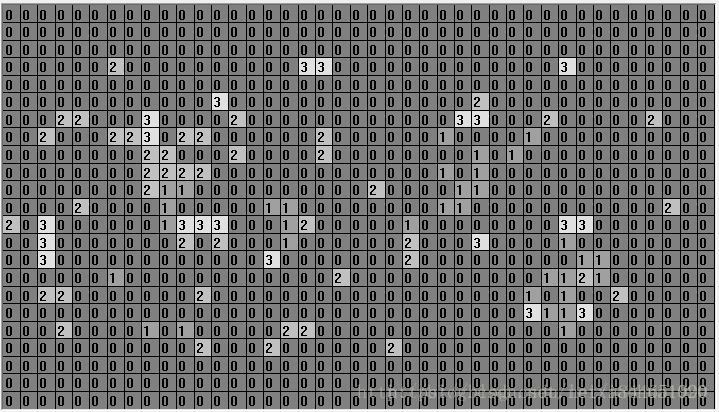

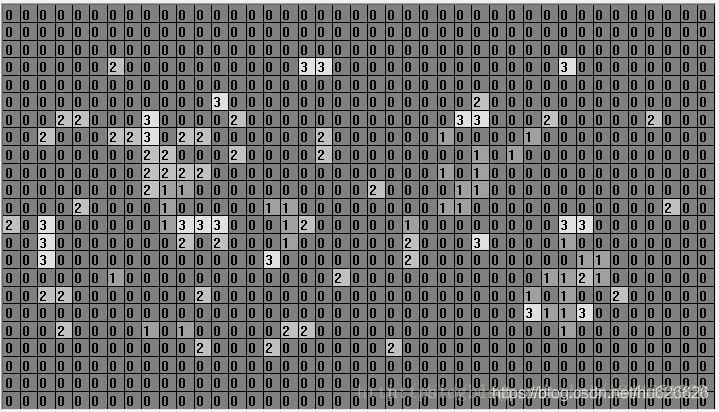

运动估计参考帧参数提取的结果：



六、AVIOContext
AVIOContext是FFMPEG管理输入输出数据的结构体。
AVIOContext中有以下几个变量比较重要：

讯享网unsigned char *buffer; // 缓存开始位置 int buffer_size; // 缓存大小（默认32768） unsigned char *buf_ptr; // 当前指针读取到的位置 unsigned char *buf_end; // 缓存结束的位置 void *opaque; // URLContext结构体

在解码的情况下，buffer用于存储ffmpeg读入的数据。例如打开一个视频文件的时候，先把数据从硬盘读入buffer，然后在送给解码器用于解码。

其中opaque指向了URLContext。注意，这个结构体并不在FFMPEG提供的头文件中，而是在FFMPEG的源代码中。从FFMPEG源代码中翻出的定义如下所示：

typedef struct URLContext { const AVClass *av_class; ///< information for av_log(). Set by url_open(). struct URLProtocol *prot; int flags; int is_streamed; /< true if streamed (no seek possible), default = false */ int max_packet_size; /< if non zero, the stream is packetized with this max packet size */ void *priv_data; char *filename; /< specified URL */ int is_connected; AVIOInterruptCB interrupt_callback; } URLContext;

URLContext结构体中还有一个结构体URLProtocol。注：每种协议（rtp，rtmp，file等）对应一个URLProtocol。这个结构体也不在FFMPEG提供的头文件中。从FFMPEG源代码中翻出其的定义：

讯享网typedef struct URLProtocol { const char *name; int (*url_open)(URLContext *h, const char *url, int flags); int (*url_read)(URLContext *h, unsigned char *buf, int size); int (*url_write)(URLContext *h, const unsigned char *buf, int size); int64_t (*url_seek)(URLContext *h, int64_t pos, int whence); int (*url_close)(URLContext *h); struct URLProtocol *next; int (*url_read_pause)(URLContext *h, int pause); int64_t (*url_read_seek)(URLContext *h, int stream_index, int64_t timestamp, int flags); int (*url_get_file_handle)(URLContext *h); int priv_data_size; const AVClass *priv_data_class; int flags; int (*url_check)(URLContext *h, int mask); } URLProtocol;

URLProtocol ff_file_protocol = { .name = "file", .url_open = file_open, .url_read = file_read, .url_write = file_write, .url_seek = file_seek, .url_close = file_close, .url_get_file_handle = file_get_handle, .url_check = file_check, };

libRTMP中代码如下（libRTMP.c）：

讯享网URLProtocol ff_rtmp_protocol = { .name = "rtmp", .url_open = rtmp_open, .url_read = rtmp_read, .url_write = rtmp_write, .url_close = rtmp_close, .url_read_pause = rtmp_read_pause, .url_read_seek = rtmp_read_seek, .url_get_file_handle = rtmp_get_file_handle, .priv_data_size = sizeof(RTMP), .flags = URL_PROTOCOL_FLAG_NETWORK, };

udp协议代码如下（udp.c）：

URLProtocol ff_udp_protocol = { .name = "udp", .url_open = udp_open, .url_read = udp_read, .url_write = udp_write, .url_close = udp_close, .url_get_file_handle = udp_get_file_handle, .priv_data_size = sizeof(UDPContext), .flags = URL_PROTOCOL_FLAG_NETWORK, };

等号右边的函数是完成具体读写功能的函数。可以看一下file协议的几个函数（其实就是读文件，写文件这样的操作）（file.c）：

讯享网/* *雷霄骅  *中国传媒大学/数字电视技术 */ /* standard file protocol */ static int file_read(URLContext *h, unsigned char *buf, int size) { int fd = (intptr_t) h->priv_data; int r = read(fd, buf, size); return (-1 == r)?AVERROR(errno):r; } static int file_write(URLContext *h, const unsigned char *buf, int size) { int fd = (intptr_t) h->priv_data; int r = write(fd, buf, size); return (-1 == r)?AVERROR(errno):r; } static int file_get_handle(URLContext *h) { return (intptr_t) h->priv_data; } static int file_check(URLContext *h, int mask) { struct stat st; int ret = stat(h->filename, &st); if (ret < 0) return AVERROR(errno); ret |= st.st_mode&S_IRUSR ? mask&AVIO_FLAG_READ : 0; ret |= st.st_mode&S_IWUSR ? mask&AVIO_FLAG_WRITE : 0; return ret; } #if CONFIG_FILE_PROTOCOL static int file_open(URLContext *h, const char *filename, int flags) { int access; int fd; av_strstart(filename, "file:", &filename); if (flags & AVIO_FLAG_WRITE && flags & AVIO_FLAG_READ) { access = O_CREAT | O_TRUNC | O_RDWR; } else if (flags & AVIO_FLAG_WRITE) { access = O_CREAT | O_TRUNC | O_WRONLY; } else { access = O_RDONLY; } #ifdef O_BINARY access |= O_BINARY; #endif fd = open(filename, access, 0666); if (fd == -1) return AVERROR(errno); h->priv_data = (void *) (intptr_t) fd; return 0; } /* XXX: use llseek */ static int64_t file_seek(URLContext *h, int64_t pos, int whence) { int fd = (intptr_t) h->priv_data; if (whence == AVSEEK_SIZE) { struct stat st; int ret = fstat(fd, &st); return ret < 0 ? AVERROR(errno) : st.st_size; } return lseek(fd, pos, whence); } static int file_close(URLContext *h) { int fd = (intptr_t) h->priv_data; return close(fd); }

七、AVStream
AVStream是存储每一个视频/音频流信息的结构体。
AVStream重要的变量如下所示：

int index; // 标识该视频/音频流 AVCodecContext *codec; // 指向该视频/音频流的AVCodecContext（它们是一一对应的关系） AVRational time_base; // 时基。通过该值可以把PTS，DTS转化为真正的时间。 // FFMPEG其他结构体中也有这个字段，但是根据我的经验，只有AVStream中的time_base是可用的。PTS*time_base=真正的时间 int64_t duration; // 该视频/音频流长度 AVDictionary *metadata; // 元数据信息 AVRational avg_frame_rate; // 帧率（注：对视频来说，这个挺重要的） AVPacket attached_pic; // 附带的图片。比如说一些MP3，AAC音频文件附带的专辑封面。
