  1. CST设置入射角:
    在边界条件设置boundary condition里的phase里设置。theta是入射角,phi是极化角。
  2. CST看相位差
    从S参数里看。点击上的1D plot,然后选择phase选项。
  3. 在这个仿真中,boundary里的Zmin设置的是理想电场,Zmax设置的是open (add space)
  4. CST扫参后的结果横坐标怎么改成被扫的参数而不是频率?
    选中想要看的曲线,右键点击,选择0D from 1D
    然后在上方的0D result Axis框中改变设置。X轴选parametric,parameter选择想要的参数。
    (from:http://ee.mweda.com/ask/214809.html)
  5. 想要在CST中复现下图所示的图像的步骤
    这个图是当参数alpha和bate在不同的数值下对应的S11、S12、S21和S22的值。
    讯享网
    这个图是当参数alpha和bate在不同的数值下对应的S11、S12、S21和S22的值。

复现步骤如下:

  • 首先是提取在特定频率下,alpha和bate变化时对应的0D数据。
    具体方式为:post-processing->General 1D->0D or 1D Result from 1D Result (Rescale, Derivation, etc)->如下图所示,选择y at gaiven x(x这里表示的是频率,输入要求的频率即可)->在画框的地方选择自己需要的参数(这里我选择的是S11,下面的几个选项分别代表着S11的几个形式,可以根据自己的需要选择)
    在这里插入图片描述
  • 然后就可以绘图了。具体操作如下:
    Home->Macros->Results->Tables->Create 2D Colormap Plot from Parametric Data 至此会出现以下页面->最上面一行选择所求的参数->分别选择x和y轴的参数,对应的后面的框表示的是每个轴有多少个样本数(注意,这个数一定要填的合理,不然会报错,最好是与扫参的个数相同)->点击OK就可以生成了。
    在这里插入图片描述
    我生成的图长这样,因为y轴的顺序正好与文中给的相反,所以看起来是反的。(我尝试一下解决)
    在这里插入图片描述
    6.CST查看表面电流
    在这里插入图片描述
    在设置远场的地方选择图中那个,设置好频率后仿真一下即可查看。

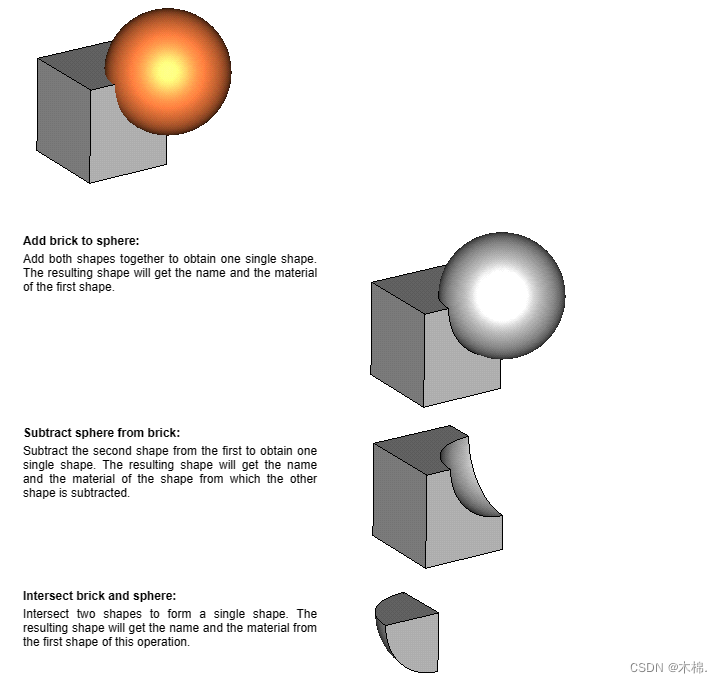

8.CST的Boolean操作与HFSS不太相同。
在CST中,如果想要完成从一个模型中挖去另一个模型,可以直接利用insert。这个功能就相当于HFSS中克隆被减模型的substrate运算。
在这里插入图片描述
在这里插入图片描述
9.CST如何绘制增益-频率图像:
https://baijiahao.baidu.com/s?id=&wfr=spider&for=pc

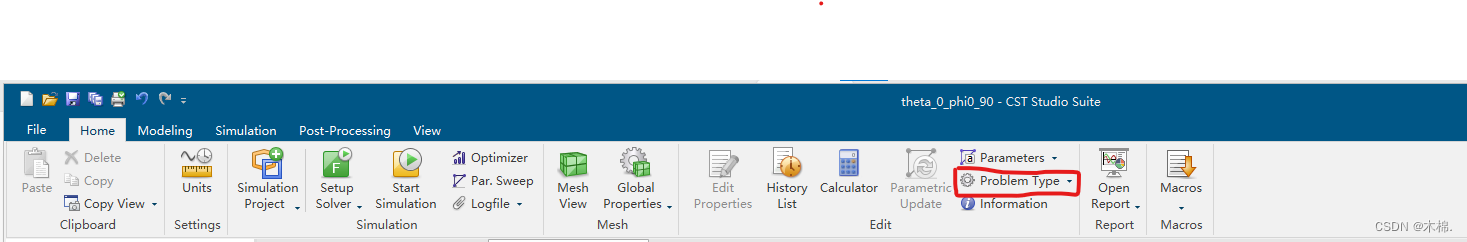

10.CST在仿真时如何将坐标从波长变为频率。
在这里插入图片描述
改成high frequency之后就能将横坐标改成频率了
在这里插入图片描述

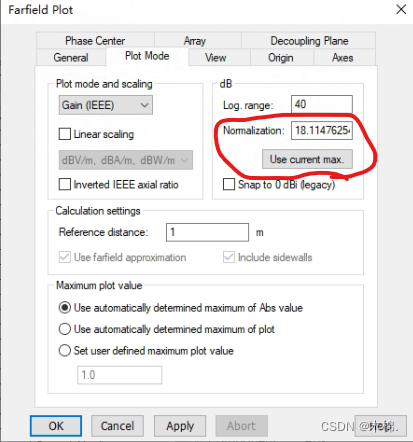

11.怎么将CST远场中的归一化增益改成没有未归一化的:
取消勾选这个就行。
在这里插入图片描述
12.用CST看轴比与频率的图
在这里插入图片描述

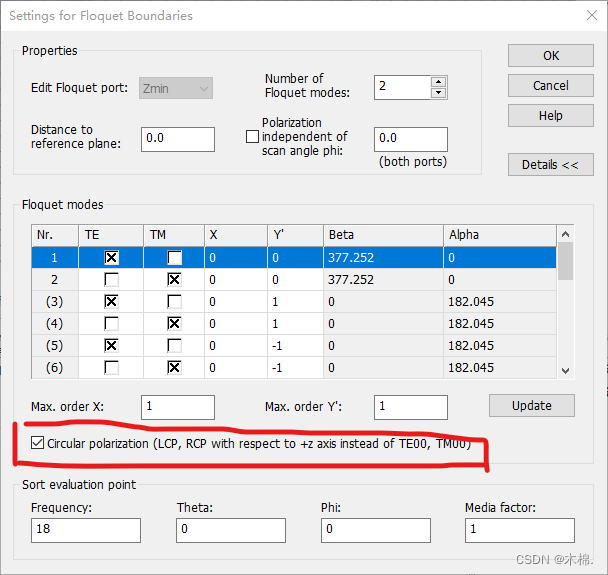

13.如何设置圆极化入射波仿真超表面
在这里插入图片描述
