上一篇文章中我们讲解了电阻的串联，我想不用我说，大家也知道接下来学习的是电阻的并联吧。快快快，我要控制不住我的双手了，现在就让我们一起来打开今天学习的大门吧！

在技成培训《电工基础》的第5课时中，曹老师依然很详细地给我们讲解了电阻的并联和混联知识，如果在之前的学习中大家把知识点都掌握了之后，那么这个课时的内容就会简单很多。

首先是电阻并联的定义：把两个或两个以上的电阻接在电路中相同的两点之间，承受同一电压，这样的连接方式叫做电阻的并联，如图3-1所示就是一个并联电阻电路。

图3-1

根据定义，结合图3-1，可以看到相同的两点指的不仅仅是电路图中的相同点，而是等电位点。根据我们之前学过的内容，显然，点A、C、E是等电位点，同样B、D、F也是等电位点，而且R1、R2、R3同时承受电源电压，综上，电阻R1、R2、R3是并联关系！

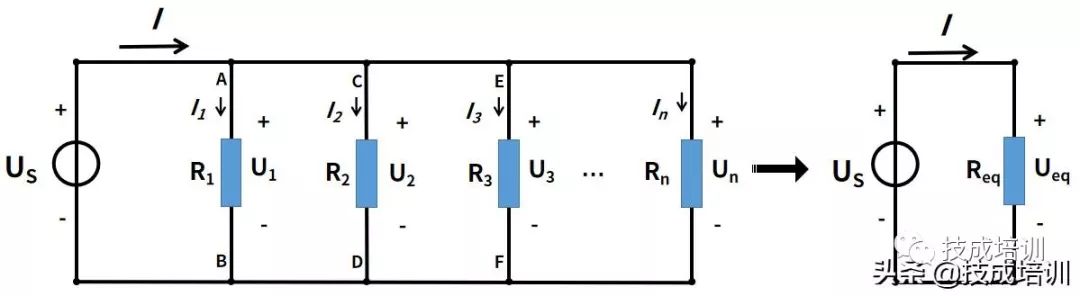

在上一篇文章的学习中，我们知道了电阻串联时流过同一个电流，并对电源电压起到分压的作用。那么，电阻并联时又有怎样的性质呢？请看图3-2：

图3-2

根据图3-2所示，我们可以很快推出：并联电路中各电阻两端的电压相等，且等于电路两端的电压，即等效电阻两端的电压，Ueq=U1=U2=U3=…=Un。

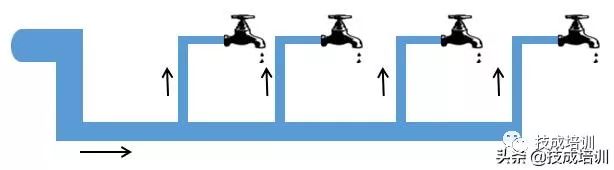

而并联电阻的电流关系也很简单：并联电路的总电流等于流过各电阻的电流之和，即并联电阻对电源电流有分流作用：I=I1+I2+I3+…+In。为了便于理解，我们可以把这一性质比作水管的分流作用，如图3-3所示，水流会在支管中分流。

图3-3

另外，并联电路的等效电阻的倒数等于各并联电阻的倒数之和，即等效电导等于各电导之和：1/Req=1/R1+1/R2+1/R3+…+1/Rn；Geq=G1+G2+G3+…+Gn。

显然，电阻的并联使得电路的总电阻减小，跟电阻串联类似，电阻的并联看起来就像把电阻的横截面积增大一样。根据之前所学的内容，电阻的大小和电阻的横截面积成反比，自然并联的电阻越多，总电阻越小。如下图3-4所示：

图3-4

当有n个电阻并联且各电阻值相等为R0时，有等效电阻(总电阻)Req等于R0/n；各支路电流等于总电流I/n。

至此，电阻的并联我们已经学完了啦！接下来就是关于电阻的混联了，如果电阻的串联和并联大家都掌握了的话，那么电阻的混联自然也是不在话下。

电阻的混联：电阻的串联和并联相结合的连接方式，称为电阻的串、并或混联。

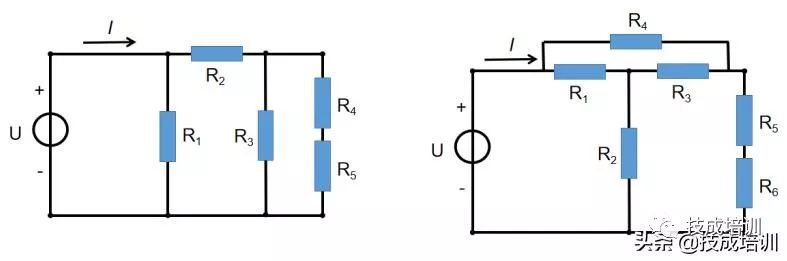

图3-5

如上图3-5所示均为混联电路，关于左图的计算，我们可以根据串并联的性质逐步计算，而右图的计算在往后的学习中会讲到。

有关电阻元件的学习到这里我们就进入尾声了，如果大家还有疑问可以登录【技成培训网】搜索曹老师的电路课程进行学习巩固加深！大家也可以在下方留言告诉小编还有什么不懂得。欢迎大家多多评论收藏转发哦~(技成培训原创，作者：杨思慧，未经授权不得转载，违者必究！)
