目录
一、与门
二、或门
三、非门
四、异或门
五、与非门
六、或非门
七、同或门

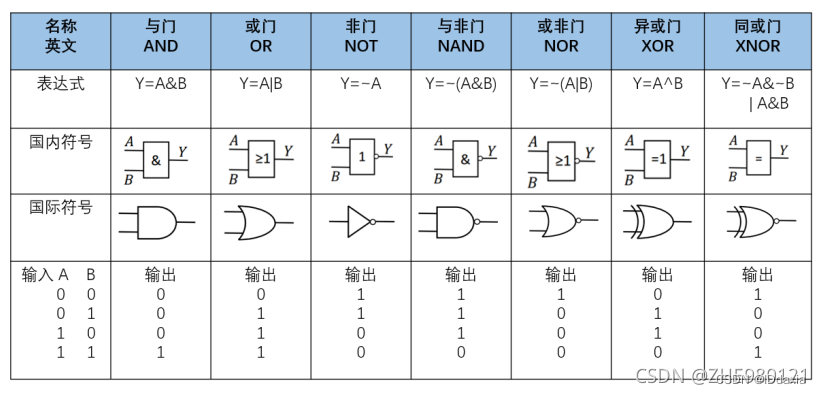

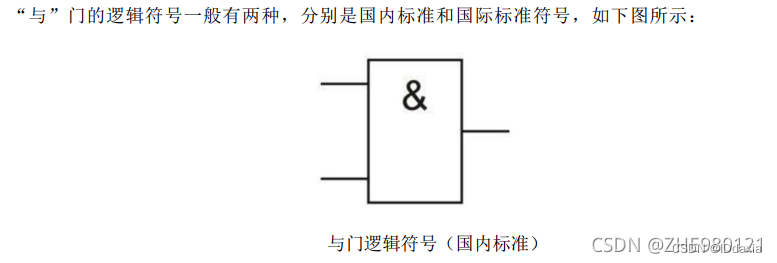

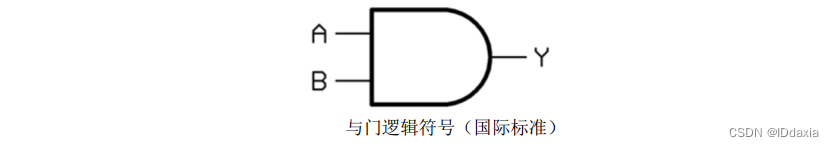

一、与门
与门，英文名称是AND Gate ,又称“与电路”：
| 输入(A端) | 输入（B端） | 输出(Y端） |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
简单地说，就是有1才为1。

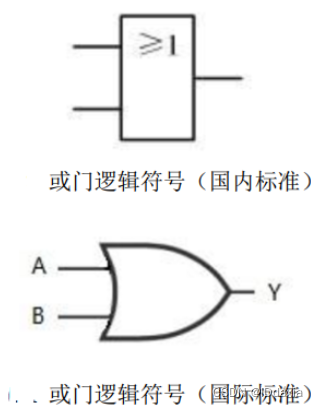

二、或门
或门，英文名称叫OR Gate ,又称“或电路”。
| 输入（A端） | 输入（B端） | 输出(Y端） |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
简单地讲，有1就为1

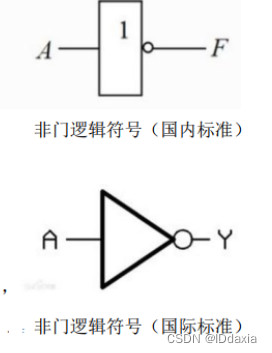

三、非门
非门，英文名称是NOT Gate 又称“非电路”
| 输入(A端） | 输出（Y端） |
|---|---|
| 0 | 1 |
| 1 | 0 |
简单地讲，有1为0，有0为1
四、异或门
异或门，英文简称为XOR Gate
| 输入端（A端） | 输入端（B端） | 输出端（X端） |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
简单地讲就是相同为0，不同为1。
五、与非门
与非门，英文简称NAND Gate
👆与非门的逻辑表达符号（中文版）
| 输入端（A端） | 输入端（B端） | 输出端（X端） |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
简单地说，就是有0输出1，全1输出0。
六、或非门
或非门，英文名称叫NOR Gate
👆或非门的逻辑表达符号（中文版）
| 输入端（A端） | 输入端（A端） | 输出端（X端） |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
有1输出0，全0输出1。
七、同或门
同或门，英文简称XNOR Gate
| 输入端(A端） | 输入端（B端） | 输出端（out端） |
|---|---|---|
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
| 0 | 0 | 1 |
简单地讲，输入不同为0，输出相同为1。
