一、盒图的图形结构
二、盒图的应用
1.输入三角形三边长、判断三边构成的是等边、等腰，还是一般三角形，请画出此程序对应的N-S图。
2.请用N-S图设计一个计算5的阶乘的程序。
3.请将下列流程图转换成N-S图。
4.请根据下列伪码画出对应的N-S图。
一、盒图的图形结构
Nassi和Shneiderman提出了一种符合结构化程序设计原则的图形描述工具，称为盒图，又称为N-S图（以两个人的名字的第一个字母组成）。在N-S图中，全部算法写在一个大框图内，这个大框图由若干个小的基本框图构成，可以表示顺序、选择和循环三种基本控制结构，如图5.4所示三种图形结构。

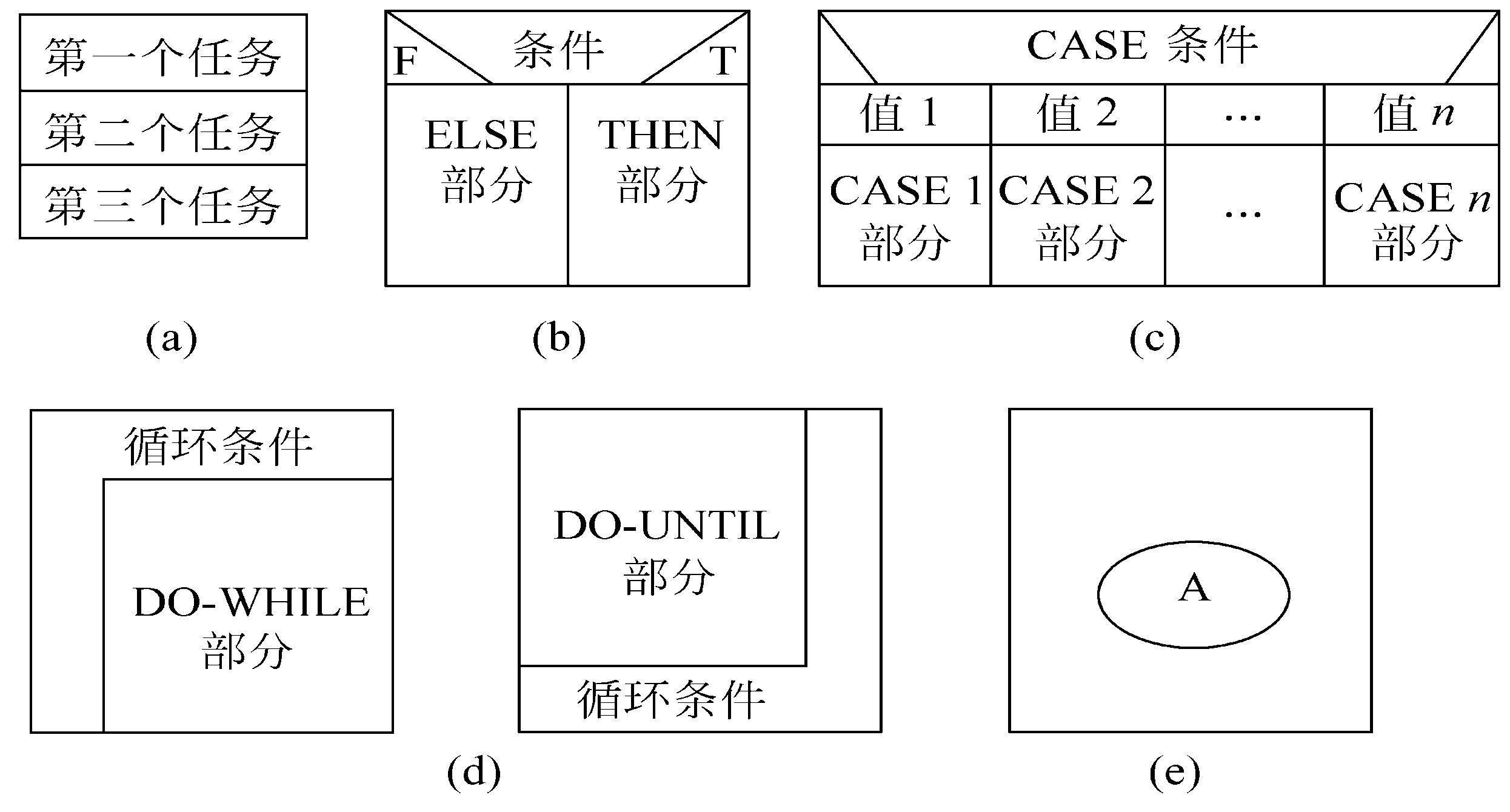

(a) 顺序；(b) 选择；(c) CASE多分支；(d) 循环；(e) 调用子程序A 图5.4 盒图的基本符号
（1）顺序型：在顺序型结构中先执行A，后执行B。
（2）选择型：在选择型结构中，如果条件P成立，可执行T下面的内容，当条件P不成立时，则执行F下面的内容；另一种选择型结构中，给出了多出口的判断图形表示，P为控制条件，根据P的取值相应地执行其值下面的各框内容。
（3）WHILE重复型：在WHILE重复型循环结构中先判断P的值，再执行S，其中，P是循环条件，S是循环体；UNTIL重复型循环结构中，先执行S，然后判断P的值。
二、盒图的应用

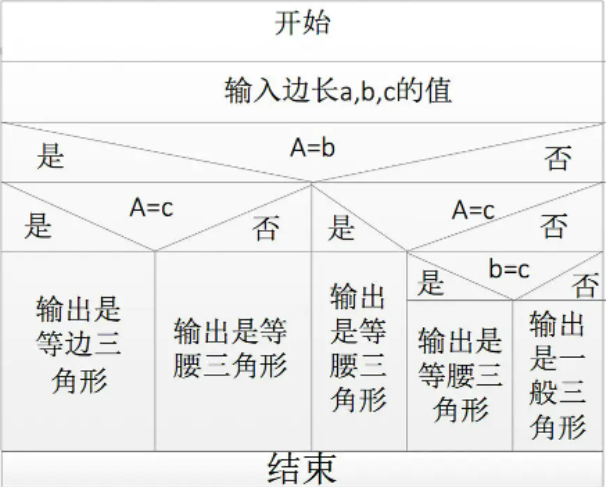

1.输入三角形三边长、判断三边构成的是等边、等腰，还是一般三角形，请画出此程序对应的N-S图。

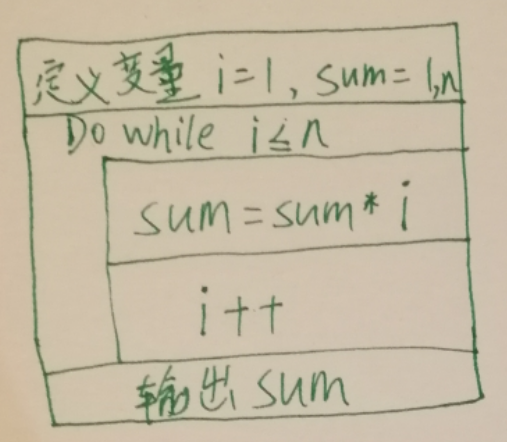

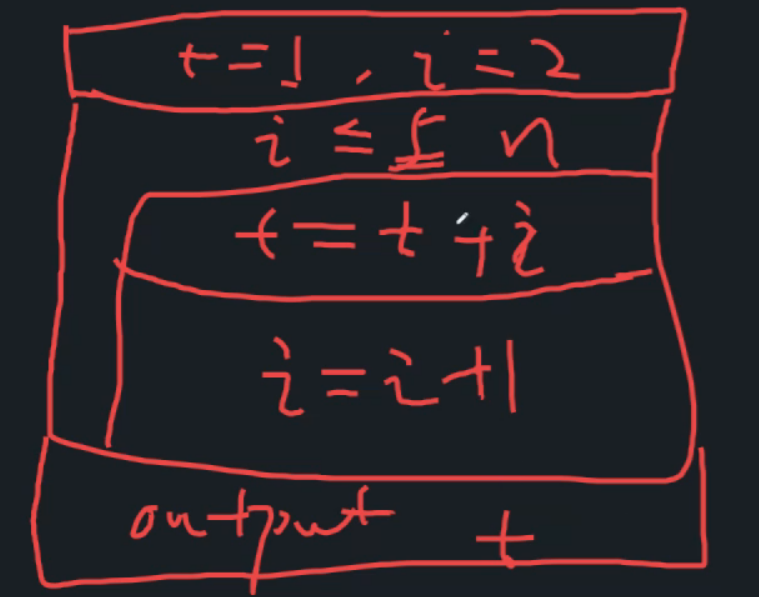

2.请用N-S图设计一个计算5的阶乘的程序。

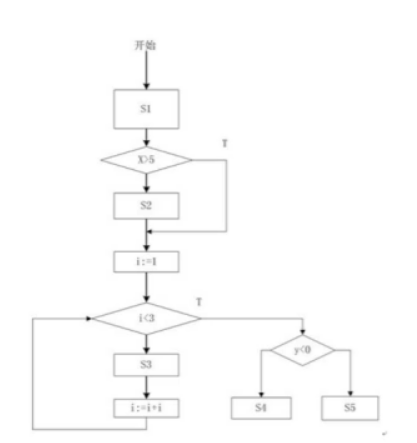

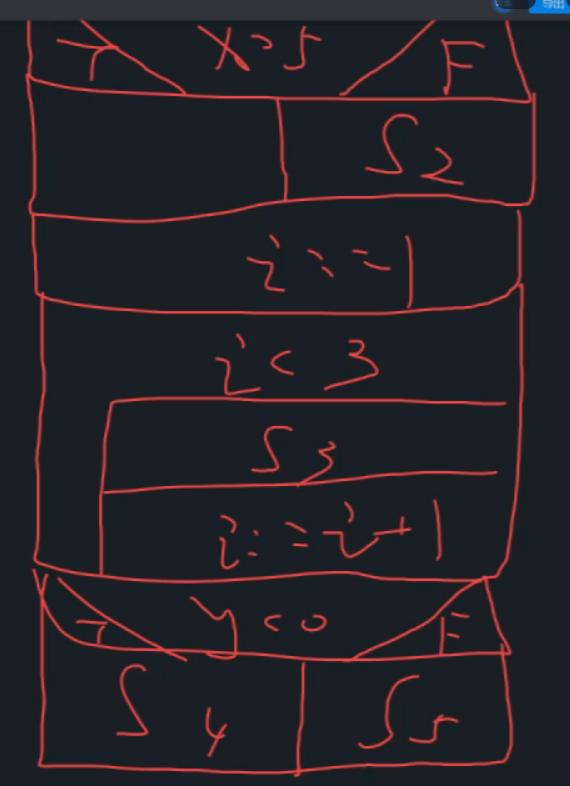

3.请将下列流程图转换成N-S图。
4.请根据下列伪码画出对应的N-S图。

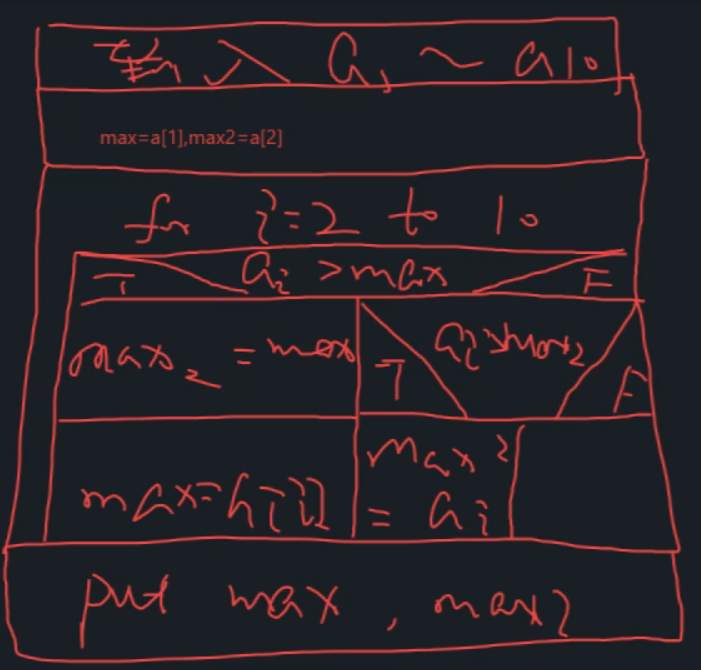

GET(a[1],a[2],...a[10]); max=a[1]; max2=a[2]; FOR i=2 TO 10 IF a[i]>max max2=max; max=a[i]; ELSE IF a[i]>max2 max2=a[i] ENDIF ENDIF ENDFOR PUT(max,max2) END讯享网
