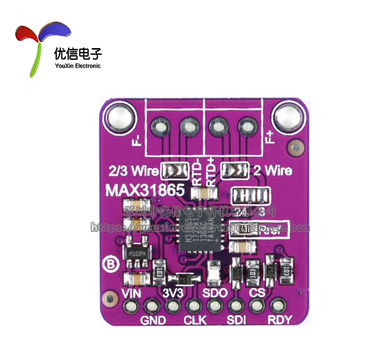

MAX31865是一个易于使用的热敏电阻至数字输出转换器，为铂电阻温度探测器（RTD）作优化。外部电阻设置RTD灵敏度，高精度Δ- Σ ADC将RTD电阻与基准电阻之比转换为数字输出。MAX31865输入具有高达±45V的过压保护，提供可配置的RTD及电缆开路、短路条件检测。
1.支持100Ω至1kΩ (0°C时)铂电阻RTD (PT100至PT1000)；
2.兼容于2线、3线和4线传感器连接；
3.SPI兼容接口；
4.15位ADC分辨率，标称温度分辨率为0.03125°C (随RTD非线性变化)；
5.整个工作条件下，总精度保持在0.5°C (0.05%满量程)；
6全差分VREF输入；
7.转换时间：21ms (最大值)；
8.集成故障检测，增加系统稳定性：(RTD开路、RTD短路到量程范围以外的电压或 RTD元件短路)。
应用电路：
SPI时序：
电阻温度检测器(RTD)是传感器， 其电阻随温度而变化。铂是最常见最精确的线材；铂RTD被称为PT-RTD。镍、铜和其他金属也可以用来制造 RTDs。铂金RTD的特点包括 温度范围(超过+800°c)，出色的精度 以及合理的线性度。 对于PT-RTD，最常见的标称值 0℃电阻为100Ω和1kΩ，尽管其他值可用。0℃之间的平均斜率 而+100℃称为alpha (α)。该值取决于 铂中的杂质及其浓度。alpha的两个最广泛使用的值是0.00385 和0.00392，对应于IEC 751 (PT100)和 SAMA标准。 电阻对温度的曲线是相当线性的，但是具有一些曲率，如CallendarVan Dusen方程所描述的:
R(T) = R0(1 + aT + bT2 + c(T - 100)T3)
其中
讯享网
串口显示：
LCD显示：
注意：使用3线制PT100传感器探头，需要把2/3Wire焊点短接上，同时Rref上方将左侧焊点和中间割开，右侧标有３的焊点和中间焊点短接
