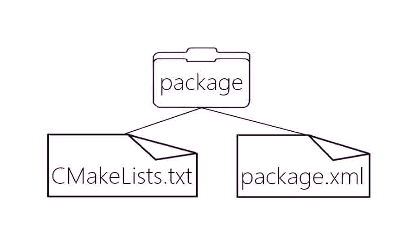

最简单的一个package(如下图所示)

讯享网
其中，CMakeLists.txt文件
规定了catkin编译的规则，例如：源文件，依赖项，目标文件。

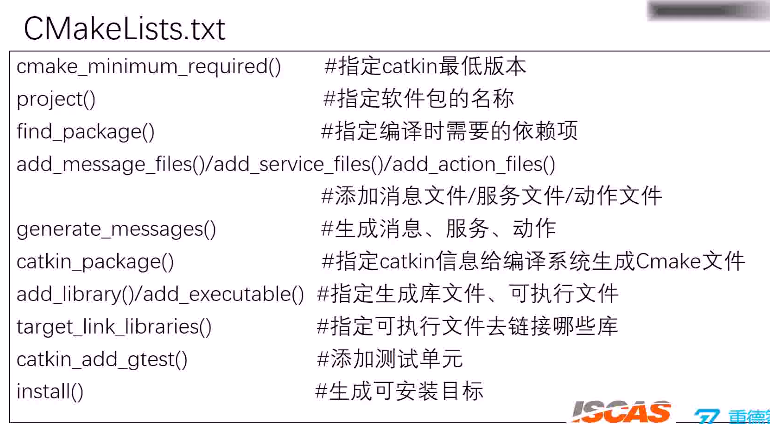

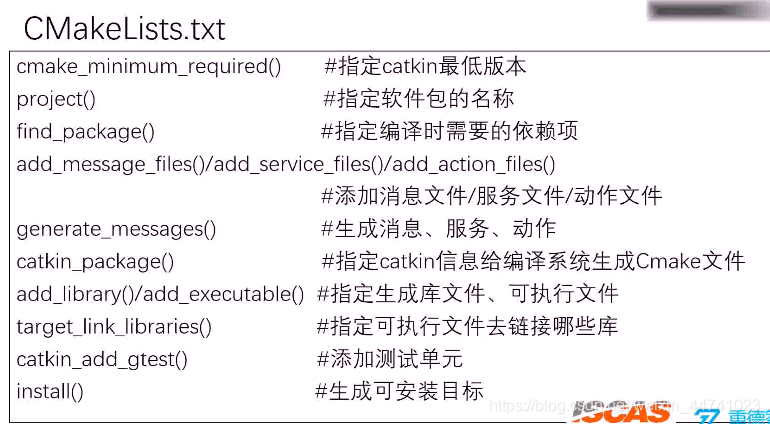

常用的CMakeLists.txt文件的语法：
一般使用catkin_create_pkg指令之后，通过自己的需要在对应的函数后边添加必要的文件.比如，自己写了一个msg，那么必须将该msg文件名写到add_message_file()中，写了srv,则把srv文件名写到add_service_files()中.
至于其他的比如节点，发布者，订阅者，服务跟客户，则每个都需要在末尾添加以下3个句子.
第一个句子是对该文件进行编译，第一个参数是编译生成的文件名，第二个参数是编译的文件的地址。
第二个句子，为生成文件指定了该文件需要链接的库，如果用到opencv或者qt的库，需要另行添加，库的链接.如果编译需要添加形如-lmenuw -lncursesw,则需要在末尾加上。(如下图第二个所示)
第三个句子，为生成文件指定依赖关系.
三个句子的示例如下所示
add_executable(talker src/talker.cpp)
target_link_libraries(talker ${catkin_LIBRARIES} -lmenuw -lncursesw)
add_dependencies(talker beginner_tutorials_generate_messages_cpp)

而，Package.xml文件
定义了package的属性，例如：包名，版本号，作者，依赖等等。

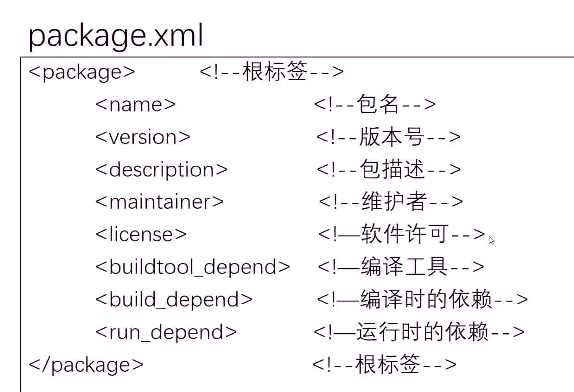

常用的package.xml文件的语法：

这个package可以根据ros提供的文件自行更改，一般只需要更改<build_depend>和<run_depend>的包.其他的维护者什么的，可以根据其他的package自己模仿，较为简单。

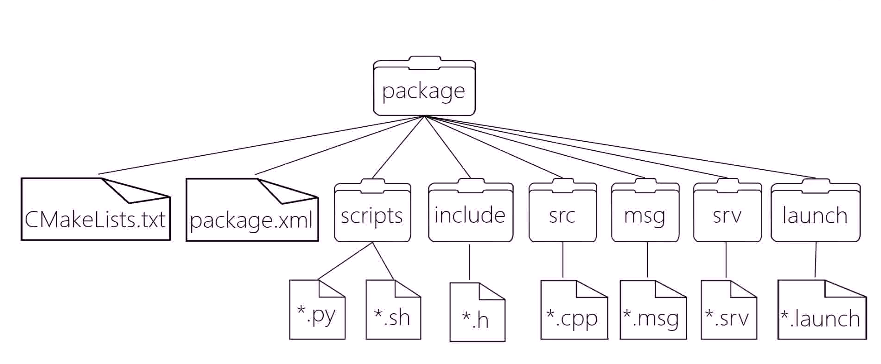

典型的package结构：(较为复杂，每个package应按照规矩来做.)

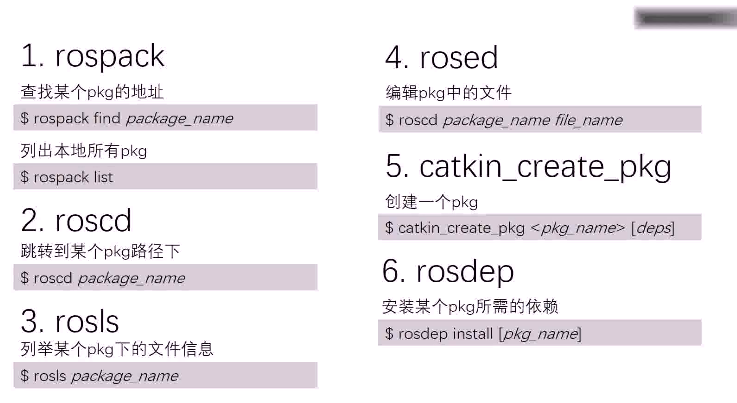

常用的部分ros指令及其功能：

其中，详细讲解一下catkin_create_pkg.(可用于创建自己的node)
加入你要创建一个叫做hello的node。
进入你的工作空间，例如：catkin_ws这个工作空间。
如果你还没有这个空间，就自己创建一个吧。
指令：

$ cd ~ $ mkdir catkin_ws $ catkin_make

（这样子，你自己的工作空间就创建好啦，其中第二条指令的文件名可以自己更改）
创建完工作空间后，记得将自己工作空间的setup.bash写入环境变量：
指令：（< yourname>是你自己本机的~的名称）

讯享网$ echo “source/home/<yourname>/catkin_ws/devel/setup.bash” >> ~/.bashrc

$ catkin_create_pkg hello roscpp std_msgs rospy

这个时候，catkin_ws/src中就会出现一个最简单的package啦，里面一开始只有package.xml,CMakeLists.txt文件和一个src的空文件夹(src文件夹用来存放你自己想变成node的代码)。

一般我们使用roscore打开ros的核心，要运行ros的node之前必须启动roscore

ros的node的运行指令:
rosrun <package_name> <node_name>
例如你先要要启动hello这个package里面的hello_node这个node
则，你需要使用指令:<每个指令对应一个终端，不可关闭，除非不用了。>

讯享网$roscore $ rosrun hello hello_node

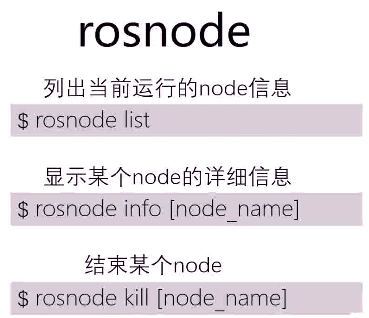

rosnode指令：<常用指令>

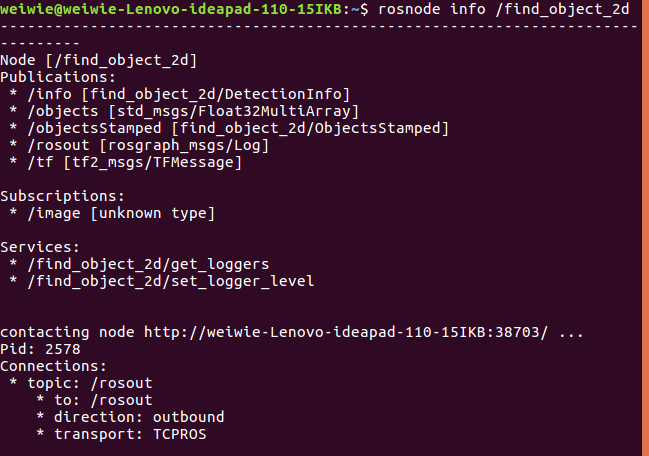

rosnode info <node_name>显示的信息大致如下:

有时候，可以在其中查找自己想要的topic的信息，然后借助rostopic info <topic_name>来显示出对应的topic，然后找到该topic对应的发布节点以及msg文件，自行编写一个相同的msg文件以及一个侦查者来接受该node发布在topic上的信息。

roslaunch指令：
roslaunch <package_name> <filename.launch>
例如：
roslaunch usb_cam usb_cam.launch

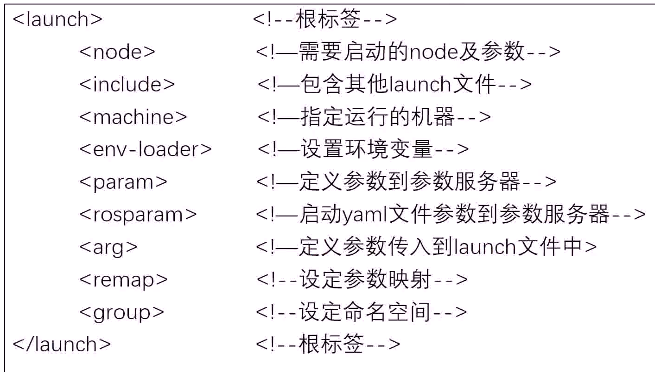

对于launch文件的语法，如下：

额外参考网址：https://blog.csdn.net/_/article/details/
1根元素中间内容

2.launch文件中的内容主要是需要启动的各个节点。

<node name="" pkg="" type="" >

name=”” //给节点指派了名称，它将覆盖任何通过调用ros::int来赋予节点的名称
pkg=”” //包名
type=”” //可执行文件名（节点名）
例如：

讯享网<node name="usb_cam" pkg="usb_cam" type="usb_cam_node">

3.< node> 的内容除了2中必须要之外还有其他一些

required=“true”//必须，即该节点关闭所有都关闭

respawn=”true”//节点关闭会重启

launch-prefix=””//前缀，实现特定功能，如另起终端 “xterm -e“

output=”screen”//在控制台输出信息

ns=”namespace”//。对一个节点设置默认命名空间 ，通常叫做压入（pushing down）命名空间

2）launch

运行 roslaunch pkg_ name launch_name

请求详细信息 roslaunch –vpackage-name launch-file-name

控制台显示所有节点输出roslaunch –screen package-name launch-file-name

3）名称重映射

作用：更改节点名称 可更改节点订阅的话题 其他用处？

<nodepkg=”turtlesim” type=”turtlesim_node”

name=”turtlesim_node”>

<remapfrom=”turtle1/pose” to=”tim”/>

< /node>

4）launch文件包含其他启动文件，即想在启动文件中包含其他启动文件的内容

可< include file=”$(findpackage-name)/launch-file-name”>

包含元素同样支持命名空间属性，可以将内容压入一个指定的命名空间中去：

<includefile=”…” ns=”namespace”/>

<include file="$(find roslaunch)/resources/example-include.launch" />

这里，系统将默认使用rospack find roslaunch找到文件的路径，然后进入其resources/目录，然后叠加她的example-include.launch文件。

5）启动参数arg

A．通过设置参数来描述节点在不同ROS会话中运行时可能需要改变的一小部分

声明参数 并赋值

<argname=”agr-name” default=”arg-value”/>//默认

<argname=”arg-name” value=”arg-value”/>//value

参数赋值亦可通过roslaunchpackage-name launch-file-name arg-name:=arg-value 来实现，会覆盖默认值，对于value值无法更改，并报错

B．获取参数值 一旦参数值被声明并且被赋值，可以使用该参数值了

$(arg arg-name)

C．arg参数相当于局部变量，不能被被包含的启动文件继承。可以将arg元素放到include中

<inclucefile=”path–to-launch-file”>

<argname=”arg-name” value=”arg-value”/>

…

< /include>

在include标签之间的参数是属于被包含文件的，而不是它们出现的启动文件。因为目的是为被包括的启动文件设置响应的参数值，所以该处需要使用value属性。

一种常见的情况是两个启动文件（包含文件和被包含文件）有一些共同的参数，在这种情况下，希望参数在传递的时候不会改变。这样的元素在两个地方使用相同的参数名：

<argname=”arg-name” value=”$(arg arg-name)”>

在该例子中，第一个参数名字通常是指被包含文件中的参数，第二个参数名是指当前文件中的参数。这样做之后，给定参数在两个启动文件中有相同的值。

6）group

作用

group可以把若干个节点放入同一个命名空间内。

<groupns=”namespace”/>

…

< /group>

组内的每个节点都从给定的默认命名空间启动。

group可以有条件地使能或禁用一个节点。

<group if=”0 or1”/>

< /group>

核心部分：
ros的topic与msg：(用于node与node之间的异步通信)
Node之间通过publish和subscribe机制通信()

Node之间发布topic跟订阅topic并没有影响的关系。
简而言之，一个只管发，一个只管订阅，并不在乎订阅的是谁发布的topic，只要msg类型相同即可。

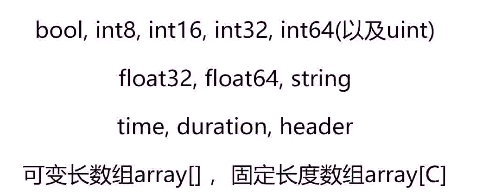

基本msg中内容类型可包括：

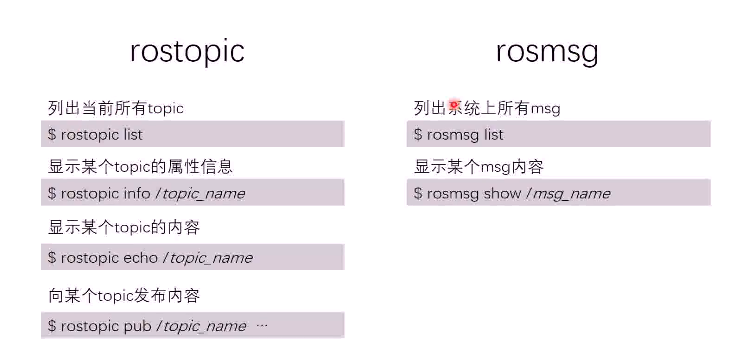

rostopic和rosmsg常用指令:

Service与srv：
不用于ros的发布和订阅，这个属于ros中的同步订阅

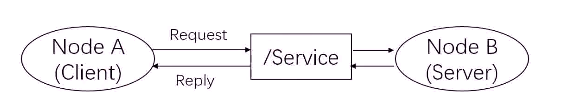

Node之间通过request和reply方式通信。

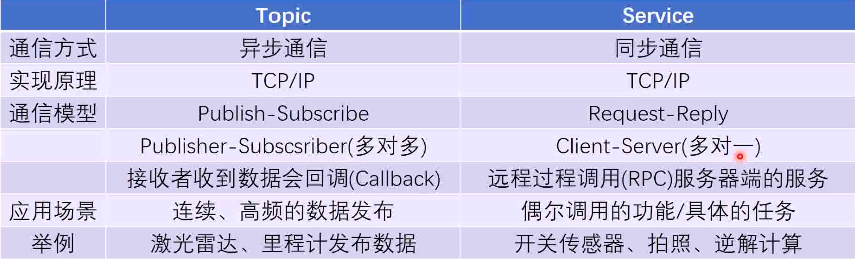

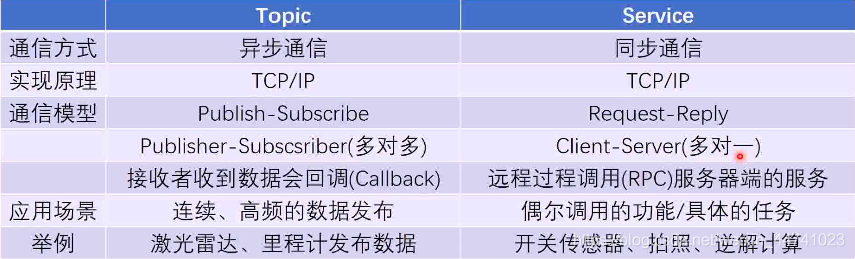

Topic和service的区别对比：

.srv文件是service通信的数据格式，定义在srv文件夹中。
Srv的文件格式形如:
int a
int b

int sum
中间必须有三个-将request(请求)还有reply(回应)隔开

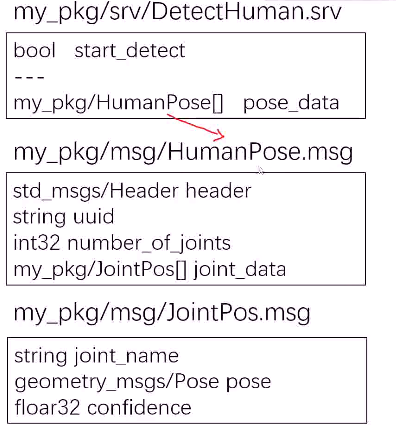

Note:srv和msg文件都可以嵌套msg文件，但是不可以嵌套stv文件，例如：

如果有msg和srv文件<针对以上的两个msg和一个srv文件>
必须在package文件添加：

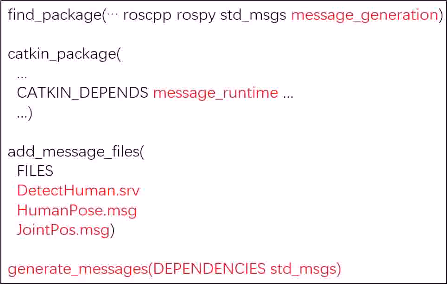

在CMakeLists.txt文件添加：

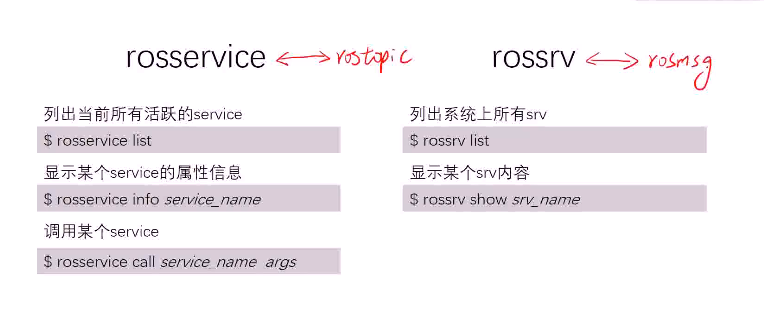

rosservice和rossrv指令的常见用法：

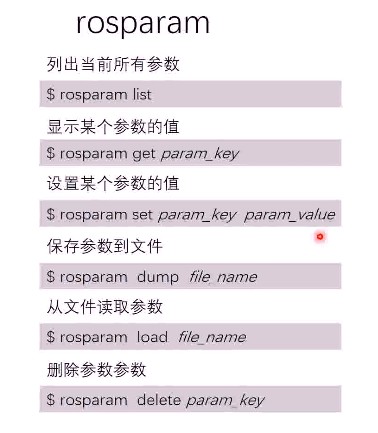

Rosparam指令的用法：

ros::NodeHandle Class:
类方法：ros::Publisher advertise(const string &topic,uint32_t queue_size);
第一个参数是topic的名称，第二个参数是往topic发布的程度，结果返回一个publisher
发布的基本写法：
ros::NodeHandle nh;
ros::Publisher pub = nh.advertise(…);
Pub.publish(msg);

类方法：ros::Subscriber subscriber(const string &topic,unit32_t queue_size,void(*)(M));
前两个同上，第三个其实是一个函数指针，指向回调函数。
基本写法：
ros::NodeHandle nh;
ros::Subscriber sub = nh.subscriber(…);
sub.subscribe(msg);

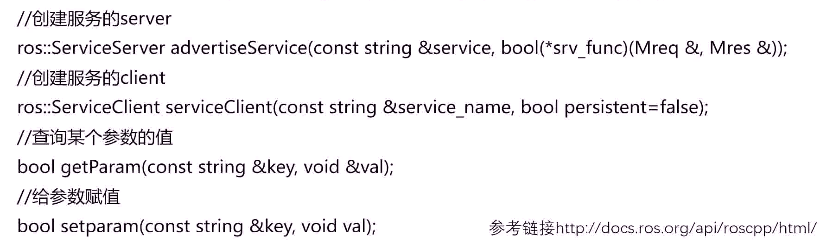

其他类方法:/参考链接：http://docs.ros.org/api/roscpp/html/
