北斗短报文RDSS协议

短报文回传位置

$CCWAA

讯享网

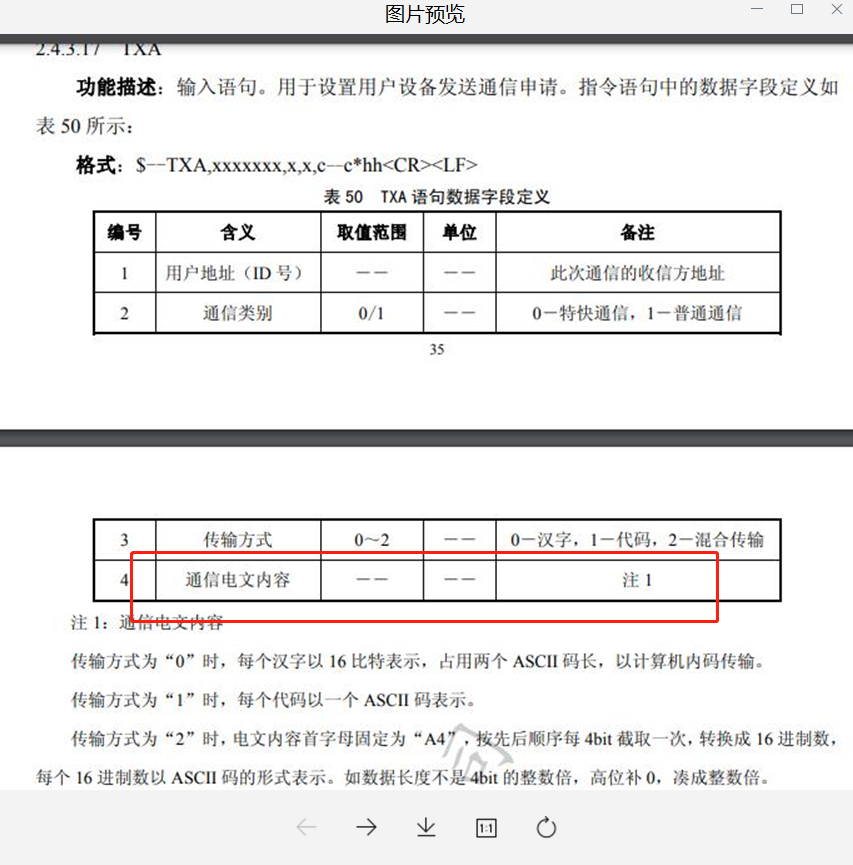

$CCTXA

电文内容需要根据传输方式修改，其中，当传输方式为2（混合传输）时，表示电文可以同时兼容中文和代码

其中每个中文的编码为GBK编码，可由查表所得：查看字符编码（简体中文）

例如，汉字 : 经其对应的GBK编码为：BEAD(十六进制)

将16bit数据BEAD转成混合模式下的电文需要每4bit截取一次数据，分别得到0x0B、0x0E、0x0A、0x0D

分别将以上4个字节转成字符，最终得到4个字符‘B’、‘E’、‘A’、‘D’

对于代码来说，和上述方法类似，形如float类型的数据40.f

首先将其通过snpritf

转成字符串“40.”

对于上述字符串，对其中每一个字符的ASCII码每4bit截取一次数据，所以’4‘ 对应ASCII为0x34，转成电文则为’34‘

40.→{'0x34'，'0x30'，'0x2E'，'0x34'，'0x34'，'0x35'，'0x36'，'0x37'，'0x38'} -> {'3','4','3','0','2','E','3','4','3','4','3','5','3','6','3','7','3','8'}

 void HexToString(u8 HexIn, char* StrOut) { u8 HighPos = (HexIn >> 4) & 0x0F; // 取高4位 u8 LowPos = HexIn & 0x0F; // 取低4位 if (HighPos <= 0x09) { StrOut[0] = HighPos + '0'; } else if (HighPos >= 0x0A && HighPos <= 0x0F) { StrOut[0] = HighPos + '7'; } if (LowPos <= 0x09) { StrOut[1] = LowPos + '0'; } else if (LowPos >= 0x0A && LowPos <= 0x0F) { StrOut[1] = LowPos + '7'; } } void FloatAscHex2StrHex(float DataIn, char* StrOut, u8* TurnLen) { char StrIn[20] = { 0 }; sprintf(StrIn, "%f", DataIn); u8 Strlen = 0; Strlen = strlen(StrIn); for (u8 i = 0; i < Strlen; i++) { HexToString(StrIn[i], &StrOut[i * 2]); } *TurnLen = 2 * Strlen; }
