ADS8866的实际调试过程。

科技前沿 • 2025-02-08 19:46 • 阅读 38

大家好，我是讯享网，很高兴认识大家。

首先是为什么选用这个adc，这颗adc看起来性价比很高的，100k，16位，INL:1LSB,这个是单极性的，如果想用差分的可以选用ADS8867。

下面根据数据手册说明，贴上我的驱动代码：

首先是spi的驱动，我用的硬件spi1外设。

void Spi1_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; SPI_InitTypeDef SPI_InitStructure; RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE );//PORTA时钟使能 RCC_APB2PeriphClockCmd( RCC_APB2Periph_SPI1, ENABLE ); //GPIO_PinRemapConfig(GPIO_Remap_SPI1, ENABLE); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA GPIO_SetBits(GPIOA,GPIO_Pin_5|GPIO_Pin_6); //没有作用的！！！！因为只有复用的外设才可以操作这个io口 SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_RxOnly; //设置SPI单向的数据模式 SPI_InitStructure.SPI_Mode = SPI_Mode_Master ; //设置SPI工作模式:设置为主SPI SPI_InitStructure.SPI_DataSize = SPI_DataSize_16b; //设置SPI的数据大小:SPI发送接收8位帧结构 SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low; SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge; SPI_InitStructure.SPI_NSS = SPI_NSS_Soft; //NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制 //SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256; //定义波特率预分频的值:波特率预分频值为256 SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB; //指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始 SPI_InitStructure.SPI_CRCPolynomial = 7; //CRC值计算的多项式 SPI_Init(SPI1, &SPI_InitStructure); //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器 // SPI_Cmd(SPI1, ENABLE); //使能SPI外设 //SPI1_ReadWriteByte(0xff);//启动传输 Spi1_SetSpeed(SPI_BaudRatePrescaler_16); SPI_Cmd(SPI1, ENABLE); SPI_Cmd(SPI1, DISABLE); //使能SPI外设 } //SPI 速度设置函数 //SpeedSet: //SPI_BaudRatePrescaler_2 2分频 //SPI_BaudRatePrescaler_8 8分频 //SPI_BaudRatePrescaler_16 16分频 //SPI_BaudRatePrescaler_256 256分频 void Spi1_SetSpeed(u8 SPI_BaudRatePrescaler) { assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler)); SPI1->CR1&=0XFFC7; SPI1->CR1|=SPI_BaudRatePrescaler; //设置SPI1速度 SPI_Cmd(SPI1,ENABLE); }

讯享网

这里就是要注意：

这个工作模式是根据ADS886的通讯逻辑决定的。我用的72的stm32f103rb，这里的 Spi1_SetSpeed(SPI_BaudRatePrescaler_16);就是spi的clk有72/16=4.5M左右，我遇到一个问题，就是我想要更高的速度

8分频或者4分频的时候，发现示波器测sdo引脚有数据的，但是spi得DR寄存器里面没有接收到数据，暂时还没有找到出现这种问题的原因，后面有时间再找这里的原因。

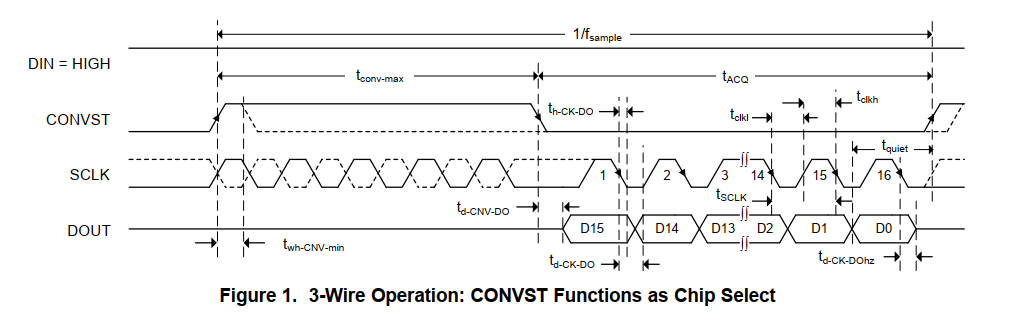

下面是ADS886的驱动逻辑：

讯享网 SPI_Cmd(SPI1, ENABLE); GPIOA->BSRR=0x0010; delay_us(1); SPI_Cmd(SPI1, DISABLE); delay_us(1); GPIOA->BRR=0x0010; SPI_Cmd(SPI1, ENABLE); delay_us(1); SPI_Cmd(SPI1, DISABLE);

0x0010就是spi的cs引脚。

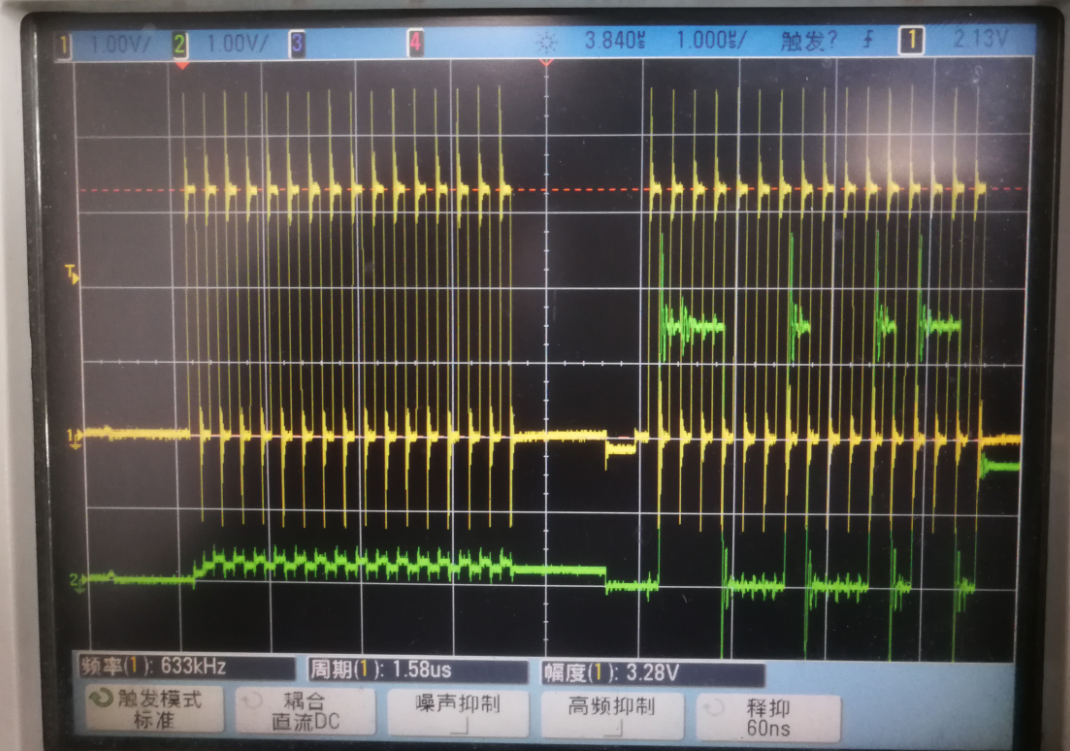

下面是我的测得波形，黄色为时钟clk，绿色为输出sdo。基准我接的2.5v，输出数据0x7xxx，因为我输入电压就是1.25v左右，所以接收到的数据是对的。

ADS8866的实际调试过程。
