大家好,我是讯享网,很高兴认识大家。



1、CTRL+鼠标滚轮  图纸的放大缩小

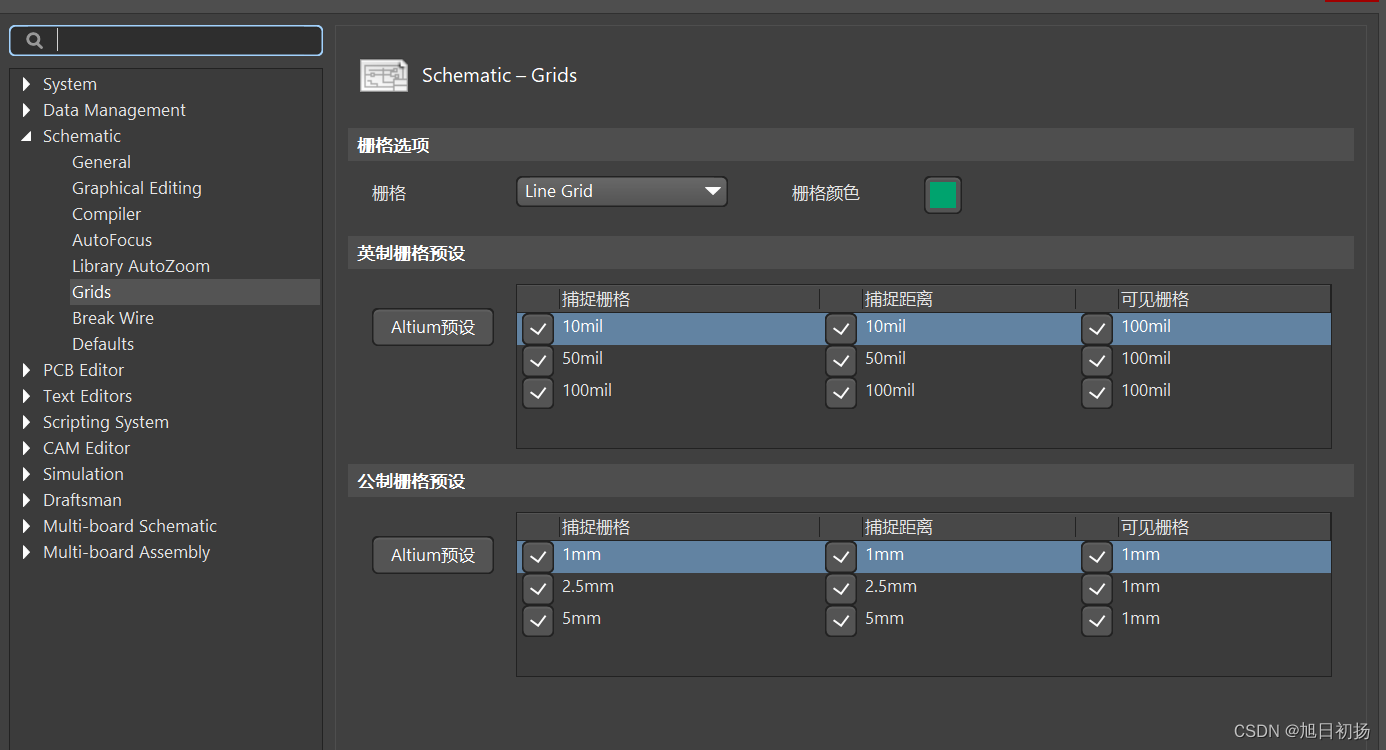

2、修改栅格颜色


讯享网

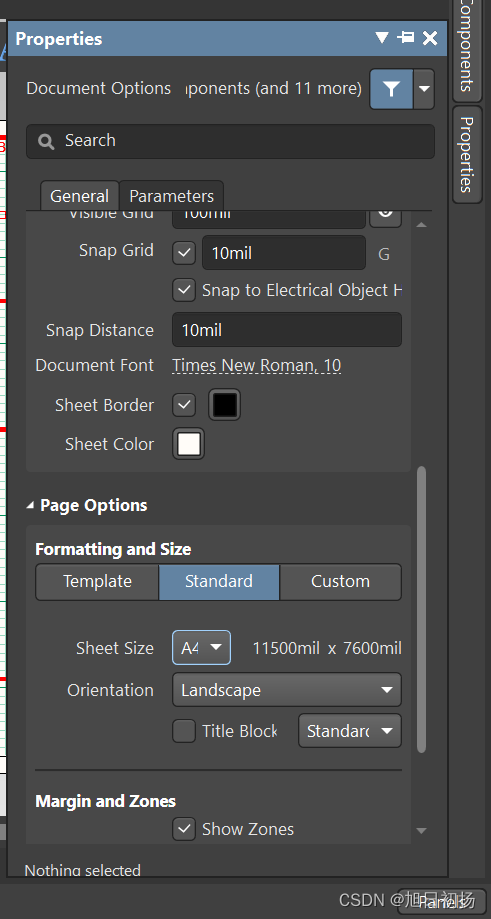

 3、选择图纸尺寸

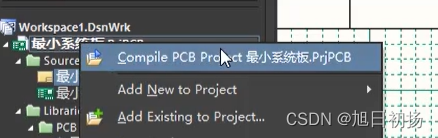

 4、编译原理图    选中项目右键

5、编译原理图后  出现原理图中所使用的元器件  或错误信息

元器件

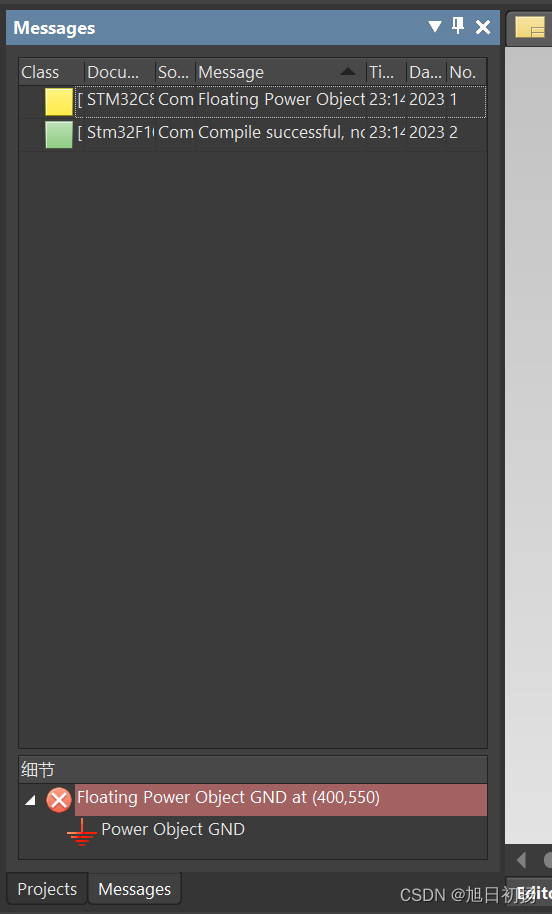

 编译原理图报错

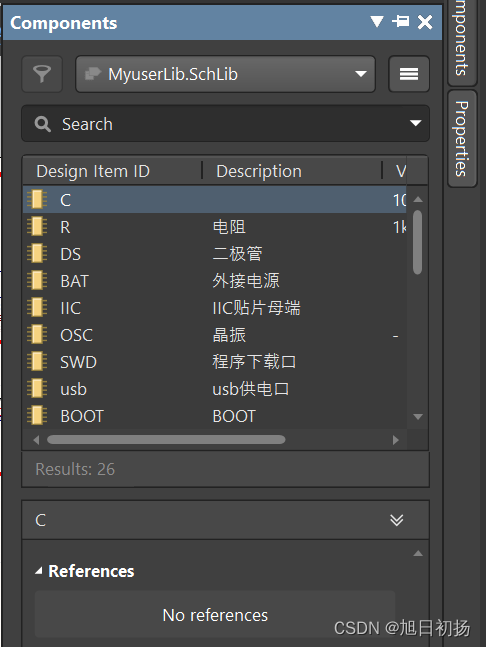

6、编译原理图库后  选中右侧栏中元器件 可进行添加 或删除库中元器件

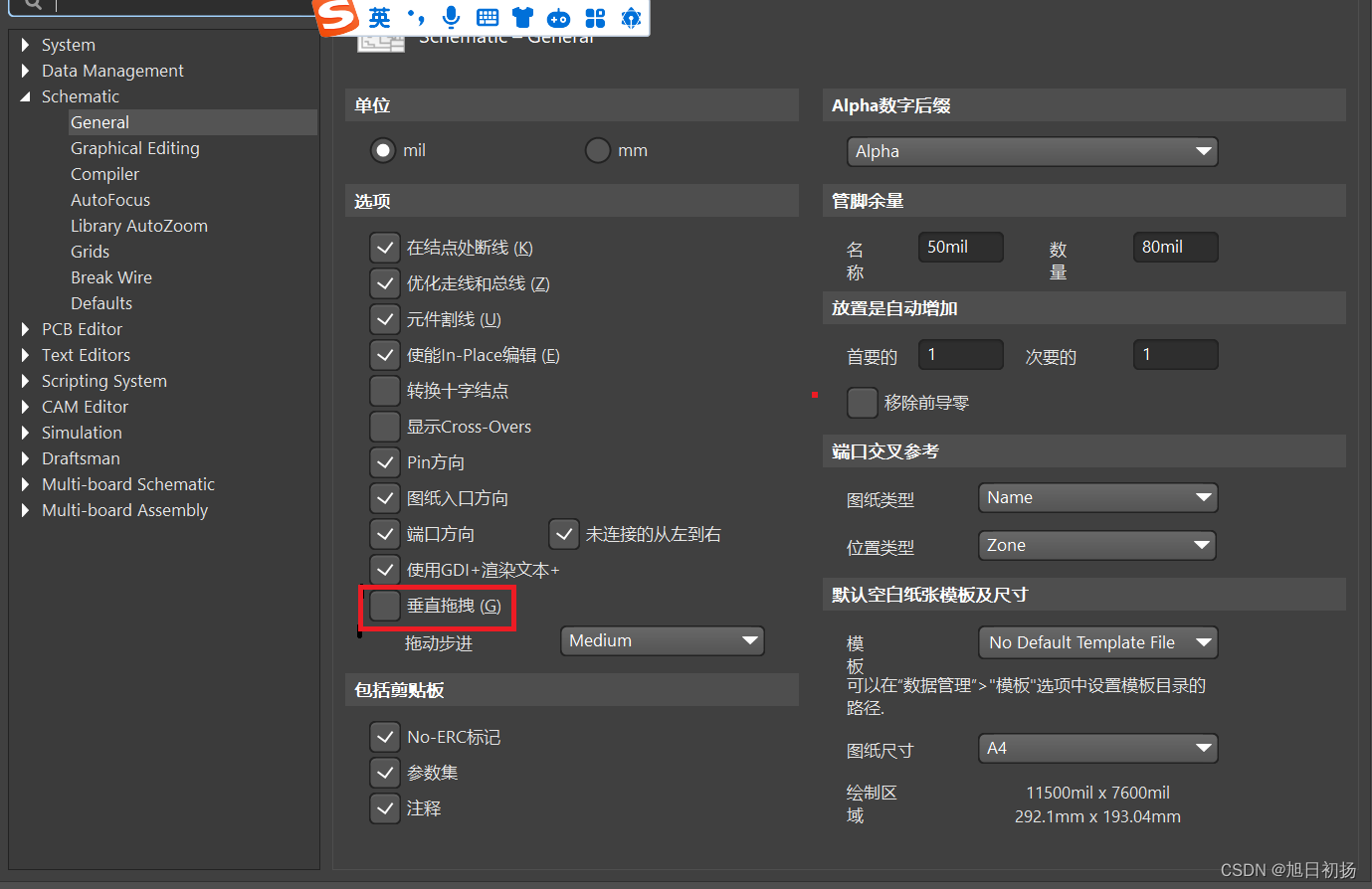

7、去掉此钩子 可shirft+鼠标拖拽  复制元器件



8、空格键 旋转选中的元器件

9、元器件对齐     选中需要操作的元器件 使用快捷键 A  根据提示选择需要的对齐方式

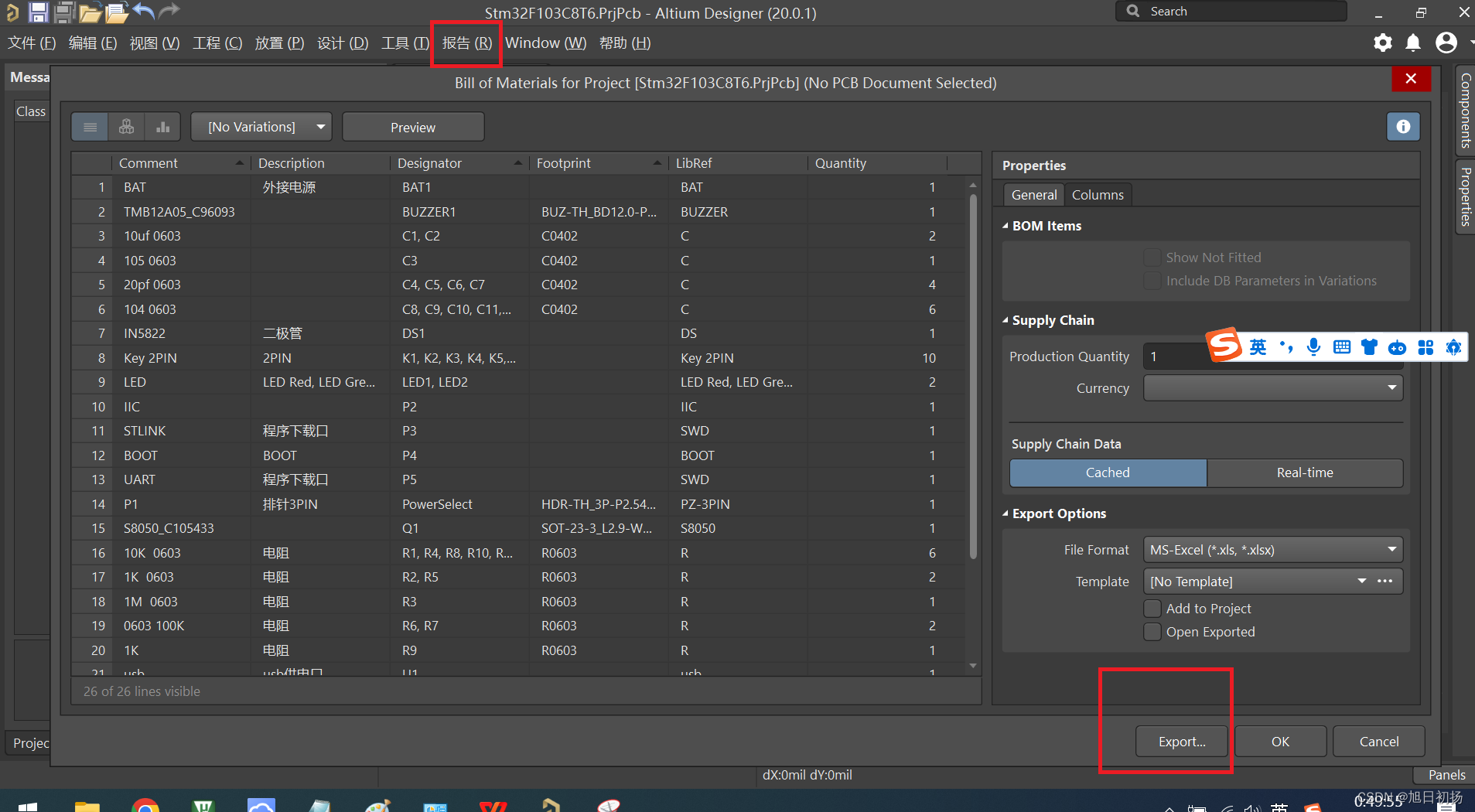

10、输出BOM清单

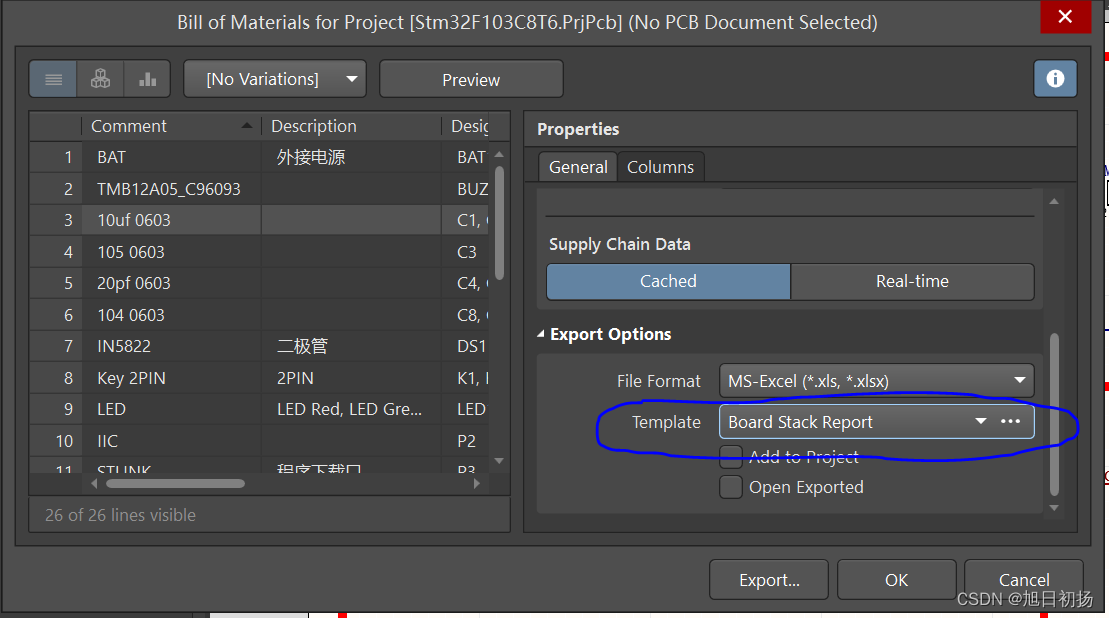

11、选择BOM清单输出的模版

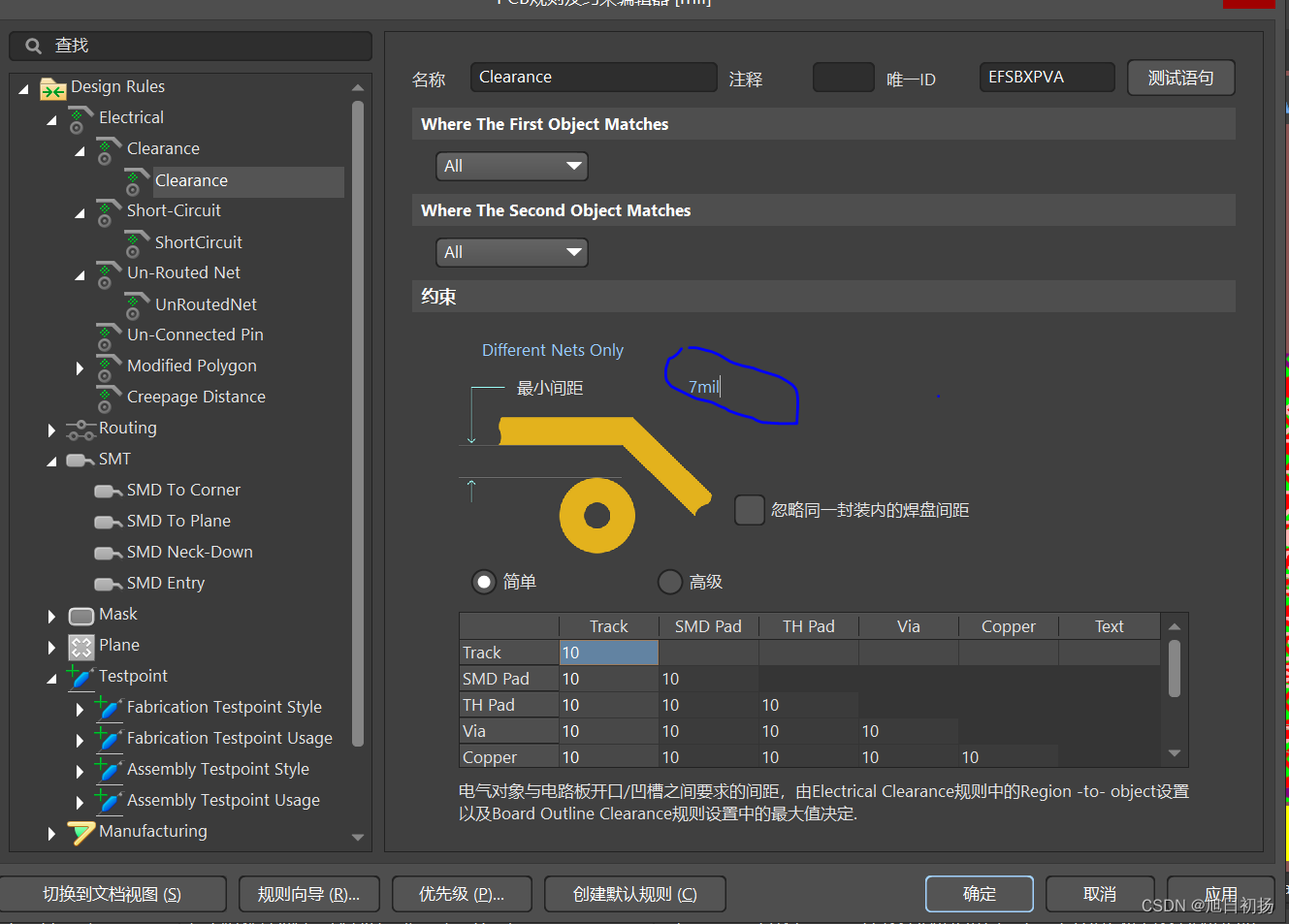

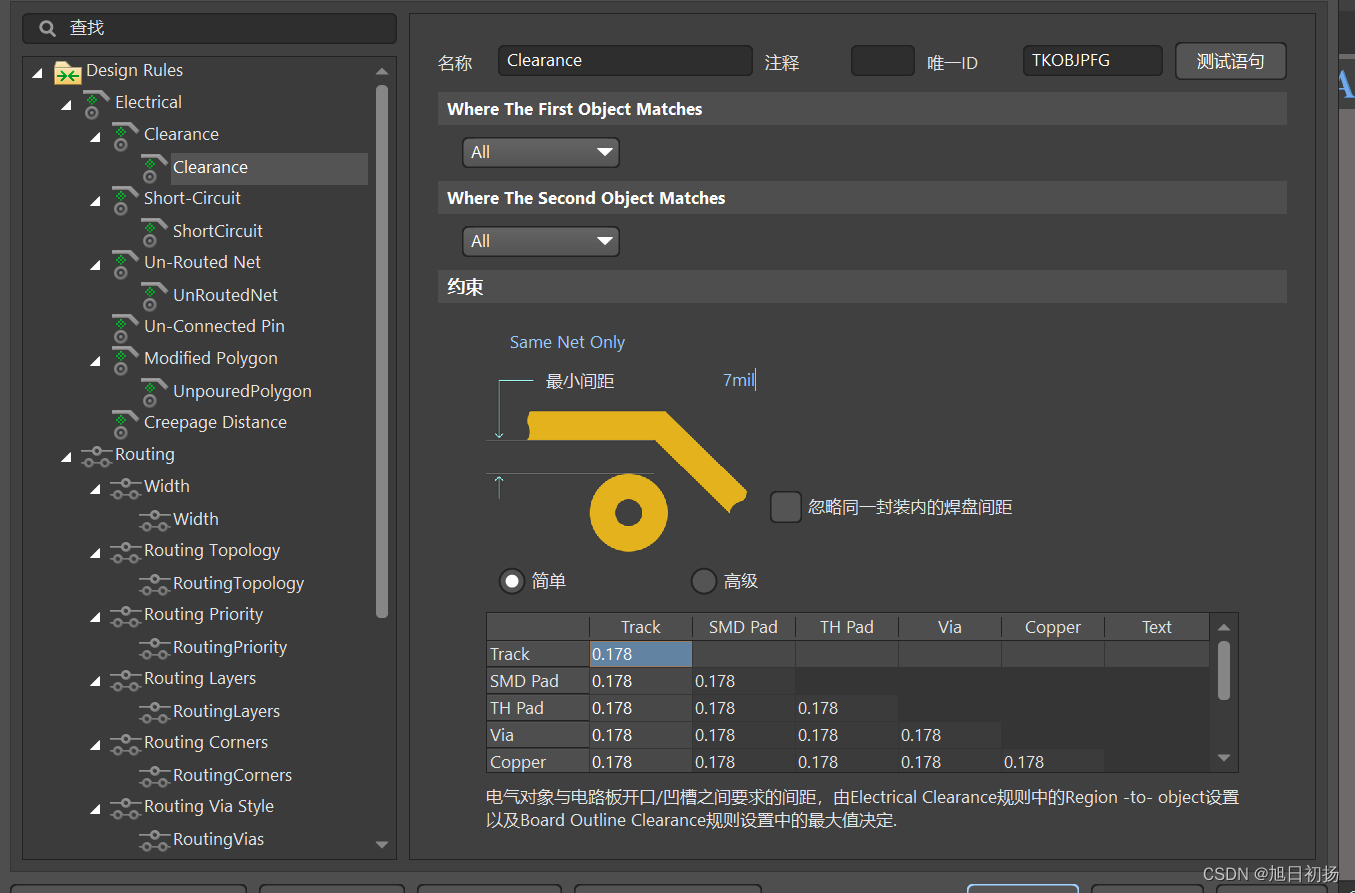

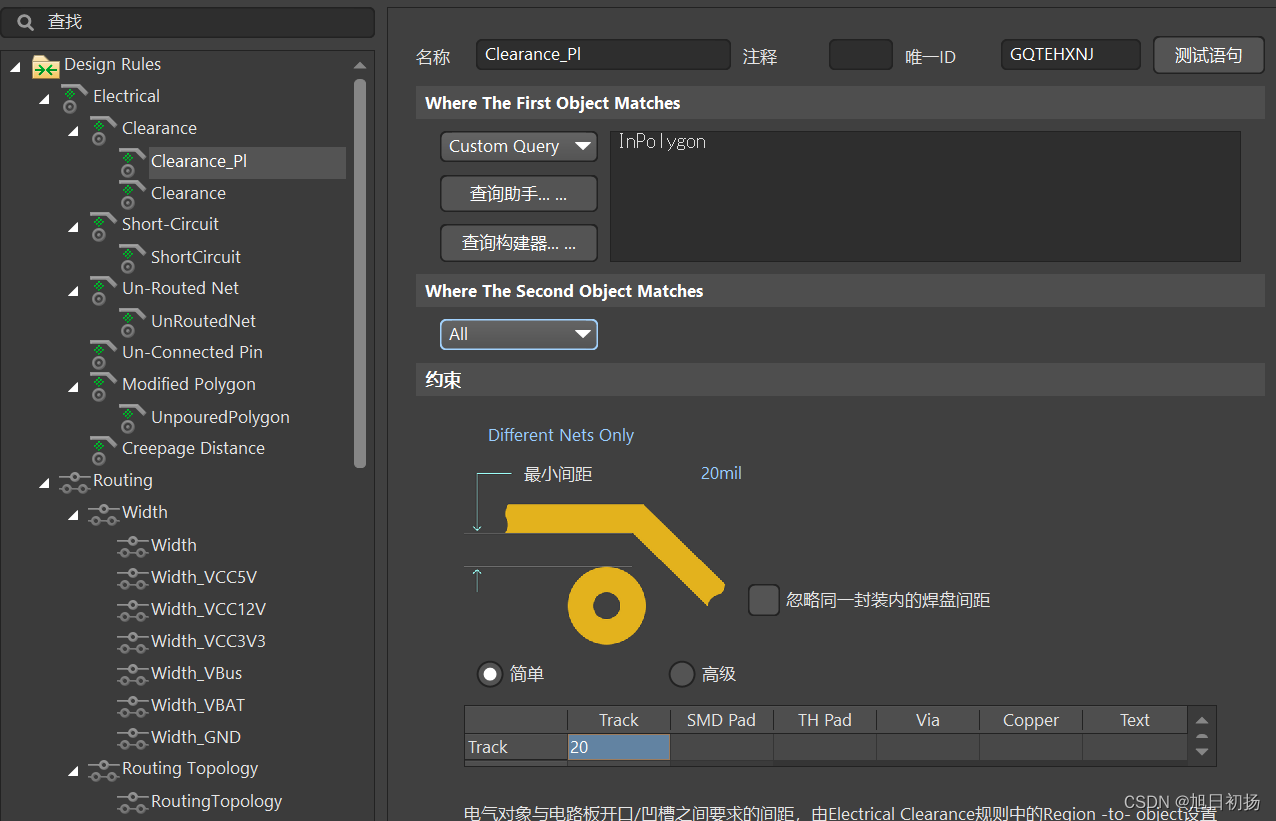

点开  设计 -》规则-》电器规则  修改最小间距值  可消除警告

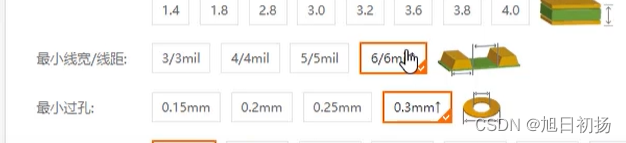

厂家设备支持的最小线距

 该厂家的设备最小支持3mil的线宽线距,但生产此种规格的最贵。线宽线距越大越便宜。

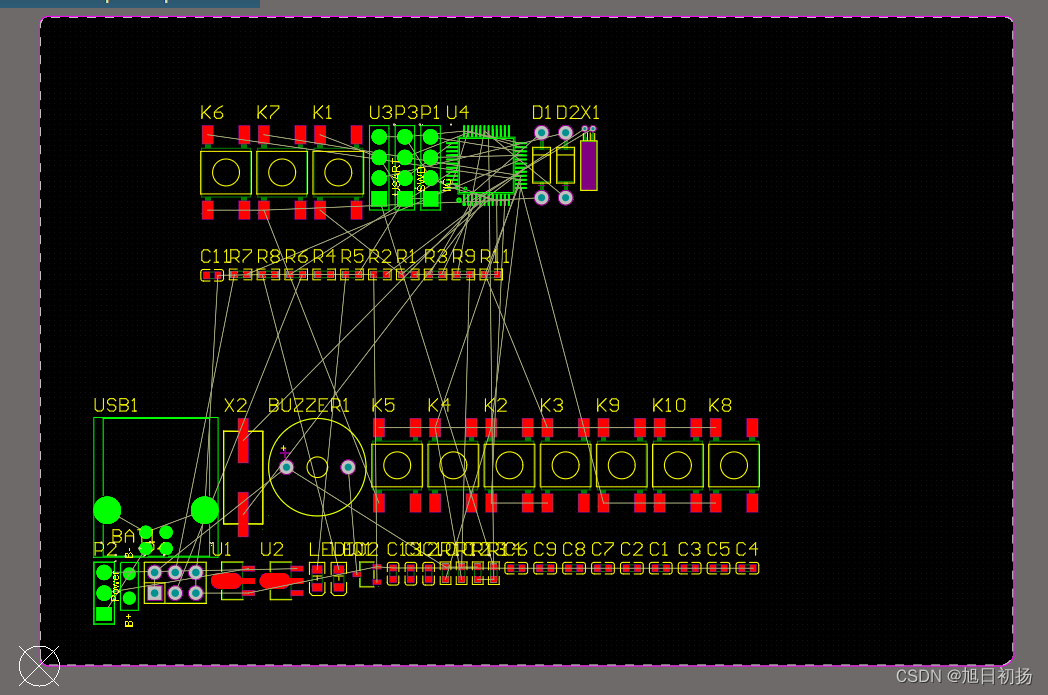

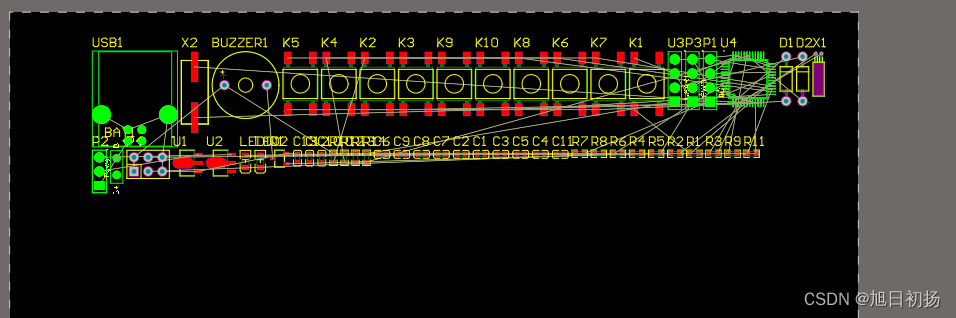

选中导入PCB中的所有元器件后

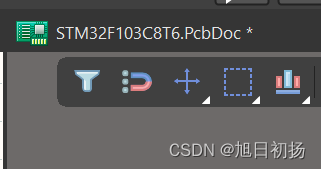

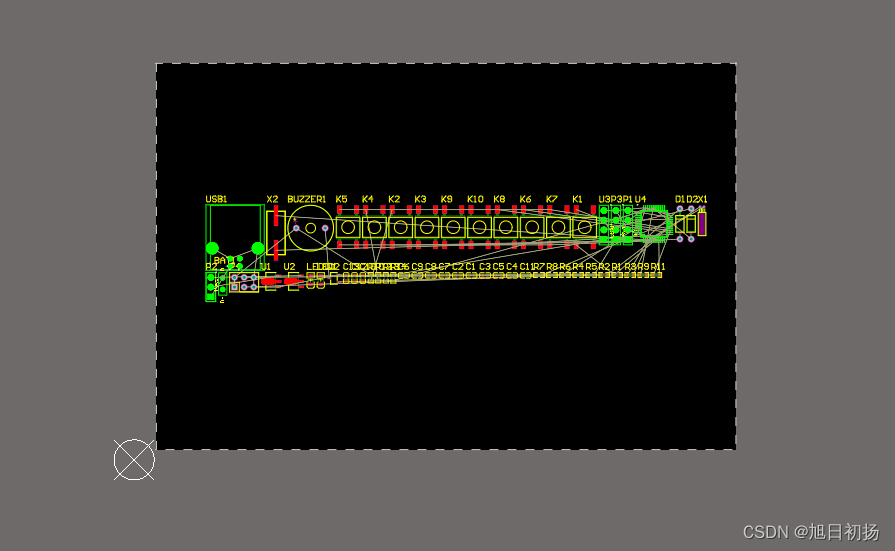

菜单栏  工具-》 器件摆放-》在矩形区域排列

编辑-》原点-》设置

禁止布线层、机械层都可以用来做板层

机械层

禁止布线层:定义好的板框后,板框具有电气特性。

使用:放置-》keepout->线径  绘制板子的边框  快捷键  依次按下P  K  T

选中绘制的矩形宽,快捷键 D  S  D重新定义板子形状

设计-》板子形状-》按照选择对象定义

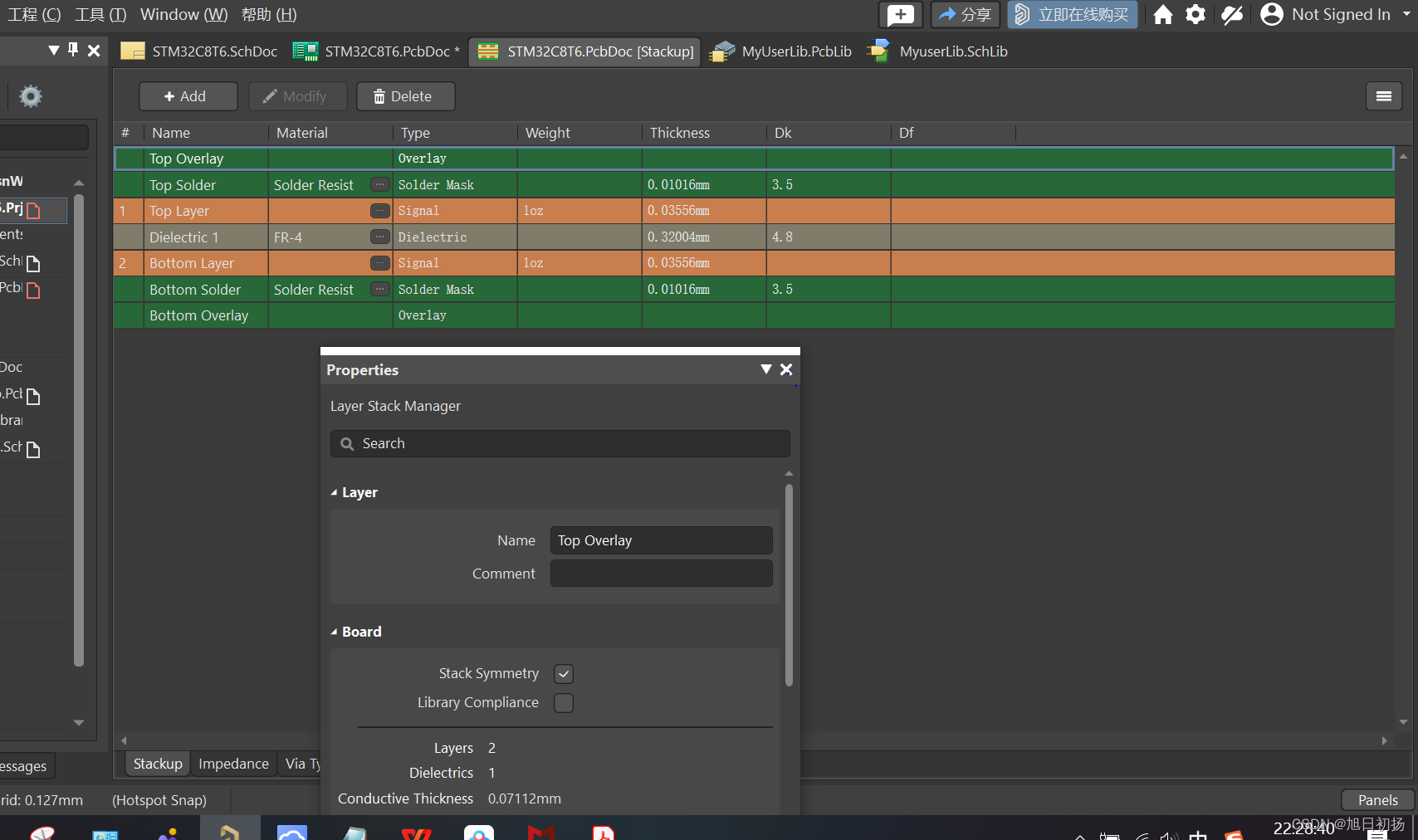

设计-》叠层管理器

  • ctrl+shirft+L     左对齐。
  • ctrl+shirft+R    右对齐。
  • ctrl+shirft+T    上对齐。
  • ctrl+shirft+E    底对齐。
  • ctrl+shirt+V     纵向等间距。
  • ctrl+shirt+H     横向等间距 。
  • shirft+S           顶层 /底层切换。
  • 拖动某个元器件  点击L  切换该元器件的顶层/底层。
  • 数字2  切换为2D模式    数字3切换为3D模式。
  • 3D模式下可按shirft+鼠标右键查看  整个PCB板子的状况。
  • 垂直分割/水平分割   将原理图与PCB在AD软件中分区显示。   选中项目右键垂直分割

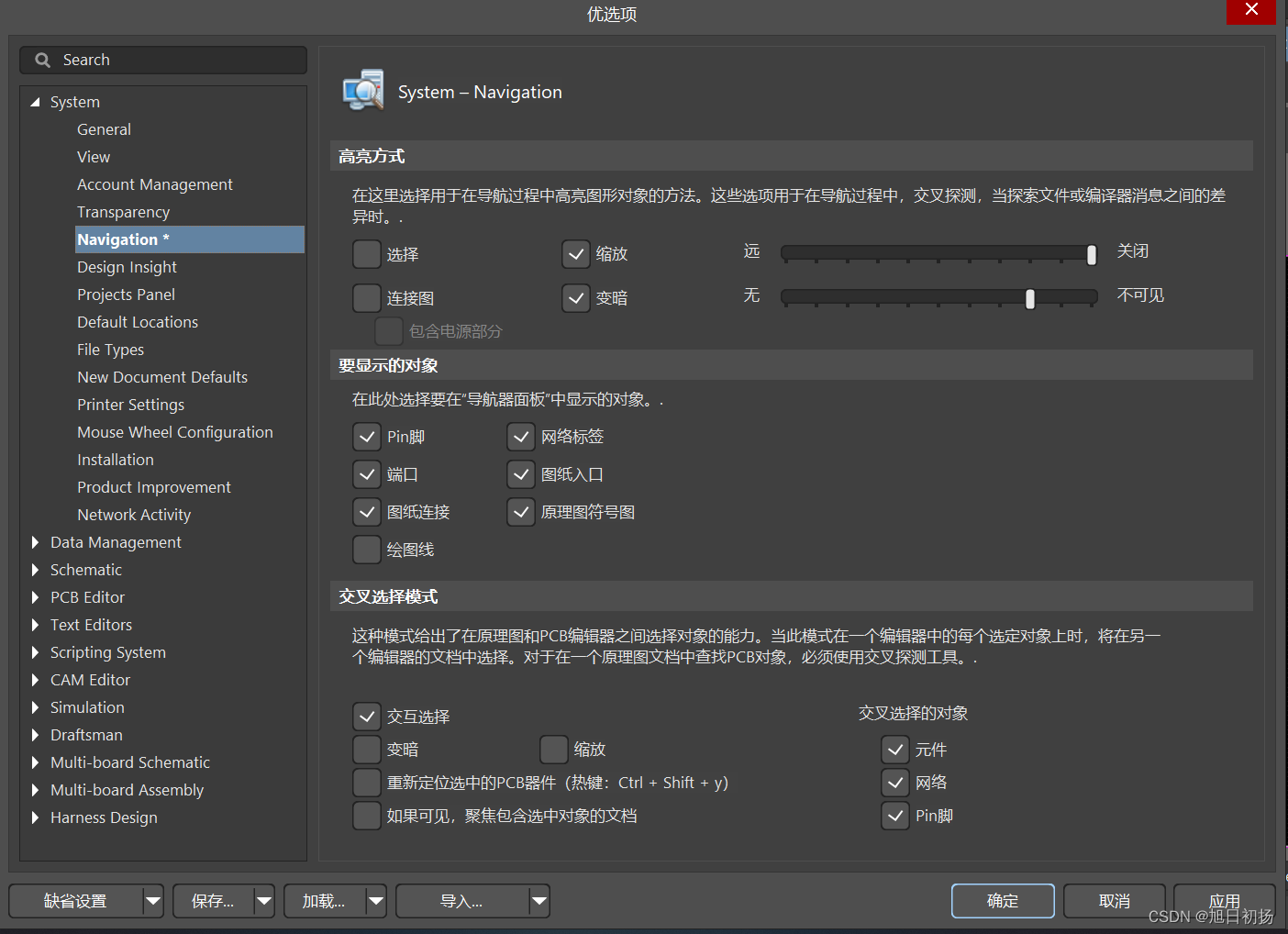

  • 交叉选择,在原理图中选中器件PCB中同步选中。

  • 模块化布局  在原理图中选中一个模块的器件  在PCB中将他们放在一起。
  • PCB设计原则:电流设计为左进右出。

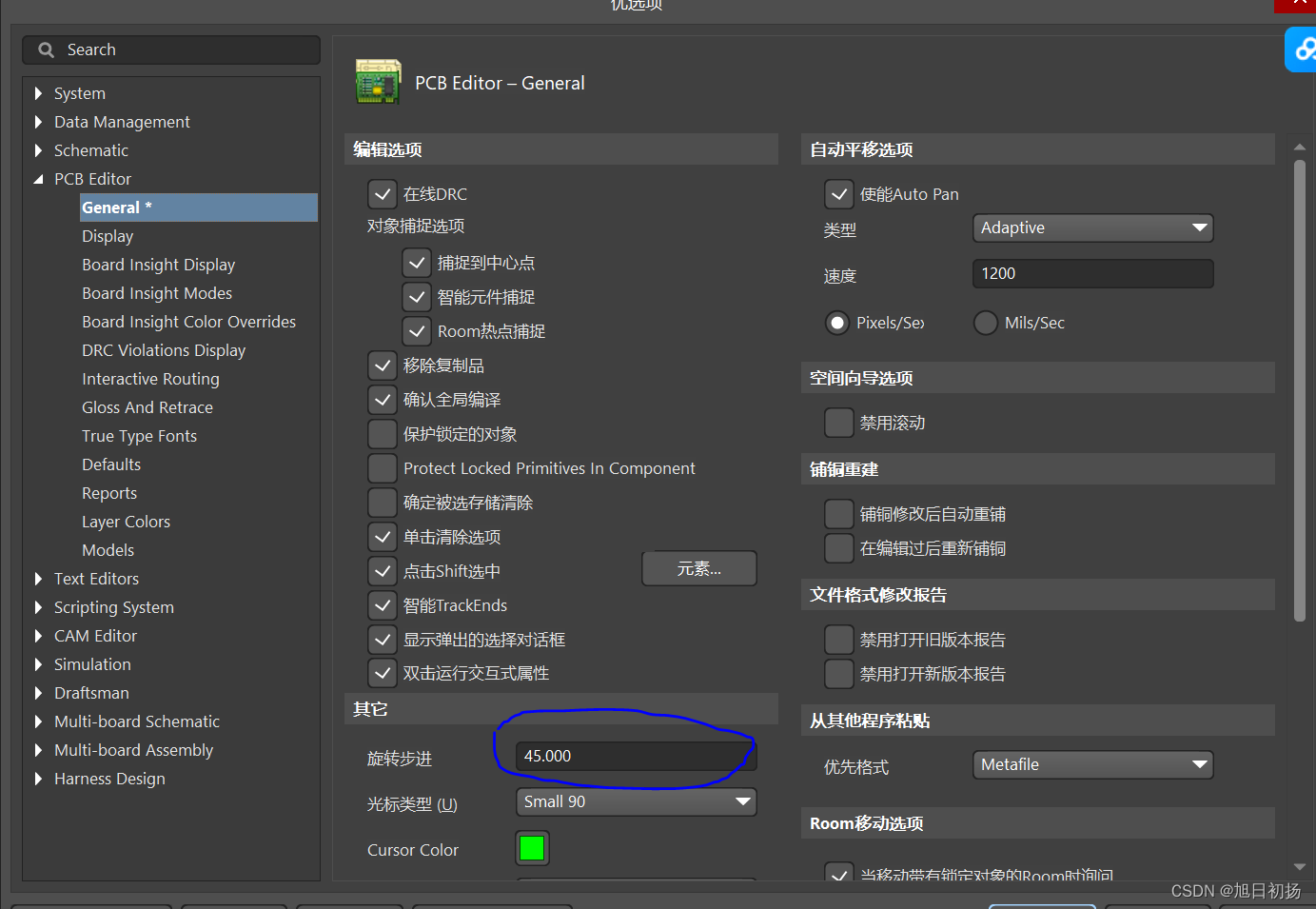

  • 器件布局角度  空格键调整为45度一次

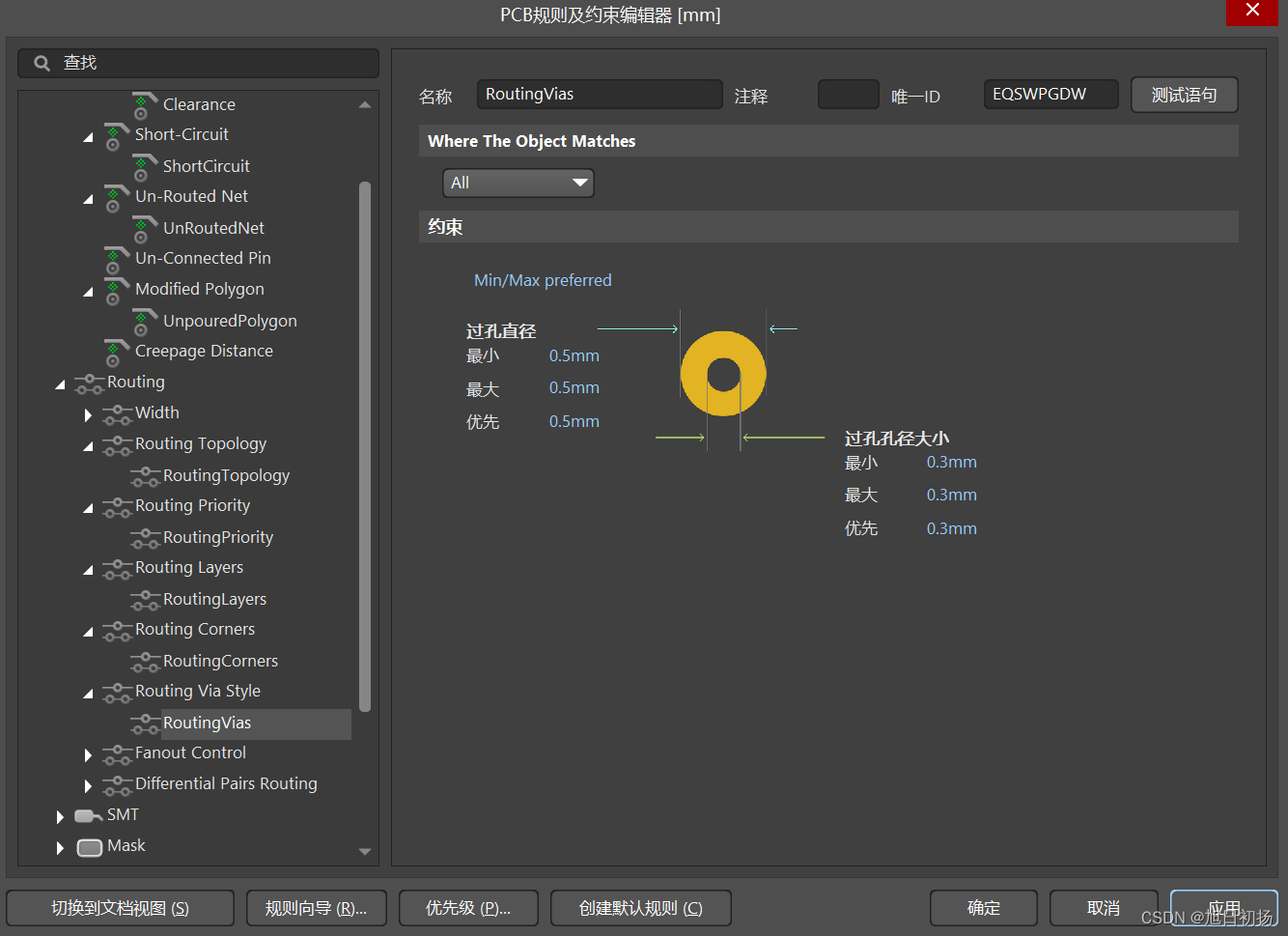

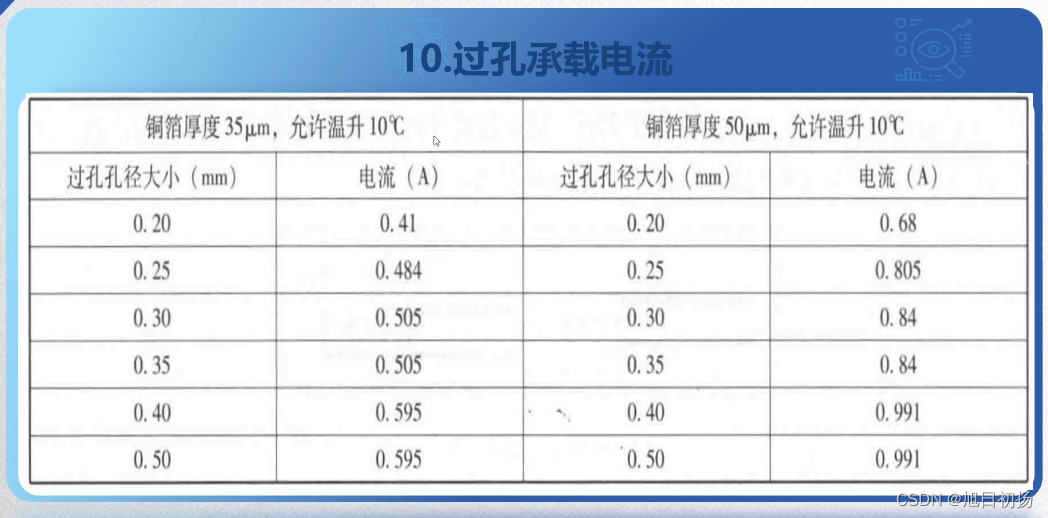

过孔规则

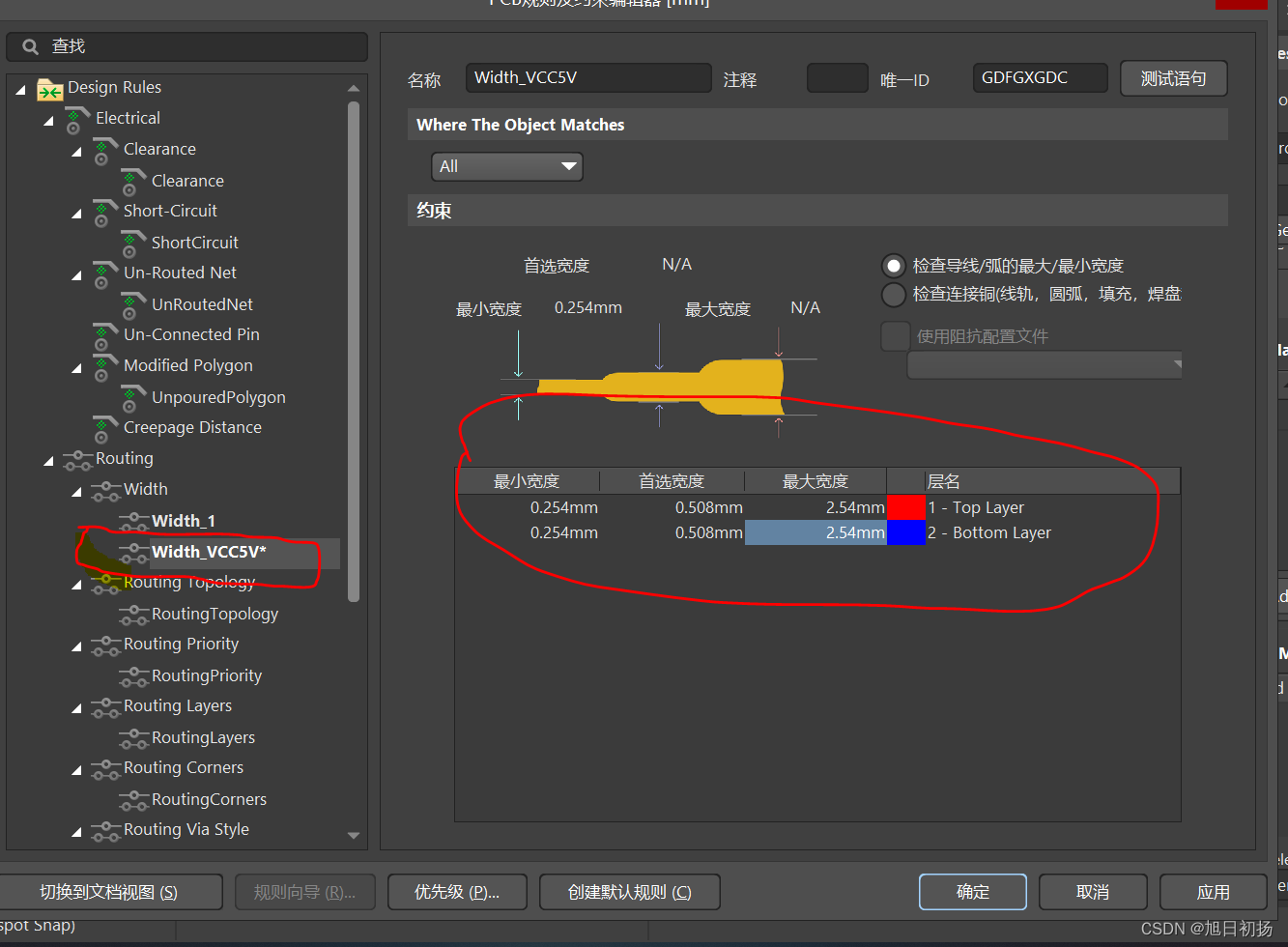

布线规则

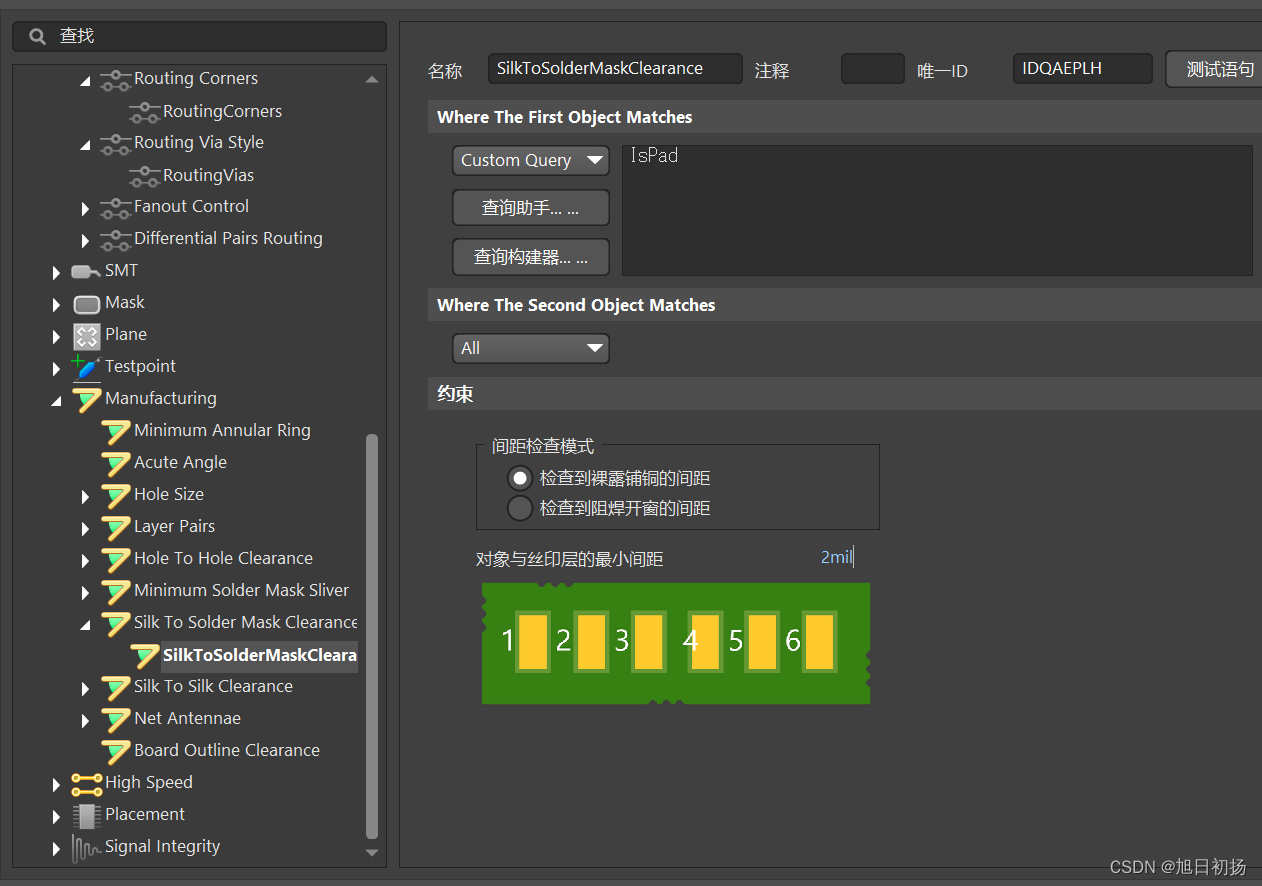

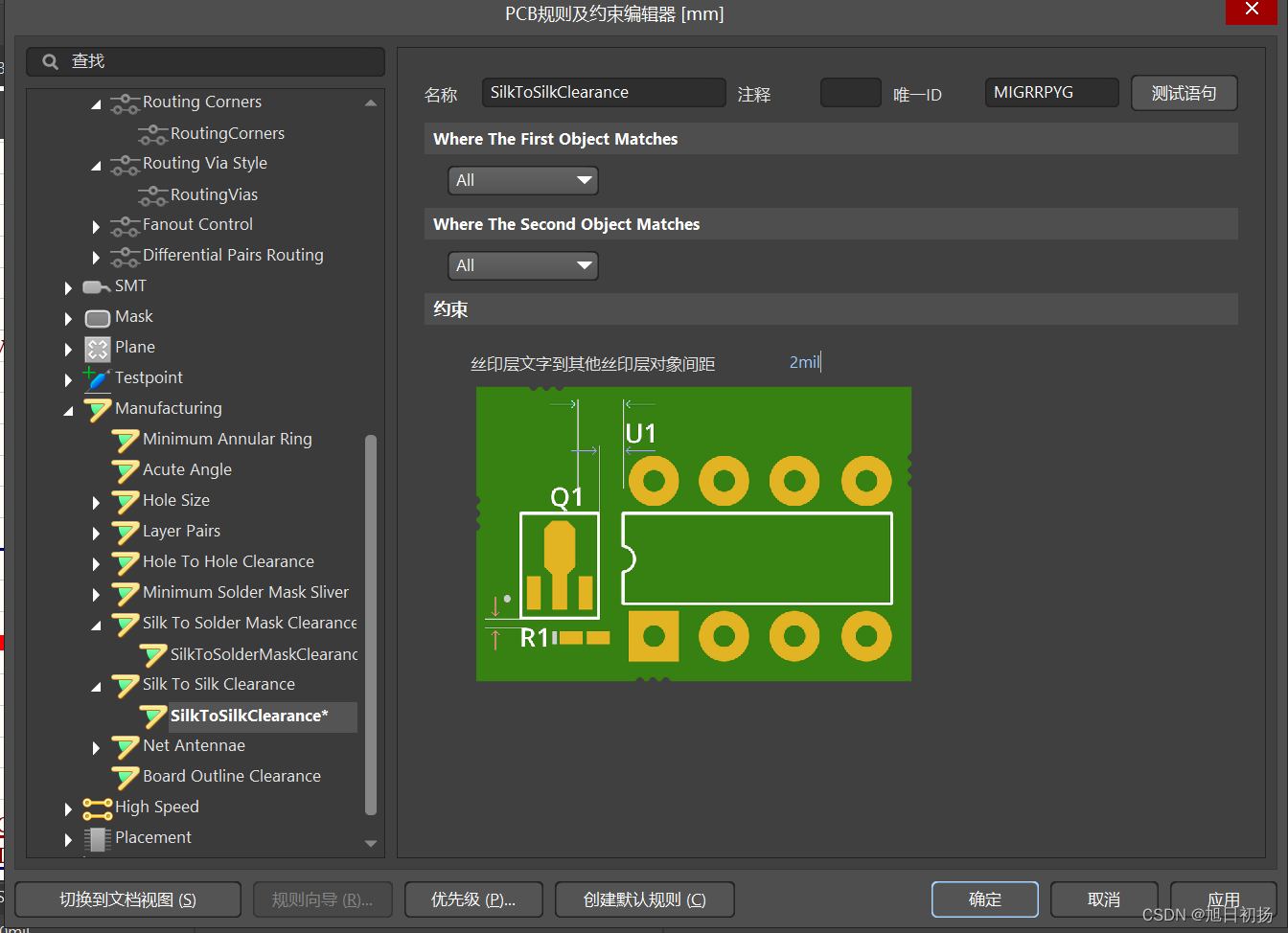

私印的设计规则

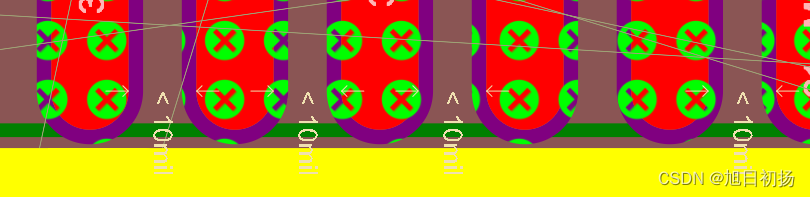

消除间距警告的快捷键  TM

10、自动走线

设计走线规则

设计过孔规则

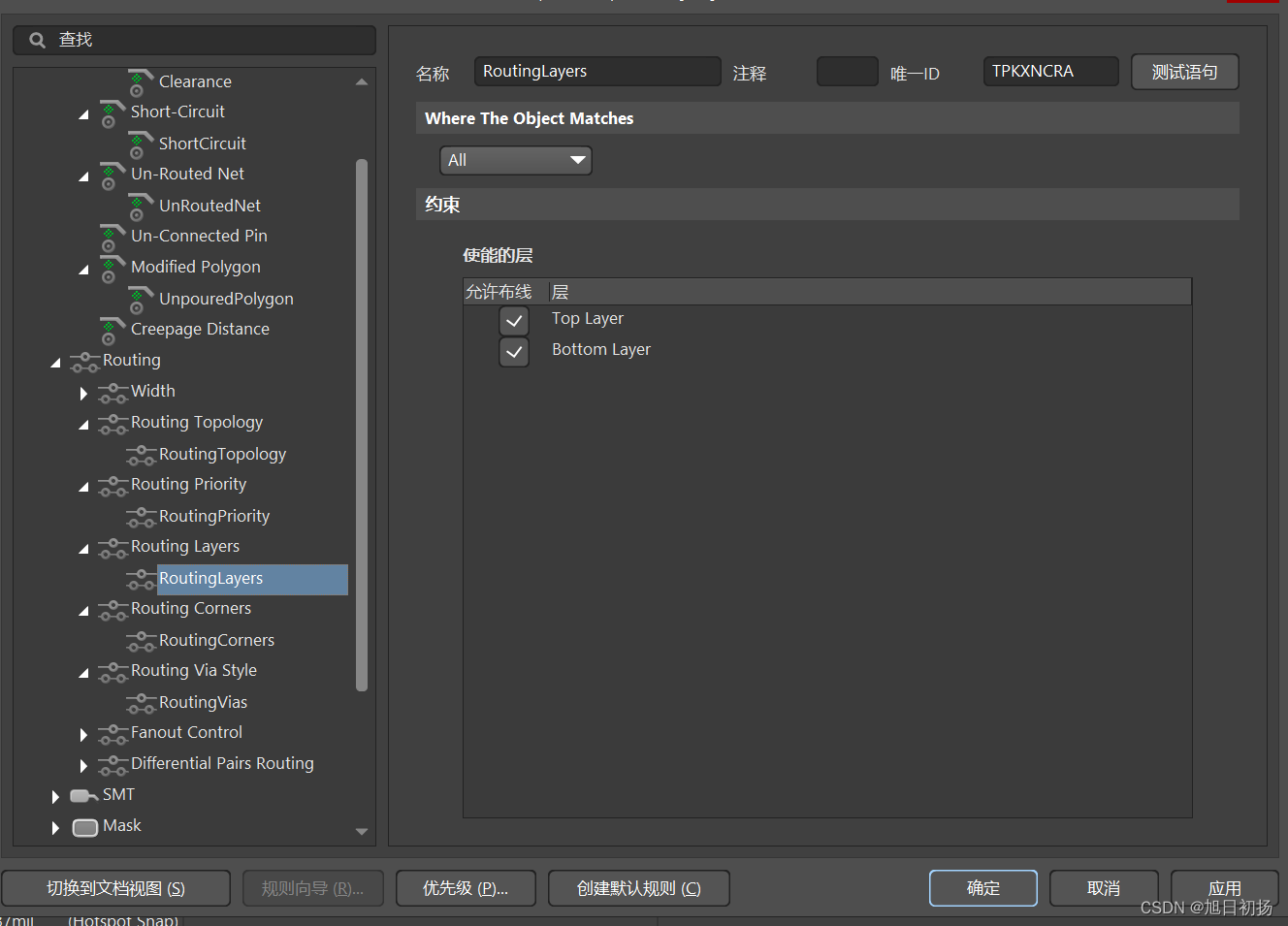

设计布局层数



规则设计完成后   依次按下U  A  A实现自动布线

前提:板框的Keep out Lay必须完整。



 11、泪滴、覆铜、添加字符

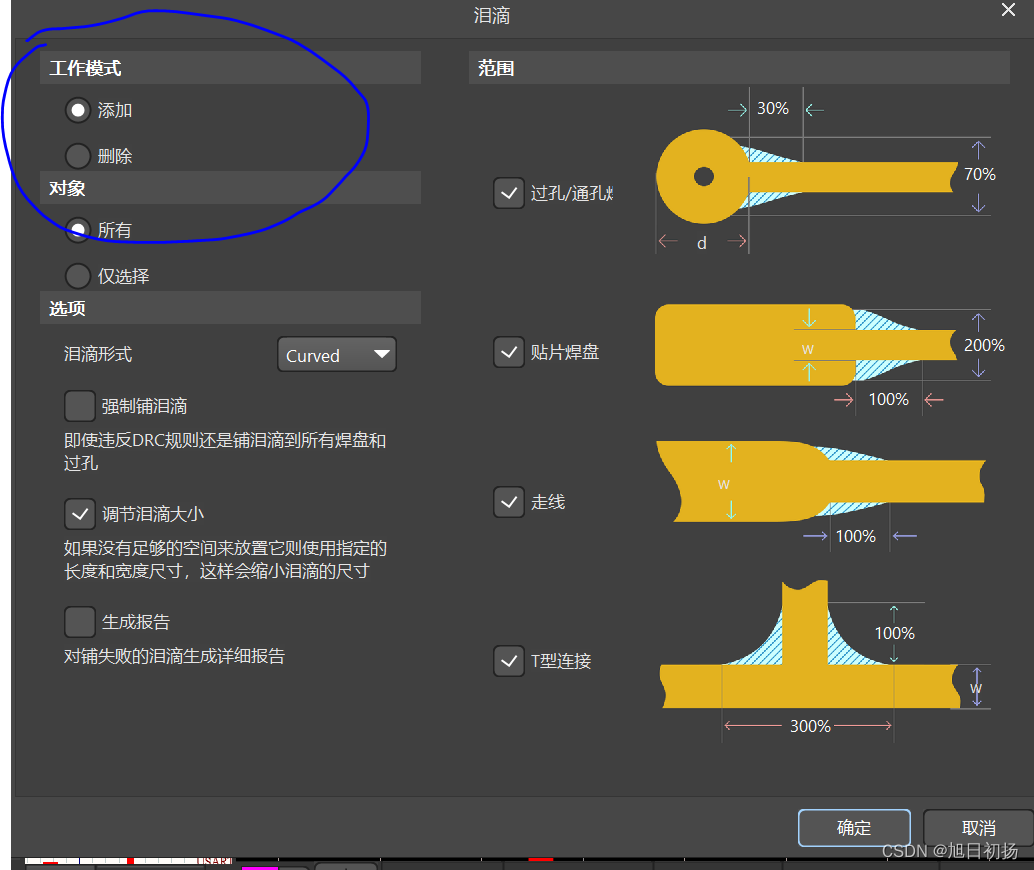

泪滴

工具-》泪滴

快捷键 依次按下 T  E

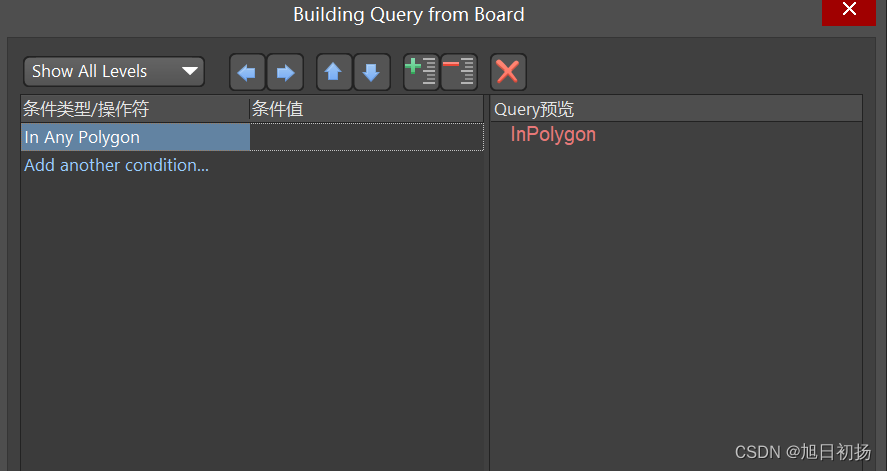

 铺铜

铺铜的优势:使板子抗干扰能力更强。

12、PCB设计原则

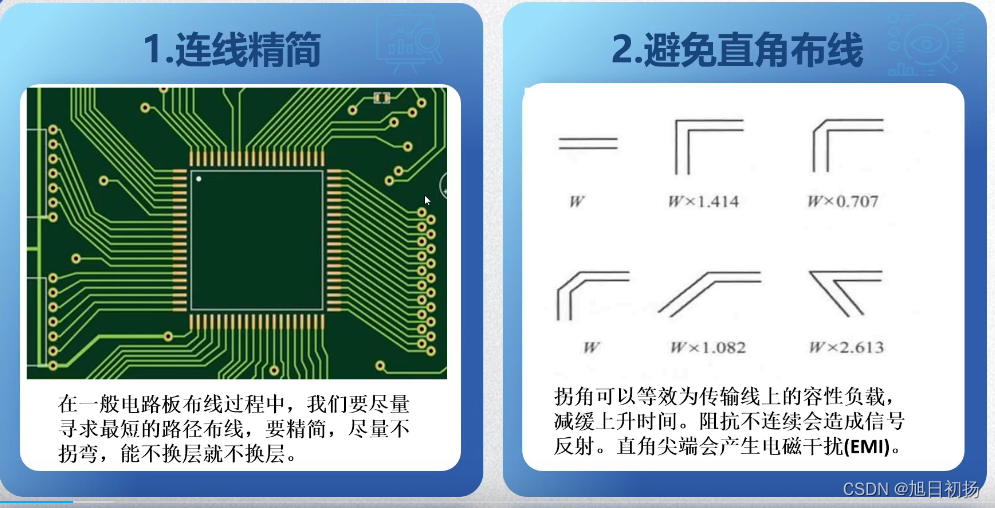

连线精简、避免直角布线

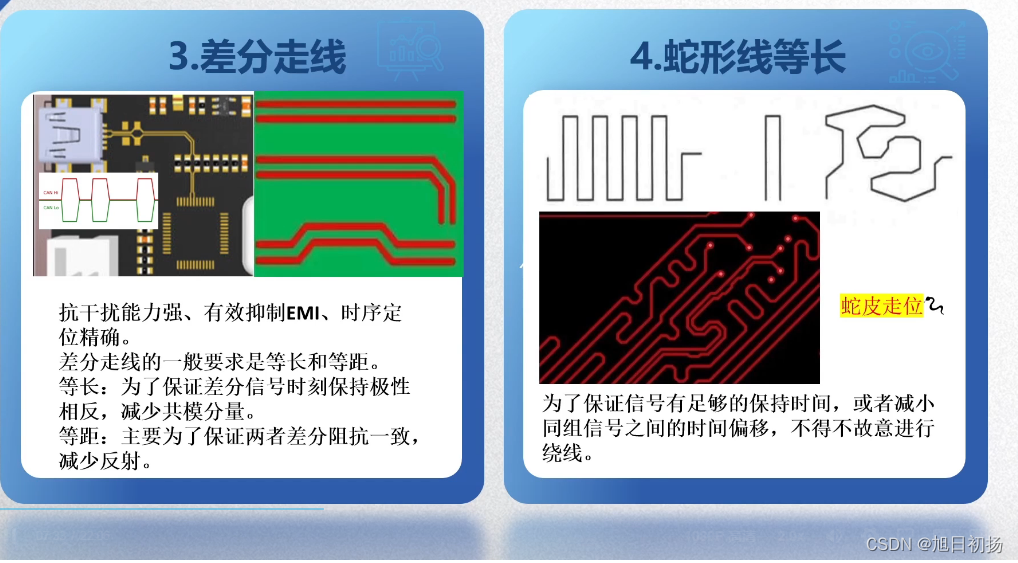

差发走线、蛇形线等长

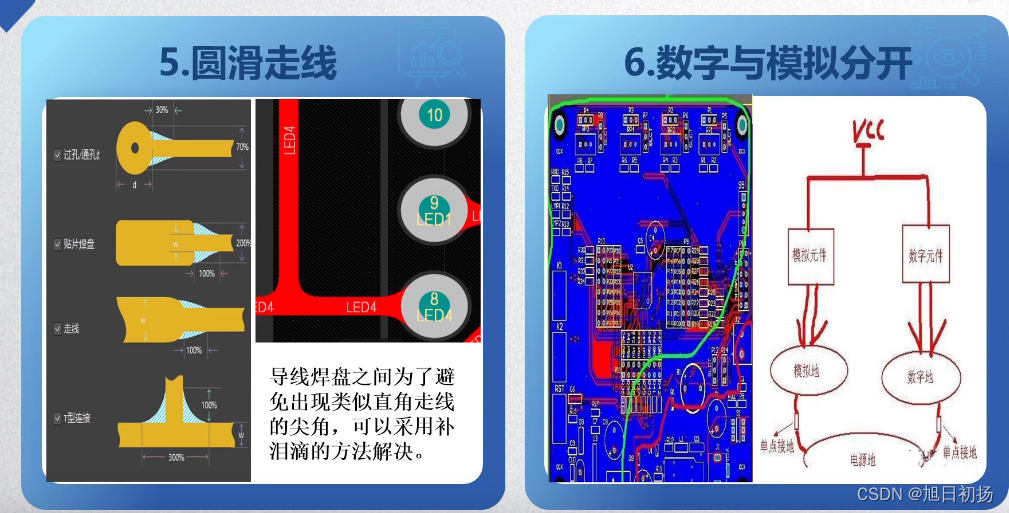

圆滑走线、数字模拟分开

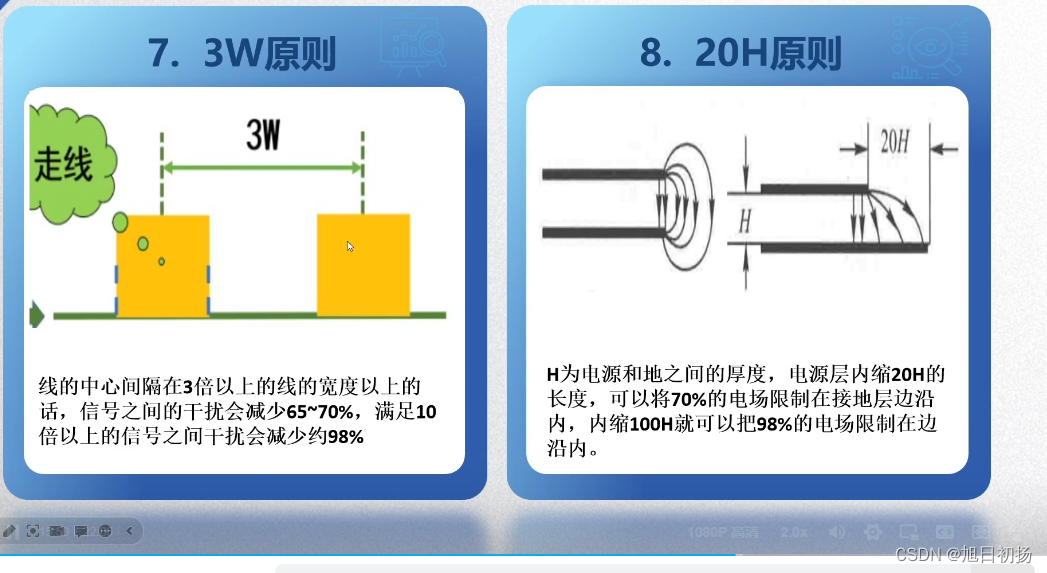

3W原则、20H原则

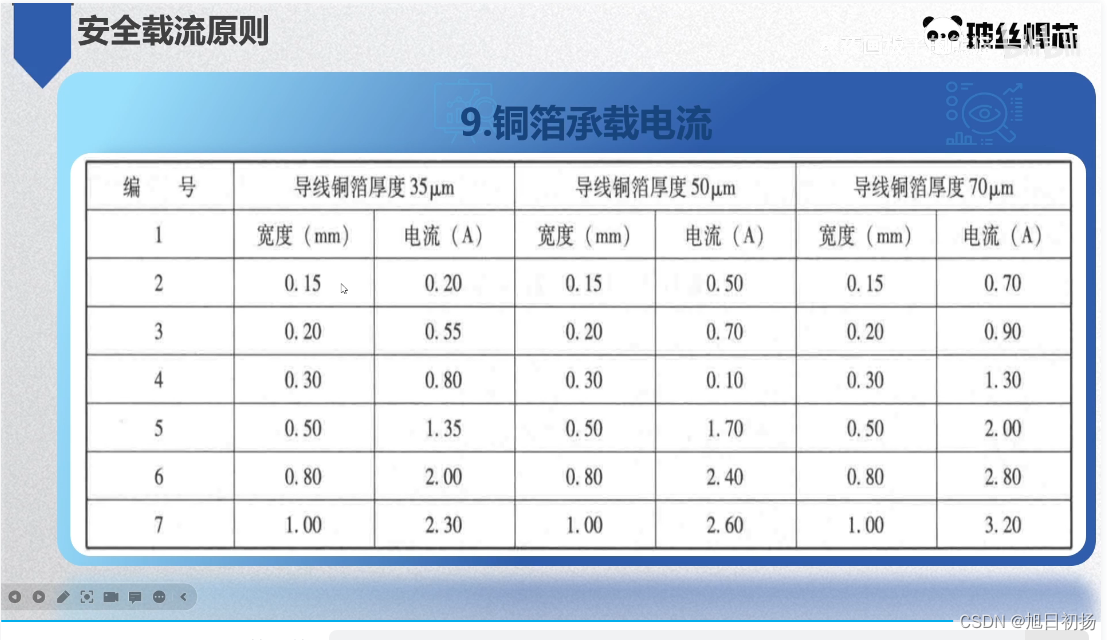

安全电流原则

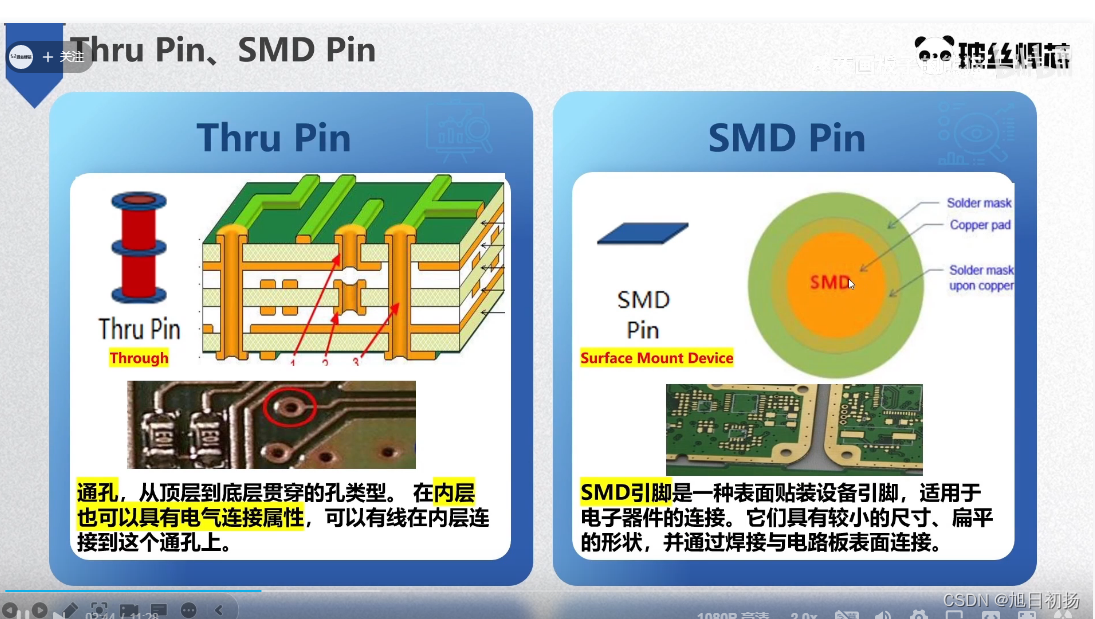

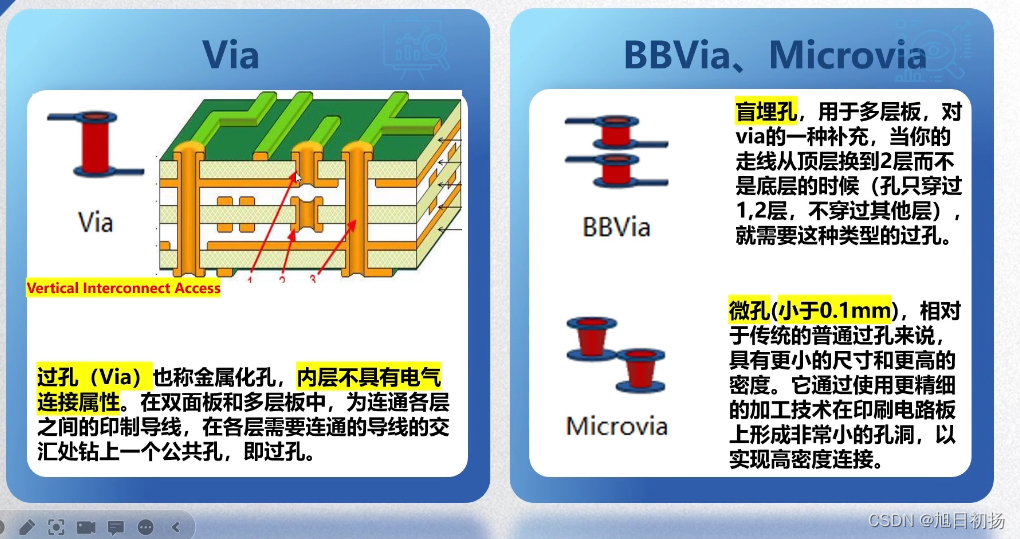

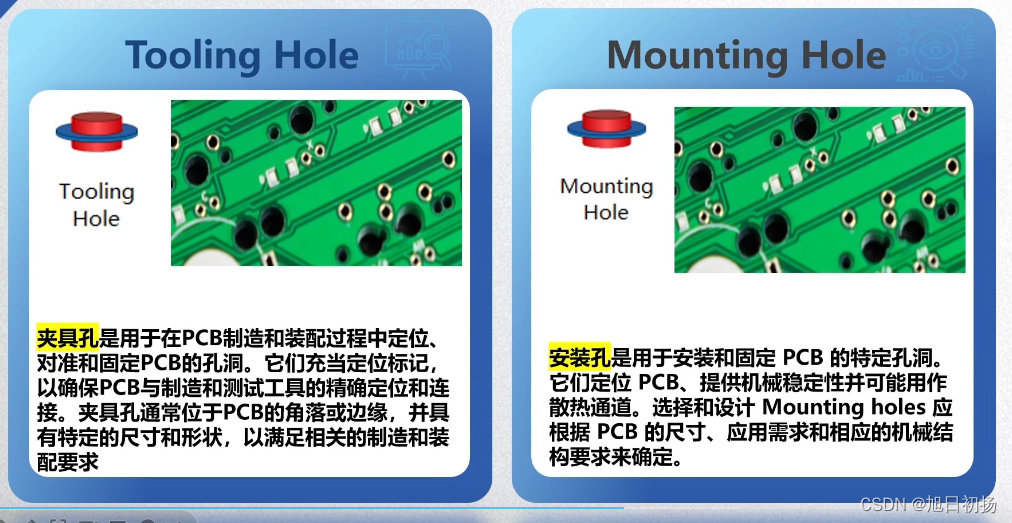

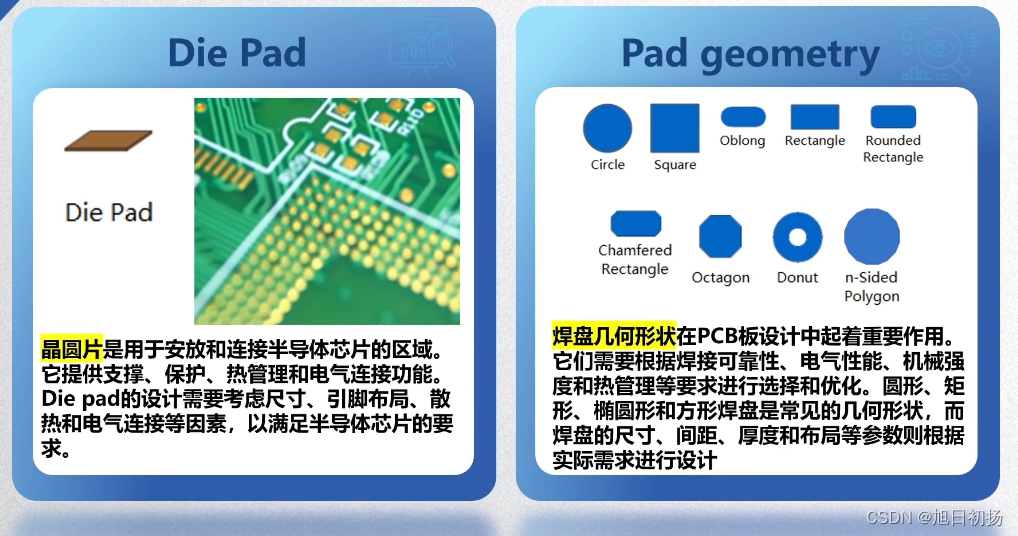

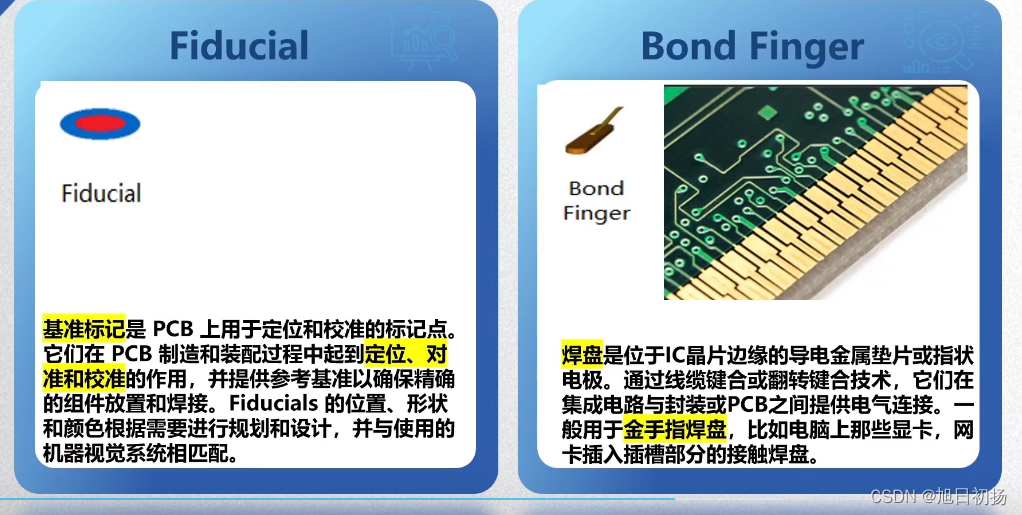

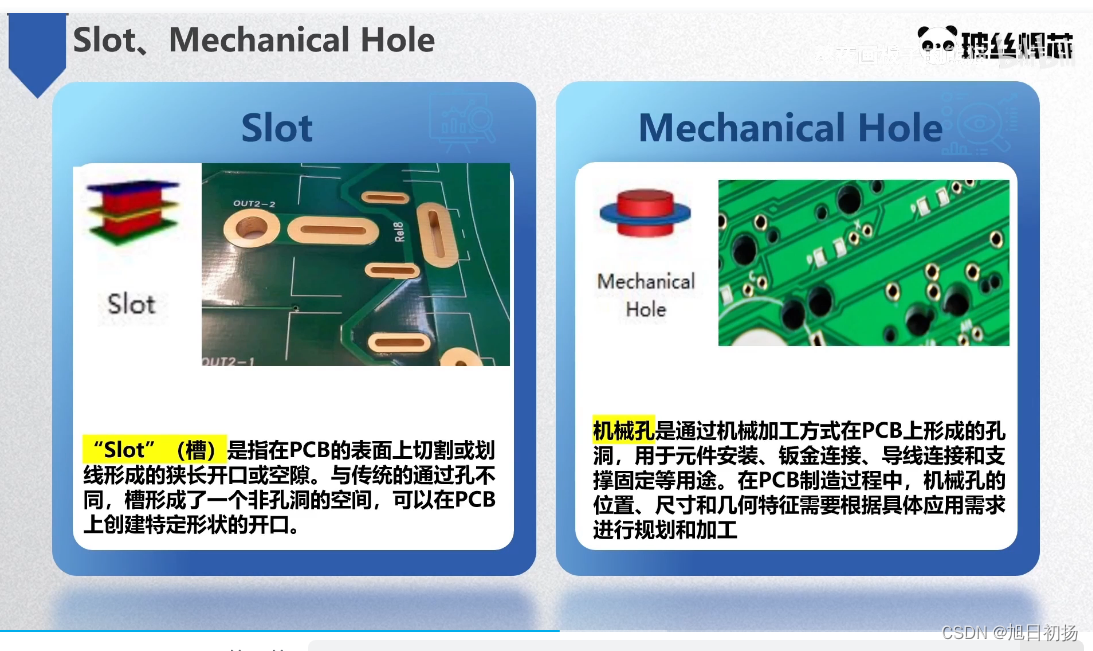

各种孔的特性



快捷键   依次按下 T  H  A

工具   缝合孔/屏蔽    给网络添加缝合孔

高速板与低频板需要放置过孔。

快捷键  依次按下  T  M

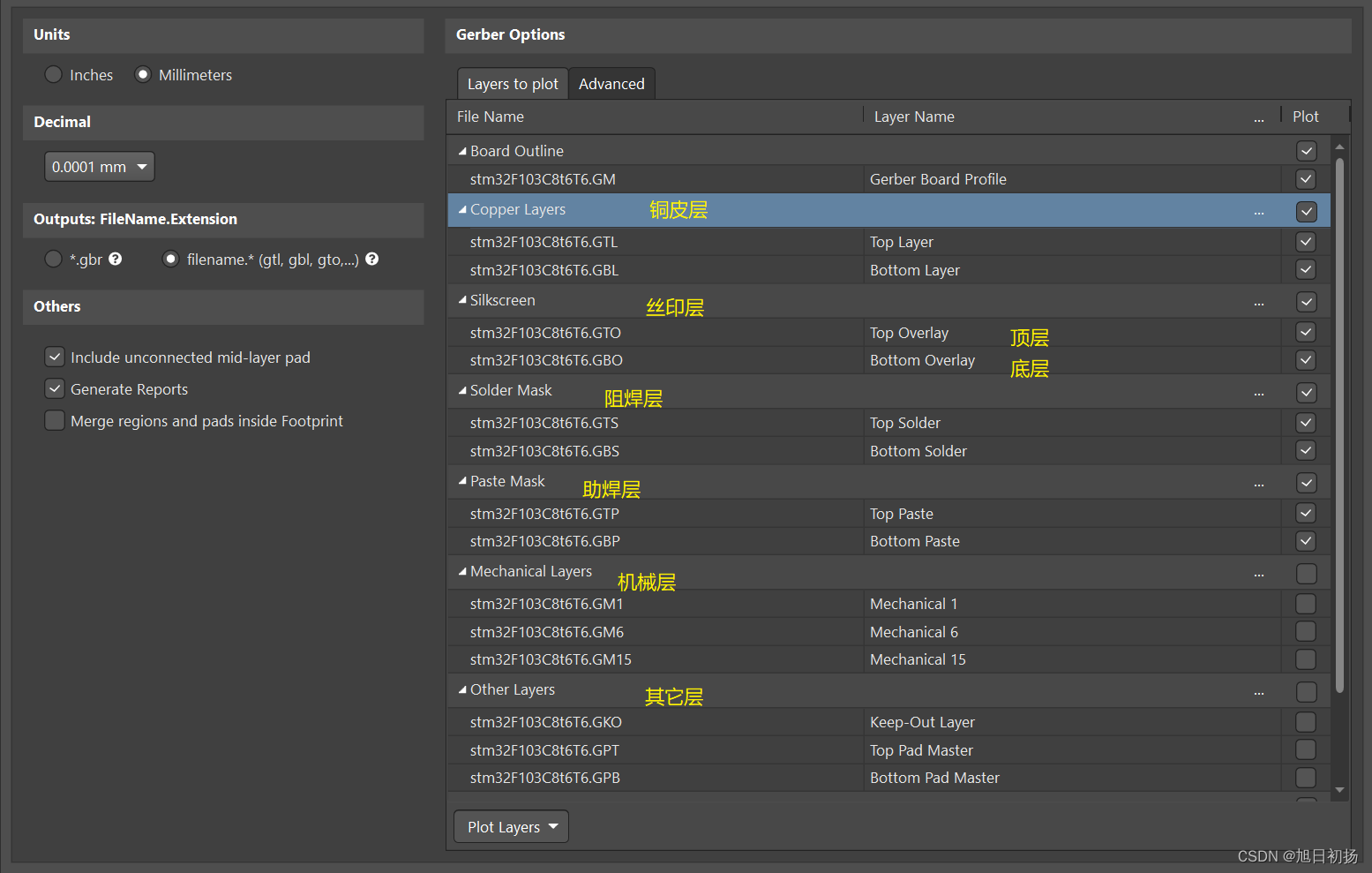

 16.1、Gerber Files

制造输出 Gerber Files

16.2、生产NC孔

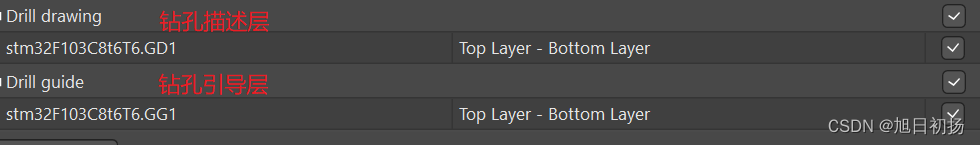

制造输出    NC Drill Files

 16.3、生产APC表

率波概念:

经典滤波:表示技术信号是不同频率的正弦;

现代滤波:使用模拟电子电路来过滤模拟信号。基本原理是使用电路的频率。

  • 两个电容串联后耐压为两者耐压之和,容量为二者的倒数之和。
  • 比如:C1 100uf 50V、C2 100uf 25V,在并联后其容值是50uf,耐压是75V。
  • 电容并联的主要作用是增加容值,串联的主要作用是减少容值,提高耐压值。在实际电量中,电容串联的情况较少,电容并联基本用在滤波上,但滤波基本是一大一小容值,大小差100倍左右。注意,此时的并联不在于提高容值,而在于提高滤波效果,比如 10uf与0.1uf的并联,10uf滤低频干扰,0.1uf滤高频干扰,并联使用的效果很不错。

直流电源滤波的目的:对直流电源输出的脉动进行滤波,以保证输出电压的稳定性和可靠性(滤除干扰信号与交流纹波)。涵盖交流纹波与干扰信号的直流电源,不能直接作为电子元件的电源。

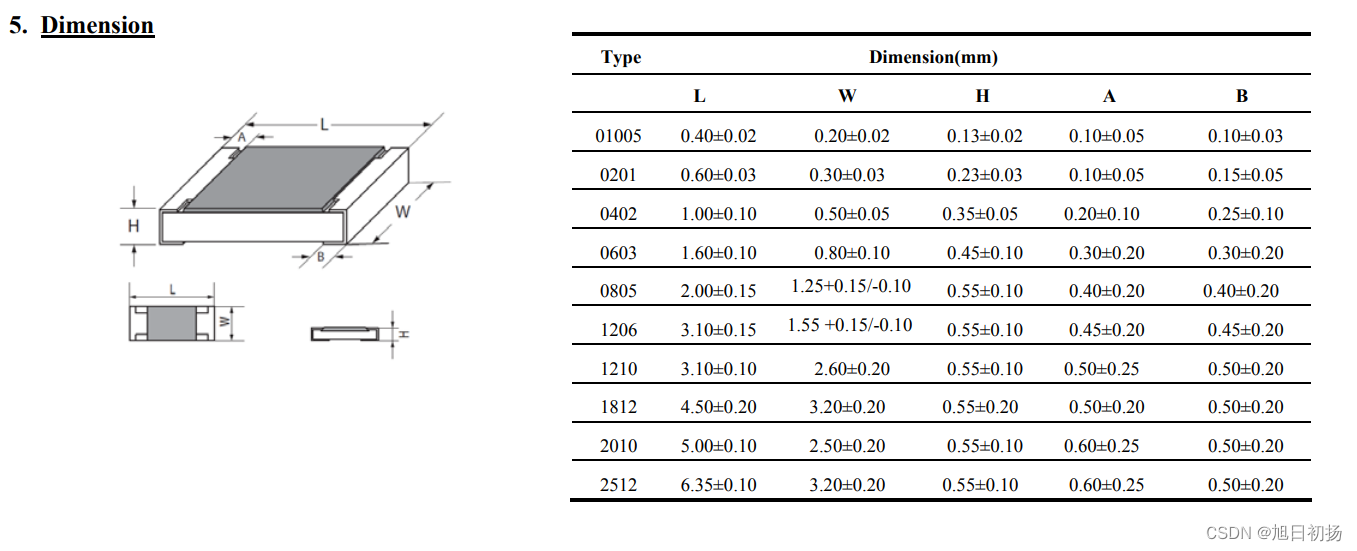

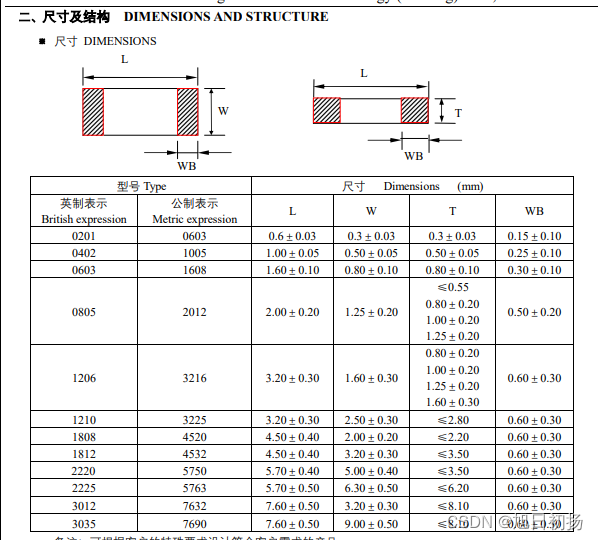

电容封装规格

12v滤波

10uf高频滤波,100nf低频滤波

5v滤波

3.3V滤波



开关二极管

整流二极管

保险丝也被称为电流保险丝,IEC127标准将它定义为"熔断体"。其主要是起过载保护作用。

常见的18650电池3.7v,一般来说容量值在2000~4000是毫安时。其中额定电压值3.7v,也只是中位数,实际正常工作电压一般在3.5~4.2v,也就是充满电电压可达4.2v,放电后电压下降到截止电压3.5v即必须重新充电。放电电流通常在0.5C~3C之间,按照中位数估算,最大放电电流在1.5~9A之间。

  • 18650电池3.7v是多少毫安
  • 18650电池3.7v是2000~4000毫安。
  •   目前市面上常见的18650电池3.7v,一般来说容量值在2000~4000是毫安时。
  • 毫安是电流的计量单位,用字母mA表示。毫安是一安培的千分之一。其中安是国际的统一电流单位,用字母A表示。电流在物理表示,用英文大写的I表示。电流是指一群电荷的流动。

18650电池3.7v是多少毫安

三节18650电芯串联而形成的电池组。该电池组最终标示参数为11.1V/2200mAh。11.1V=3.7V×3,串联时输出电流不变。也有标10.8V的,即单个电芯有电压降产生导致总电压降低。四芯电池有2种情况:四个串联和两串两并。四个串联电池组最终标示参数为:14.8V/2200mAh。14.8V=3.7V×4,串联时输出电流不变仍为2200mAh。

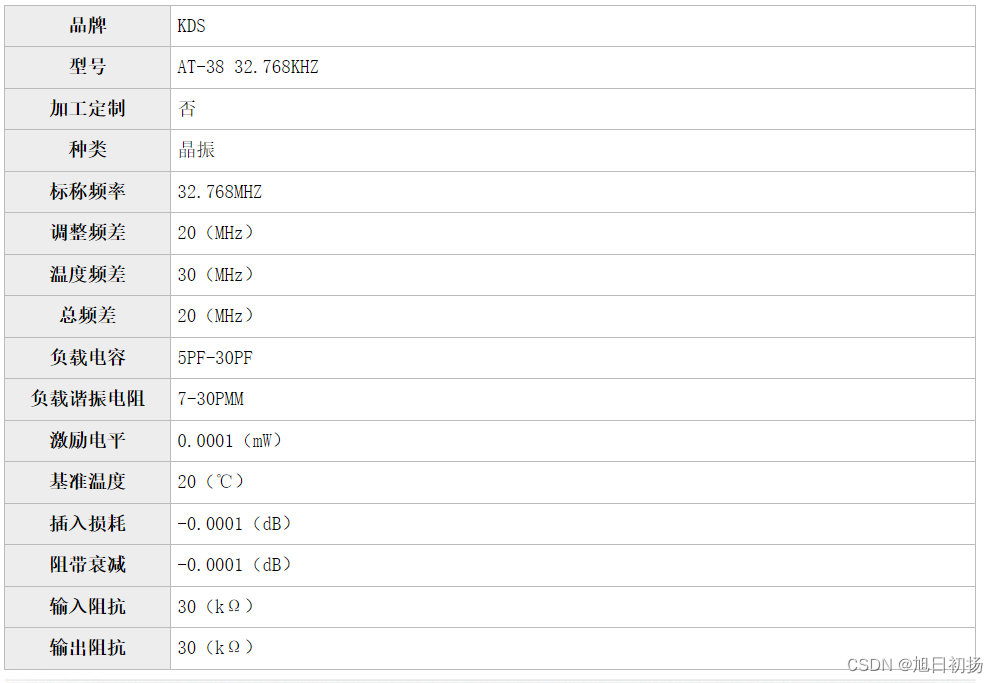

RTC晶振选取32.768K

负载电容选取  20pf

 8M晶振的选取

封装规格
