交换机配置第十讲（NAT Server 的原理与配置-静态转换）

科技前沿 • 2025-01-29 22:26 • 阅读 36

大家好，我是讯享网，很高兴认识大家。

1.实验介绍（静态转换）

2.联线图如下:

3.NAT配置如下：

4.测试。

配置表展示

5.总结

1.实验介绍（静态转换）

NAT：网络地址转换，其作用是使得内网主机可以映射到外网访问外网，

举例：你想是用你的自己的电脑搭建服务器，然后你发现你的服务器的地址是192.168.1.1显然这个是内网地址，别人是无法直接访问到这台主机的。你家里面的路由器地址假设是114.222.231.4，那么你希望别人通过访问114.222.231.4路由器地址就能直接访问你的内部主机这个时候就可以通过设置NAT来实现。（NOTE：如果你要这么做的话可以向三大运行商申请固定ip地址，否则他会随机给你分配一个地址，不固定的地址做服务器没啥用，你知道的。）

NAT实现方式：有三种即静态转换Static Nat、动态转换Dynamic Nat和端口多路复用OverLoad。

静态转换：内部网络的私有IP地址转换为公有IP地址，IP地址对是一对一的。（这样做相当于你的主机直接占用公网ip，浪费资源）

动态转换：内部网络的私有IP地址转换为公用IP地址时，IP地址是不确定的，是随机的。

端口多路复用：外出数据包的源端口并进行端口转换，即端口地址转换，采用端口多路复用方式（说白了就是只映射端口）

设备规划

类型	名称	数量
终端	PC	1
交换机	AR1220	2

备注，有一台路由器模拟外网。

vlan划分

网络类型	子网	网关
内网	192.168.10.0/24	192.168.10.254
公网	114.222.231.0/24	公网不需要设置

主机ip规划

主机	ip	交换机接口
内网主机A	192.168.10.1	0/0/0（net server交换机）
NAT SERVER路由器	114.222.231.1	0/0/1
NAT SERVER路由器（内网网关）	192.168.10.254	0/0/1
公网ip地址（Nat servera映射内部电脑的网络IP）	114.222.231.100	申请的固定公网ip用户绑定内部ip
internet	114.222.231.2	0/0/0

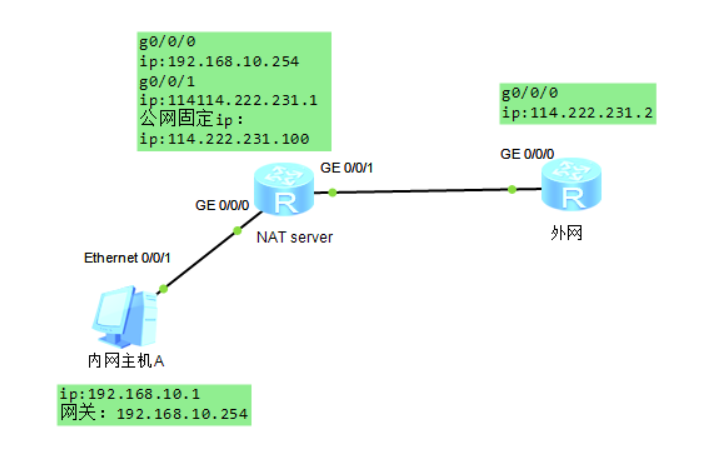

2.联线图如下:

讯享网

3.NAT配置如下：

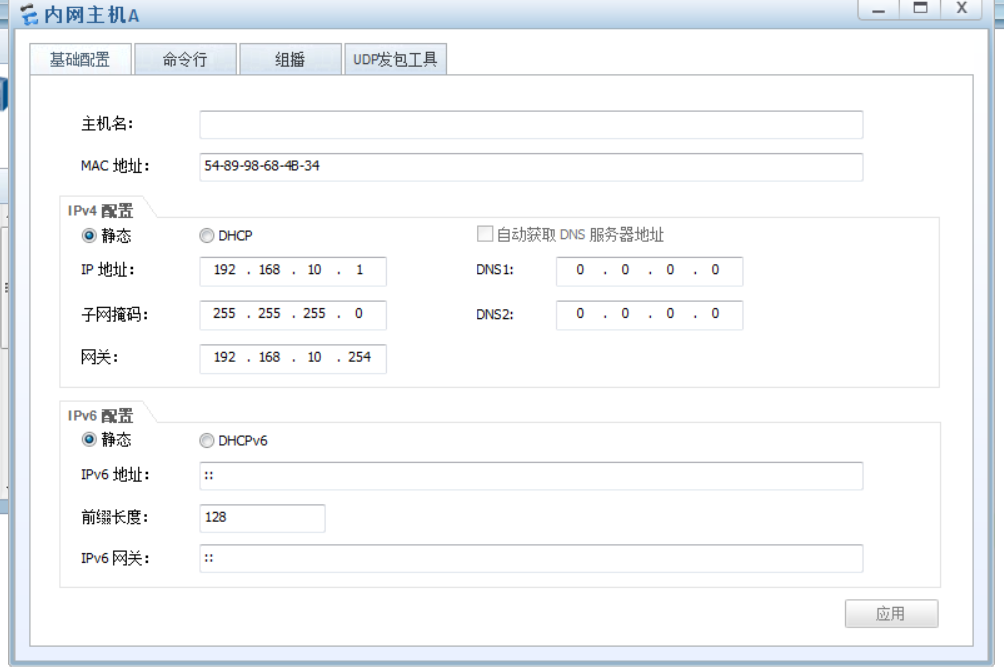

主机配置：

nat server 路由器配置

#sys #sys NAT server #interface g 0/0/0 #ip address 192.168.10.254 24 #interface g 0/0/1 #ip address 114.222.231.1 24 #nat static global 114.222.231.100 inside 192.168.10.1

讯享网

nat static global 114.222.231.100 inside 192.168.10.1

将内部192.168.10.1地址映射到公网ip

internet路由器配置

讯享网>sys #sys internet #interface g 0/0/0 #ip address 114.222.231.2 24

4.测试。

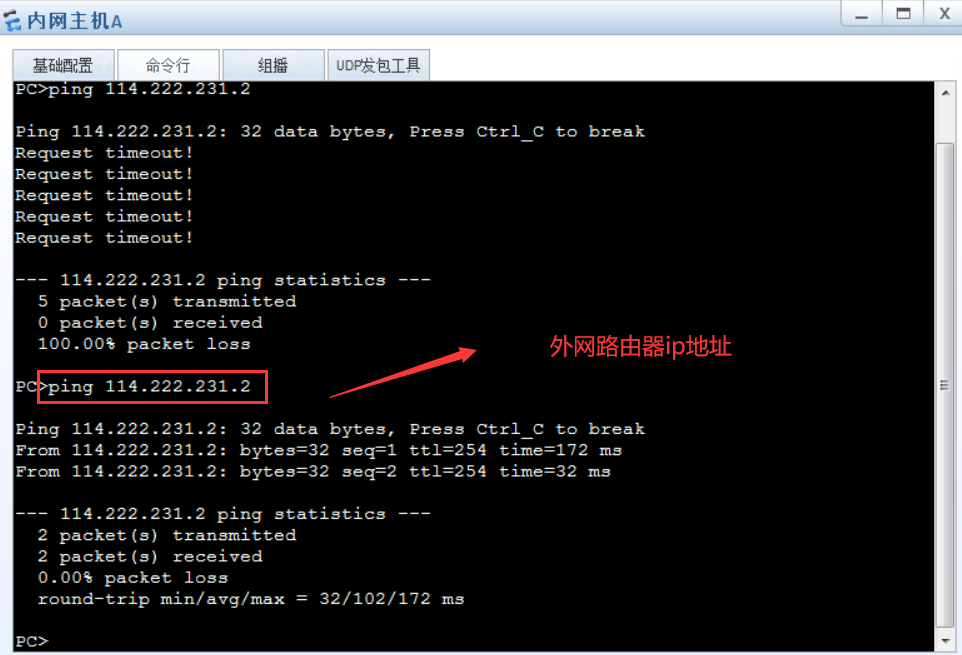

使用主机ping外网路由器ip地址

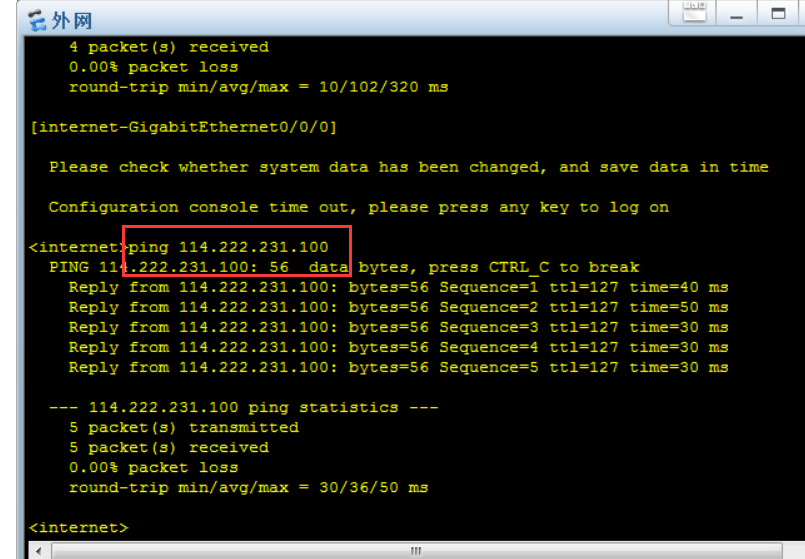

使用路由器ping申请到的公网ip地址。

配置表展示

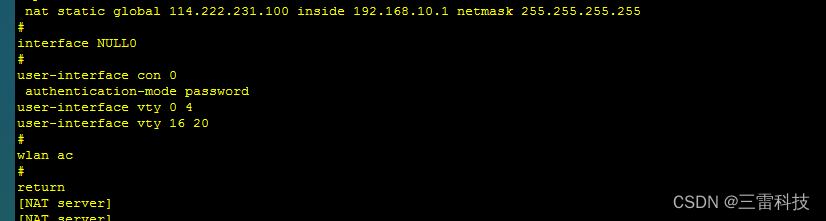

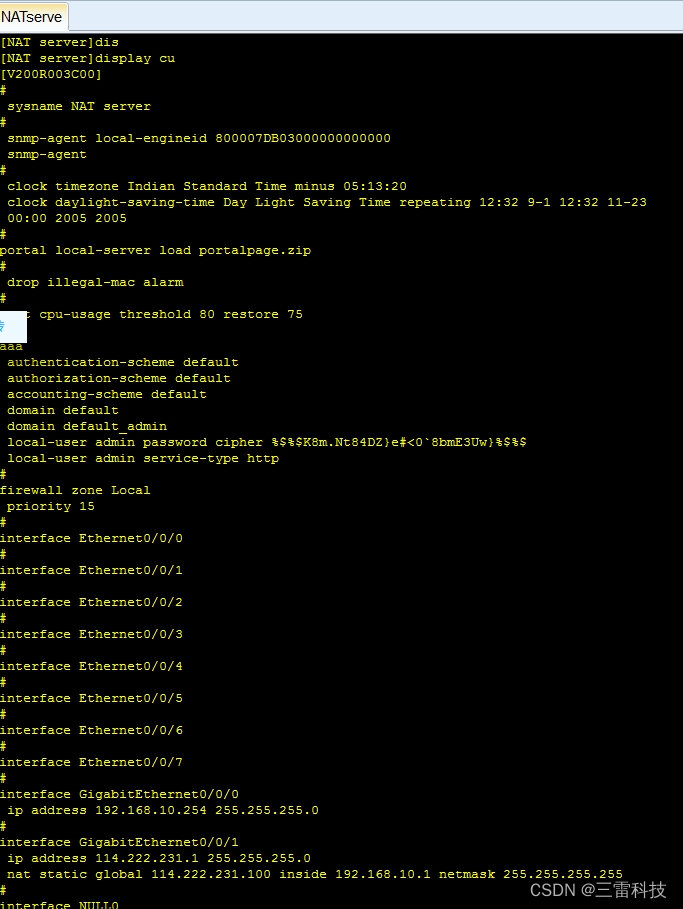

NATserver

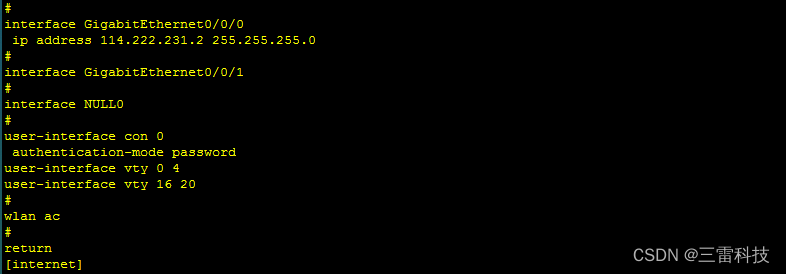

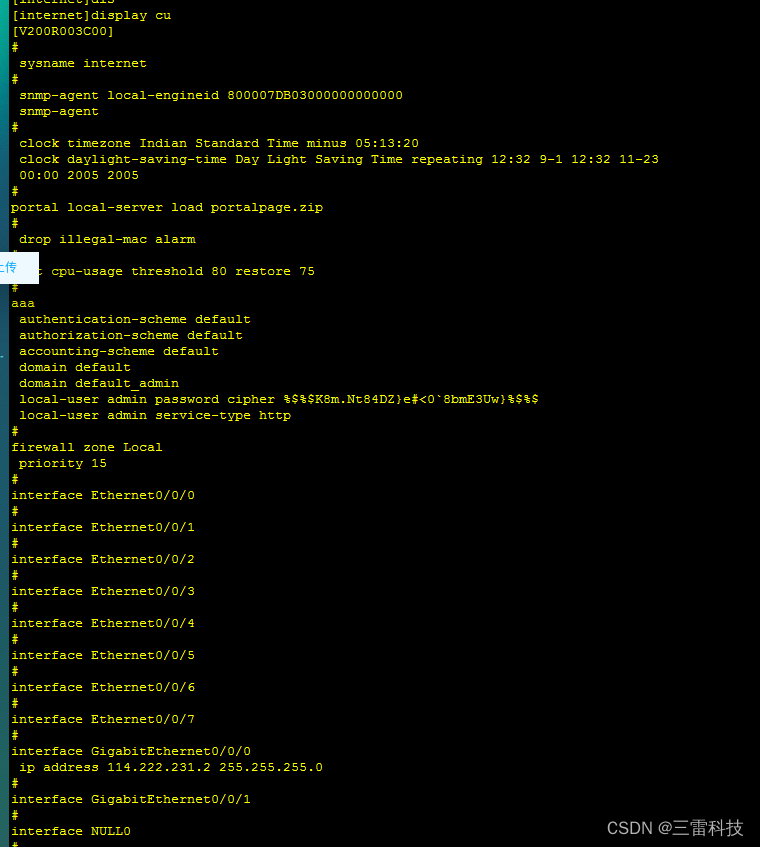

internet

项目文件：

https://download.csdn.net/download/arv002/

5.总结

我们在这里通信时未配置路由信息，而是直接使用ip映射的方式来实现的，如果在nat服务器上不设置nat static global 114.222.231.100 inside 192.168.10.1那么主机A是无法ping通路由器的。

《交换机配置入门实战-总目录》

上一讲《交换机配置第九讲（链路聚合，手工负载分担）》

下一讲《交换机配置第十一讲（NAT Server 的原理与配置-端口多路复用）》
