黑洞路由概述

一条路由无论静态还是动态，都需要关联到一个出接口。路由出接口一般指设备要到达一个目的网络的出站接口。路由的出接口可以为设备的物理接口（千兆口、百兆口）、也可以是逻辑接口（VLAN接口、Tunnel接口等）。

在网络设备转发数据包时，如果使用出接口Null0的路由，那么这些报文将会被直接丢弃，就像被丢尽了一个黑洞里，因此出接口为Null0的路由被称为黑洞路由。

NULL0接口

Null0接口（无效的接口）是一个系统保留的逻辑接口，也是比较特殊的一个接口，此接口只有一个编号，就是0。

黑洞路由实验拓扑

在这里插入图片描述
讯享网

黑洞路由配置

路由器R1配置

为了让PC能够访问R2右侧的服务器，R1配置一条默认路由 ip route-static 0.0.0.0 0 20.1.1.2，PC访问本地网段10.1.1.0之外的资源时，流量都会发往R1，然后R1转发给R2

<Huawei>system-view [Huawei]interface Ethernet 0/0/0 [Huawei-Ethernet0/0/0]ip address 10.1.1.1 24 [Huawei-Ethernet0/0/0]quit [Huawei]interface Ethernet 0/0/1 [Huawei-Ethernet0/0/1]ip address 20.1.1.1 24 [Huawei-Ethernet0/0/1]quit [Huawei]ip route-static 0.0.0.0 0 20.1.1.2

讯享网

路由器R2配置

为了让流量通过同样需要配置一条默认路由，将下一跳地址设置成R1右侧接口的IP地址。

讯享网<Huawei>system-view [Huawei]interface ethernet 0/0/0 [Huawei-Ethernet0/0/0]ip address 20.1.1.2 24 [Huawei-Ethernet0/0/0]quit [Huawei]ip route-static 0.0.0.0 0 20.1.1.1 [Huawei]interface ethernet 0/0/1 [Huawei-Ethernet0/0/1]ip address 30.1.1.1 24

路由配置完成，测试路由可达性。

路由可达性测试

从PC1 ping PC2 （ping 30.1.1.2），如果出现不通，可用display ip routing-table查看路由表项是否有30.1.1.0/24网络地址的路由。
在这里插入图片描述
从PC2 ping PC1

测试完全没有问题，PC1与PC2是可以互相通信的，如果网络中出现一个需求，PC2作为一台服务器，它并不希望被网络地址10.1.1.0/24访问，能否仅仅通过路由的配置来实现，这时，使用黑洞路由便可，R1增加如下配置

[Huawei]ip route-static 30.1.1.0 24 NULL 0

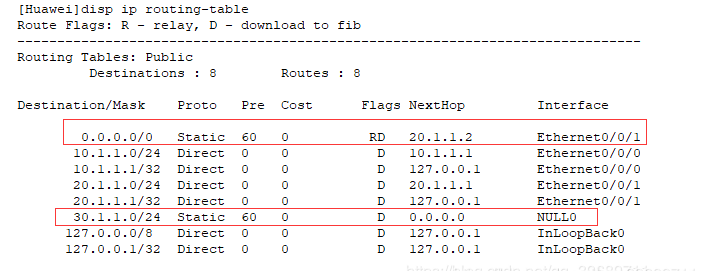

增加配置后，通过命令display ip routing-table查看R1的路由表

在这里插入图片描述
从路由表中，可以看到R1的黑洞路由，当PC1访问30.1.1.0/24时，数据包转发到R1，R1查询路由表，发现数据包目的IP匹配的地址匹配30.1.1.0/24，而该条路由的出接口为Null0，因此它将数据包直接丢弃，PC1将无法访问PC2。

测试PC1访问PC2，结果是请求超时，数据包被丢弃了。
在这里插入图片描述

如此一来，PC1将无法访问30.1.1.0/24网段，这其实是一种流量过滤的简单而又有效的方法。

黑洞路由其他使用场景

除了上述场景，黑洞路由还可以用于：

在部署路由汇总中，用于防止数据转发出现环路
在部署了NAT（网络地址转换）网络中，用于防止数据转发出现环路。
在BGP网络中，用于发布特定网段的路由，
