【雕爷学编程】Arduino动手做（43）---单路继电器模块

大家好，我是讯享网，很高兴认识大家。

37款传感器与模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块，依照实践（动手试试）出真知的理念，以学习和交流为目的，这里准备逐一做做实验，不管能否成功，都会记录下来—小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料+代码+图形+仿真）
实验四十三：5V低电平触发单路继电器模块（单模组常闭常开型）

继电器（英文名称 relay）

是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
在这里插入图片描述
讯享网

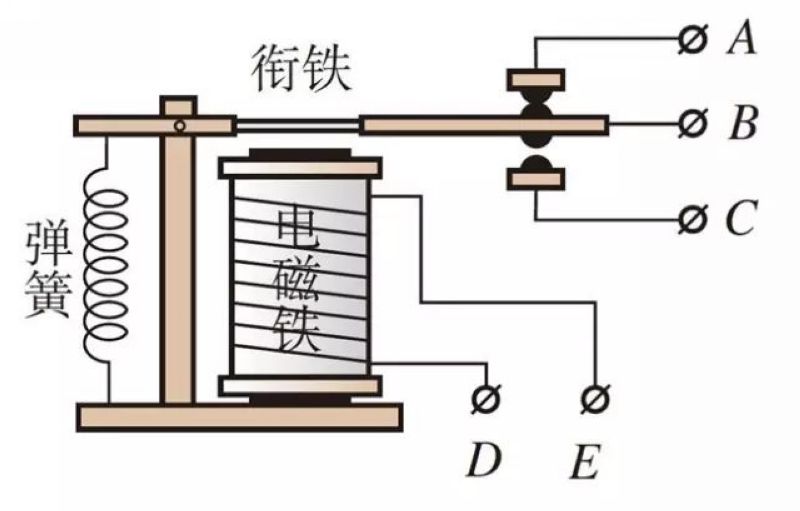

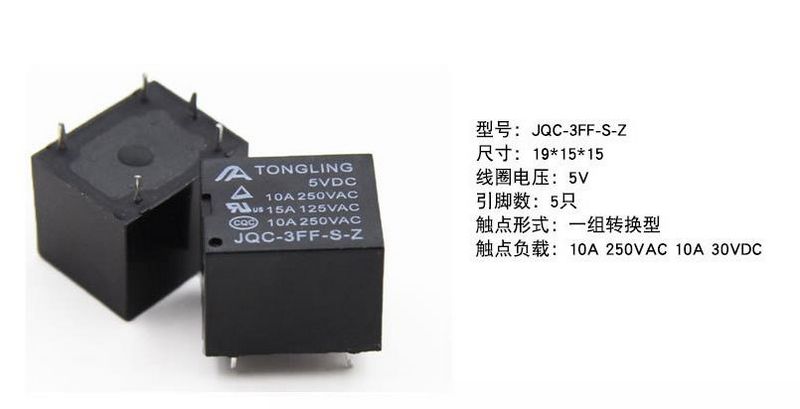

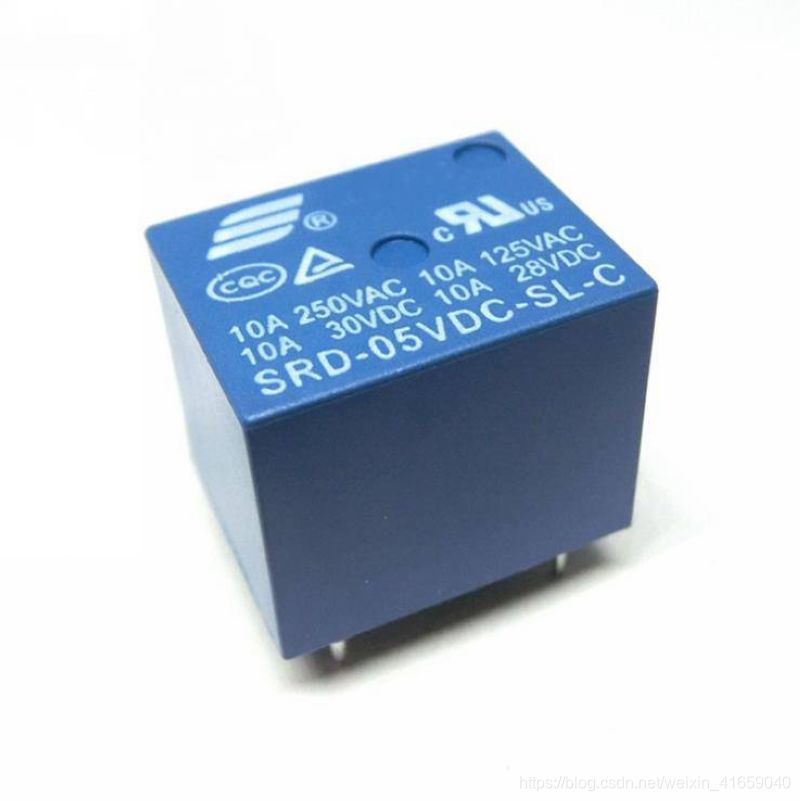

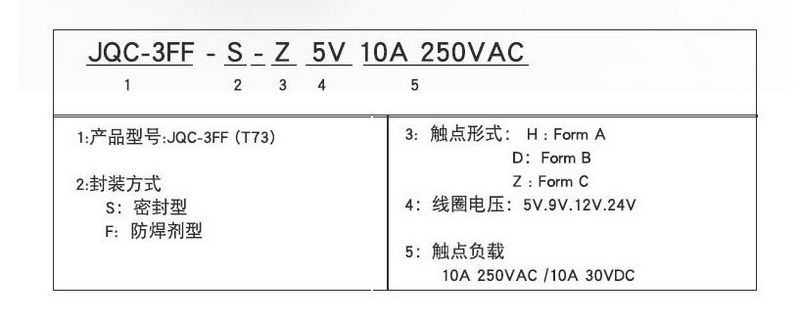

电磁继电器
一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。

在这里插入图片描述

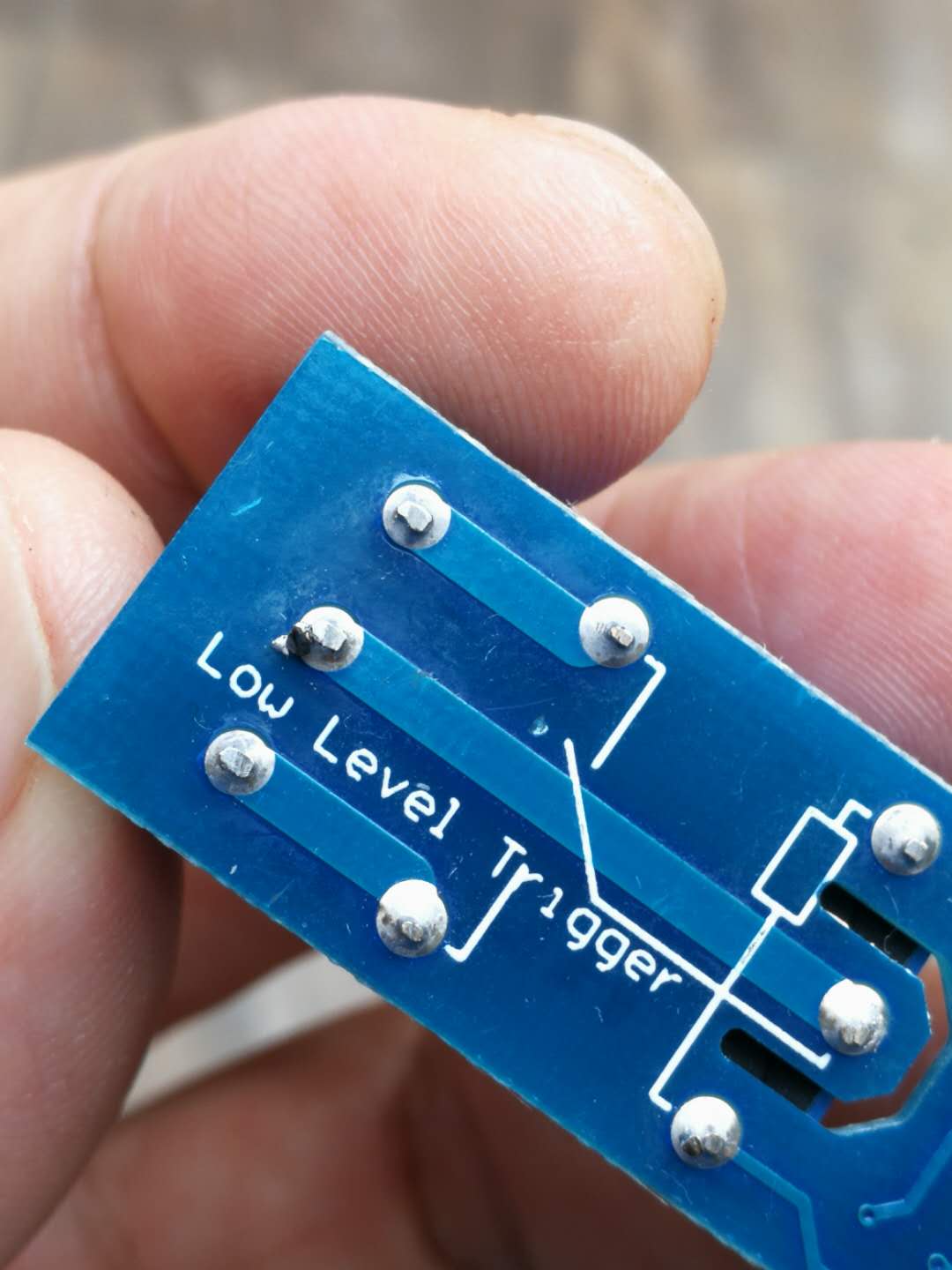

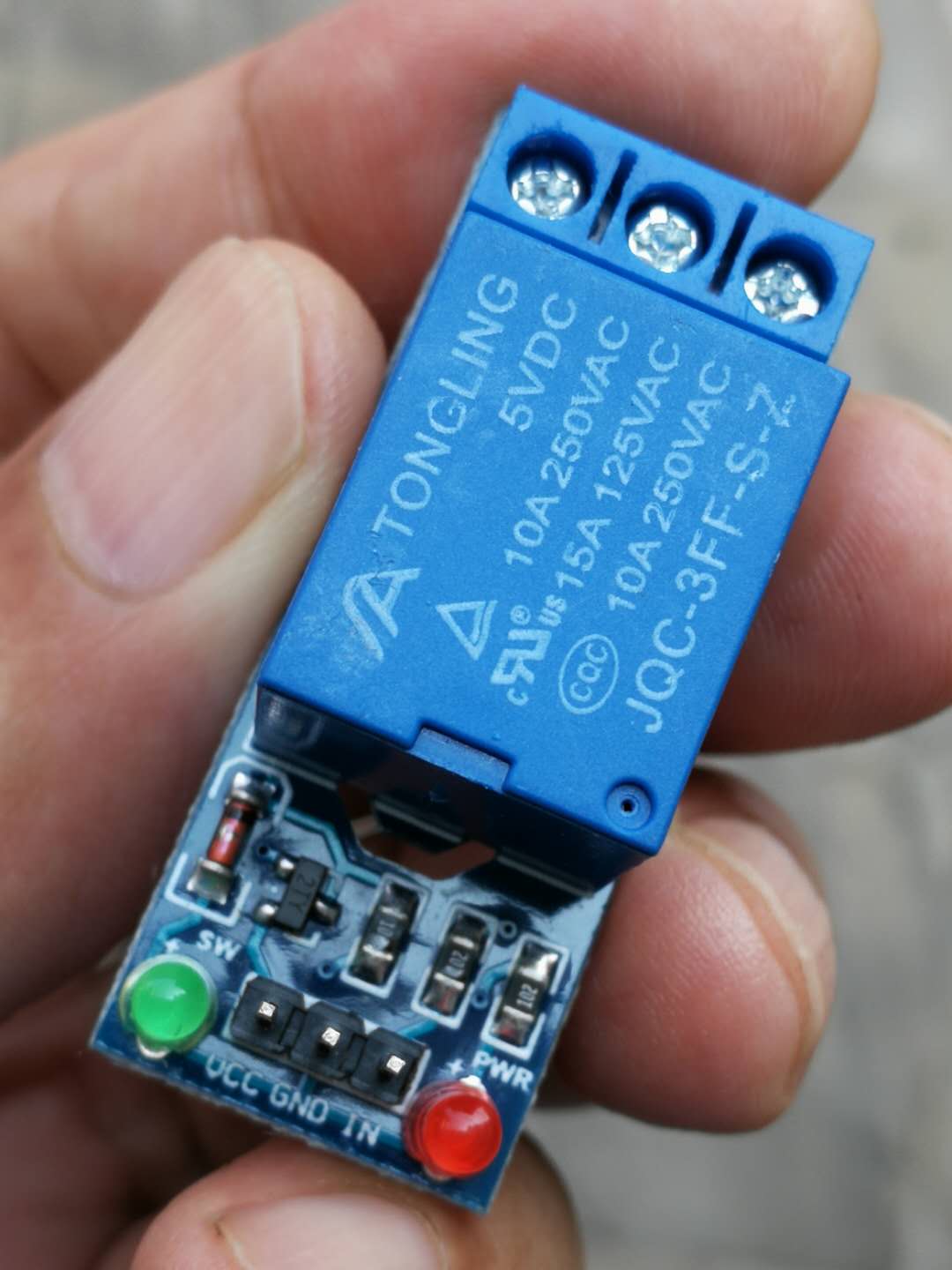

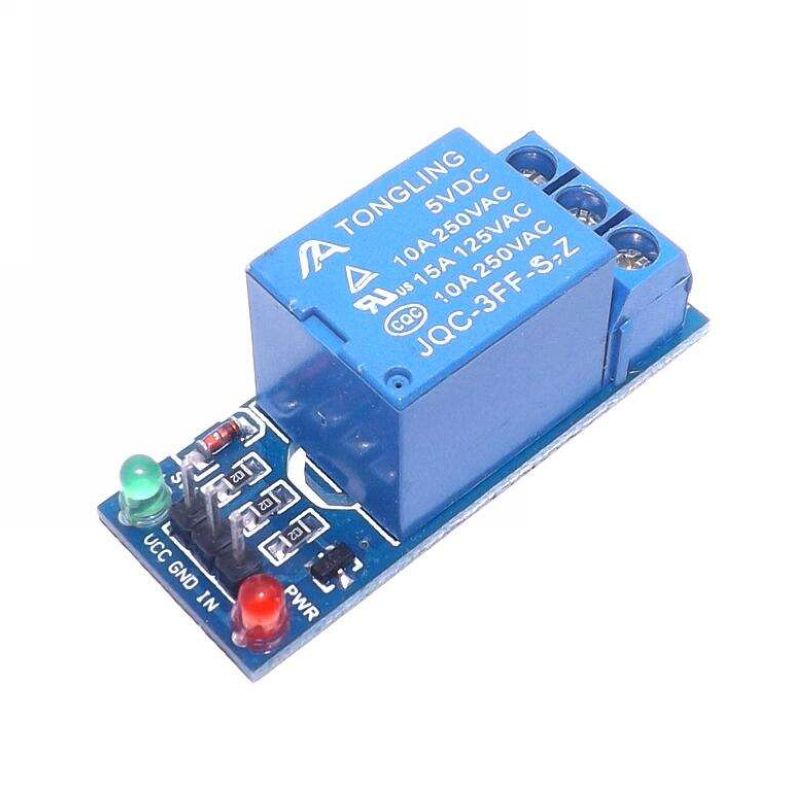

5V低电平触发单路继电器模块（单模组常闭常开型），低电平触发标注见底板后面“LOW”

在这里插入图片描述

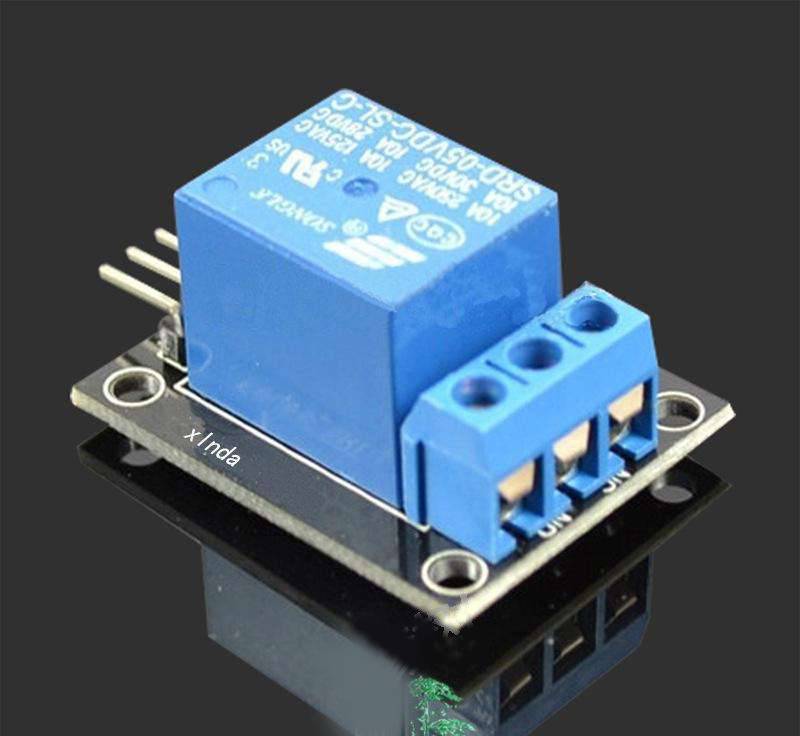

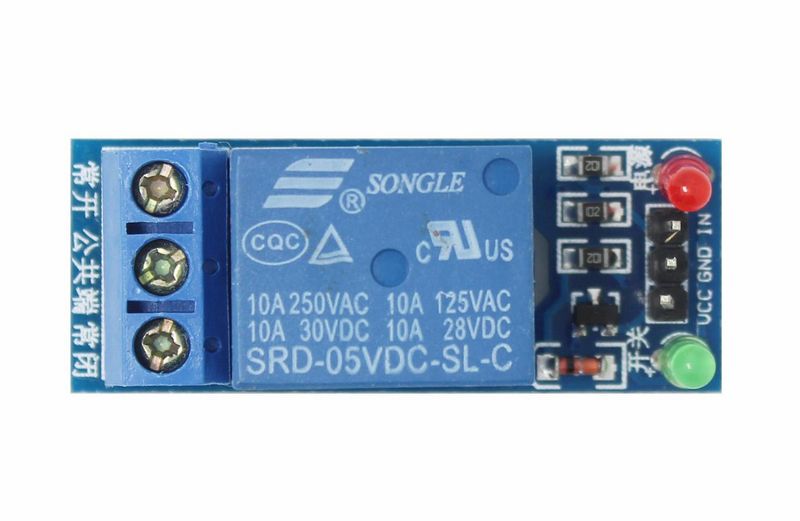

5V继电器模块，低电平触发

1、本模块符合国际安全标准，控制区域与负载区域有隔离槽；

2、采用双面FR-4线路板设计，高端贴片工艺生产；

3、具有电源和继电器动作指示，吸合亮，断开不亮；

4、信号输入端有低电平信号时，公共端与常开端会导通；

5、继电器可以直接控制各种设备和负载；

6、控制直流或者交流信号，可以控制220V交流负载；

7、有一个常开和一个常闭触点；

8、蓝色KF301端子接控制线更方便；

9、模块尺寸：431718.5MM；净重：15g 。

在这里插入图片描述

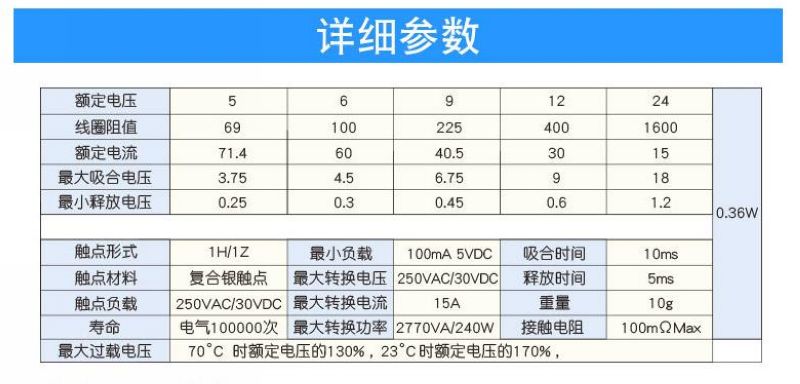

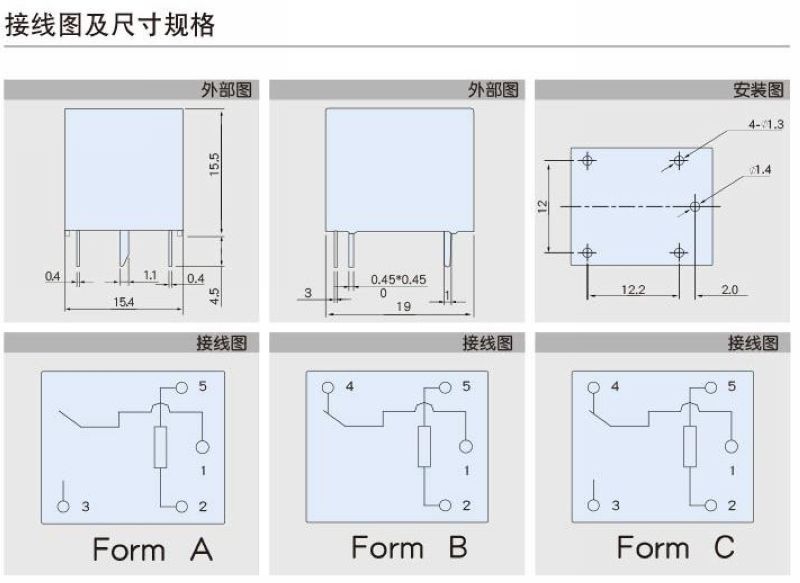

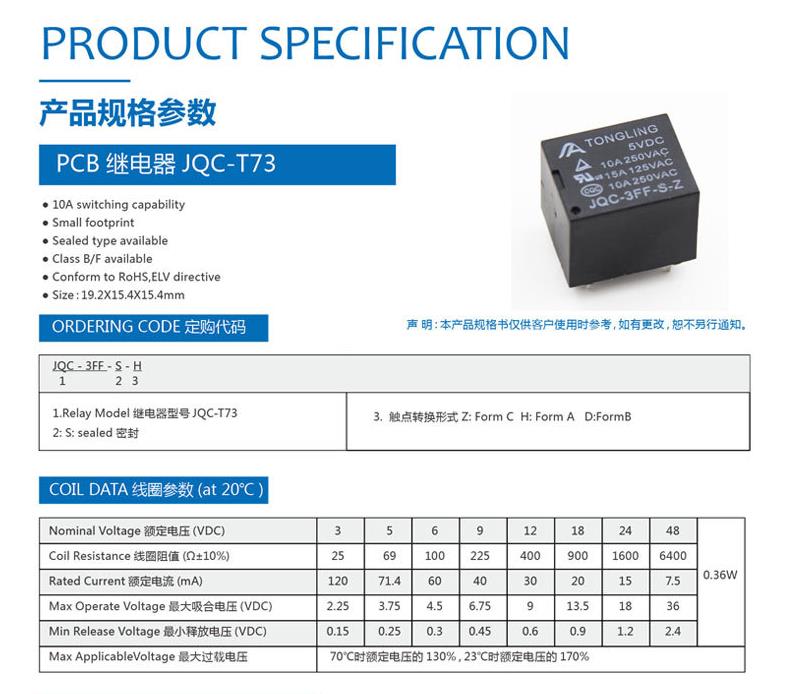

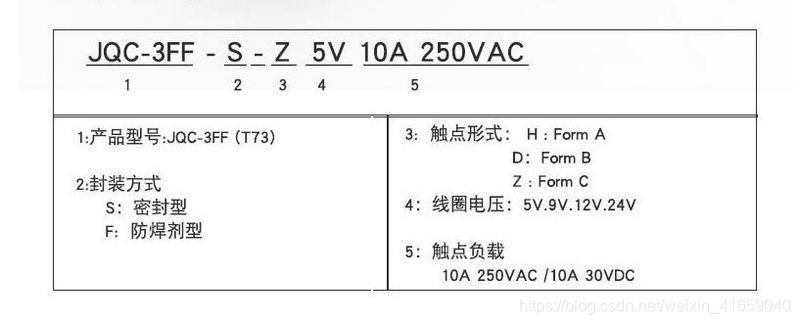

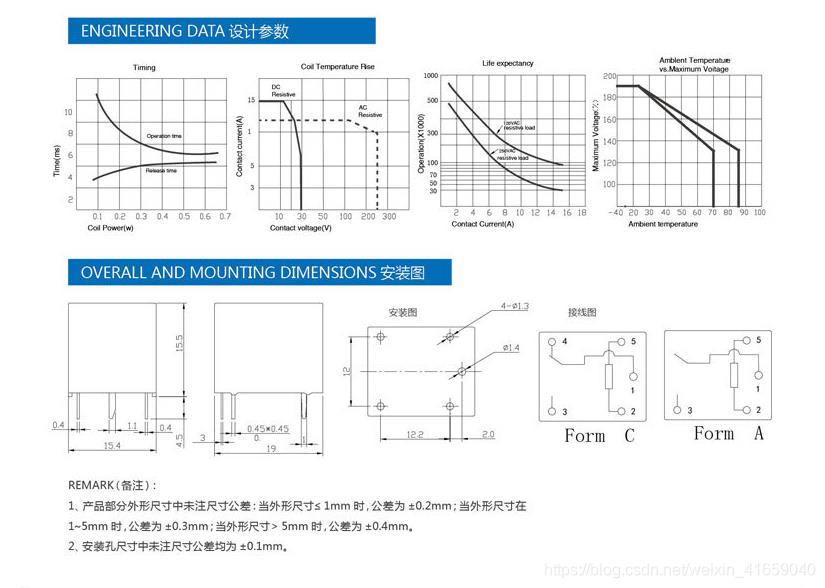

电气参数
电压版本静态电流工作电流触发电压触发电流
5V 4mA 65mA 0-2V 2mA
9V 5mA 45mA 0-4V 3mA
12V 5.5mA 42mA 0-4V 3mA
24V 12mA 40mA 0-12V 3mA

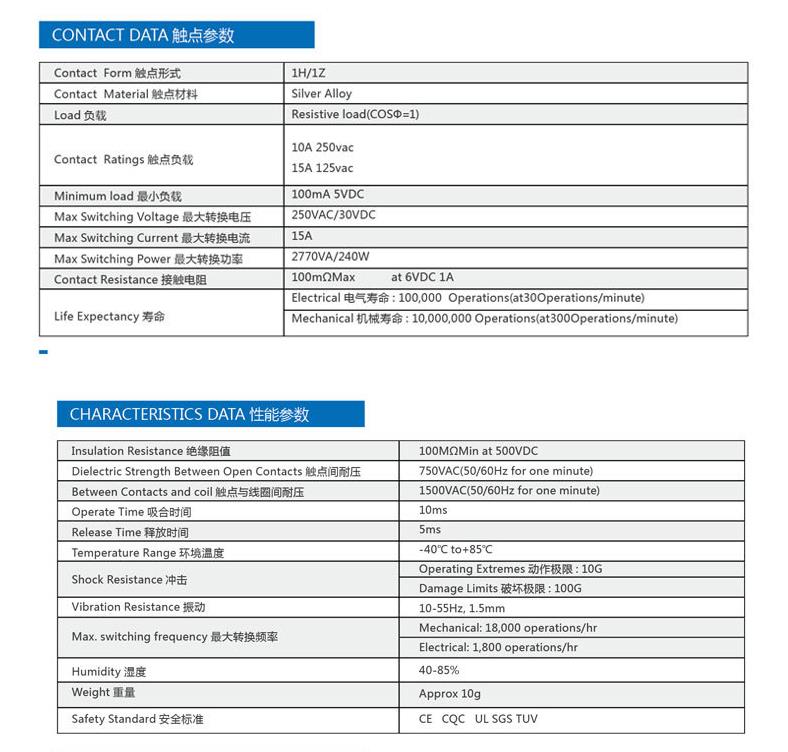

继电器触点容量：250V 10A （AC）或30V 30A（DC）

在这里插入图片描述

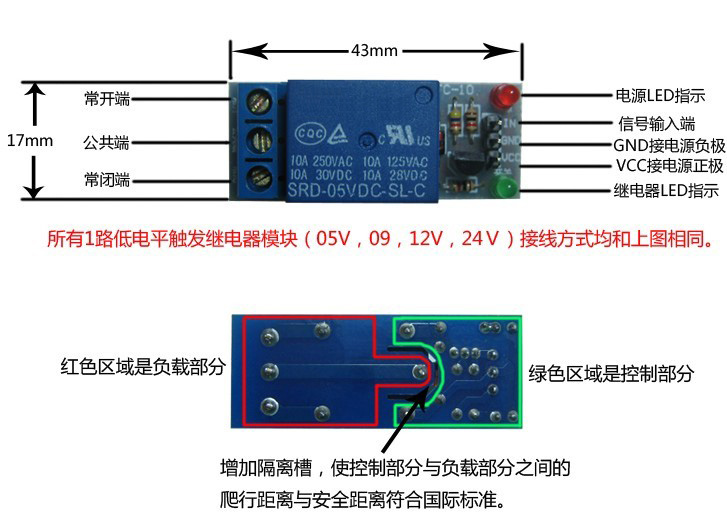

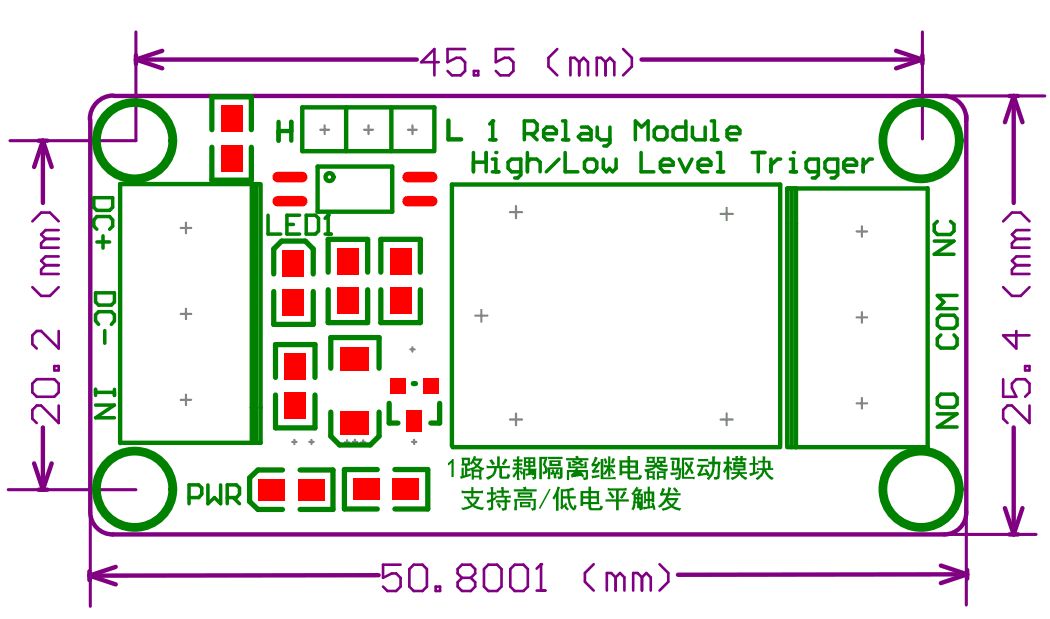

模块接口
VCC:接5V电源正极（按继电器电压供电）
GND:接5V电源负极
IN: 继电器模组信号触发端（低电平触发有效）

高电平与低电平含义：
高电平触发指的是用VCC端的正极电压与触发端连接的一种触发方式，当触发端有正极电压或达到触发的电压时，继电器则吸合。
低电平触发指的是用GND端的负极电压与触发端连接的一种触发方式，当触发端有0V电压或电压低到可以触发时，继电器则吸合。

在这里插入图片描述

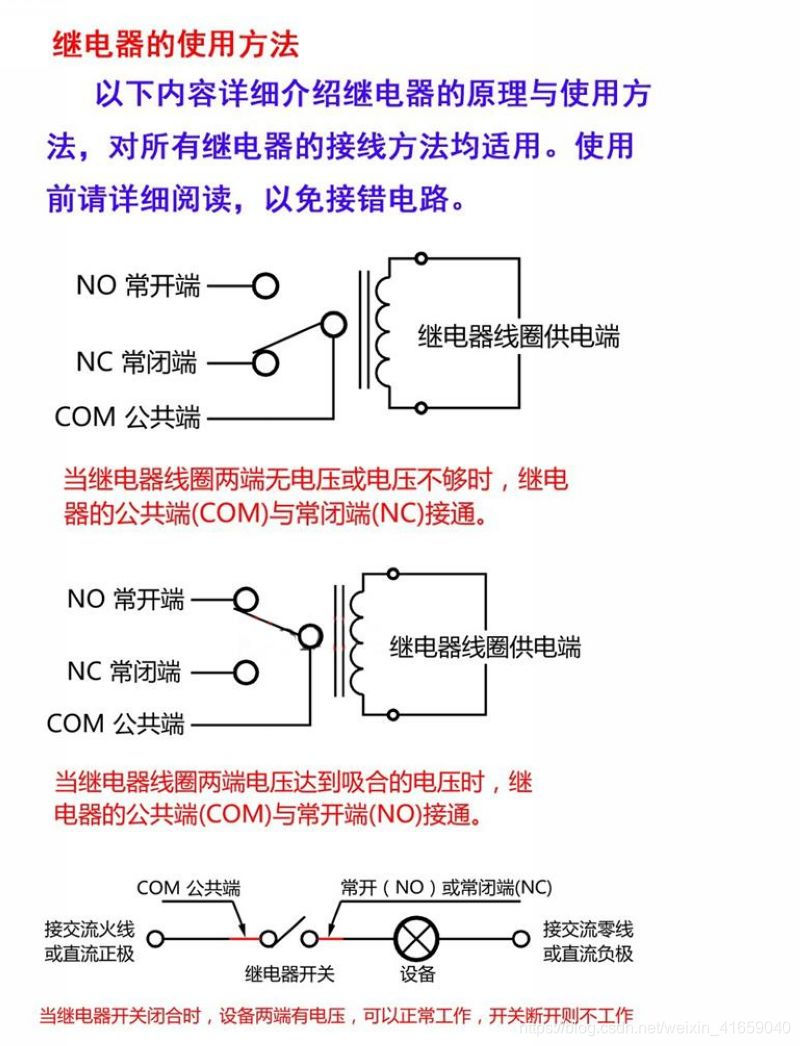

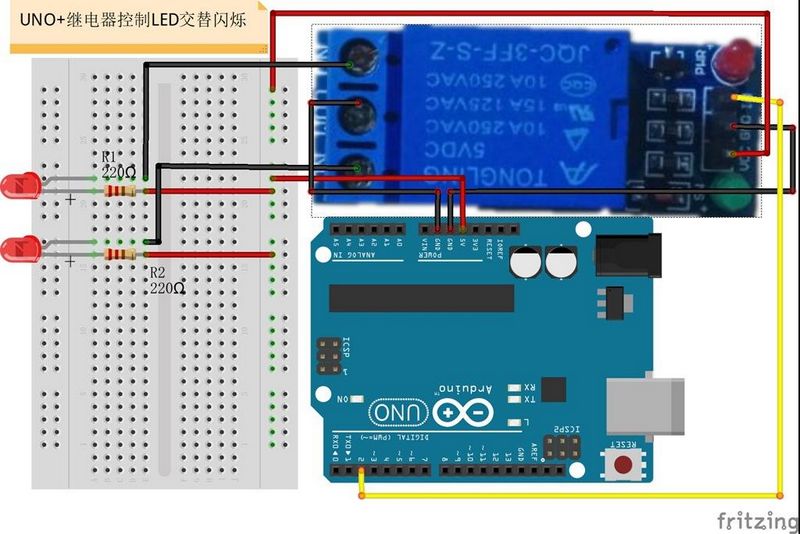

使用说明
1.模组的供电：电源一定要直流，电压要与继电器的电压相符
2.继电器的公共端，常开，常闭，只是单刀双掷的开关

常开端的接线方法：
当信号触发端有低电平触发时，公共端与常开端会接通，设备有电而工作
常闭端的接线方法：
当信号触发端有低电平触发时，公共端与常闭端会断开，设备无电不工作

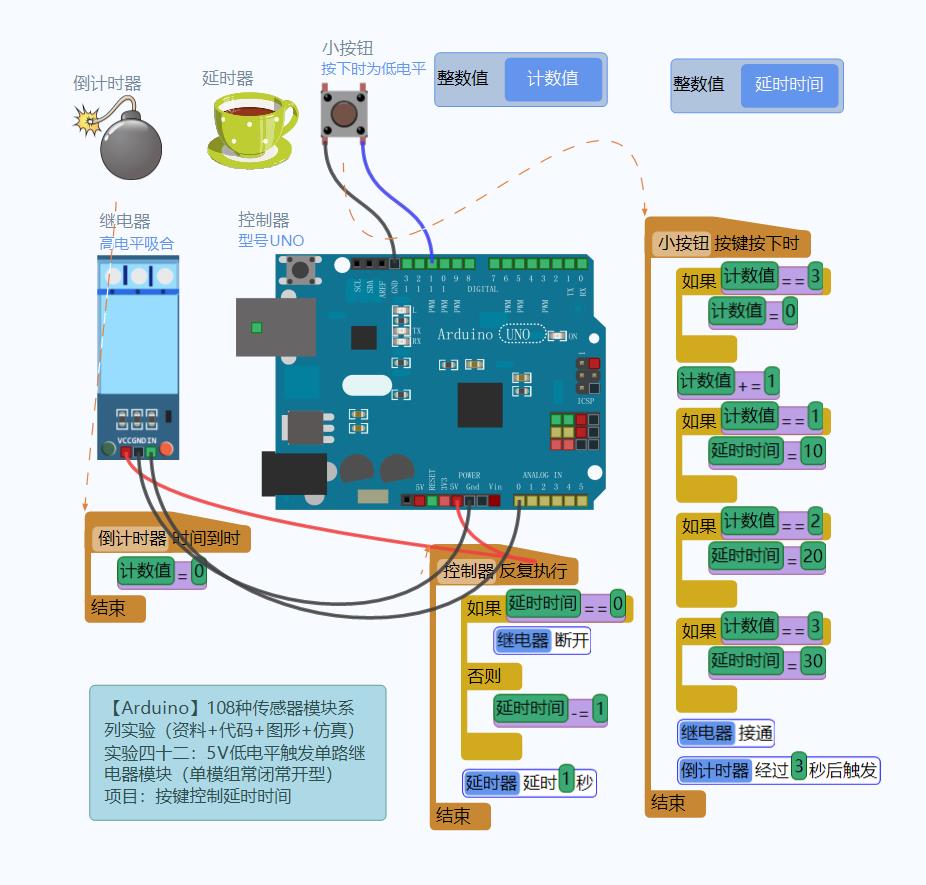

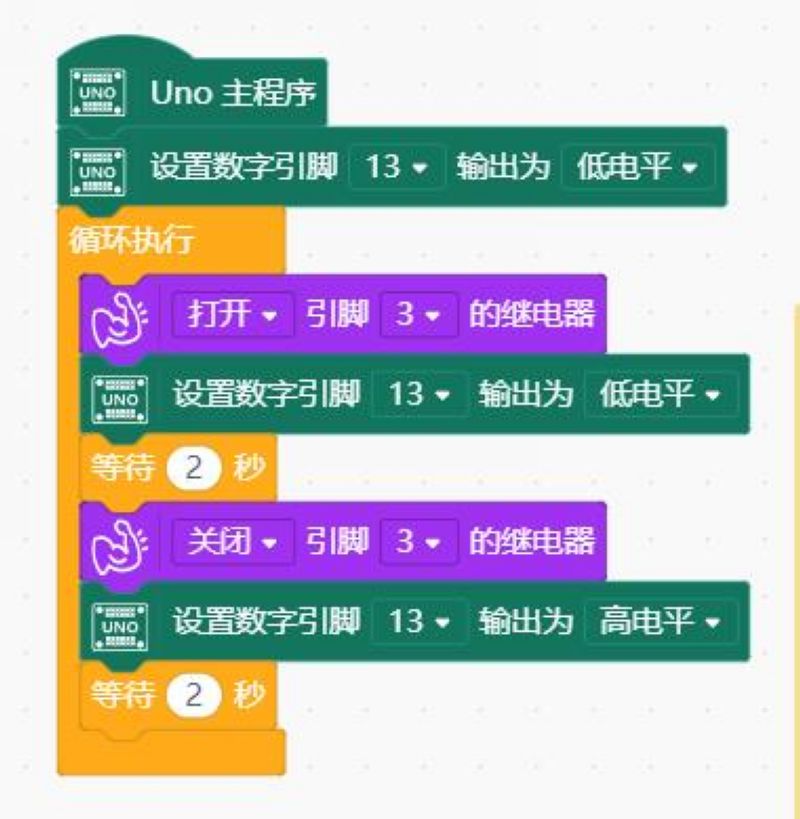

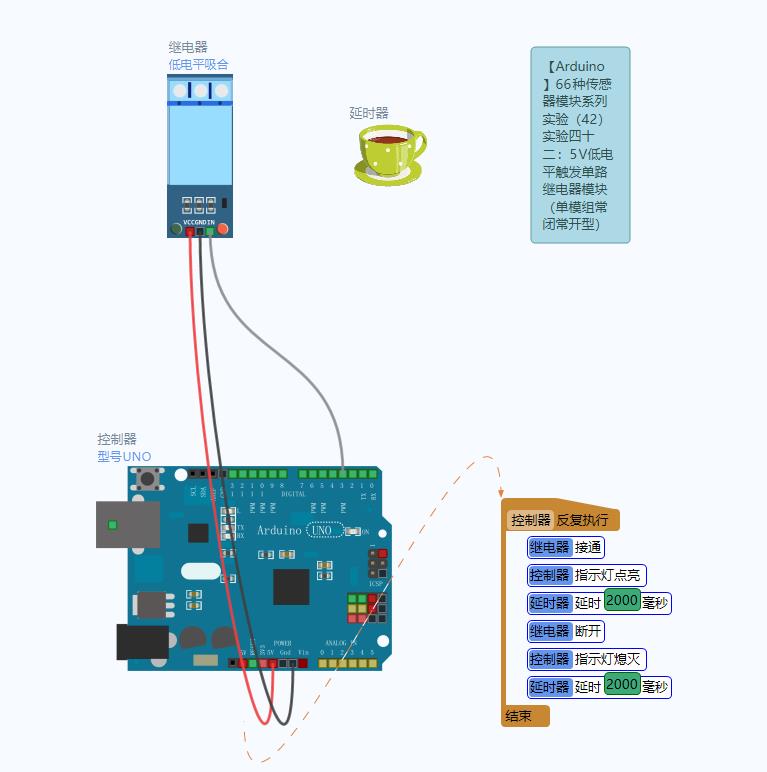

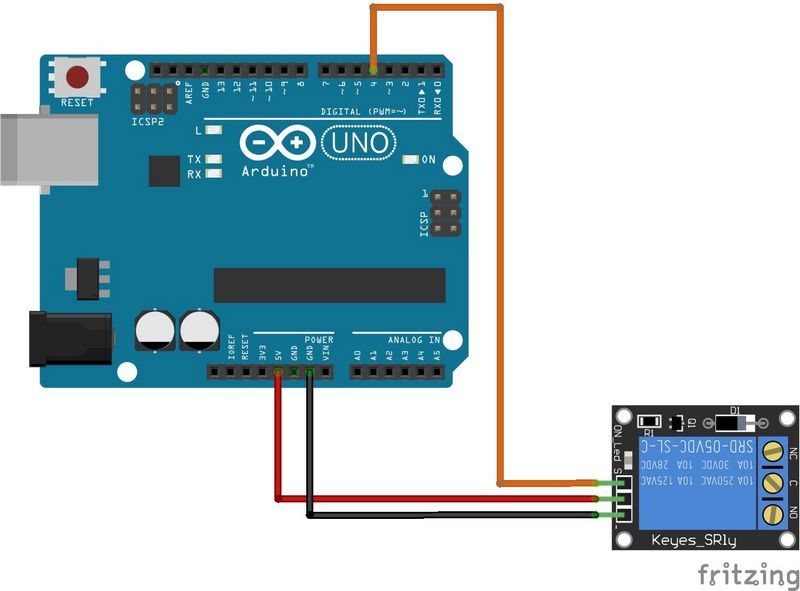

在这里插入图片描述

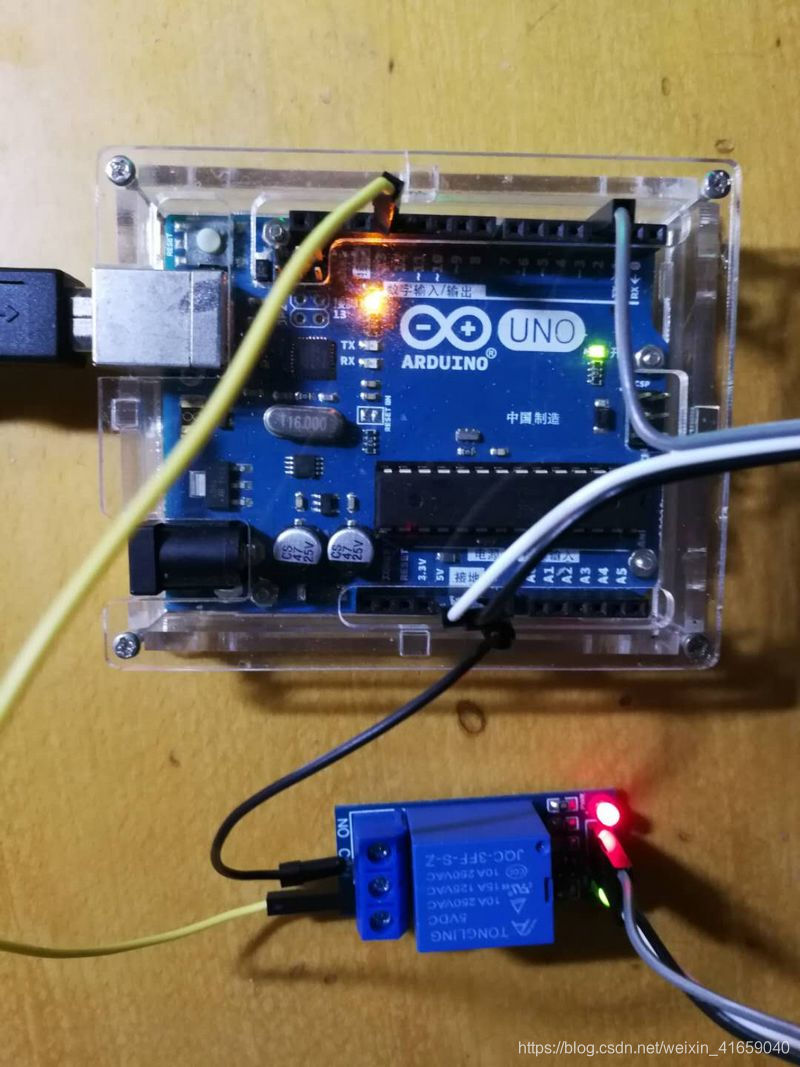

/* 【Arduino】168种传感器模块系列实验（43） 实验四十三：5V低电平触发单路继电器模块（单模组常闭常开型） */ int sign= 3; int led= 13; void setup() { pinMode(sign, OUTPUT); pinMode(led, OUTPUT); digitalWrite(led, HIGH); } void loop(){ digitalWrite(sign, HIGH); delay(2000); digitalWrite(sign, LOW); delay(2000); }

讯享网

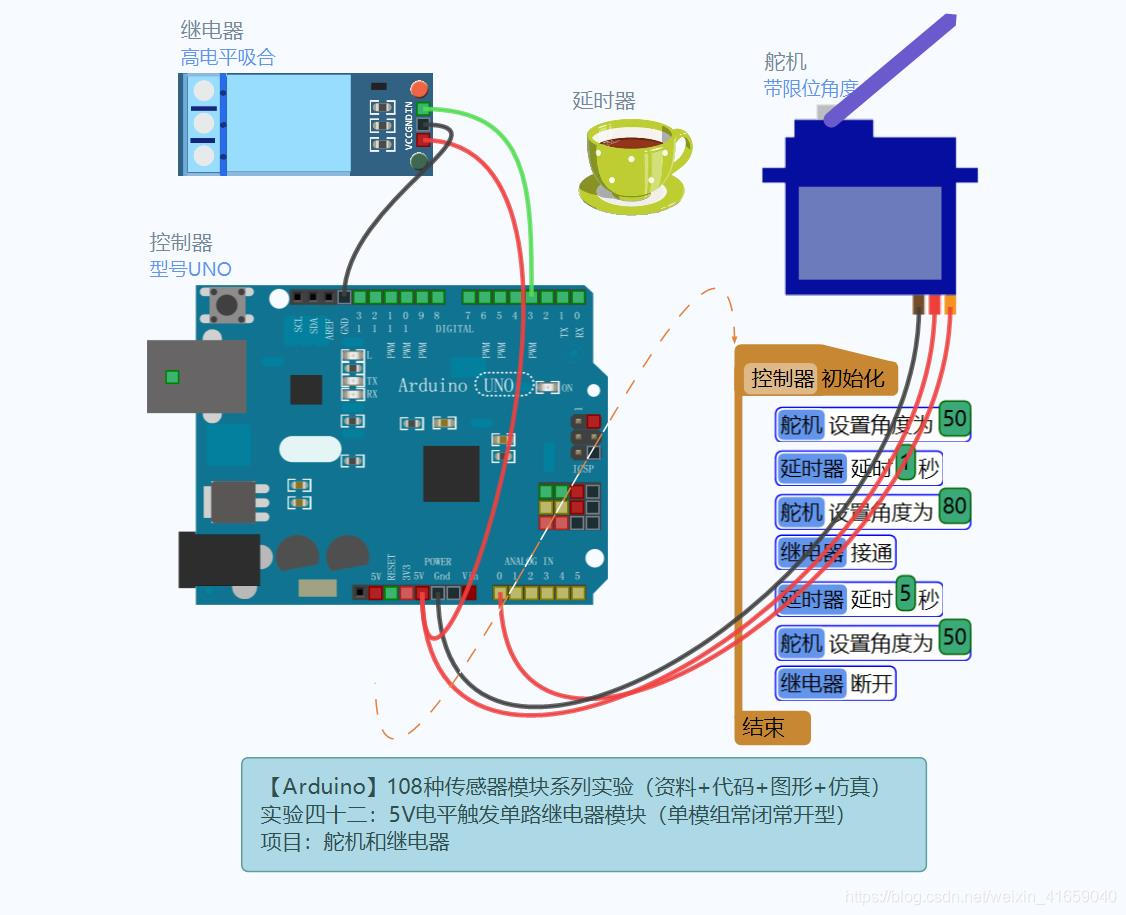

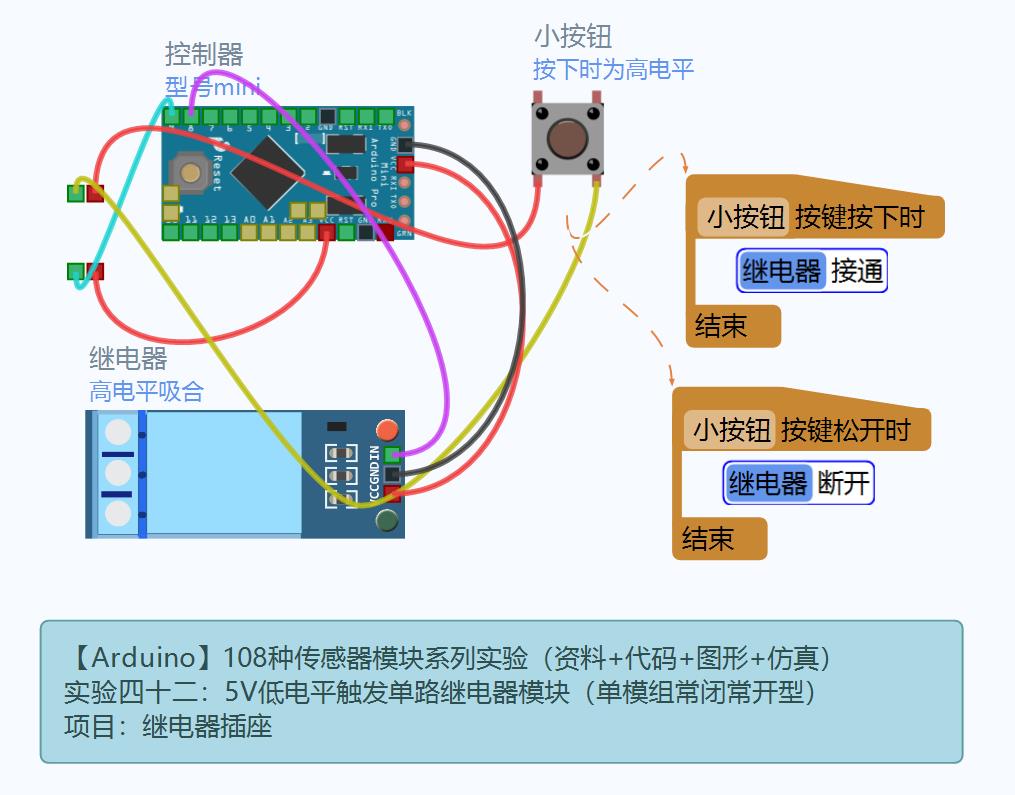

在这里插入图片描述
