背景：

上头给了我一个使用兰溪市地图进行相关的数据可视化任务，我自然想到了以前用过的echarts，但使用过发现他自带的能实现的只到地级市（例如金华市），而县级市的区划暂时没法实现。

在这里插入图片描述
讯享网
本文以兰溪市（县级市）为例，别的地区也是一样的操作
echarts官网：https://echarts.apache.org/zh/index.html

一、准备阶段：

1.在DATAV上获取地区json

DATAV.GeoAtlas:是阿里推出的一个用于获取全国、各省、各市以及个县级市详细地图信息的json文件。

这里我选中浙江省-金华市-兰溪市：
可以看到县级市并没有包含子区域，因此还需要我们继续处理
在这里插入图片描述
复制json数据（第二个红框的第一个按钮）

2.在geojson.io绘制自己的地图
geojson.io：

在这里插入图片描述

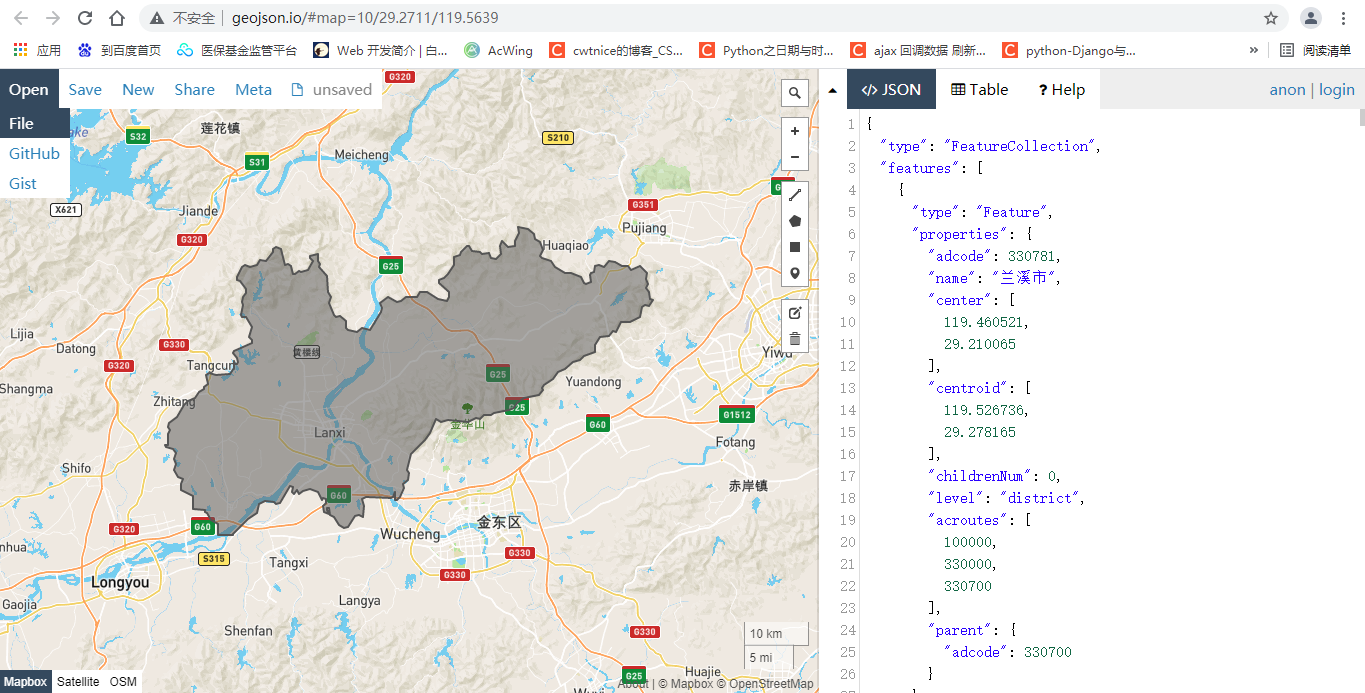

之后把上一步复制来的json数据填在右边，得到兰溪市的地图：

在这里插入图片描述
3.下载bigemap，依次下载兰溪市下辖的乡镇的kml文件，并添加到geojson.io的地图中

bigemap下载地址

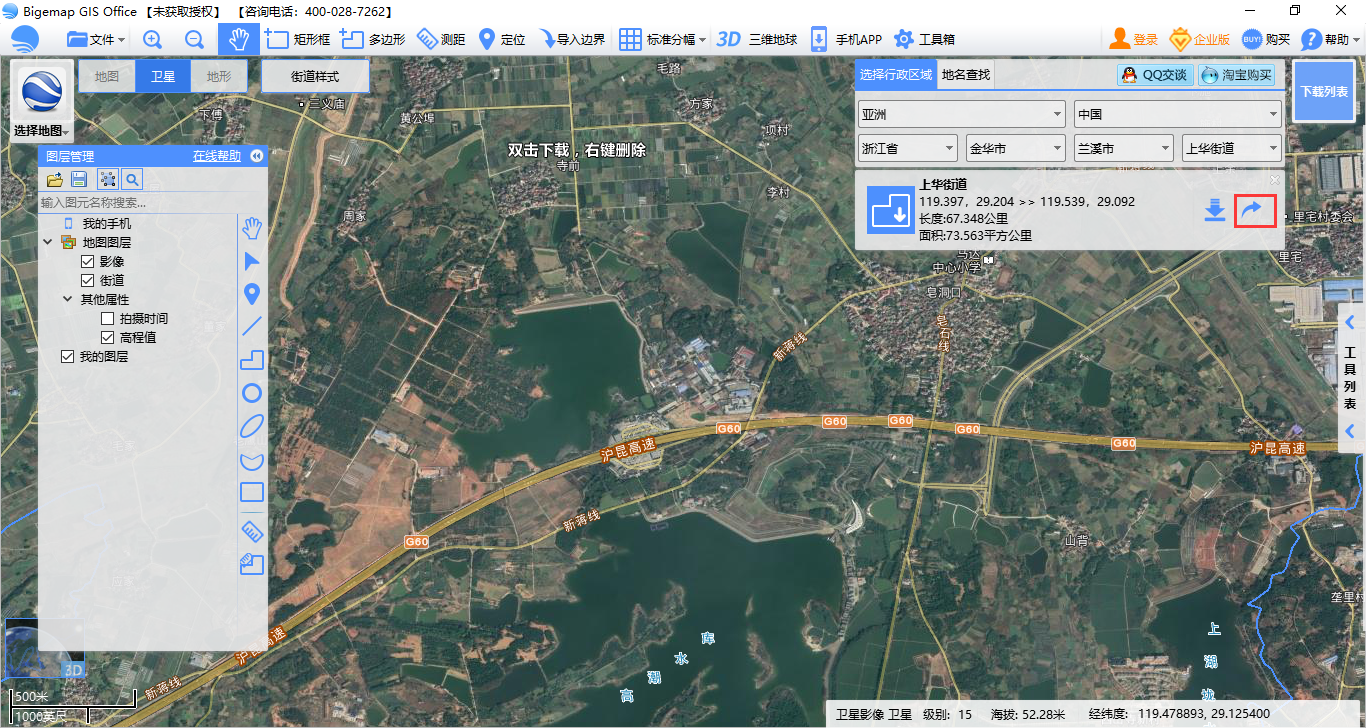

点击如图的按钮保存乡镇的kml文件

在这里插入图片描述
在geojson.io中，点击Open-file,以此选择之前下载的kml文件：

在这里插入图片描述
注意：实际使用时应该是不需要整体的，用一部分一部分拼成一个整体，这样就不会出现重影

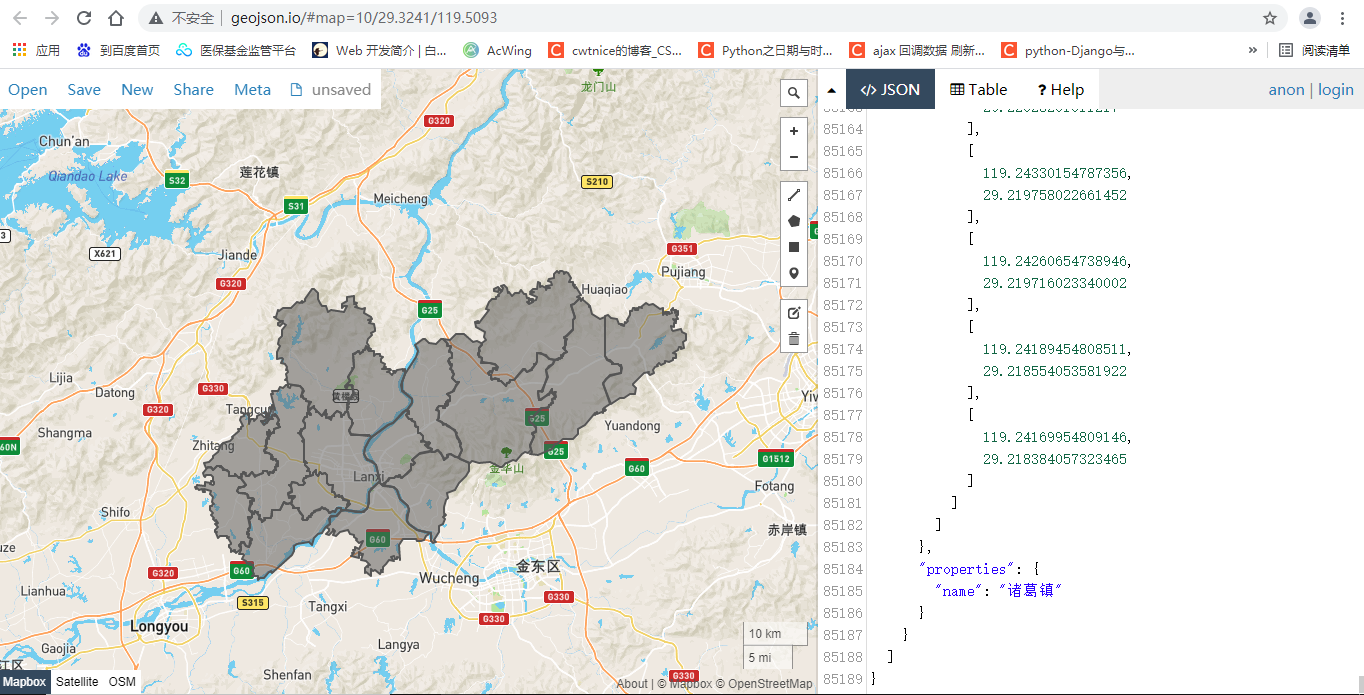

全部导入完成之后，就得到如下的效果：
并将右侧的json数据全部复制

在这里插入图片描述

4.在线测试

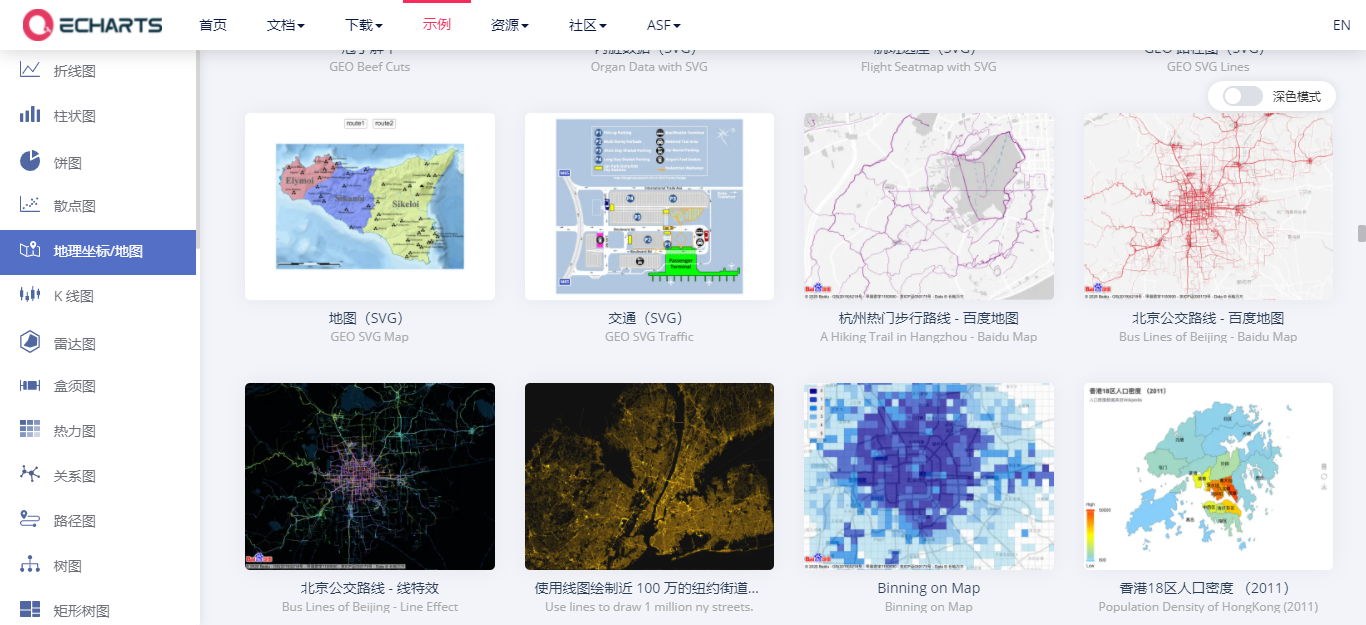

打开echerts的官方网站，并选择示例，点进这个香港人口密度图:
在这里插入图片描述

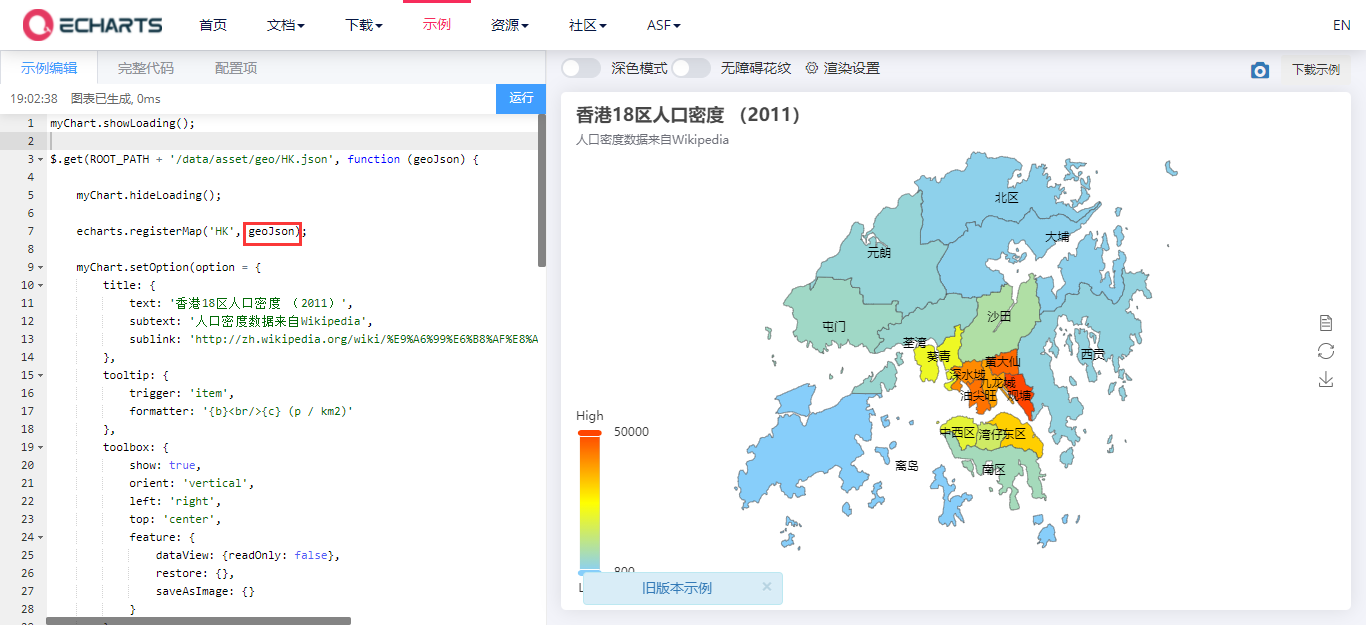

将红框处替换为上一步获得的json数据：

在这里插入图片描述

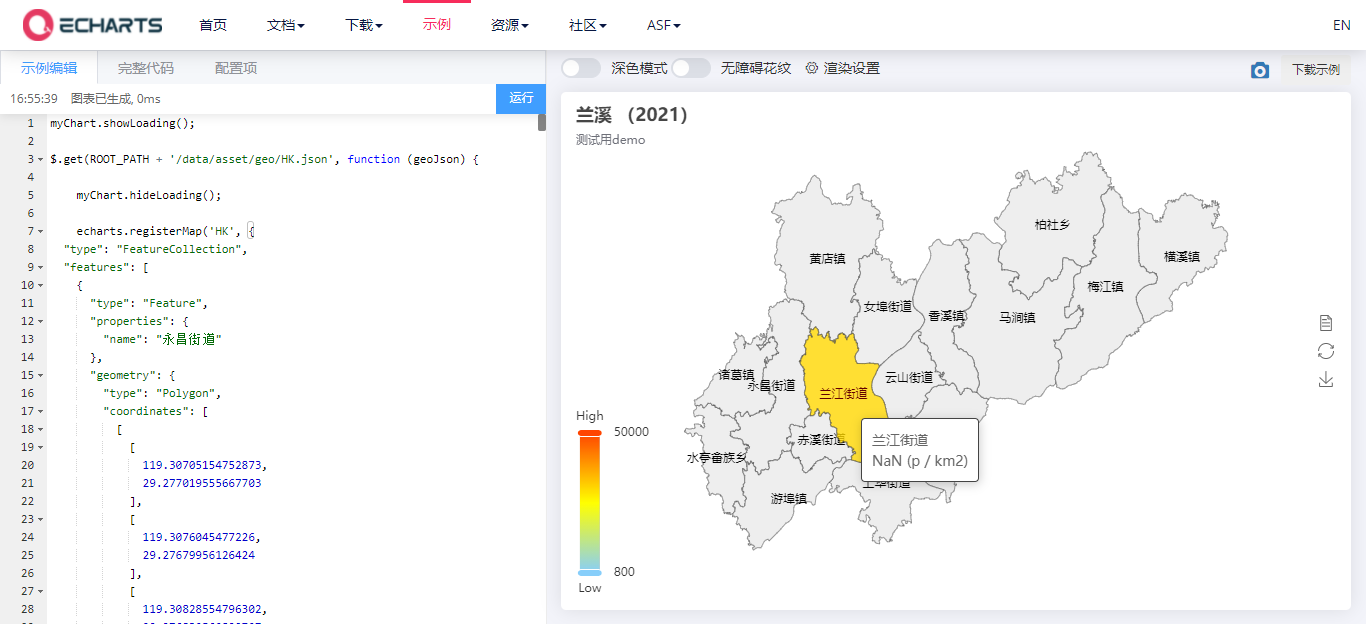

最终结果：

能够确定无误的展示出来之后，可以根据需求进行修改，最后放到我们的web应用上

二、使用

现在先放上静态数据的页面，后面再根据实际业务从接口获取数据
index.html

<meta charset="utf-8"> <title>兰溪数据可视化</title> </head> <body> <div id="main" style="height: 600px; width: 1050px"></div> <script src="../static/js/echarts-4.1.0.js"></script> <script src="../static/js/jquery-3.4.1.js"></script> <script type="text/javascript"> var my_data = [ {
     name: '云山街道', value: 20057}, {
     name: '兰江街道', value: 15477}, {
     name: '上华街道', value: 31686}, {
     name: '永昌街道', value: 6992}, {
     name: '赤溪街道', value: 44045}, {
     name: '女埠街道', value: 40689}, {
     name: '游埠镇', value: 37659}, {
     name: '诸葛镇', value: 45180}, {
     name: '马涧镇', value: 55204}, {
     name: '香溪镇', value: 21900}, {
     name: '黄店镇', value: 4918}, {
     name: '梅江镇', value: 5881}, {
     name: '横溪镇', value: 4178}, {
     name: '柏社乡', value: 2227}, {
     name: '灵洞乡', value: 2180}, {
     name: '水亭畲族乡', value: 9172}, ] var myChart = echarts.init(document.getElementById('main')); $.get("../static/js/lanxi.json", function (map) {
      echarts.registerMap("兰溪数据可视化", map); var option = {
      geo: {
      type: 'map', map: '兰溪数据可视化', //需要和registerMap第一个参数保持一致 roam: false, //是否允许拖动 label: {
      show: true //显示标签 } }, title: {
      text: '兰溪数据可视化（2021）', subtext: '测试用demo', }, tooltip: {
      trigger: 'item', formatter: '{b}<br/>{c} (例)' }, series: [{
      map: "兰溪数据可视化", geoIndex: 0, //将数据和第0个geo配置关联 type: "map", mapType: 'LX', label: {
      show: true, }, data: my_data, }], visualMap: {
      show: true, min: 2000, max: 60000, text: ['高', '低'], calculable: true, //出现滑块筛选 }, } myChart.setOption(option); }); </script>

讯享网

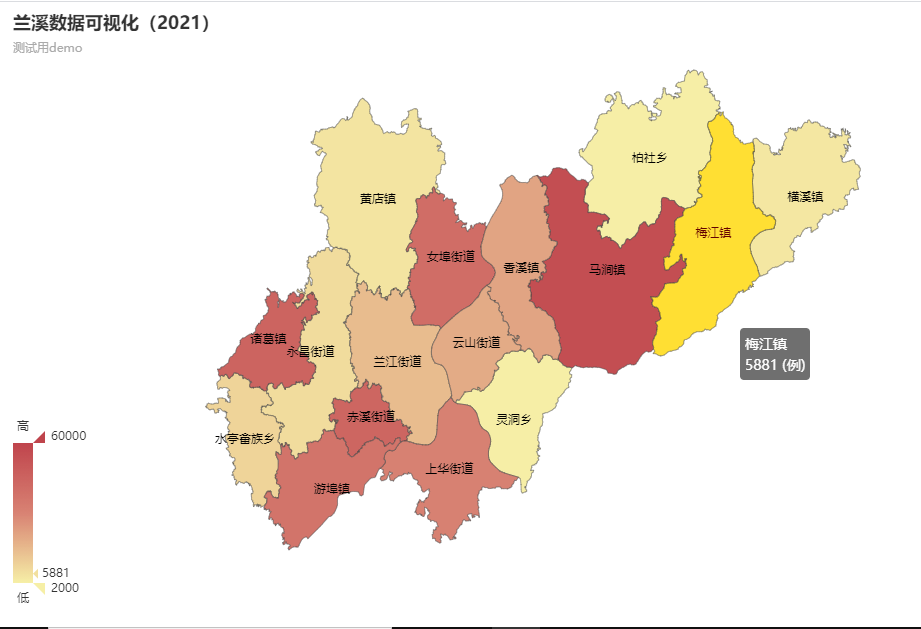

三、实现效果：

在这里插入图片描述
