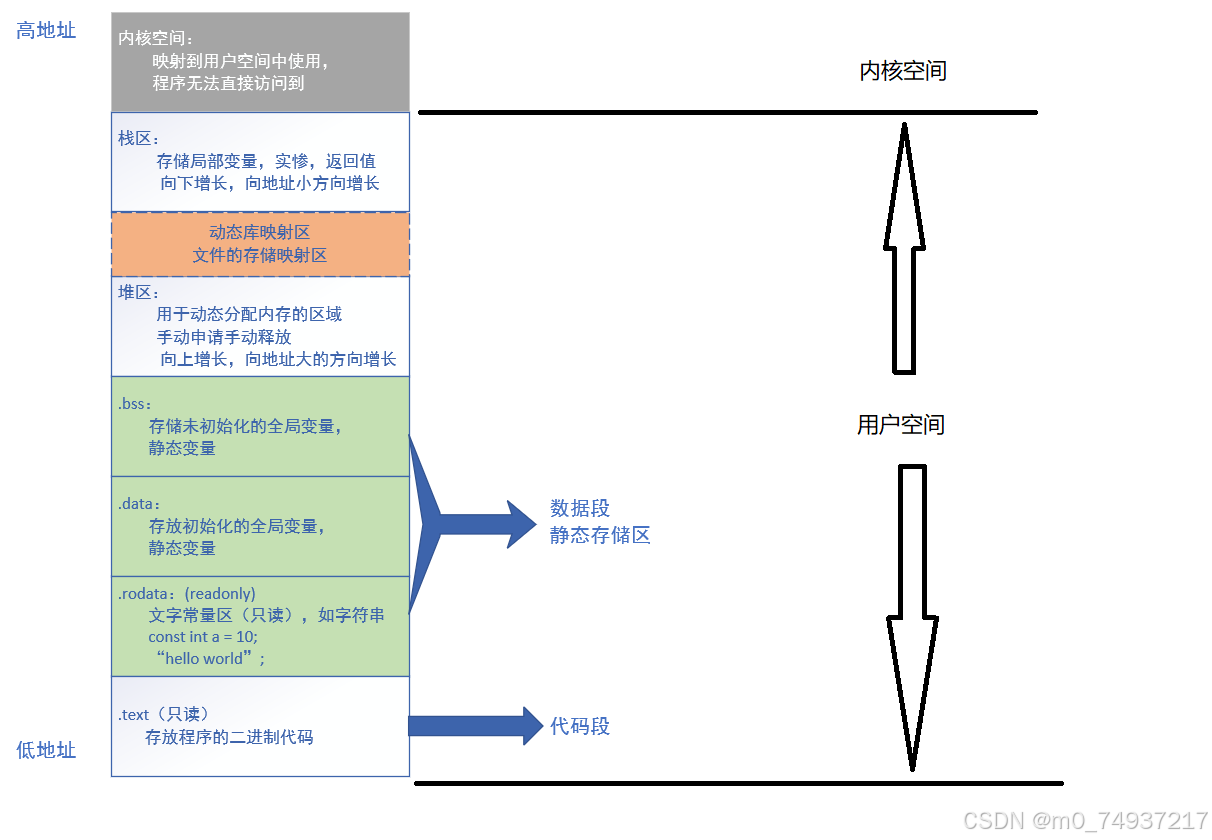

这三要素是任何驱动程序开发中需要遵循的基础结构，确保驱动能够正确地初始化、操作和清理设备。

消息队列通过内核或操作系统提供的系统调用实现，能够实现进程之间的异步通信和数据同步。

竞态问题的成因

多个线程/进程访问共享资源：比如共享变量或共享数据结构。
没有适当的同步机制：没有通过锁、信号量、互斥量等机制来协调并发访问。
操作不是原子性的：比如读取、修改、写入等操作不是一步完成的，多个线程/进程之间可能打断这些操作。

解决方法

1. 互斥锁

互斥锁是最常见的解决竞态条件的方法。通过互斥锁来确保在同一时刻只有一个线程能访问共享资源，从而避免并发执行时造成的数据冲突；

使用互斥锁：在访问共享资源之前，线程必须首先获取互斥锁；在访问结束后，释放互斥锁，以允许其他线程访问

2. 读写锁

读写锁是一种特殊的锁机制，允许多个线程同时读取共享资源，但在写入时只能有一个线程可以访问。读操作不互斥，但写操作会阻塞其他读写操作。

读写锁适用场景：读操作较多且写操作较少时，使用读写锁可以提高效率，避免写操作时对所有线程进行阻塞。

3. 原子操作

使用原子操作来确保对共享资源的修改是不可中断的。原子操作是指在硬件或操作系统级别保证执行的操作不可被中断，这样可以避免中间状态的影响。

使用原子操作：一些平台提供了原子操作，如atomic_add、atomic_compare_exchange等，这些操作在执行时不会被其他线程打断。

4. 信号量

信号量是一种用于控制访问共享资源的同步机制，它通过计数器来管理资源的使用。可以使用信号量来控制线程在进入临界区时的数量，或者控制资源的使用次数。

信号量的使用：信号量常用于控制资源的并发访问，例如限制同时访问某一资源的线程数。

5. 条件变量

条件变量用于线程之间的同步，通常与互斥锁一起使用。当线程需要等待某个条件发生时，它会释放互斥锁并进入等待状态，直到其他线程通知它条件满足时，线程才会继续执行。

讯享网

条件变量的使用：条件变量通常用于生产者-消费者模型，线程在没有数据时等待，直到生产者线程通知它有数据可以处理。

6. 消息队列

消息队列可以帮助实现进程间的同步与通信。通过消息队列，进程或线程可以通过发送消息来协调工作，避免直接访问共享资源，从而减少竞态条件的发生。

示例：使用消息队列可以将线程间的数据传递解耦，避免直接访问共享内存，进而减少竞态问题。

预防

最小化共享资源的访问：尽量减少多个线程同时访问共享资源的场景，避免竞态条件发生。
谨慎使用全局变量：尽量避免在多个线程间共享全局变量，或使用线程局部存储（TLS）来避免数据冲突。
明确锁的范围和粒度：合理划定锁的范围，不要将锁过多地嵌套，以避免死锁问题。

写数据流程

发送起始信号。
发送从设备地址（7位或10位）+ 写标志位（0）。
等待从设备应答 (ACK)。
发送数据字节。
等待从设备应答 (ACK)。
（重复步骤 4 和 5 直到所有字节传输完成）。
发送停止信号。

读数据流程

发送起始信号。
发送从设备地址（7位或10位）+ 读标志位（1）。
等待从设备应答 (ACK)。
主设备接收数据字节。
发送应答 (ACK/NACK)（若还有后续字节，发送 ACK；若为最后一个字节，发送 NACK）。
（重复步骤 4 和 5 直到所有字节读取完成）。
发送停止信号。

在 I²C 通信中，读写转换的原因主要是为了支持不同类型的数据交互模式，实现主设备和从设备之间的双向通信。

1、输入模式（Input Mode）
引脚配置为输入模式，用于接收外部信号。
适用于读取按键状态、传感器信号或其他外部设备的输入。
2. 输出模式（Output Mode）
引脚配置为输出模式，用于向外部设备输出信号。
适用于驱动LED、继电器或控制外设状态。
3. 推挽输出模式（Push-Pull Output Mode）
输出驱动能力较强，引脚可以提供较大的电流。
适用于需要快速、高效地驱动负载的应用，如LED或蜂鸣器。
4. 开漏输出模式（Open-Drain/ Open-Collector Output Mode）
引脚只能拉低信号电平，需要外部上拉电阻提供高电平。
常用于 I²C 总线、信号共享场景，或需要多设备同时控制的场合。
5. 上拉输入模式（Input with Pull-Up Resistor Mode）
在输入模式下，引脚内部连接一个上拉电阻，使未连接或浮空时默认为高电平。
适用于按键或需要默认高电平的输入信号。
6. 下拉输入模式（Input with Pull-Down Resistor Mode）
在输入模式下，引脚内部连接一个下拉电阻，使未连接或浮空时默认为低电平。
适用于按键或需要默认低电平的输入信号。
7. 模拟模式（Analog Mode）
引脚用于模拟信号输入或输出，如 ADC（模数转换器）或 DAC（数模转换器）。
适用于传感器信号的采样、音频信号处理等应用。
8. 复用功能模式（Alternate Function Mode）
引脚配置为特定外设的功能，如 UART、SPI、I²C 或定时器等信号。
引脚由外设模块控制，用于通信、定时信号生成等。、

别的答案：输入，输出，开漏输出，推挽输出，上拉输入，下拉输入,模拟模式，复用功能模式，其他模式（中断模式，高速模式）

推挽输出

推挽电路通常由一对互补的晶体管（NPN和PNP或NMOS和PMOS）组成。
当输出为高电平时，NPN晶体管（或NMOS晶体管）导通，将输出引脚连接到电源（Vcc）。
当输出为低电平时，PNP晶体管（或PMOS晶体管）导通，将输出引脚连接到地（GND）。
推挽输出可以主动驱动输出引脚为高电平或低电平，具有较强的驱动能力，适用于需要驱动负载或快速切换的场合

开漏输出

开漏电路通常只使用一个晶体管（NPN或NMOS）。
当晶体管导通时，输出引脚被拉低到地（GND）。
当晶体管不导通时，输出引脚悬空（即高阻态），需要外部上拉电阻将其拉高到电源电（Vcc）。
开漏输出只能主动拉低电平，而不能主动拉高电平。
适用于需要多个设备共享一条信号线（如I2C总线）或需要连接不同电压电平的场合
