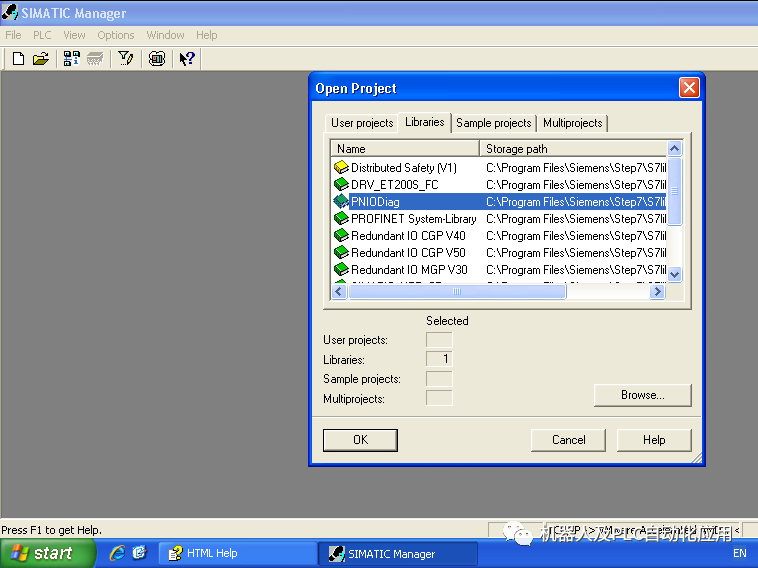

讯享网打开Step7，点击“打开”按钮，选择“Libraries”页面，点击“PNIODiag”打开。

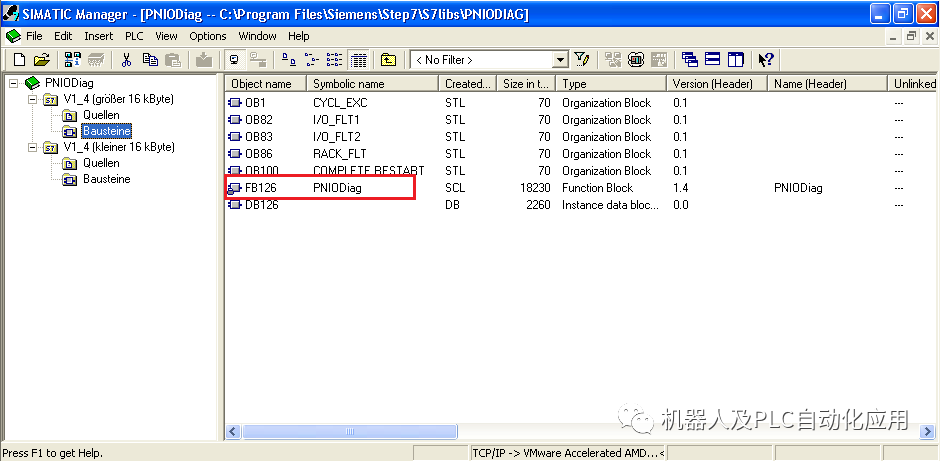

打开“PNIODiag”库中存在两个S7程序。一个表示>16k。这个项目中存在功能块FB126。

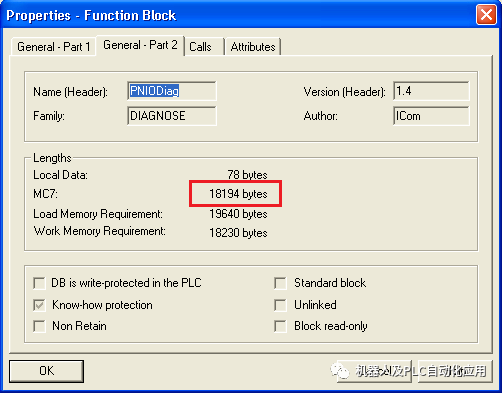

16K用于表示FC，FB，OB的机器代码指令的大小。打开>16K项目中的FB126的属性，在General Part2，可以看到MC7的大小为18194bytes，超过了16K。
对于一些CPU，比如S7-300 CPU315-2DP (6ES7 315-2AG10-0AB0) 的性能参数中要求每一个FC，FB，DB，OB的大小不超过16K。那么如果选择这一类型的CPU去诊断PROFIBUS DP或PROFINET IO，那么就必须使用<16K的库文件。
这里组态CPU319-3PN/DP作为IO控制器，由于该CPU的FB的最大限制为64K，这样可以使用>16K的库文件。

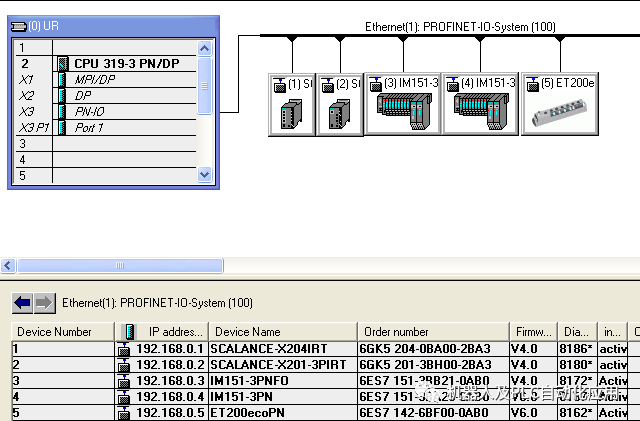

新建一个PROFINET IO项目，使用CPU319-3PN/DP作为IO控制器，硬件组态如下。IO控制器CPU319-3PN/DP的IP地址为192.168.0.100。

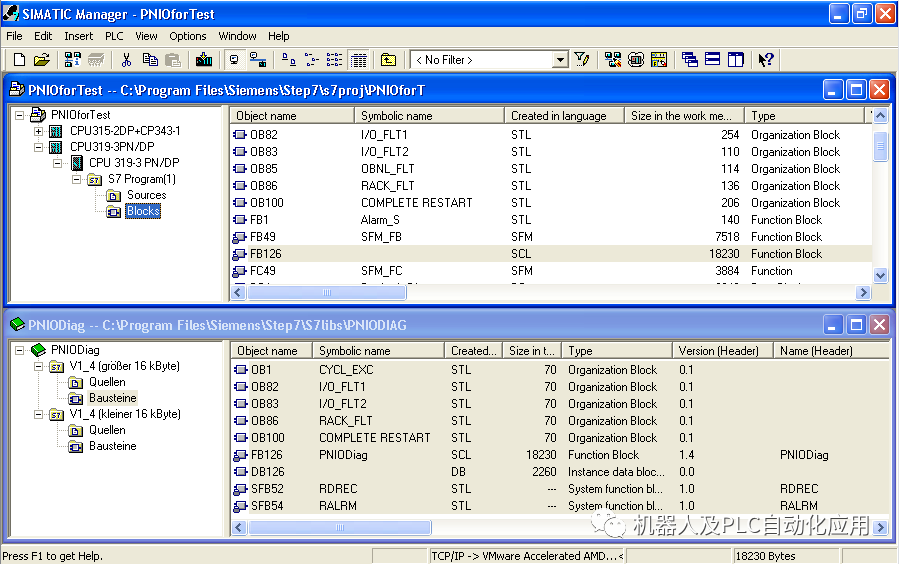

然后在Step7的SIMATIC Manager中平行排列该项目和PNIODiag库文件。把>16k的库中的程序托拽到新建的CPU319的项目中，如果在CPU319的项目中已经对相应的OB块进行了编程，那么只需托拽FB126，然后对应相应的OB调用该功能块即可。然后下载硬件组态和程序到CPU中。

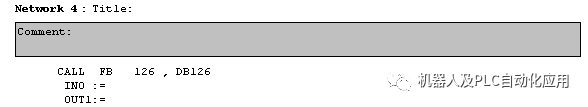

在OB中调用FB126。

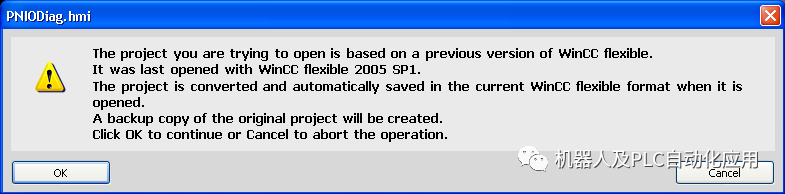

打开桌面的HMI PNIODiag WinCC flexible快捷方式文件夹，双击PNIODiag.hmi文件打开。这时可能会弹出如下警示对话框，这是由于该项目使用WinCC flexible 2005 SP1，所以必须要高于该版本，才能使用FB126用于诊断。打开这个文件后，自动会在该文件夹中生成一个原项目的备份文件。点击OK，自动该转换项目。

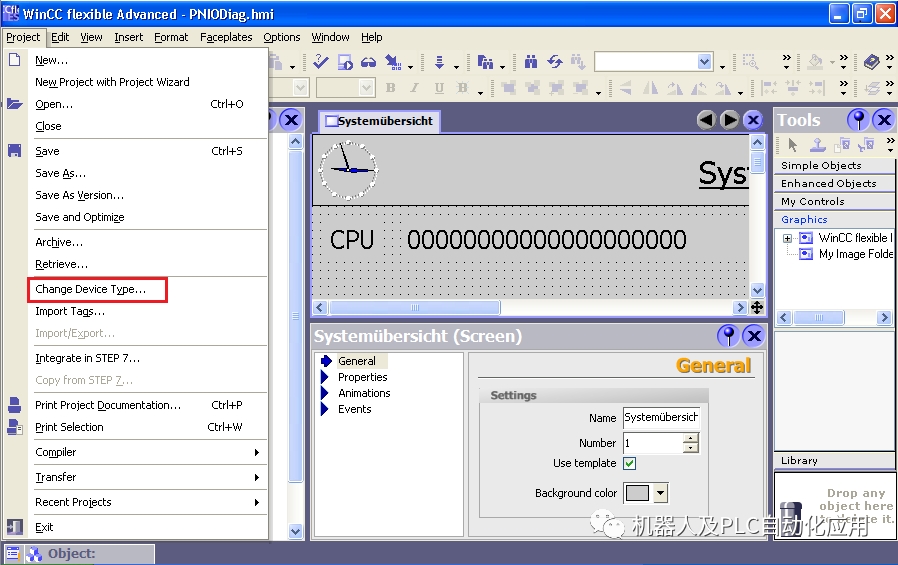

点击SIMATIC HMI-Station，然后选择Project菜单，选择Change Device Type…，修改实际的HMI设备，这里使用默认的WinCC flexible Runtime。
然后双击左侧目录树Connections，设置PC和PLC的地址参数。这里PC的IP地址为192.168.0.156。
点击左侧目录树Device SettingsàLanguages and Fonts，设置运行语言为英语。通过点击向上箭头，使English的优先级最高为0。或者取消德语设置。

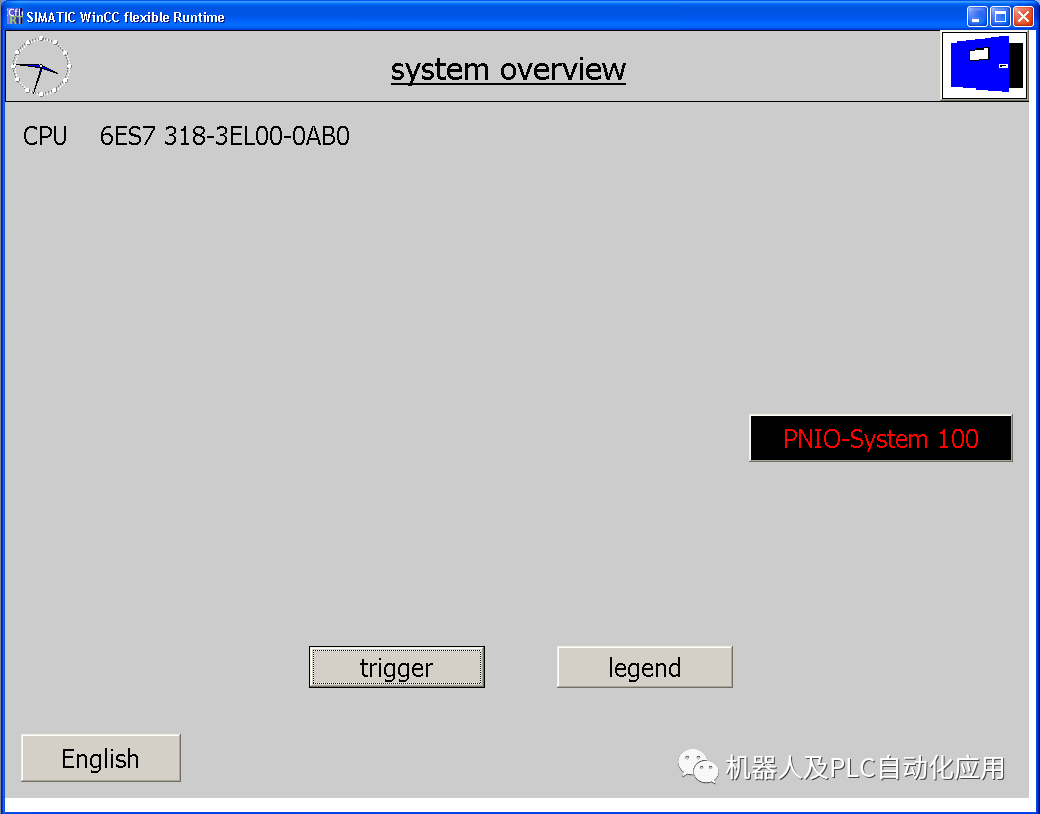

在工具栏中，点击启动运行按钮，运行该WinCC Flexible项目。可以看到起始诊断画面。

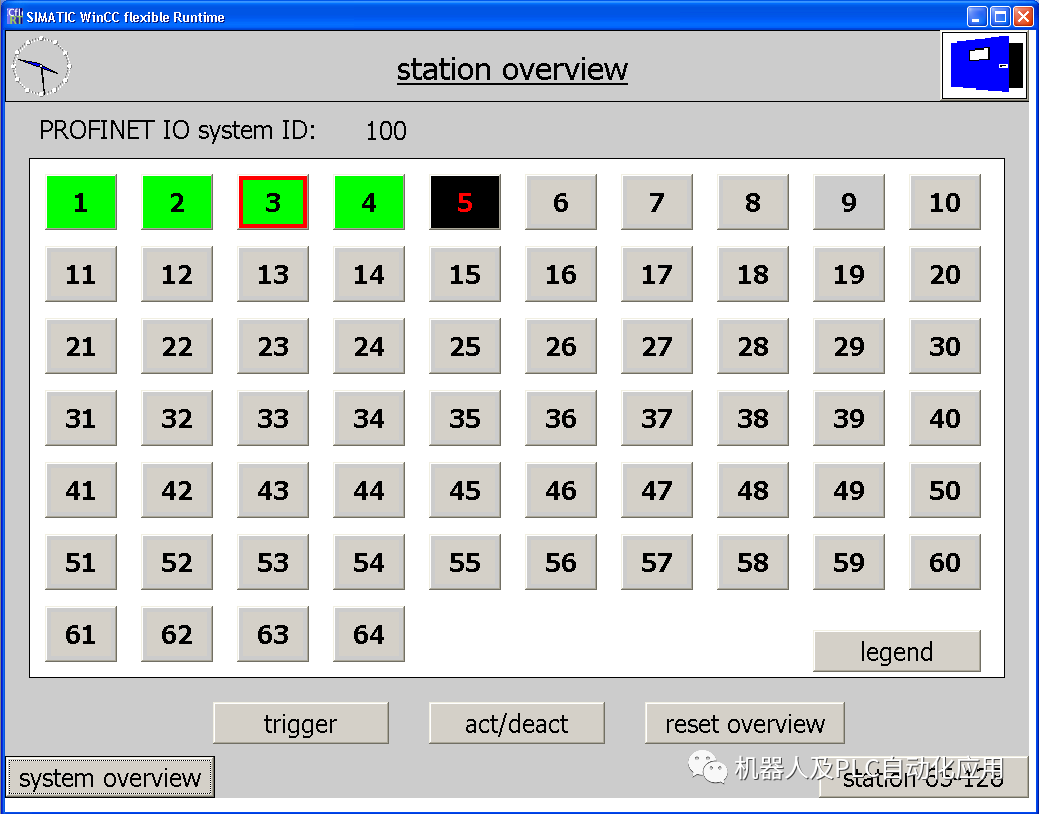

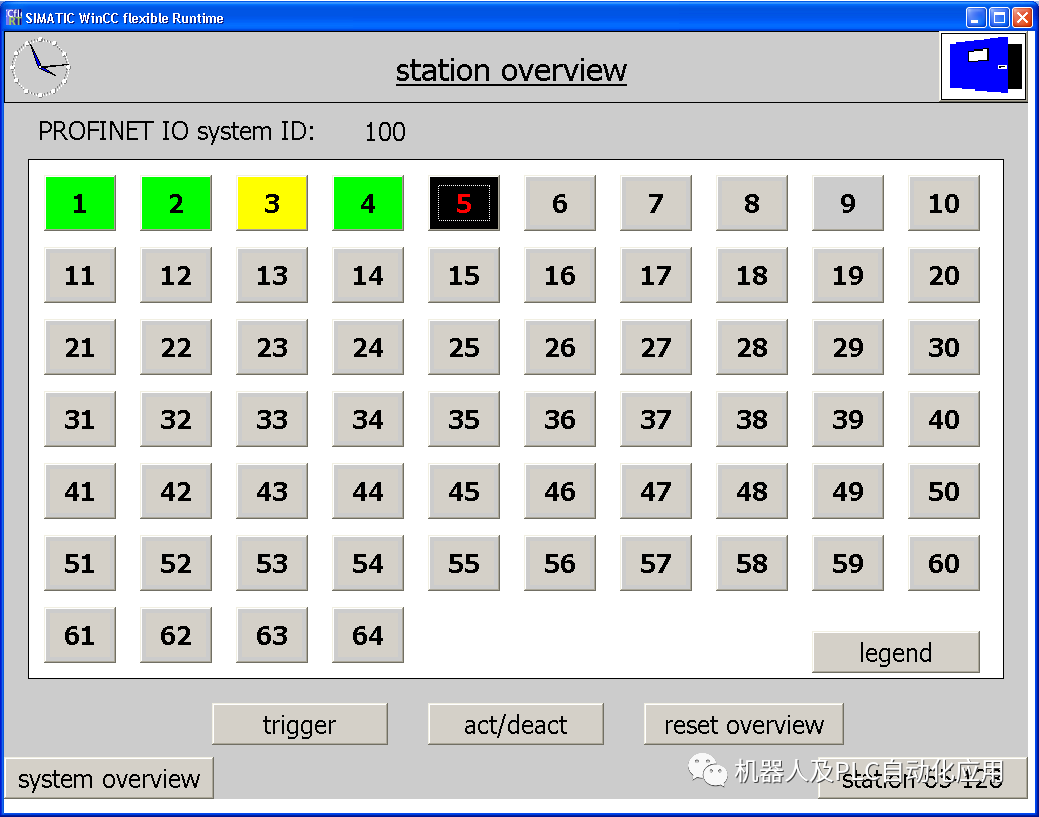

点击PNIO-System100按钮，进入诊断站点状态画面。

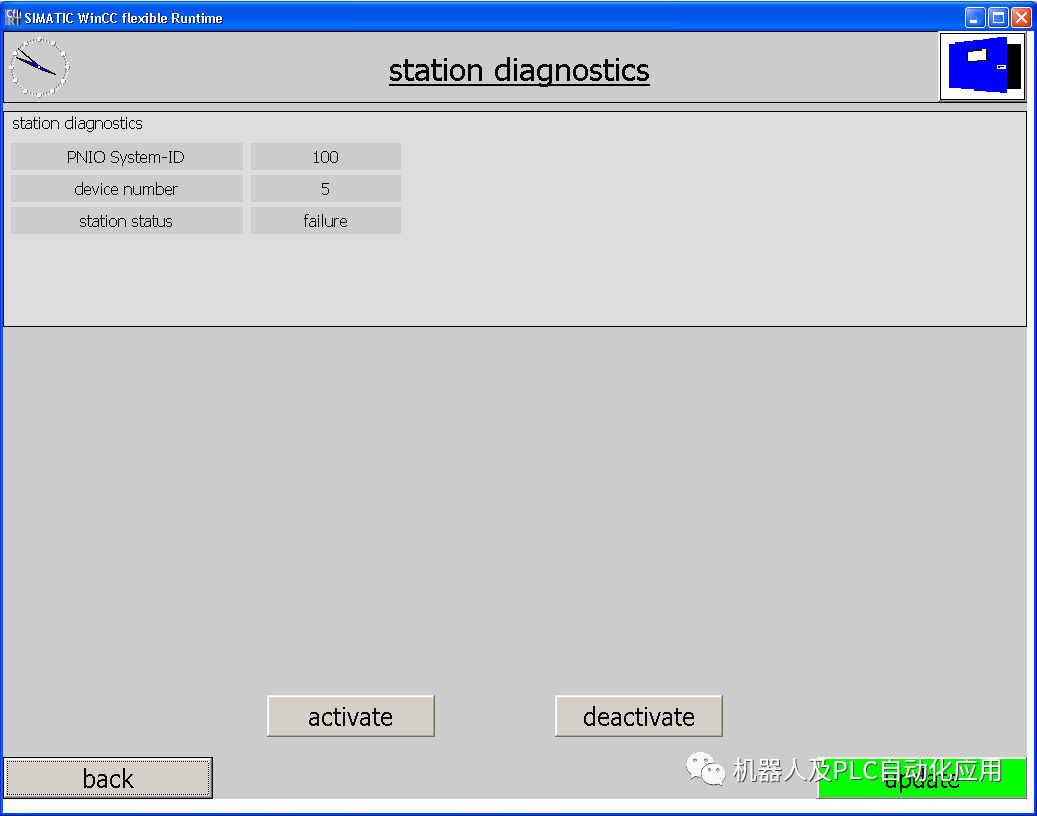

点击5号站，进入该站详细诊断画面，可知5号站丢站。
在IM151-3PNFO的DO模块没有连接执行器时，如果使能DO模板输出，会激活过程中断，参考组态PNIODiag步骤4。这时可见3号站IM151-3PNFO显示故障状态。

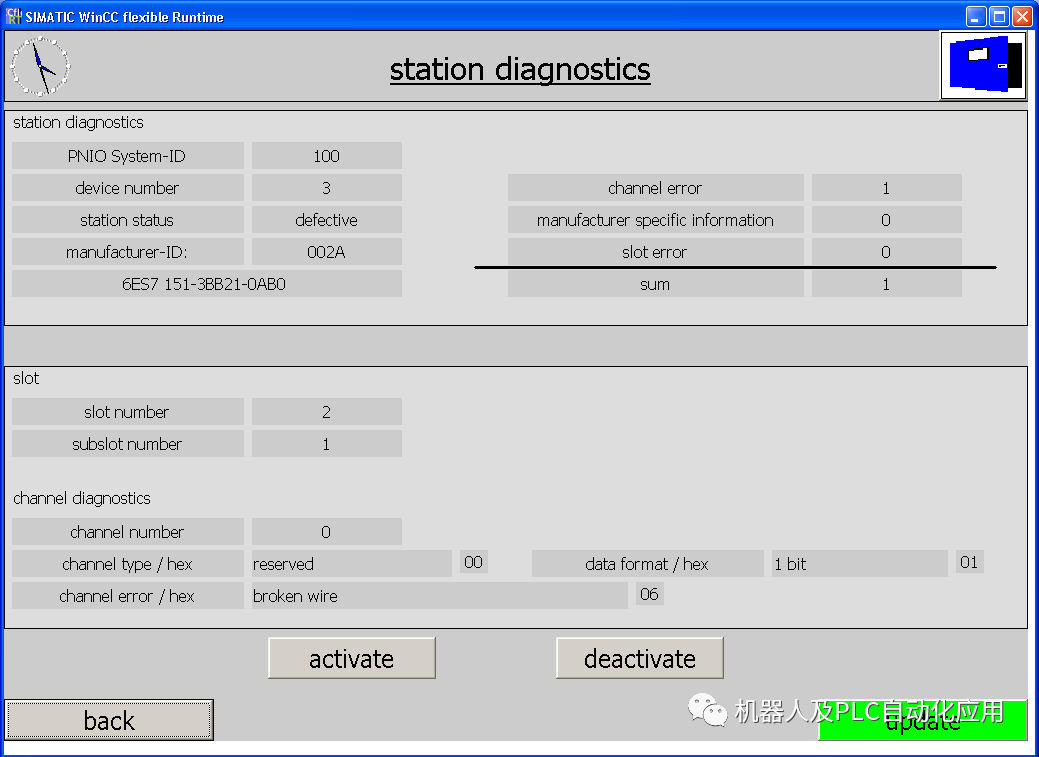

然后，点击3号站，可以观察3号站的详细诊断信息，例如Broken Wire，断线。

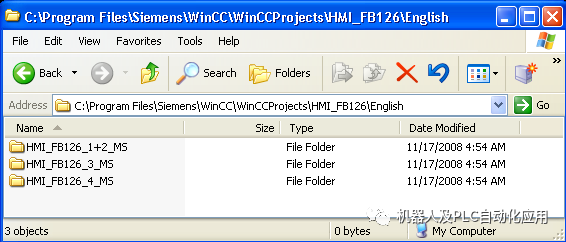

打开桌面的HMI PNIODiag WinCC 快捷方式文件夹，可以看见3个WinCC项目。
这里表示WinCC项目可以诊断PROFINET和PROFIBUS系统的个数。如果需要诊断的PB和PN系统超过4个，那么就需要在WinCC中创建新的原始数据类型和脚本，具体方式参考Onlinehilfe PNIODiag帮助文件。

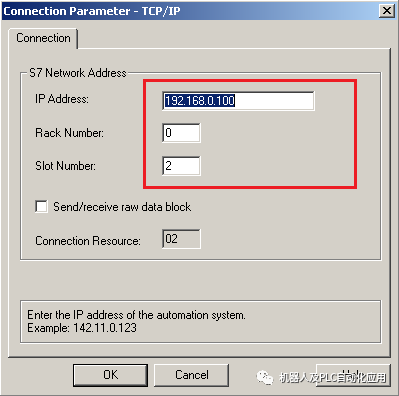

这里诊断同样的PROFINET系统，所以任意选择一个WinCC项目HMI_FB126.mcp打开，然后更改Server名字为本地计算机名，最后修改连接的属性参数，CPU的IP地址192.168.0.100，以及CPU的槽号2。

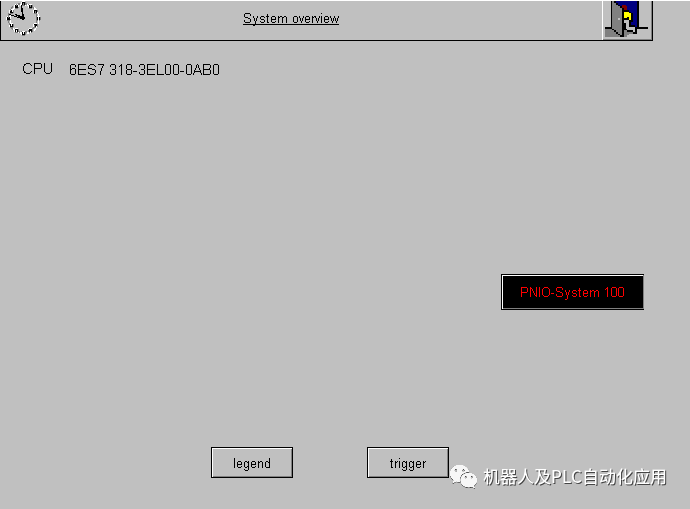

在工具栏中，点击启动运行按钮，运行该WinCC项目。可以看到起始诊断画面。画面和诊断方式与WinCC flexible相同。
