一、背景：
对于要量产的ECU，在工厂刷新程序时有两种方法：一、用一个带有JTAG探针的夹具锁住电路板，然后走JTAG协议用上位机刷入完整程序（包括Boot+App），最后盒盖。JTAG刷新功能被屏蔽了。后面再要更新程序就运行Boot走UDS协议。 二、生产的时候不用考虑CPU里面是空的程序，不需要JTAG夹具刷程序，直接盒盖。上电后，CPU检测出内部无有效程序，则停留在"STATIC"模式，自动运行BAM程序，根据一定的流程从外部CAN/LIN通信刷入程序。

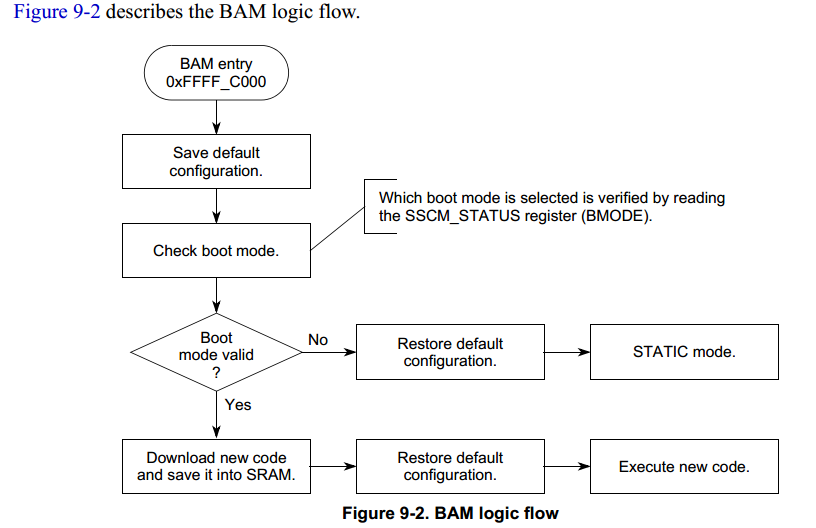

*二、BAM的概念和流程

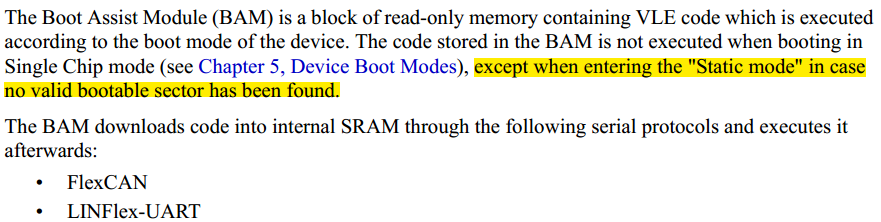

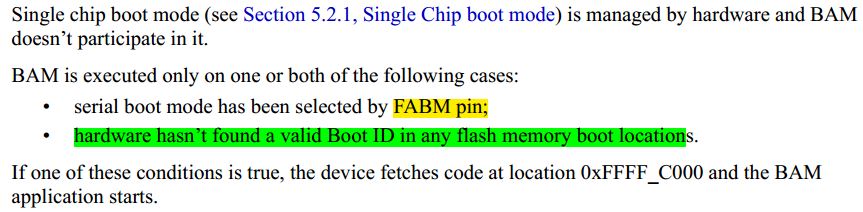

引导辅助模块（BAM）是一个只读存储器块，其中包含根据设备的引导模式执行的VLE代码。 在以单芯片模式启动时（请参阅第5章，设备启动模式），除非在未找到有效启动扇区的情况下进入“静态模式”，否则不执行BAM中存储的代码。*

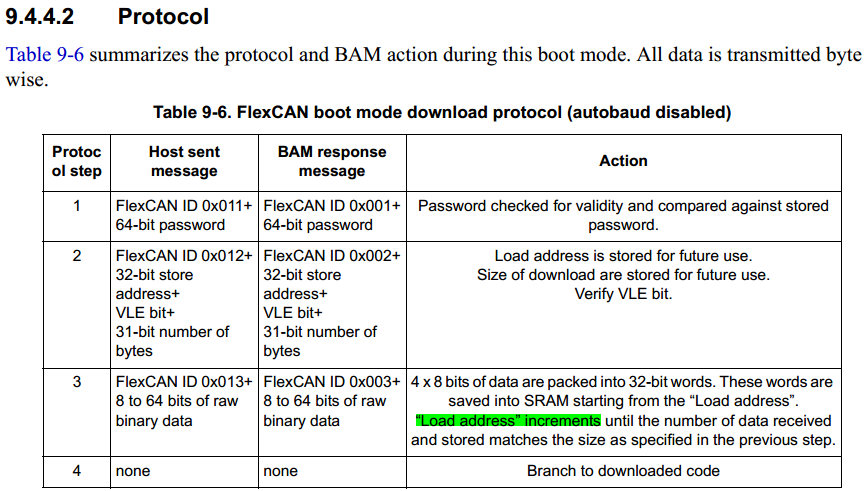

三、CAN Boot的特点

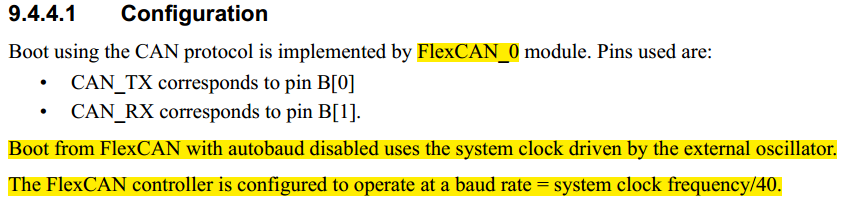

根据通常500kbps的要求，外部晶振频率最好是20MHz

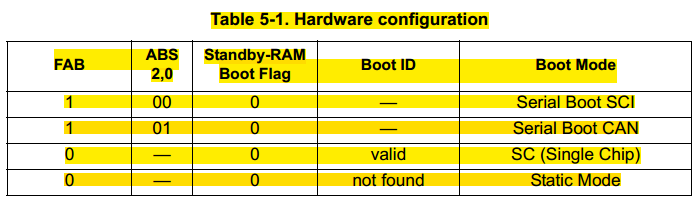

四、硬件强制BAM：
FAB需要拉高，因为要增加拉低/拉高的设置，电路复杂，所以通常不用这个方法。
