实时时钟DS1307 介绍：

DS1307是低功耗、两线制串行读写接口、日历和时钟数据按BCD码存取的时钟/日历芯片。它提供秒、分、小时、星期、日期、月和年等时钟日历数据。另外它还集成了如下几点功能：

(1)56 字节掉电时电池保持的NV SRAM 数据存储器

(2)可编程的方波信号输出

(3)掉电检测和自动切换电池供电模式

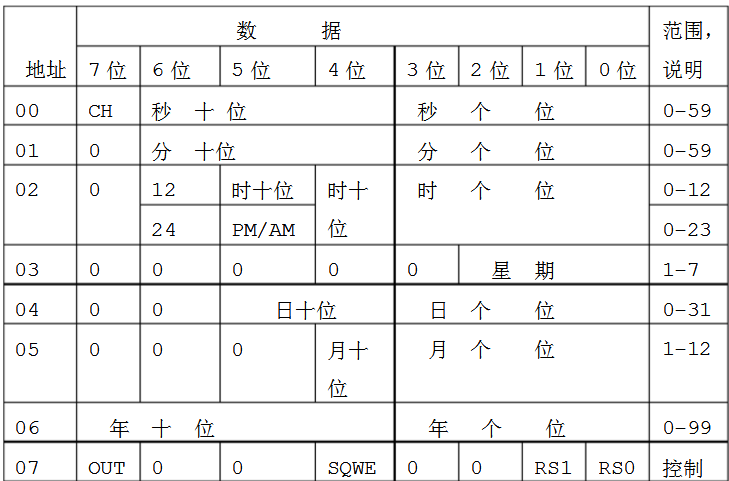

DS1307 把8 个寄存器和56 字节的RAM 进行了统一编址，具体地址和寄器数据组织格式如下表：

(日期为BCD码)

在读写过程中DS1307 内部维护一个地址指针，通过写操作可对它值，读和写每一字节时自动加一，当指针越过DS1307 内部RAM 尾时指针将返回到0 地址处。

DS1307 的时钟和日历数据按BCD 码存储。

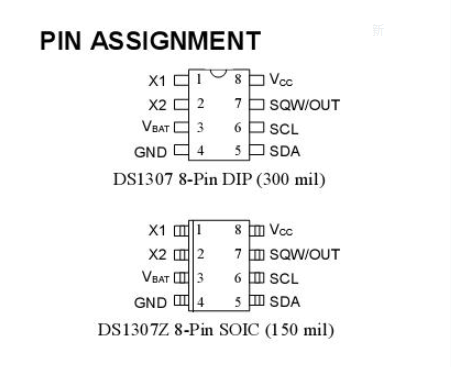

ds1307引脚图及功能

DS1307

串行实时时钟记录年、月、日、时、分、秒、星期及日期; AM、PM 分别表示上午和下午; 56 个字节的NVRAM存放数据; 2线串口; 可编程的方波输出;电源故障检测及自动切换电路;电池电流小于500nA。

主要引脚定义如下： X1、32.768kHz 晶振接入端;

VBAT:X2：+3V 电池电压输入;

SDA：串行数据;

SCL：串行时钟;

SQW/OUT：方波/输出驱动器。

方波信号输出功能

方波信号输出功能从SQW/OUT 引脚输出设置频率的方波，CONTROL 寄存器用于控制SQW/OUT 脚的输出。

BIT7(OUT)：此位表示在方波输出被禁止时(BIT4=0)，SQW/OUT 引脚的逻辑电平，在BIT4=0(SQWE=0方波输出禁止)时，若BIT7(OUT) 为1 则SQL/OUT 引脚为高电平，反之亦然。

BIT4(SQWE)方波输出允许/禁止控制位，SQWE =1 允许方波输出(有效)；BIT4=0 禁止方波输出。

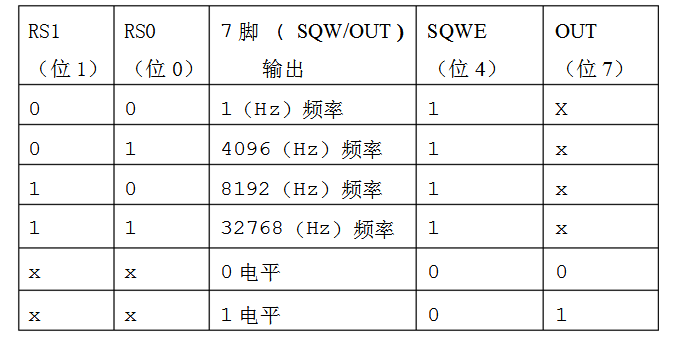

BIT0(RS0)、BIT1(RS1)于设定输出波形的频率，如下表：

要注意的是，00h 地址的第7 位为器件时钟允许位(CH)，由于在在开始上电时内部RAM内容随机，所以在初始化时将CH 位设零(时钟允许)是非常重要的。

DS1307 在TWI 总线上是从器件，地址(SLA)固定为”11010
