1、8258芯片天线调试说明:

  1. C23和L7主要是为了调试天线匹配,预留2个位置,一串一并。
  2. C11/C13/L4/C22为了调试二三次谐波,预留位置。
  3. C12/L3/C31是必须器件,需要贴相关器件。




讯享网

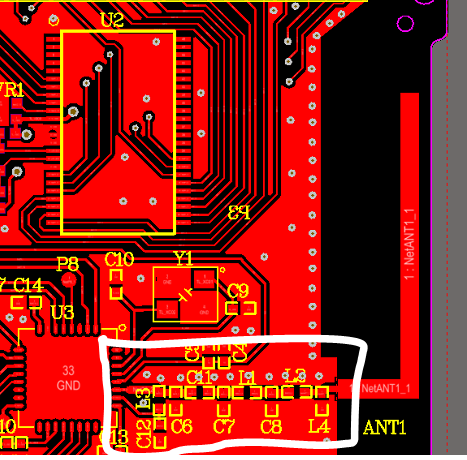

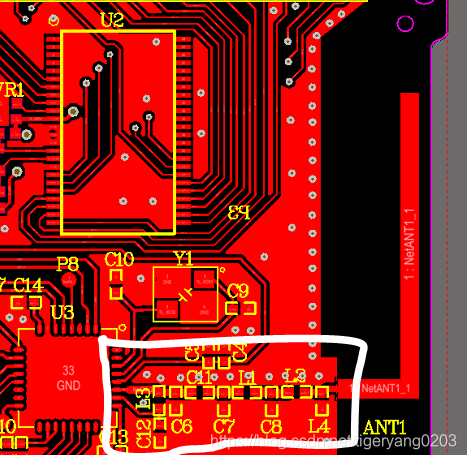

  1. Layout布局最好按如下位置放置各器件。

2、8258芯片端FCC二三次谐波说明:

  1. 从天线端来看,天线馈点需要先断开,然后做补偿,这时候待测试板不用上电。
  2. 任何测试前一定需要借助VNA做RX匹配。同时,一定需要上电配置芯片处于RX模式,然后再借助VNA进行RX匹配。
  3. 在RX测试完毕后,再用SA进行TX认证验证。如果谐波不满足需求,再回到上一步骤,借助VNA调整器件值同时满足阻抗匹配要求后,再进行TX验证。
