前言
指令集版本：arm v5te 32bit
LDR&STR指令分为两大类，
一种是操作32bit字数据 或 8bit无符号字节数据的，
另一种是操作16bit半字数据 或 8bit有符号字节数据的。
这里先只讲第一类，LDR LDRB这种。（LDR R0, [R1, # 4] ； LDRB R0, [R1, # 4]）
概念
看不懂不要紧，可以分析实例后再回头看概念对号入座
1 指令格式：
- LDR {cond} {B} {T} <Rd>,{address_mode}
- LDR {条件码} {字/无符号字节} {是否有 ! } <目标寄存器>,{第二个操作数的内存地址}
2 Load/Store指令由两部分组成
基址寄存器Rn与地址偏移量
3 地址偏移量分为三种形式（地址偏移量形式相同的指令，机器码数据结构相同）
（1）立即数
（2）寄存器
（3）寄存器及移位常数
4 地址计算方法分为三种
（1）偏移量方法
（2）事先更新（事先：先计算偏移，再访问内存，最后更新基址寄存器）
（3）事后更新（事后：先访问内存，然后计算新基址寄存器）
实例分析

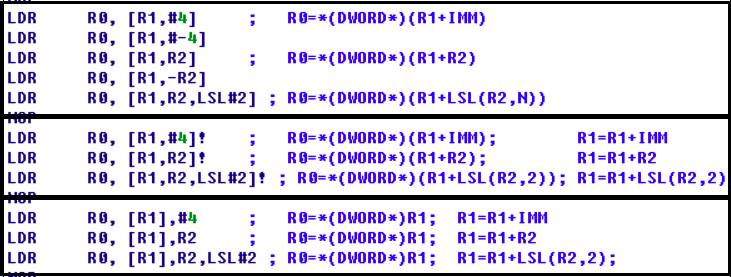

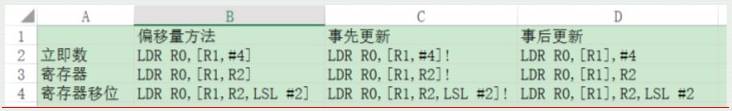

1 指令的9种格式：
2 用伪代码解释指令的执行过程：

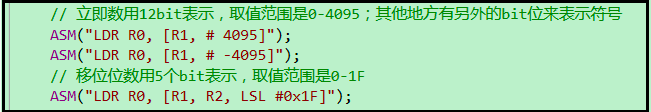

3 关于立即数和移位位数的取值范围
4 表格中同一横排的地址偏移量形式相同，机器码数据结构相同。
5 表格中同一竖排的计算方法相同。
指令的数据结构

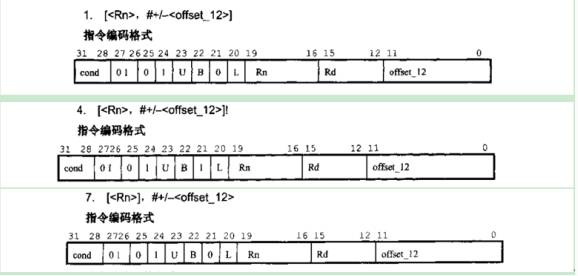

1 地址偏移量类型：立即数

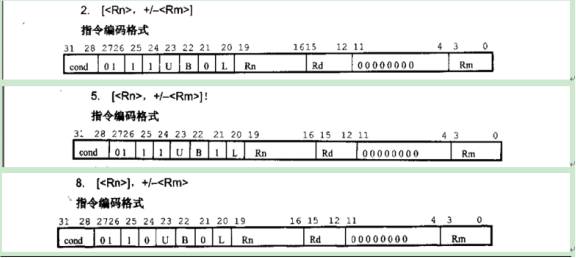

2 地址偏移量类型：寄存器

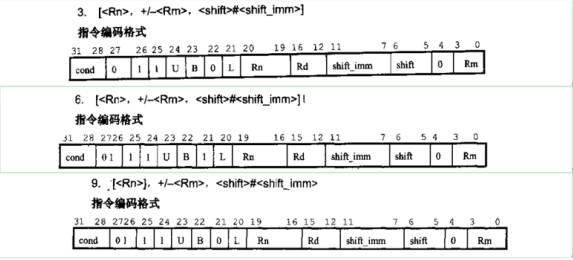

3 地址偏移量类型：寄存器移位常量

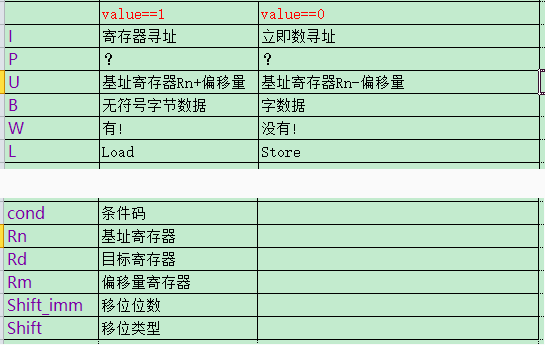

4 各bit位的含义：
若有错误希望能指出，共同学习进步
本文由看雪论坛 爱吃菠菜 原创
转载请注明来自看雪社区
祝大家中秋快乐！
