目录

一.docker网络实现原理

二.docker的四类网络模式

三.docker用户自定义网络使用命令

一.docker网络实现原理

虚拟机平台的网卡分析

• 我们使用ifconfig命令查看安装docker-ce的虚拟机平台有，如下信息

[root@localhost ~]# ifconfig docker0: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500 inet 172.18.0.1 netmask 255.255.0.0 broadcast 172.18.255.255 ether 02:42:24:fe:93:22 txqueuelen 0 (Ethernet) RX packets 2652 bytes  (136.6 KiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 3407 bytes  (14.4 MiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 192.168.43.101 netmask 255.255.255.0 broadcast 192.168.43.255 inet6 fe80::ba30:ef5e:b59f:4f1c prefixlen 64 scopeid 0x20<link> ether 00:0c:29:ce:5f:24 txqueuelen 1000 (Ethernet) RX packets 45 bytes 5797 (5.6 KiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 92 bytes 12139 (11.8 KiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536 inet 127.0.0.1 netmask 255.0.0.0 inet6 ::1 prefixlen 128 scopeid 0x10<host> loop txqueuelen 1 (Local Loopback) RX packets 68 bytes 5916 (5.7 KiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 68 bytes 5916 (5.7 KiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 virbr0: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500 inet 192.168.122.1 netmask 255.255.255.0 broadcast 192.168.122.255 ether 52:54:00:7a:bf:df txqueuelen 1000 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 [root@localhost ~]#

• 其中eth0是真实存在的适配器，用来连接物理机网卡；
• 而lo则是虚拟出来的回环网卡，用来检测tcp/ip协议是否生效；
• 对于virbr0虚拟桥接网卡，linux自身集成了一个虚拟化功能，被镶嵌在内核当中

docker0网桥分析

• docker使用linux桥接，在宿主机虚拟一个容器网——docker 0，Docker启动一个容器时会根据docker网桥的网段分配给容器一个IP地址，称为Container-IP。
• 同时Docker网桥也是每个容器的默认网关。因为在同一个宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的container-IP直接通信。
• Docker网桥是宿主机虚拟出来的，并不是真实存在的网络设备，外部网络是无法寻址到的，意味着外部网络无法直接通过Container-IP访问到容器。如果容器希望外部访问能够访问到，可以通过映射容器端口到宿主主机（端口映射）。

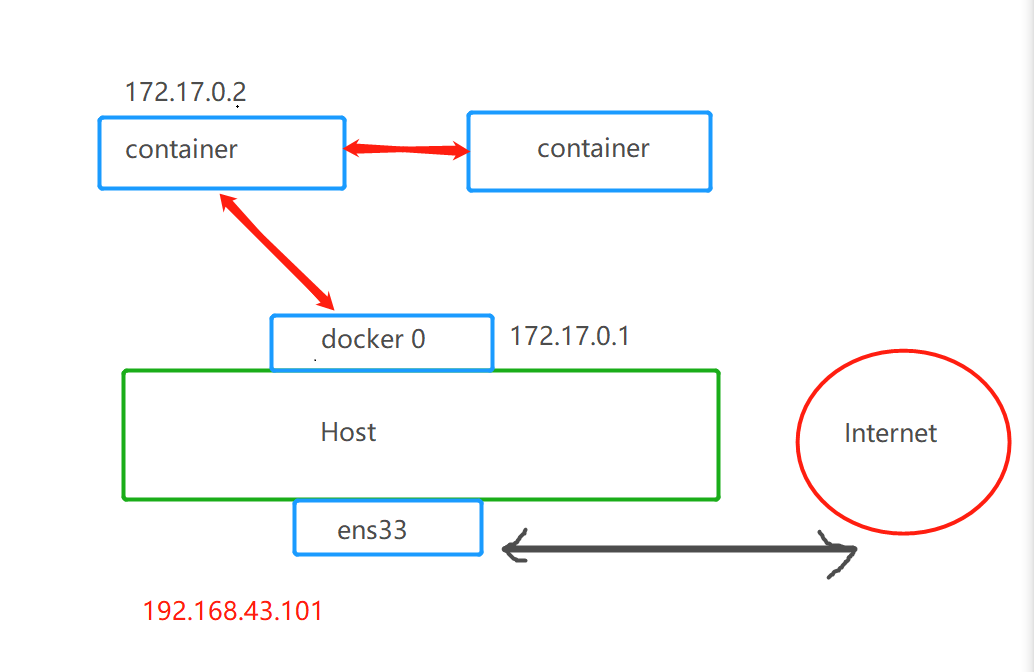

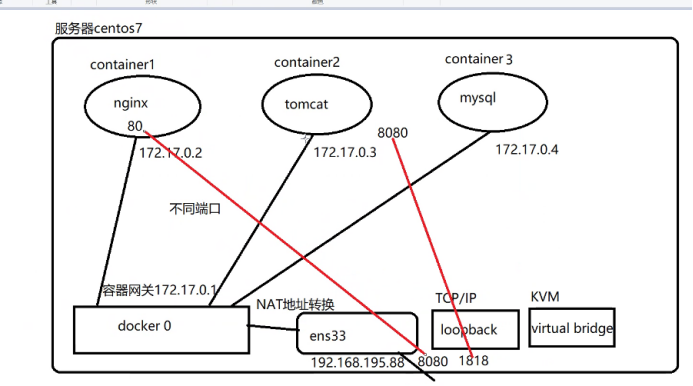

虚拟机平台容器网络架构图

讯享网

• 启动docker 0和ens33之间通过NAT地址转换技术，使得后面的容器IP映射到ens33的地址，再通过不同的端口映射区分不同的容器。

二.docker的四类网络模式

• 安装docker时，docker会自动创建三个网络，bridge（bridge创建容器默认连接到此网络）、none、host

讯享网[root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local b1e4b6deb58f none null local [root@cloud ~]#

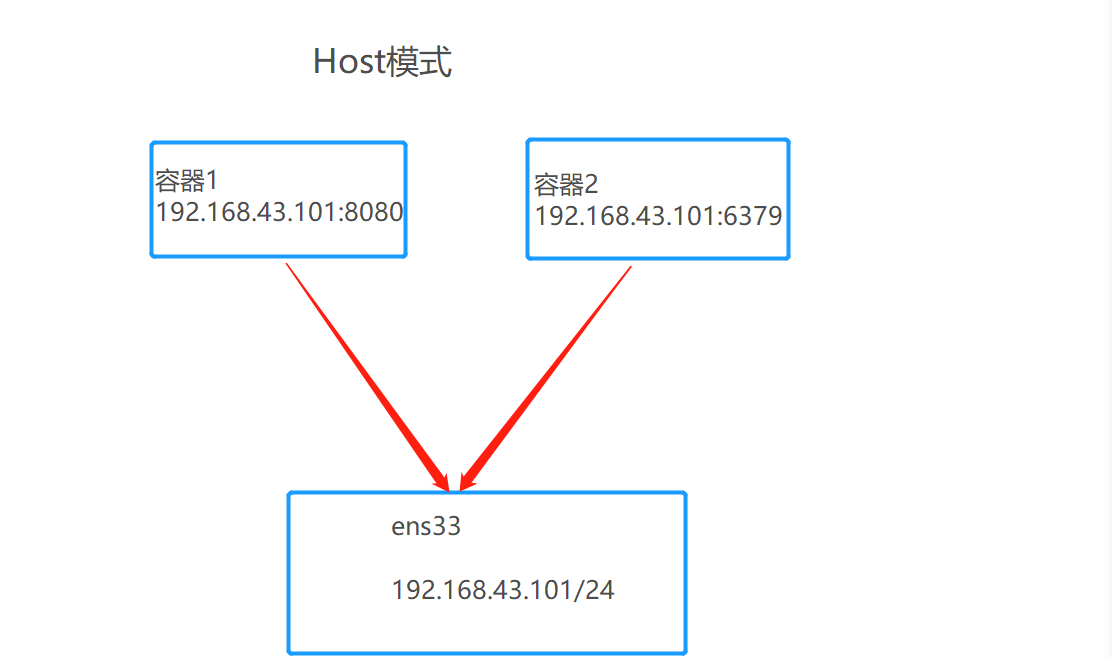

host模式

• 如果启动容器的时候使用host模式，那么这个容器将不会获得一个独立的Network NameSpace，而是和宿主机共用一个Network NameSpace。容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的IP和端口。但是，容器的其他方面，比如文件系统、进程列表等还是和宿主机隔离的。
• 使用host模式的容器可以直接使用宿主机的IP地址与外界通信，容器内部的服务端口可以使用宿主机的端口，不需要要进行NAT，Host的最大的优势就是网络性能比较好，但是docker host上已经使用的端口，就不能再用了，网络的隔离性不好。

container模式

• container模式指定新创建的容器和已经存在的容器共享一个Network NameSpace，而不是和宿主机共享。新创建的容器不会创建自己的网卡，配置自己的IP地址，而是和指定的一个容器共享IP地址、端口范围。同样，两个容器除了网络方面，其他如文件系统，进程列表等还是隔离的。两个容器的进程可以通过lo网卡设备通信。

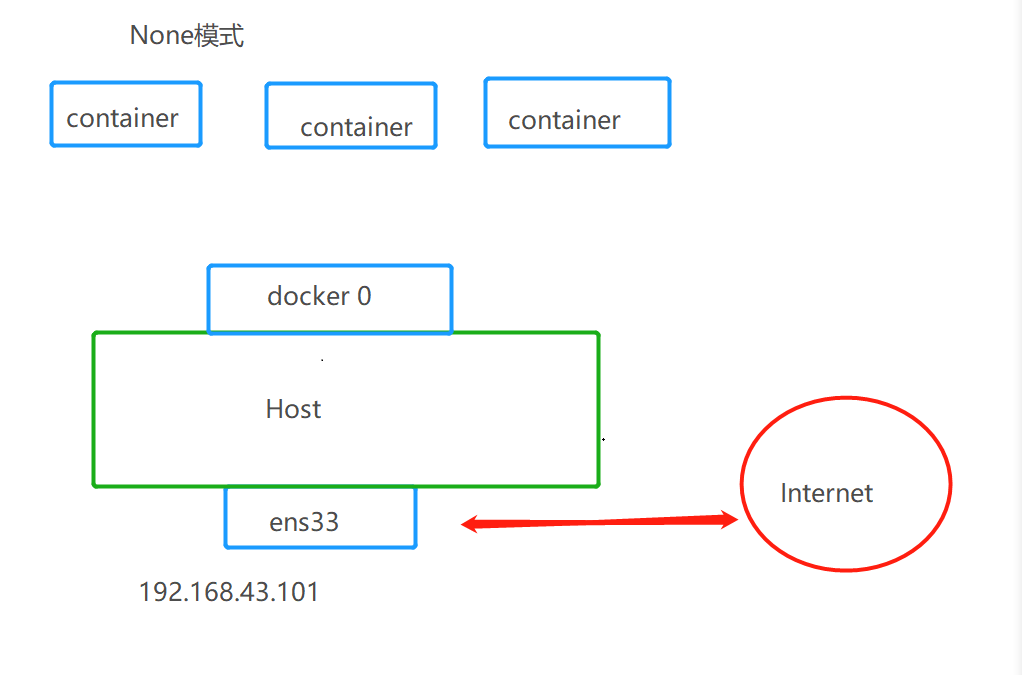

none模式

• 使用none模式，docker容器拥有自己的network namesapce,但是，并不为docker容器进行任何网络配置。也就是说，这个docker容器没有网卡、Ip、路由等信息。需要我们自己为docker容器添加网卡、配置IP地址等
• 在none模式下容器只有lo回环网络，没有其他网卡。none模式可以在容器创建时通过 --network=none来指定。这种网络没有办法联网。封闭的网络能够很好的保证容器的安全性。

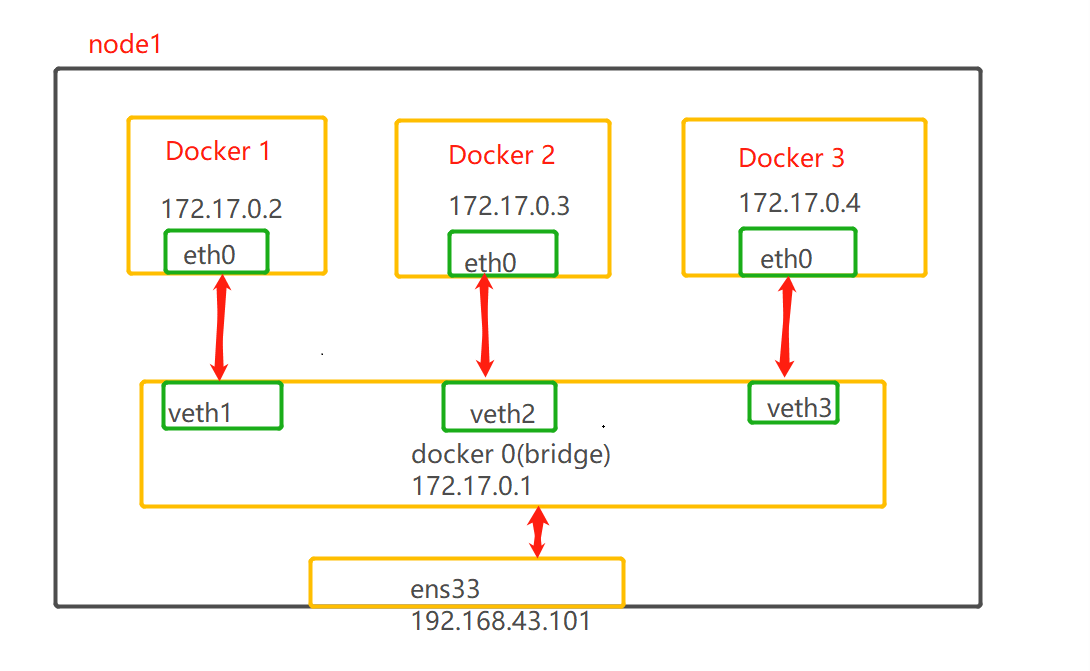

bridge模式

• 当docker进程启动时，会在主机上创建一个名为docker 0的虚拟网桥，此主机上启动的docker容器会连接到这个虚拟网桥上。虚拟网桥的工作方式和物理交换机类似，这样主机上的所有容器就可以通过交换机连在一个二层网络中。
• 从docker 0子网中分配一个给容器使用，并且设置docker 0的IP地址位容器的默认网关。在主机上创建一对虚拟网卡veth pair设备，docker将veth pair设备的一端放在新创建的容器中，并且命名为eth0（容器的网卡），另外一端放在主机中，以vethxxx这样类似的名字命名，并将这个网络设备加入到docker 0网桥中。可以通过brctl show命令查看。
• bridge模式是docker的默认网络模式。不写--net参数，就是bridge模式。使用docker run -p时，docker实际是在iptables做了DNAT规则，实现端口转发功能。可以使用iptables -t nat -vnL 查看。

当我们使用多个node时，我们可以使用k8s，进行多节点容器管理

上述四种网络模式的配置说明

三.docker用户自定义网络使用命令

自定义网络

• 除了默认的名为docker 0的bridge网络，还可以创建自己的bridge网络或overlay网络。
• bridge网络用于在本机内容器之间的互通
• overlay网络用于不同主机内容的容器之间的互通
• 本文主要对bridge网络说明，overlay网络在搭建k8s管理多节点时会详细说明

注：当我们使用如下命令，创建一个bridge网络下的指定IP地址的容器时，会发现使用bridge无法支持指定IP

docker run -itd --name test1 --network bridge --ip 172.17.0.10 centos:7 /bin/bash

• 一个bridge类型的网络

[root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local b1e4b6deb58f none null local [root@cloud ~]# docker network create -d bridge my-net ae3d32337feb2daea7c51ba43c946ef041af594d66265a8 [root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local ae3d32337feb my-net bridge local b1e4b6deb58f none null local [root@cloud ~]# docker network ls列出docker的网络类型 docker network create -d指定要创建什么类型的网络 ，后面在加自定义的网络名称 假如不使用-d参数，会创建bridge网络 docker network create -d bridge my-net 等同于 docker network create my-net

• 查看自定义网络的源数据

讯享网[root@cloud ~]# docker network inspect my-net 使用inspect查看详细信息 [ { "Name": "my-net", "Id": "ae3d32337feb2daea7c51ba43c946ef041af594d66265a8", "Created": "2020-04-16T09:42:28.+08:00", "Scope": "local", "Driver": "bridge", "EnableIPv6": false, "IPAM": { "Driver": "default", "Options": {}, "Config": [ { "Subnet": "172.19.0.0/16", 此处docker为该网卡分配了一个子网 "Gateway": "172.19.0.1" 定义了网关 } ] }, "Internal": false, "Attachable": false, "Ingress": false, "ConfigFrom": { "Network": "" }, "ConfigOnly": false, "Containers": {}, "Options": {}, "Labels": {} } ] [root@cloud ~]#

• 创建一个bridge网络并且指定子网

创建一个bridge类型的网络，定义子网段，定义网络名称 [root@cloud ~]# docker network create --subnet=172.20.0.0/16 my-net_172_20 cd3c2d0fcfde4abbffcfec9265abc5ed3894a033b20828addc6d7af [root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local ae3d32337feb my-net bridge local cd3c2d0fcfde my-net_172_20 bridge local b1e4b6deb58f none null local 查看该网络的源信息 [root@cloud ~]# docker network inspect my-net_172_20 [ { "Name": "my-net_172_20", "Id": "cd3c2d0fcfde4abbffcfec9265abc5ed3894a033b20828addc6d7af", "Created": "2020-04-16T09:49:08.+08:00", "Scope": "local", "Driver": "bridge", "EnableIPv6": false, "IPAM": { "Driver": "default", "Options": {}, "Config": [ { "Subnet": "172.20.0.0/16" 子网段成功设置 } ] }, "Internal": false, "Attachable": false, "Ingress": false, "ConfigFrom": { "Network": "" }, "ConfigOnly": false, "Containers": {}, "Options": {}, "Labels": {} } ] [root@cloud ~]#

• 创建一个网络时，可以使用--label添加元数据

讯享网#在创建一个网络时使用--label，为此网络指定一些元数据信息 #如下 [root@cloud ~]# docker network create \ > --label network_name=my-net_label \ 指定网络名称元数据 > --label project=LB_nginx \ 指定项目名称元数据 > my-net_label 1db0bc5d23308fa582dea32c044ec910e23e5f6c7012dd9a51751dd1a0ef3e5d [root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local ae3d32337feb my-net bridge local cd3c2d0fcfde my-net_172_20 bridge local 1db0bc5d2330 my-net_label bridge local b1e4b6deb58f none null local [root@cloud ~]# docker network inspect my-net_label [ { "Name": "my-net_label", "Id": "1db0bc5d23308fa582dea32c044ec910e23e5f6c7012dd9a51751dd1a0ef3e5d", "Created": "2020-04-16T09:57:10.+08:00", "Scope": "local", "Driver": "bridge", "EnableIPv6": false, "IPAM": { "Driver": "default", "Options": {}, "Config": [ { "Subnet": "172.21.0.0/16", "Gateway": "172.21.0.1" } ] }, "Internal": false, "Attachable": false, "Ingress": false, "ConfigFrom": { "Network": "" }, "ConfigOnly": false, "Containers": {}, "Options": {}, "Labels": { 此处是我们指定label信息 "network_name": "my-net_label", "project": "LB_nginx" } } ] [root@cloud ~]#

• 删除自定网络

[root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local ae3d32337feb my-net bridge local cd3c2d0fcfde my-net_172_20 bridge local 1db0bc5d2330 my-net_label bridge local b1e4b6deb58f none null local [root@cloud ~]# docker network rm my-net 使用docker network rm + 自定义网络名称删除 my-net [root@cloud ~]# docker network rm my-net_172_20 my-net_172_20 [root@cloud ~]# docker network rm my-net_label my-net_label [root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local b1e4b6deb58f none null local [root@cloud ~]#

定义容器网络并且通信

• 我们可以将现有的容器连接到一个或者多个网络。容器可以连接到使用不同网络驱动程序的网络，比如连接到bridge网络或者overlay网络。连接后，容器可以使用其他容器的IP地址或名称进行通信。

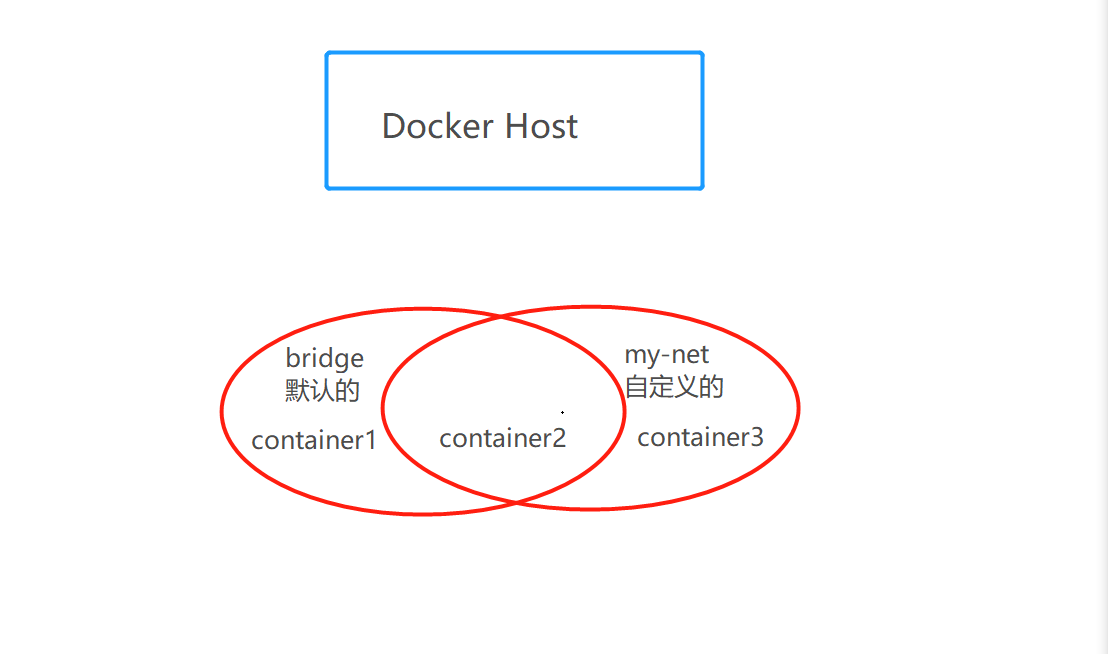

上图中表明的意思是，在一台docker主机docker host上有三个容器，且三个容器分别连接到两个不同的网络中

容器container1连接到默认的桥接网络bridge

容器container2连接到默认的网络的bridge，同时它还连接到自定义的桥接网络my-net中

容器container3连接到自定义的桥接网络my-net中

• 先创建并且运行两个容器container1和container2

讯享网[root@cloud ~]# docker run -itd --name=container1 centos:7 b14be84a6307e1e539d1c1f9d7c10c8cc7a01ebe3228d27388d4bd3732 [root@cloud ~]# docker run -itd --name=container2 centos:7 52c71b93d4cc6a2f5898ba5becf0bdd79e2198b563b52273ee44031c4 [root@cloud ~]# docker ps -a CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 52c71b93d4cc centos:7 "/bin/bash" 4 seconds ago Up 3 seconds container2 b14be8 centos:7 "/bin/bash" 12 seconds ago Up 11 seconds container1 [root@cloud ~]#

• 创建一个隔离的桥接网络my-net

[root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local b1e4b6deb58f none null local //--subnet指定子网 [root@cloud ~]# docker network create -d bridge --subnet 172.20.0.0/16 my-net 7b4bef68576ca21991dfb132a96c8db458beaeb84a7fa084b5fe88055aa90644 [root@cloud ~]# docker network ls NETWORK ID NAME DRIVER SCOPE 9c7af129bb18 bridge bridge local 6679de44fc2e host host local 7b4bef68576c my-net bridge local b1e4b6deb58f none null local [root@cloud ~]#

• 将容器container2假如my-net网络中

讯享网使用connect连接网络 [root@cloud ~]# docker network connect my-net container2 [root@cloud ~]# docker network inspect my-net [ { "Name": "my-net", "Id": "7b4bef68576ca21991dfb132a96c8db458beaeb84a7fa084b5fe88055aa90644", "Created": "2020-04-16T11:03:46.+08:00", "Scope": "local", "Driver": "bridge", "EnableIPv6": false, "IPAM": { "Driver": "default", "Options": {}, "Config": [ { "Subnet": "172.20.0.0/16" } ] }, "Internal": false, "Attachable": false, "Ingress": false, "ConfigFrom": { "Network": "" }, "ConfigOnly": false, "Containers": { "52c71b93d4cc6a2f5898ba5becf0bdd79e2198b563b52273ee44031c4": { "Name": "container2", 此处信息显示添加成功 "EndpointID": "f3d6b544d66216f1e914cffae302f895b8b816bc348fefbfe88bb6549e20d4d4", "MacAddress": "02:42:ac:14:00:02", "IPv4Address": "172.20.0.2/16", "IPv6Address": "" } }, "Options": {}, "Labels": {} } ] [root@cloud ~]#

• 创建并且运行container3容器并且指定网络

[root@cloud ~]# docker run -itd --name=container3 --network=my-net --ip=172.20.0.100 centos:7 77565a1449d2095d75b0cb4aaaeeb99db58758c9e12 --network指定网络类型 --ip指定固定的IP地址

• 进入container2容器查看网卡信息

讯享网[root@cloud ~]# docker exec -it container2 /bin/bash [root@52c71b93d4cc /]# yum install net-tools -y 下载网络命令工具 [root@52c71b93d4cc /]# ifconfig eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 172.18.0.3 netmask 255.255.0.0 broadcast 172.18.255.255 ether 02:42:ac:12:00:03 txqueuelen 0 (Ethernet) RX packets 6214 bytes  (14.6 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 4405 bytes  (295.3 KiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 172.20.0.2 netmask 255.255.0.0 broadcast 172.20.255.255 ether 02:42:ac:14:00:02 txqueuelen 0 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536 inet 127.0.0.1 netmask 255.0.0.0 loop txqueuelen 1000 (Local Loopback) RX packets 61 bytes 5883 (5.7 KiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 61 bytes 5883 (5.7 KiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 [root@52c71b93d4cc /]#

在container2中可以看到eth0和eth1两张虚拟网卡信息

这是因为，我们一开始运行这个容器的时候，被连接到默认的网络上，后来我们又执行了 docker network connect 命令，把它连接到了 my-net 网络上了，所以这使其有两个网络，并且有两个网卡。

• 容器间的通信

[root@cloud ~]# docker exec -it container1 /bin/bash [root@b14be8 /]# ifconfig eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 172.18.0.2 netmask 255.255.0.0 broadcast 172.18.255.255 ether 02:42:ac:12:00:02 txqueuelen 0 (Ethernet) RX packets 6816 bytes  (14.6 MiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 4508 bytes  (295.2 KiB) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536 inet 127.0.0.1 netmask 255.0.0.0 loop txqueuelen 1000 (Local Loopback) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 [root@b14be8 /]# ping 172.18.0.3 PING 172.18.0.3 (172.18.0.3) 56(84) bytes of data. 64 bytes from 172.18.0.3: icmp_seq=1 ttl=64 time=0.073 ms ^C --- 172.18.0.3 ping statistics --- 1 packets transmitted, 1 received, 0% packet loss, time 0ms rtt min/avg/max/mdev = 0.073/0.073/0.073/0.000 ms [root@b14be8 /]# ping 172.20.0.100 PING 172.20.0.100 (172.20.0.100) 56(84) bytes of data. ^C --- 172.20.0.100 ping statistics --- 7 packets transmitted, 0 received, 100% packet loss, time 5999ms [root@b14be8 /]#

上面我们进入container1容器，container1可以ping通container2，但是ping不同container3。

因为 container3 和 container1 并没有任何共同的网络，所以他们是无法通信的。

• 从网络中断开一个容器的连接

讯享网docker network disconnect 网络名 容器名
