1.傅里叶变换

图像的频率滤波是基于傅里叶变换的，通过二维傅里叶变换把图像从空域转换到频域，对频域的图像的频率进行操作，比如限制某个频率范围的像素通过。

（1）傅里叶变换

讯享网

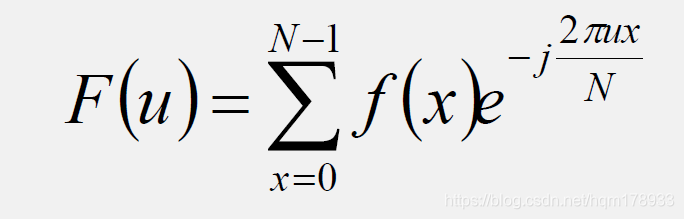

其中离散傅里叶变换为：

（2）傅里叶逆变换

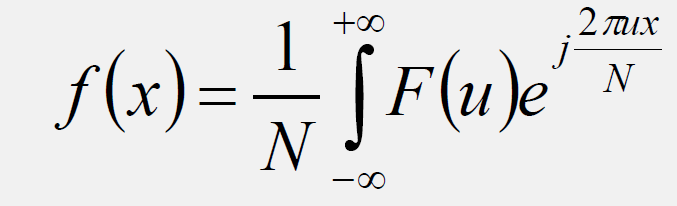

其中离散傅里叶逆变换为：

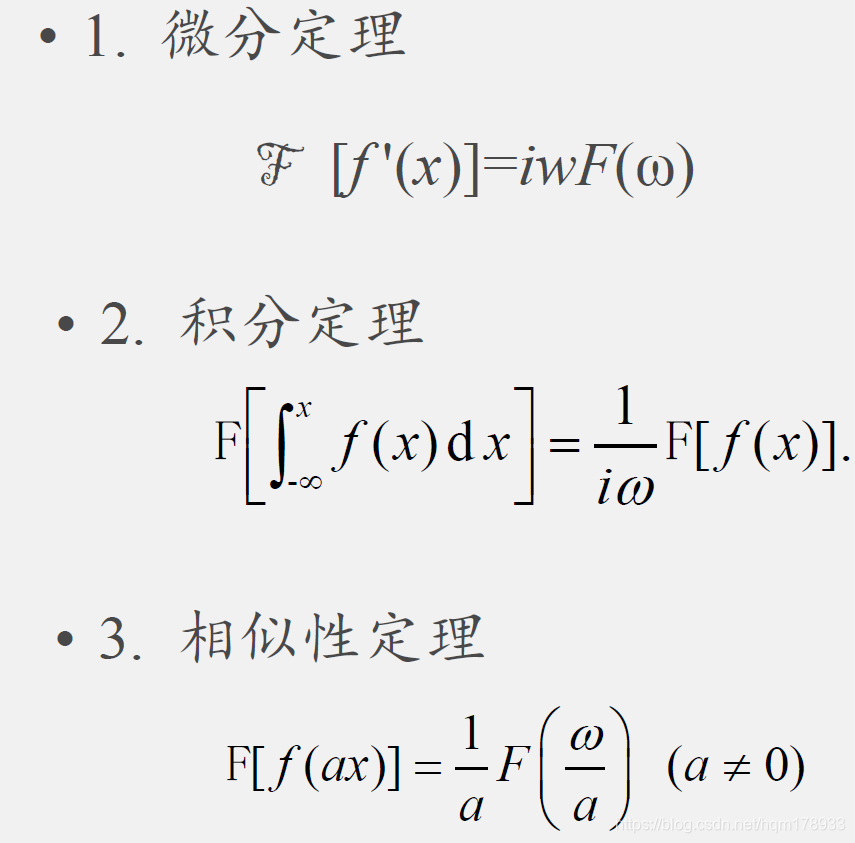

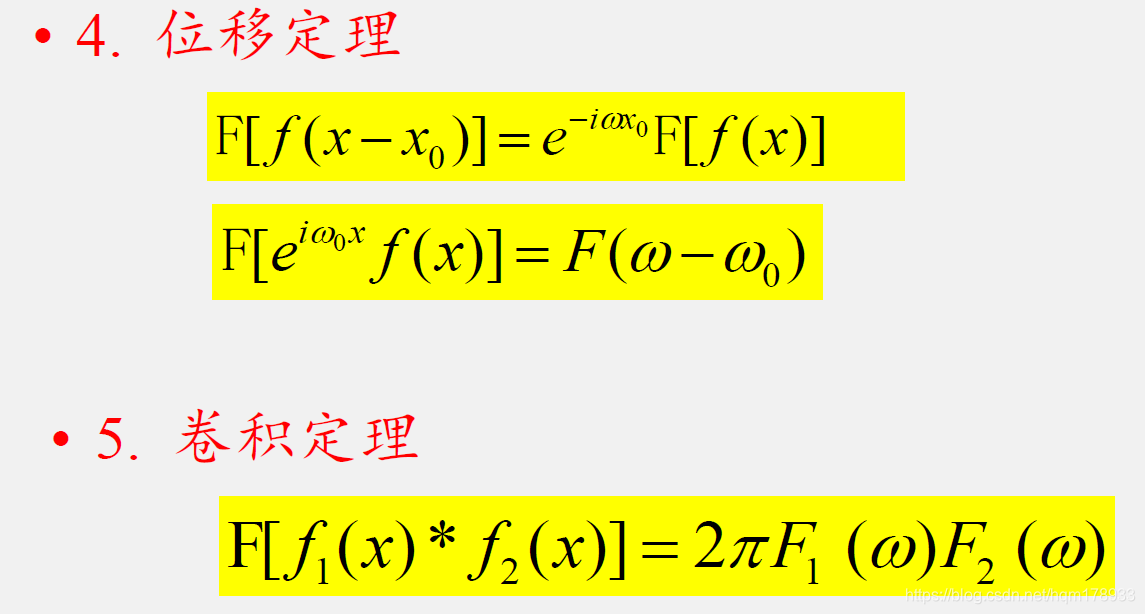

（3）傅里叶变换性质

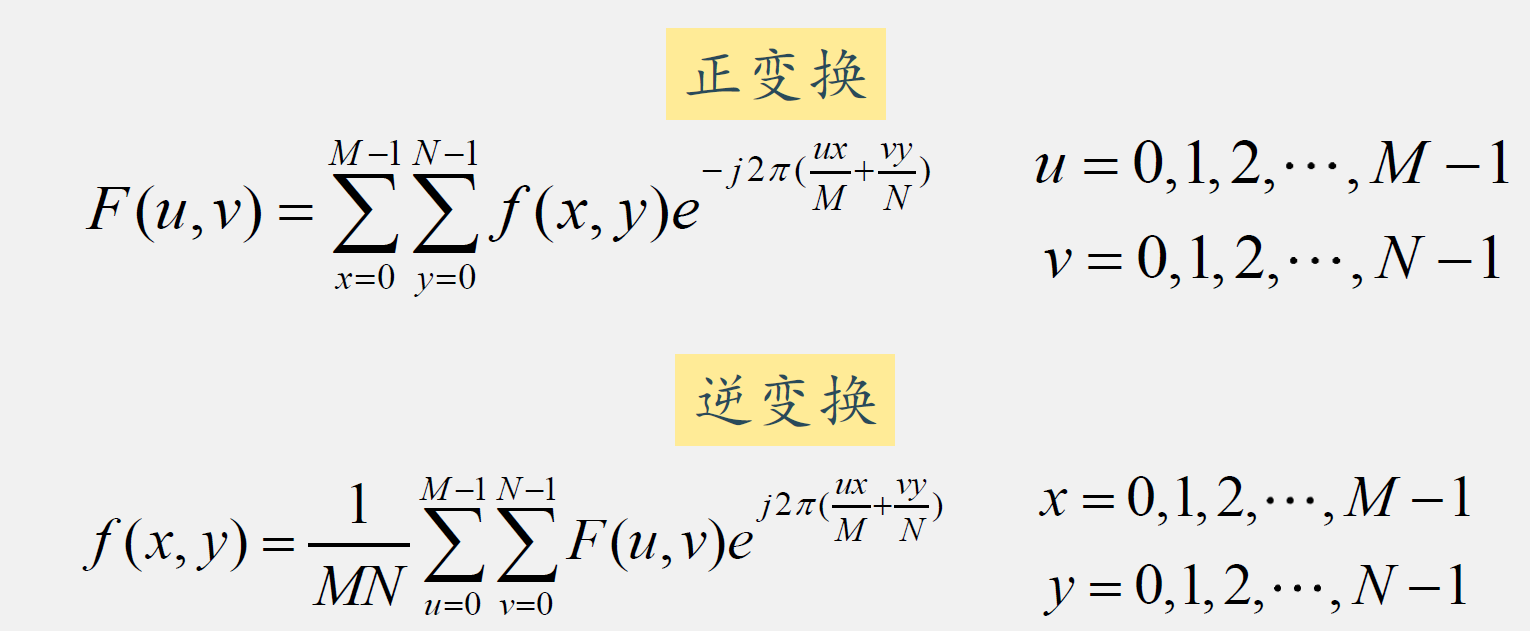

上述傅里叶变换均为一维傅里叶变换，然而图像中为二维的傅里叶变换，因此我们可以分别在行方向和列方向分别做傅里叶变换，

：

2.频域滤波

频域滤波的基本流程如下

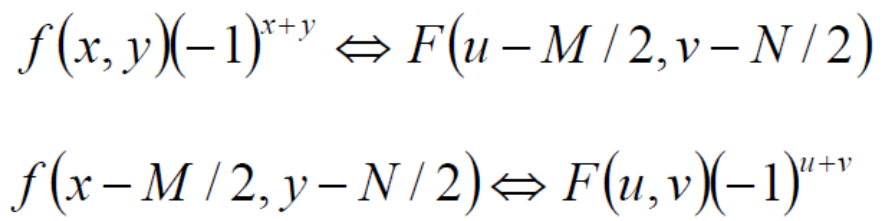

傅里叶变换一般要中心化，根据二维傅里叶的平移性质：

我们只需要对变换后的图像像素乘以 $\left ( -1 \right )^{x+y}$ 就可以进行中心化和去中心化：

3.常用滤波器

（1）理想滤波器

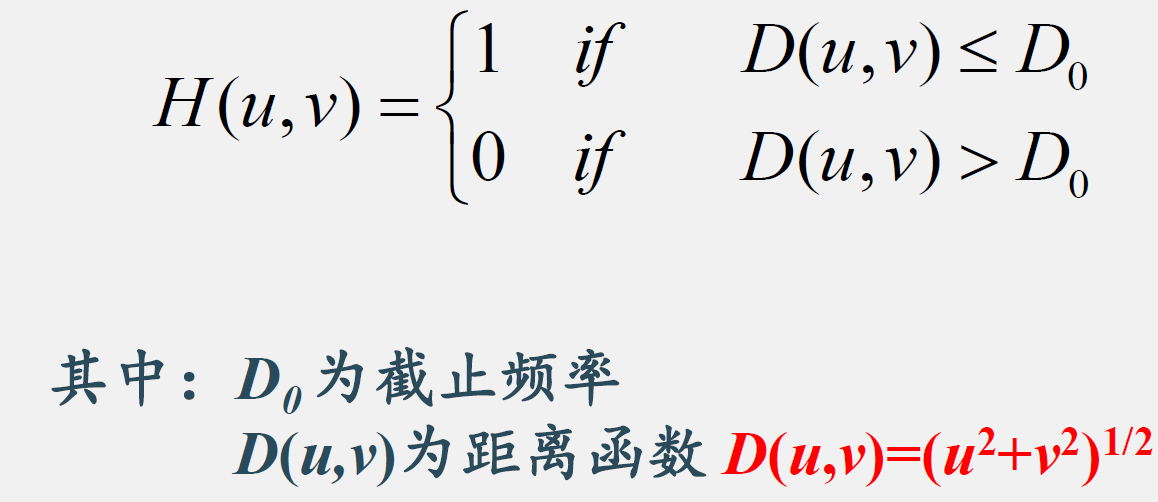

理想低通滤波器：

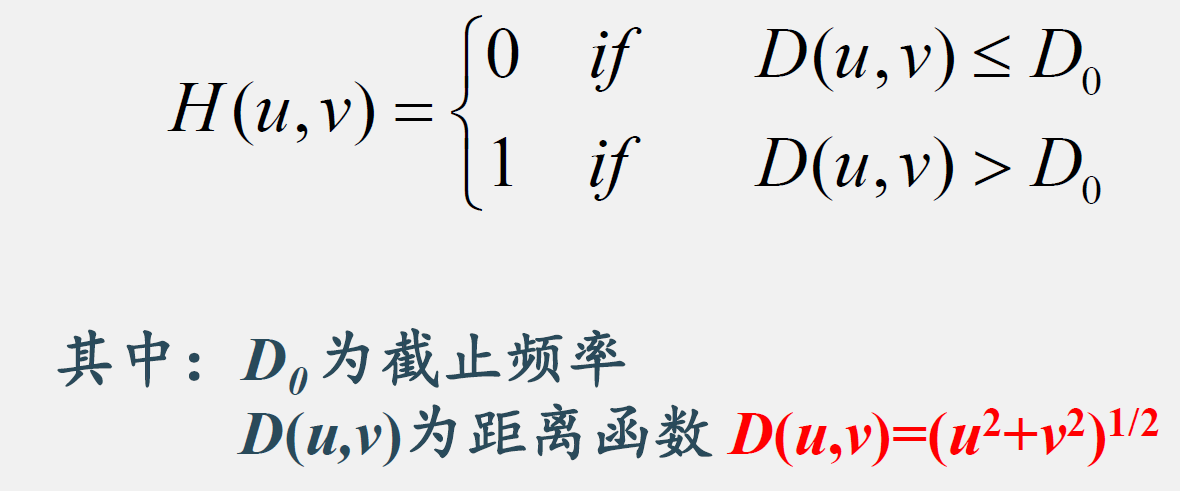

理想高通滤波器

（2）butterwoth滤波器

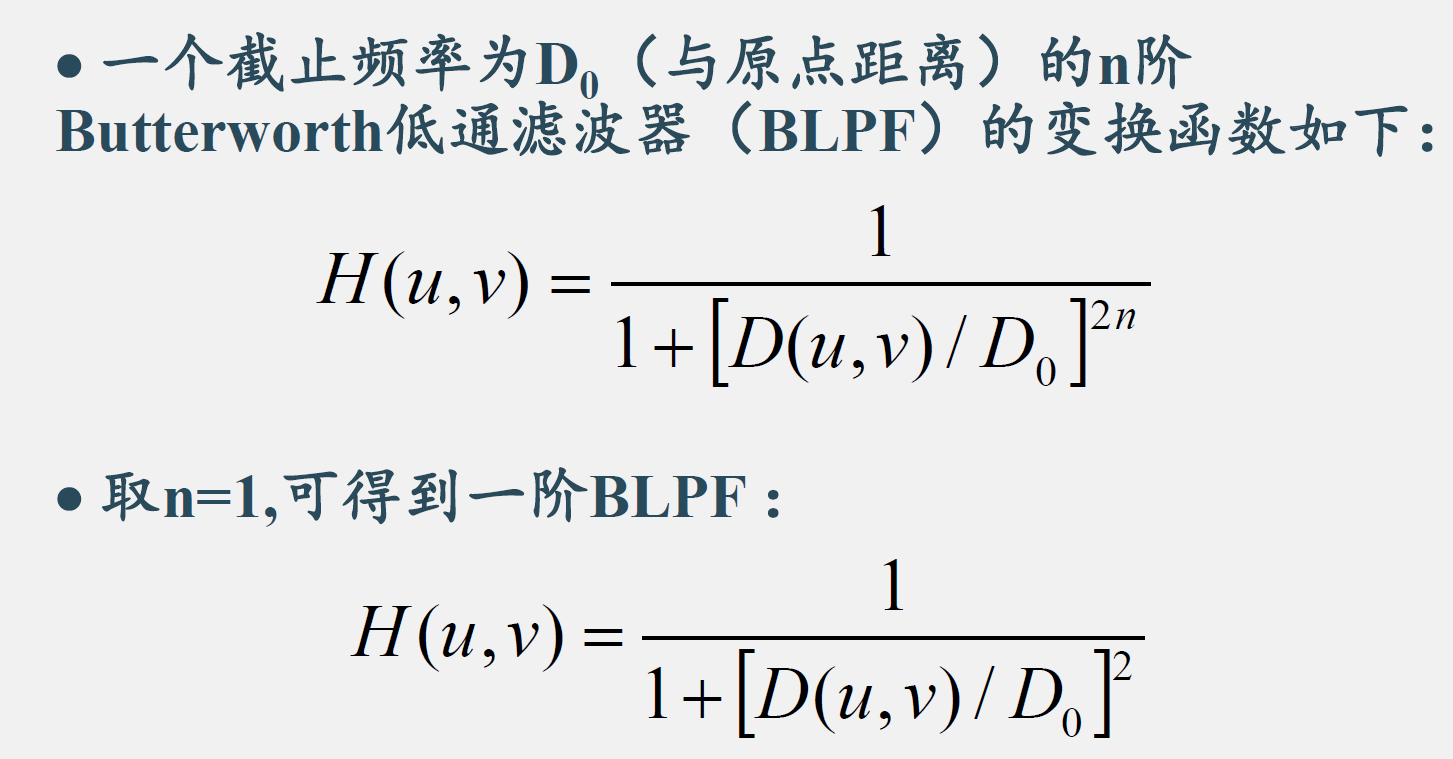

butterwoth低通滤波器：

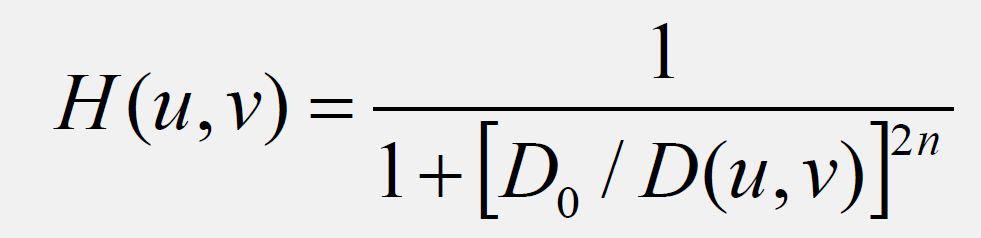

butterwoth高通滤波器：

（3）指数滤波器

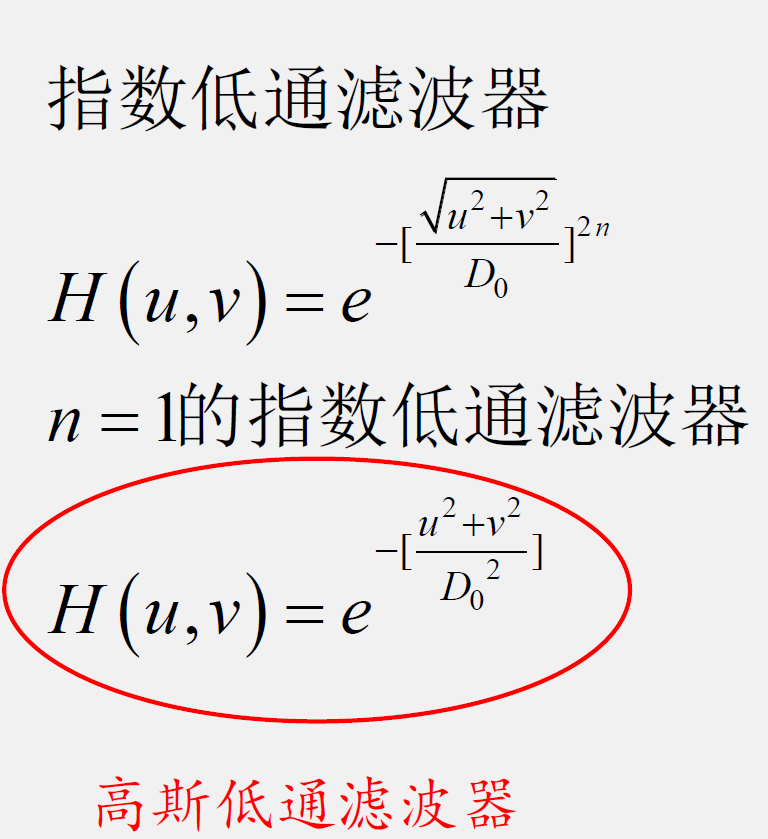

指数低通滤波 ：

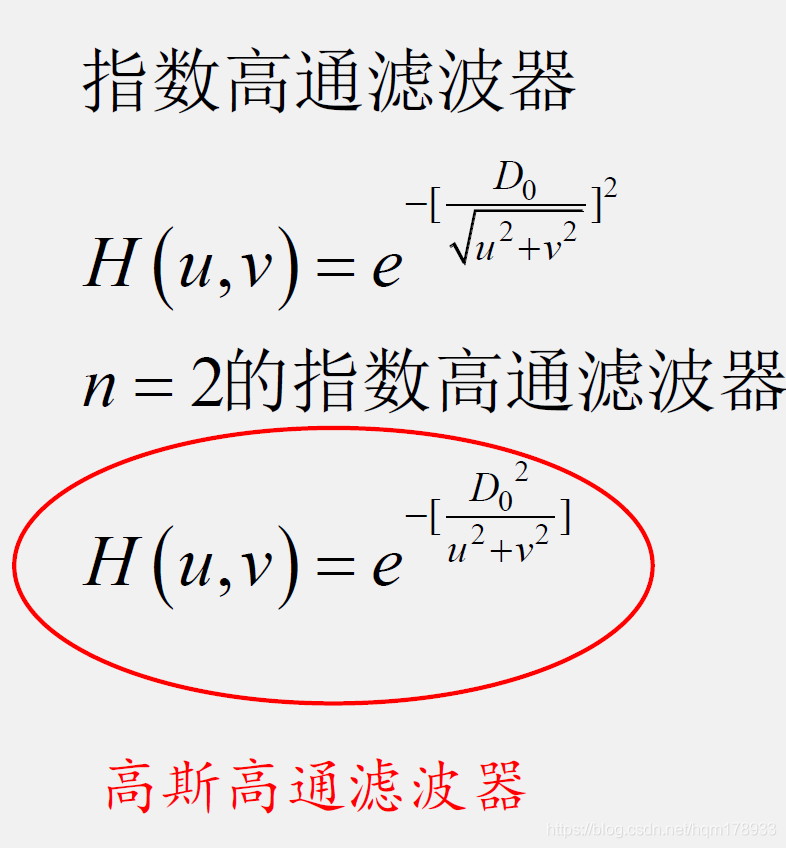

指数高通滤波：

4.python实现

import cv2 as cv import numpy as np import matplotlib.pyplot as plt def filter(img, D0, W=None, N=2, type='lp', filter='butterworth'): ''' 频域滤波器 Args: img: 灰度图片 D0: 截止频率 W: 带宽 N: butterworth和指数滤波器的阶数 type: lp, hp, bp, bs即低通、高通、带通、带阻 filter:butterworth、ideal、exponential即巴特沃斯、理想、指数滤波器 Returns: imgback：滤波后的图像 ''' #离散傅里叶变换 dft=cv.dft(np.float32(img),flags=cv.DFT_COMPLEX_OUTPUT) #中心化 dtf_shift=np.fft.fftshift(dft) rows,cols=img.shape crow,ccol=int(rows/2),int(cols/2) #计算频谱中心 mask=np.ones((rows,cols,2)) #生成rows行cols列的2纬矩阵 for i in range(rows): for j in range(cols): D = np.sqrt((i-crow)2+(j-ccol)2) if(filter.lower() == 'butterworth'): if(type == 'lp'): mask[i, j] = 1/(1+(D/D0)(2*N)) elif(type == 'hp'): mask[i, j] = 1/(1+(D0/D)(2*N)) elif(type == 'bs'): mask[i, j] = 1/(1+(D*W/(D2-D02))(2*N)) elif(type == 'bp'): mask[i, j] = 1/(1+((D2-D02)/D*W)(2*N)) else: assert('type error') elif(filter.lower() == 'ideal'): #理想滤波器 if(type == 'lp'): if(D > D0): mask[i, j] = 0 elif(type == 'hp'): if(D < D0): mask[i, j] = 0 elif(type == 'bs'): if(D > D0 and D < D0+W): mask[i, j] = 0 elif(type == 'bp'): if(D < D0 and D > D0+W): mask[i, j] = 0 else: assert('type error') elif(filter.lower() == 'exponential'): #指数滤波器 if(type == 'lp'): mask[i, j] = np.exp(-(D/D0)(2*N)) elif(type == 'hp'): mask[i, j] = np.exp(-(D0/D)(2*N)) elif(type == 'bs'): mask[i, j] = np.exp(-(D*W/(D2 - D02))(2*N)) elif(type == 'bp'): mask[i, j] = np.exp(-((D2 - D02)/D*W)(2*N)) else: assert('type error') fshift = dtf_shift*mask f_ishift=np.fft.ifftshift(fshift) img_back=cv.idft(f_ishift) img_back=cv.magnitude(img_back[:,:,0],img_back[:,:,1]) #计算像素梯度的绝对值 img_back=np.abs(img_back) img_back=(img_back-np.amin(img_back))/(np.amax(img_back)-np.amin(img_back)) return img_back img=cv.imread('lena.jpg',0) plt.subplot(121),plt.imshow(img,cmap='gray'),plt.title('origin image') img_back = filter(img, 30, type='hp') plt.subplot(122),plt.imshow(img_back,cmap='gray'),plt.title('after butterworth highpass filter image') plt.show()
