一般来说时间充裕的话我都会选择专业制PCB厂家，例如嘉立创或者捷配之类，但最快加急也要24H，再加上快递怎么也得两到三天左右，或者又比如要参加学科竞赛（电赛）之类，快速制板便显得尤为重要。所以今天来介绍一种快速制板的方法：感光法制作PCB，其整个过程下来只需要一小时甚至半小时不到。
一、基本原理：
紫外光照射感光油墨，被照射部分的油墨就会牢牢地粘在覆铜板上，用显影水冲洗感光油墨冲洗不掉，而没有被照射到的部分（例如菲林纸打印的黑色的部分）却会非常容易的被洗掉。因此被照射到的部分就被保留下来，而没有被照射的部分就被去除了，接下来蚀刻的时候有感光油墨的部分不会被蚀刻，而没有感光油墨的铜皮溶解于蚀刻剂中。看到这里可能会有点懵，结合后面部分再回来体会便会明白，废话不多说，接下来开始制板。
二、在覆铜板上涂抹感光油墨
根据蓝油上的提示进行兑水搅拌，然后用毛刷或者滚筒均匀的涂在覆铜板表面
三、在菲林纸或者硫酸纸上打印电路图
推荐使用激光打印机，一整张的菲林纸就像A4纸一样，直接扔进打印机中打印，最后裁剪出需要的大小
四、紫外线照射

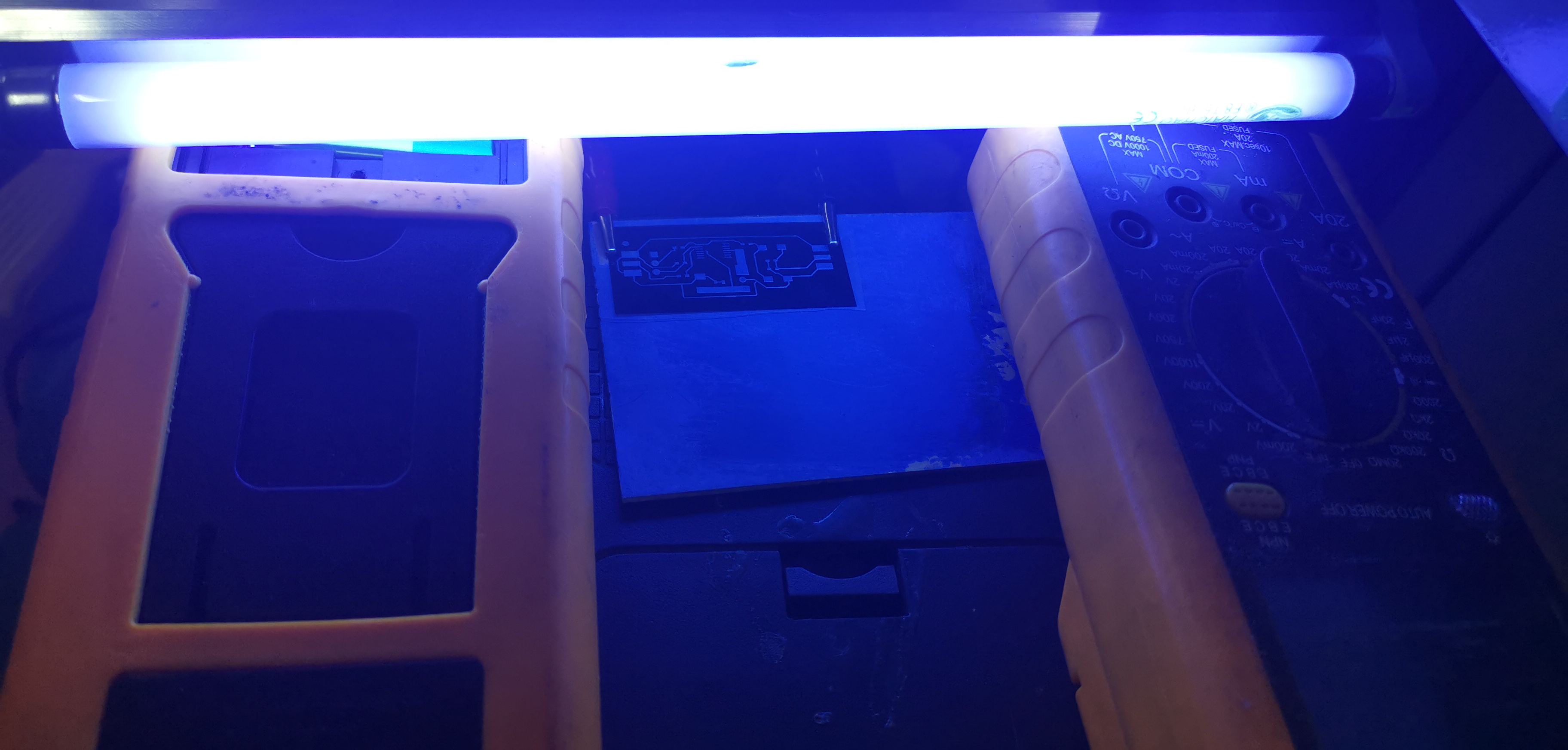

等到感光油墨干透后，将菲林纸紧贴覆铜板，然后用紫外线灯照射。切记时间不能过小（最起码要在五分钟），也不能过长，过长会导致显影失败。
五、显影水显影
根据上面的比例和温度配置好显影液，就可以直接将上一步的覆铜板扔进去显影了
六、蚀刻
同样也是根据产品上的比例和温度配置好蚀刻溶液，将上一步的板子扔进蚀刻溶液中进行蚀刻

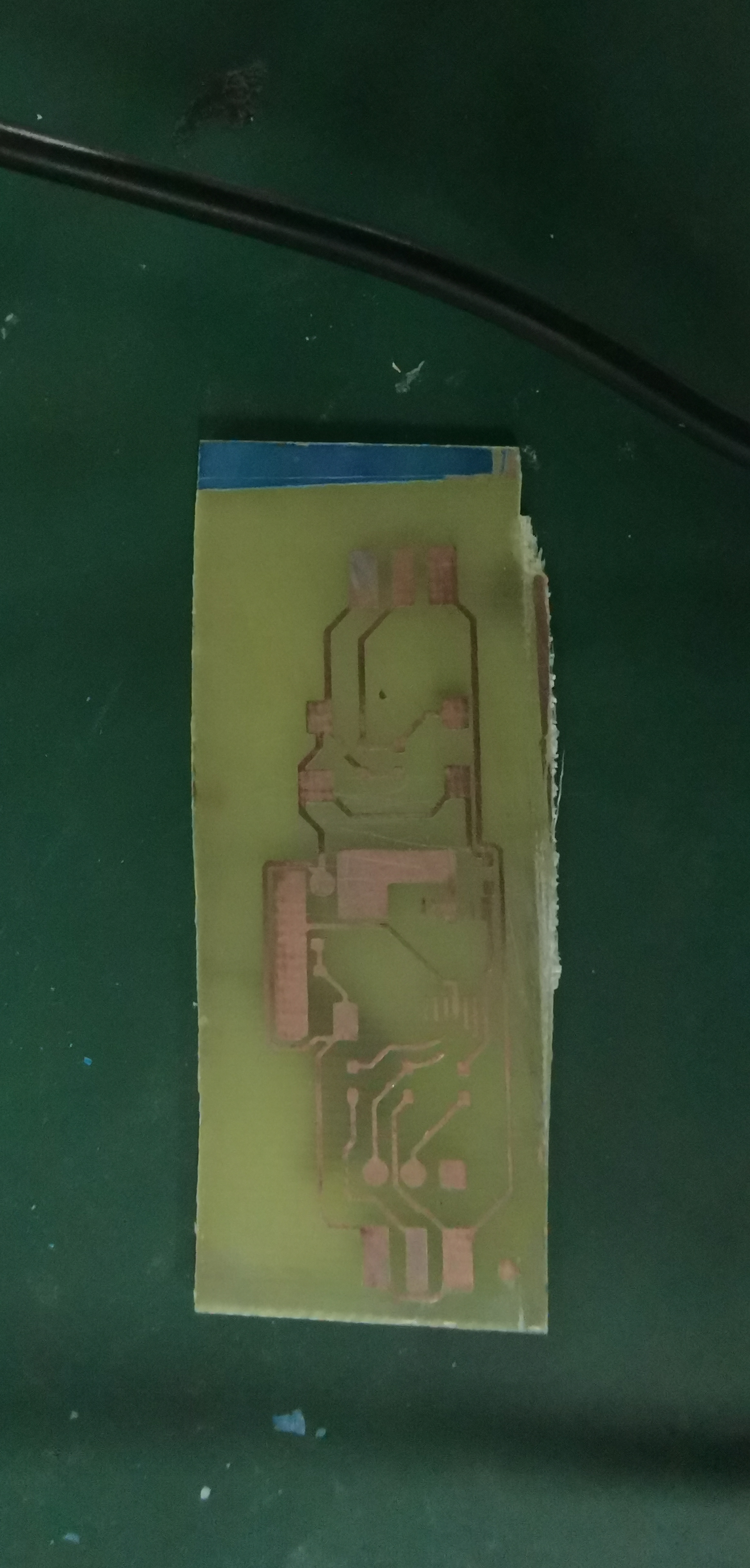

蚀刻完成后便可以进行打磨然后焊接了，最终的效果如图
然后就可以进行测试等一系列的后续工作啦，这里要注意一点，剩余铜箔上的感光油墨一定要打磨干净，不然就会出现断路的情况
