零序保护——提高单相接地的灵敏性,速动性

 --ujslili

讯享网

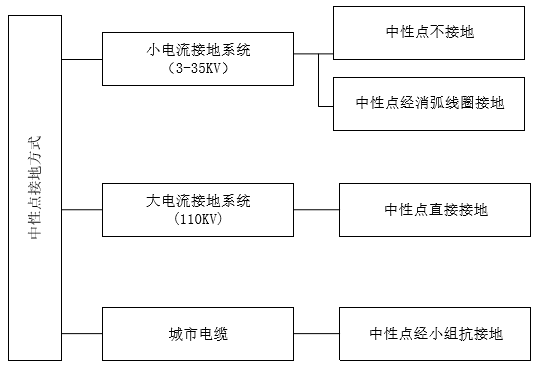

1.中性点接地方式

在这里插入图片描述
讯享网

2…故障分析——目的得到接地故障的基本特征——零序电压和零序电流
2.1 三相短路

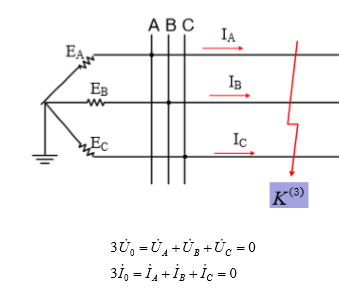

在这里插入图片描述
三相短路的时候,其实形成两边两个回路,三相电压和三相电流还是对称的。根据零
序电流的公式得到该情况下没有零序电压和零序电流

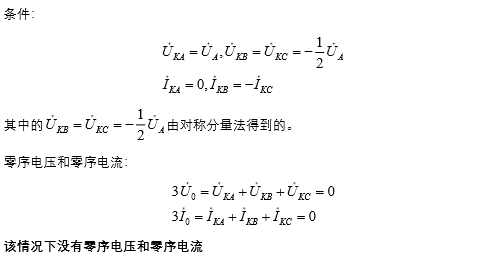

2.2 两相短路(BC 两相短路):

条件:

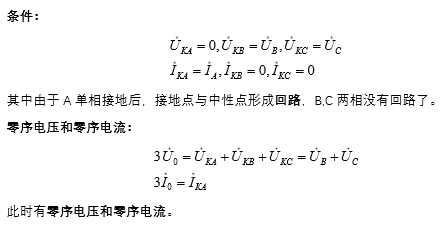

2.3 单相接地(A)

条

2.4 两相接地(BC)

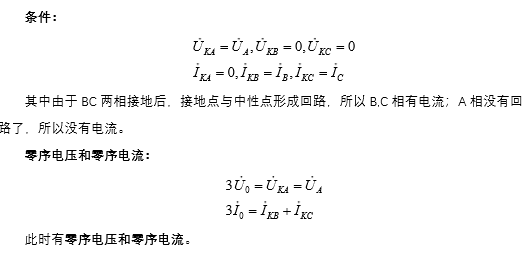

在这里插入图片描述

3.零序电流的分布

零序电流:
分布:与变压器中性点接地的多少和位置有关——决定了短路的电源位置。
大小:与线路及中性点接地变压器的零序阻抗有关。
零序电压:
故障点 Uk0 最高,离故障点越远,Uk0 越低,变压器中性点接地处 Uk0=0 。

正向故障:

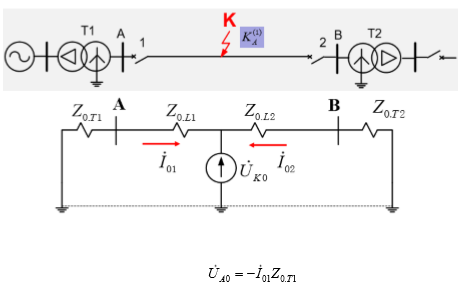

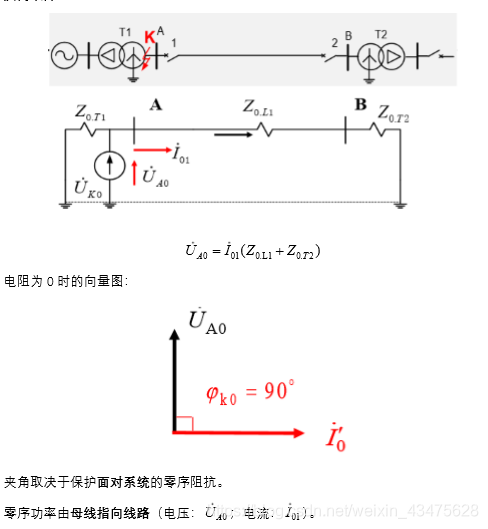

在这里插入图片描述
其中 UA0 是变电所 A 保护安装处的零序电压。
电阻为 0 时的向量图:
在这里插入图片描述
从这个式子可以看出零序电压和零序电流的夹角取决于保护系统背后的零序阻抗。
反向故障:
在这里插入图片描述

4.变压器中性点接地方式的考虑

原则:
1.希望中性点接地变压器的数目及分布基本保持不变——这样零序电流才不变。
2. 应尽可能地使各个变电 所的变压器保持有一台中性点接地——防止接地过电
压(自动重合闸)
3. 同时为降低零序电流,应减少中性点接地变压器的数目——降低零序电流,
(回路)

5.获取方式

5.1 零序电流
5.1.1 微机保护自产
5.1.2 微机保护外接(架空线)——不平衡电流
5.1.3 零序电流互感器(TAN)——无不平衡电流
5.2 零序电压
5.2.1 零序电压滤过器
5.2.2 三相五柱式电压互感器

所谓五柱,边上两个为了提供闭合磁路

6.三段(4)式零序电流保护的整定计算
6.1Ⅰ段
6.1.1 条件 1——躲开线路末端的短路的最大零序电流

最大零序电流有两种可能:
1.单相接地:
在这里插入图片描述
2.两相接地
在这里插入图片描述

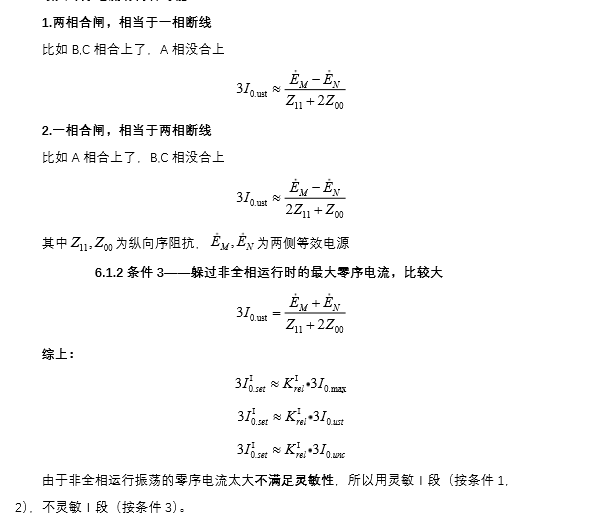

6.1.1 条件 2——非全相运行,可以加个延时 100ms

躲过手动合闸或自动重合闸期间断路器三相触头不同时合上时出现的最大零序电流。
最大零序电流有两种可能:
在这里插入图片描述

6.2Ⅱ段——保护区不超过相邻线路Ⅰ段保护区

大于相邻线路末端短路时流经本保护的最大零序电流
整定:
在这里插入图片描述

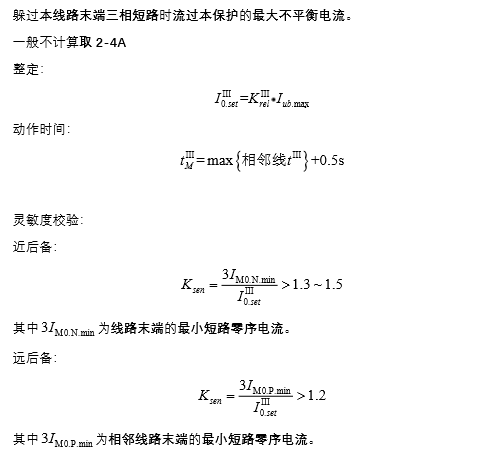

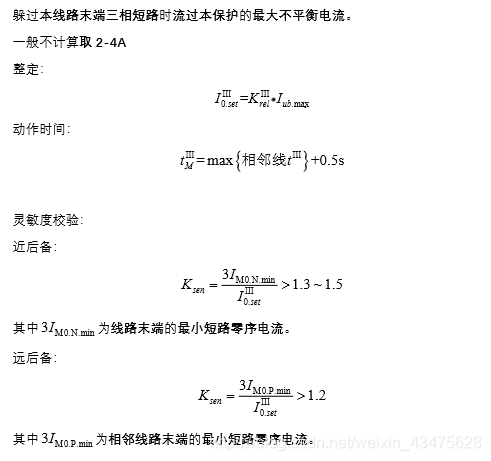

6.3 Ⅲ段——正常作为后备

在这里插入图片描述

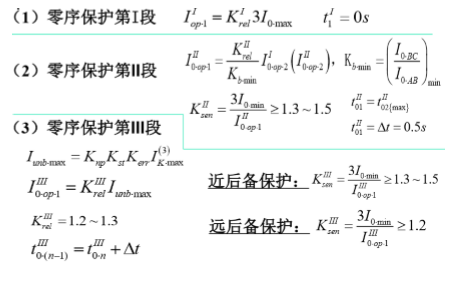

7.计算小结:

在这里插入图片描述
