OSGB简介：

OSGB全称为Open Scene Gragh Binary,是开源三维渲染引擎OpenSceneGraph（OSG）数据文件格式的二进制版本，同时也是目前倾斜摄影模型（尤其是使用CC处理的模型）常用的存储格式。

OpenSceneGraph简介：

OpenSceneGraph是一个开源的，跨平台的高性能 3D 图形工具包，它完全用标准 C++ 和 OpenGL 编写，可以用来进行三维仿真，OSG包含的多线程技术，PagedLOD技术，可以方便的处理大数据的三维模型的可视化及其调度。OSGB格式数据是OpenSceneGraph框架的自有格式，是一种二进制数据。倾斜摄影数据是以OSGB格式来组织的树形结构的数据。

倾斜摄影数据组织结构

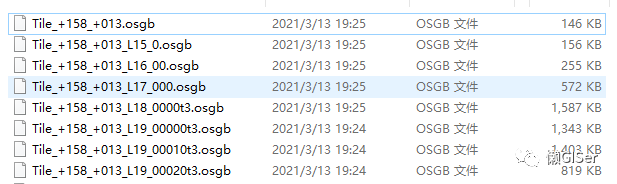

如图，数据的组织结构如下：Data目录为数据入口目录，目录下包含很多子目录，如下，每个子目录为一个根块，每个根块是一个树形结构，是一个LOD层级结构。

讯享网

背景说明：

在OSGB数据处理过程中 , 可能会遇到想要将特定层级或顶级OSGB瓦片文件夹提取出来进行单独处理的情况.写个pyt脚本就可以在ArcGIS Pro里面自动化处理了

01 工具界面

参数说明

输入目录(OSGB Tile文件夹的上级目录);
输出目录:提取后OSGB瓦片文件夹的输出位置;
提取级别:提取OSGB的指定级别,例如L15,这里填15就好,如果不填默认提取顶级;
保留顶级OSGB:如果要保留顶级的,勾选此项.

02 关键代码

 '''提取指定级别OSGB文件''' def extractTop1(path,in_datafile,messages): messages.addMessage('Start') if os.path.exists(in_datafile): shutil.rmtree(in_datafile) pass else: os.makedirs(in_datafile) for dirpath, dirnames, filenames in os.walk(path): for dirname in dirnames: subfolder = os.path.join(dirpath, dirname) # input Tile folder tilename = os.path.basename(subfolder) newpath = in_datafile +"\\"+ tilename os.makedirs(newpath) for file in os.listdir(subfolder): crtfilepath = subfolder + "\\" + file basename = file.split('.')[0] fileExtension = file.split('.')[1] messages.addMessage(fileExtension) if fileExtension == 'osgb': if basename == dirname: newfilepath = newpath + "\\" + file messages.addMessage(newfilepath) shutil.copyfile(crtfilepath,newfilepath) # 提取其他层级OSGB def extractSpecLev(path,output,extrLev,saveroot,messages): #提取级别 sLev = 'L'+extrLev messages.addMessage('开始提取级别为【%s】的OSGB文件'%sLev) if os.path.exists(output): shutil.rmtree(output) else: os.makedirs(output) for dirpath, dirnames, filenames in os.walk(path): for dirname in dirnames: subfolder = os.path.join(dirpath, dirname) tilename = os.path.basename(subfolder) newpath = output +"\\"+ tilename os.makedirs(newpath) for file in os.listdir(subfolder): crtfilepath = subfolder + "\\" + file try: fileExtension = file.split('.')[1] except: messages.addMessage('No Extention File :'+file) fileExtension = 'osgb' basename = file.split('.')[0] if fileExtension == 'osgb': newfilepath = newpath + "\\" + file if saveroot == True: if basename == dirname: messages.addMessage(newfilepath) shutil.copyfile(crtfilepath,newfilepath) pass if sLev in basename: try: shutil.copyfile(crtfilepath,newfilepath) except: messages.addMessage('找不到文件')

讯享网

欢迎关注公众号！共同学习！懒GISer
