一, 什么是震荡周期？

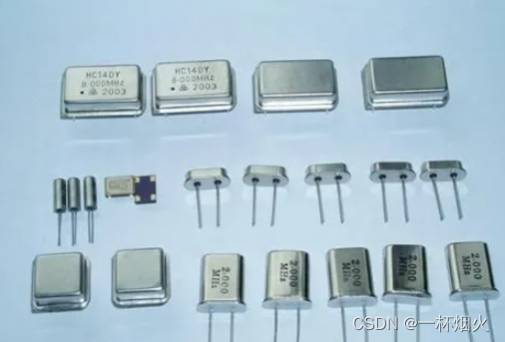

震荡周期：也称时钟周期，是指为单片机提供时钟信号的震荡源的周期，一般单片机上为11.0592MHZ，12MHZ和24MHZ用的也比较多。定义为时钟脉冲的倒数（可以这样来理解，时钟周期就是单片机外接晶振的倒数，例如12M的晶振，它的时间周期就是1/12 us），也可以是内置晶振的倒数，是计算机中最基本的、最小的时间单位。
在这里插入图片描述
讯享网

二，什么是机器周期？

三，什么是指令周期？

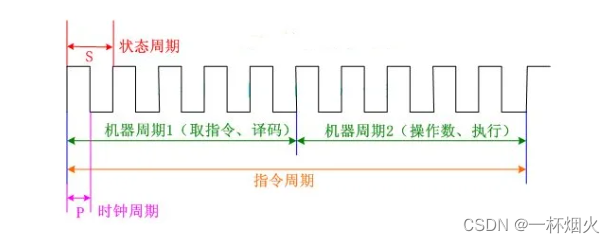

指令周期：它是指CPU完成一条操作的所需的全部时间。包括取指令、分析指令和执行指令所需的全部时间。每条指令执行时间都是有一个或几个机器周期组成。MCS-51系统中，有单周期指令、双周期指令和四周期指令。在这里插入图片描述

三者之间的关系是：一条指令周期包括若干个机器周期，一条机器周期又包括若干个时钟周期。

四，单片机的工作原理，流程是怎么样的？

单片机由运算器、控制器、存储器、输入输出设备构成，它的工作过程是一个不断"获取指令﹣分析指令﹣执行指令"的过程，具体的过程如下：
在这里插入图片描述

1、单片机的程序以一条一条指令的形式存放在程序存储器中，单片机开始工作后，就从程序存储器的特定位置开始取指今。
2、然后由单片机内部的控制器对指令进行分析，根据指令要求，进行"取数、送数、算术运算、逻辑运算、跳转"等基本操作中的一种或几种，这些操作都在一个规定的周期中完成。
3、执行完这些操作以后，到下一个存储器单元中取指令，重复刚才的操作（当然，这些要执行的操作具体内容可能跟上一次不一样了），如此不断重复，直到新电为止。
4、在单片机系统中，定时器/计数器的工作中，定时器需要借助单片机内部提供的脉冲进行定时，此时，定时的依据是CPU提供的周期性振荡，这个内部振荡的最大频率称为单片机的振荡频率，振荡一次所需的时间称为振荡周期，通常来说12个振荡周期成为一个机器周期，也就是进行一次运算/计数所需要的时间。此外，单片机系统也可以通过外部晶振提供振荡进行工作。
在这里插入图片描述

拓展资料：

振荡是指物理量或物理现象具有周期性往复变化的特性；振荡周期指物理量或物理现象完成一次振动所需时间，物理学上常用来描述电量的振荡周期。
通常情况下，振荡周期由波形图上两个相邻同方向峰值之间的时间间隔得到，与之相对应的物理量是振荡频率fp（频率），振荡频率和振荡周期互为倒数关系，即在这里插入图片描述
。
