2025年运用PSASP7.1进行短路计算的基本使用方法

大家好，我是讯享网，很高兴认识大家。

讯享网

一、短路计算方法

1.基于潮流

需要先进行潮流计算，计算出E''

2.基于方案

直接取发电机E″=1.0∠0°，且不计负荷的影响。

本方案中选择第一种计算方法：基于潮流

二、使用步骤

先进入编辑模式，画图及给定元件参数

1. 新建PSASP工程，选择合适的保存路径，给定单线图名称。

2. 文件—“工程信息” 中给定系统的“基准容量”，默认为1000MVA

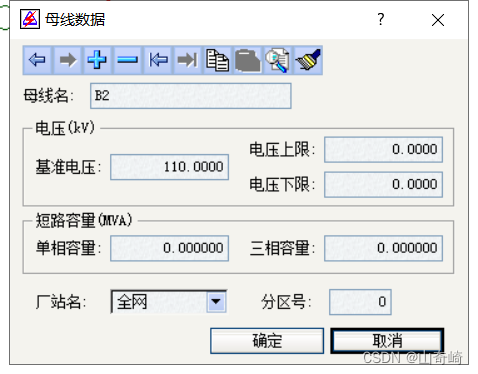

3. 先画出全部母线，输入“母线名”+“基准电压”（基准电压取平均额定电压）

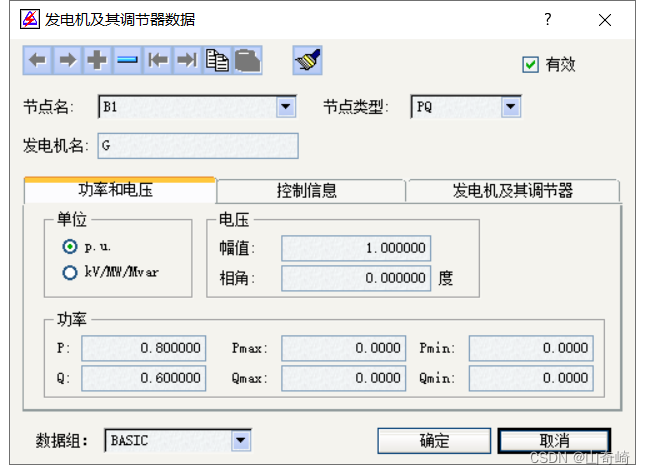

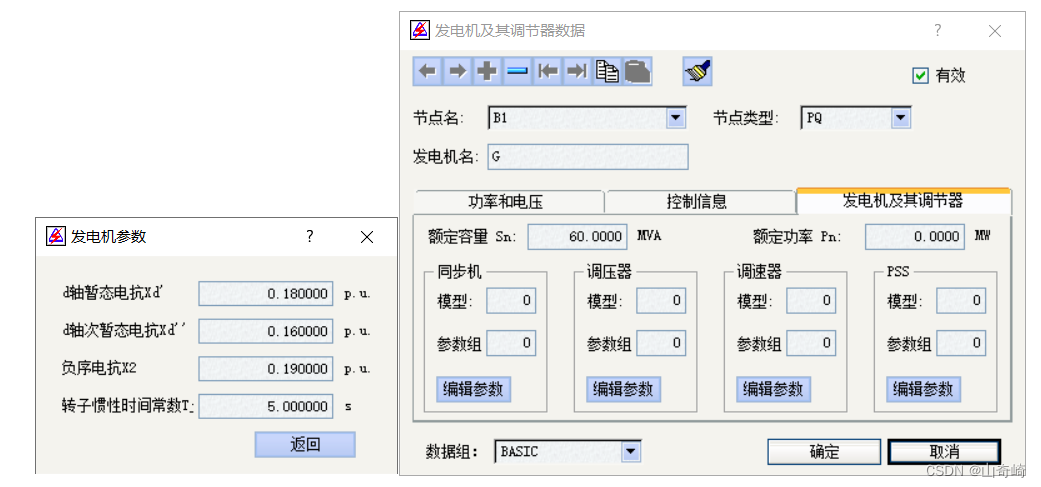

4. 再画发电机，双击发电机，给出发电机所连母线名称--单击“发电机及其调节器”—“同步机”—“模型”，填0或4，“参数组”填0—“编辑参数”，给定xd″=0.16，xd′=0.18，x2=0.19，Tj =5（转子惯性时间参数也可尝试取10），P=0.8，Q=0.6，给定“额定参数”，“功率和电压”幅值=1.05，相角=0，“节点类型”，slack表示平衡节点。

注意：图形可以移动旋转，标签的位置也可以移动

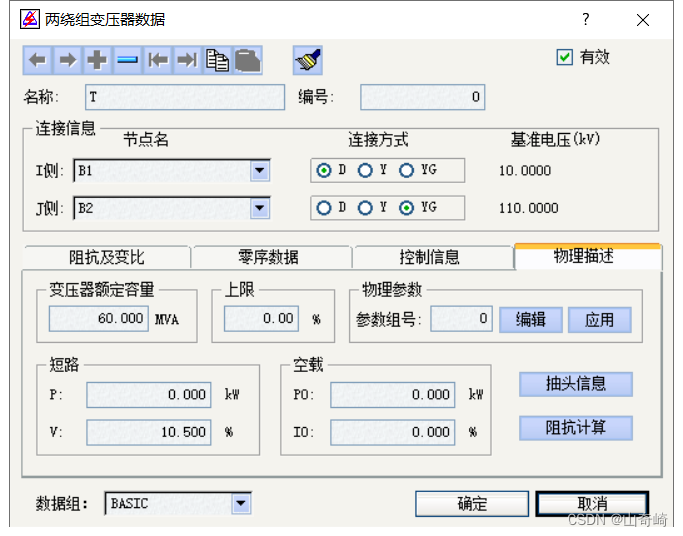

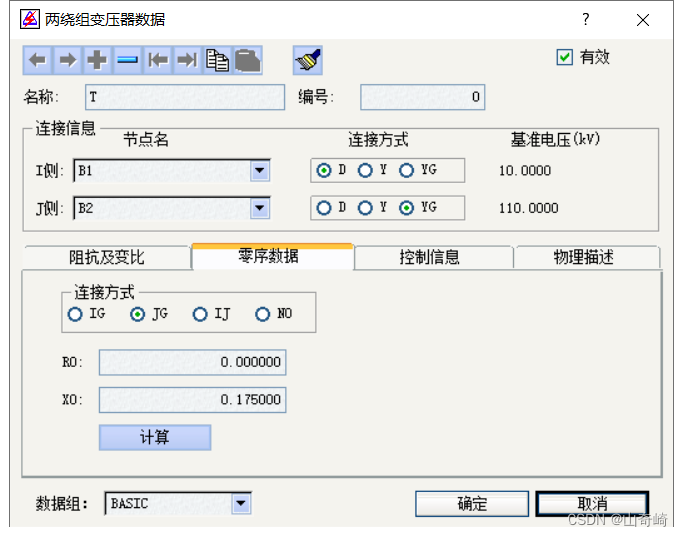

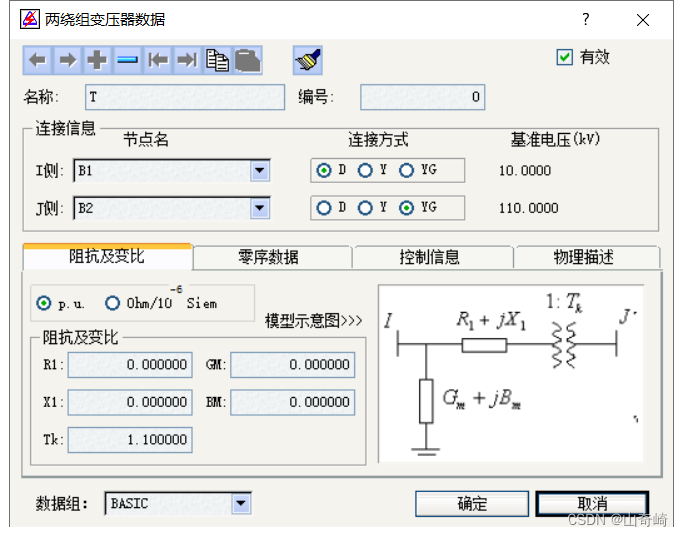

5. 变压器（不需要特意画连接线，只需给变压器两侧所连的母线名）--“物理描述”中给定“额定容量”+Us%--单击“阻抗计算”--在“阻抗及变化”中可以看到计算后的统一标么值。“零序数据”--给定“连接方式”—“计算并初始化零序数据”，可以看到计算的零序阻抗。如变压器中性点经xn（如果给的为有名值）接地，需要先手算xn的统一标么值（无需×3），填入“中性点接地阻抗”—“添加中性点阻抗到零序数据”（R0=0，X0=0.175，k=1.1）

6. 交流线—“物理描述”—“阻抗及线路容量”给定“长度和xl”--阻抗计算。

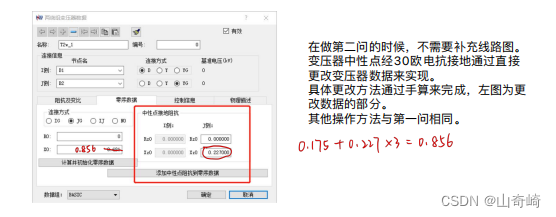

tips：在上图的文字中，提到的第一问和第二问分别指的是变压器中性点接地和变压器中性点接30欧电阻后再接地。

图全部画好之后，再进运进入运行模式，菜单栏“功能控制”—“潮流”

7. “元件数据”—“方案定义”--单击菜单上面“+”，给定方案名，“数据组”全选。

8. “潮流”—“作业定义”—单击“+”，然后再给定“方案名”和“作业名”—“编辑”—“确定”

注意：如果需要修改电网接线和参数，选择“功能控制”—“编辑”返回编辑模式进行修改，修改之后重新计算潮流，记得在此处点击“刷新”。

9. “潮流”--潮流计算。

10. “潮流”—“报表输出”--选择“母线电压”输出。

11. “功能控制”—“短路”。

12. “短路”—“作业定义”--给定“作业名”—“计算方法”选“基于潮流”--单击“编辑”，给定“故障类型”和“故障地点”—“指定地点”--单击“编辑”，再单击“+”。

注意：不同短路类型，给定不同的作业名，不同的电网参数可给定不同的方案名，这样可以避免后面的作业将前面的作业覆盖。

13. “短路”—“短路计算”，短路计算完成，关闭弹出窗口。

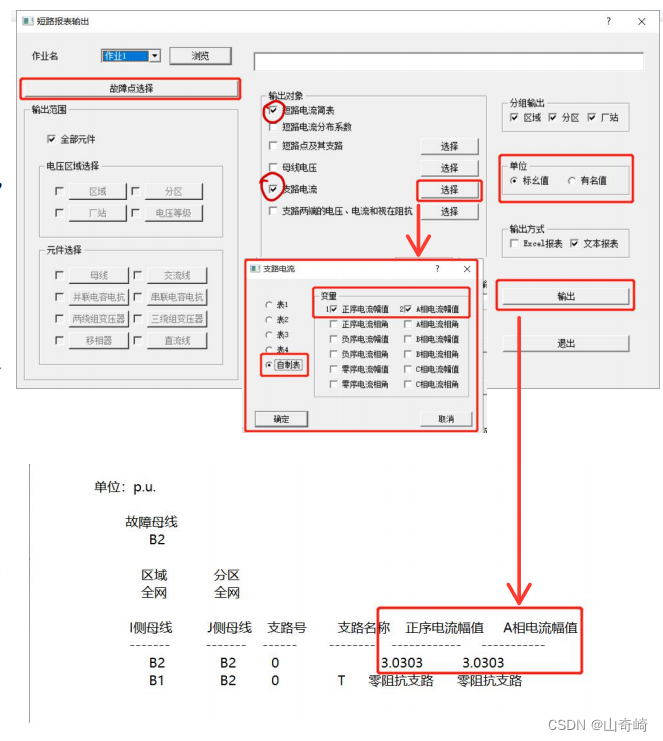

14. 短路报表输出—“单位”选“有名值”，“输出对象”选“短路电流简表”。

三、出现问题解决方式

1.短路计算没有结果显示

只有先进性潮流计算，并且在潮流计算有结果后，才能用“基于潮流”的方法来进行短路计算并产生最后短路计算的计算结果。

2.在经过潮流计算后，短路计算显示错误

看错误提示里的内容，根据提示检查线路原件的参数设置是否有缺漏或者错误。

3.三相短路计算值与表格中的相同，但是其他短路方式输出结果为0和一个很大的值

重新输入变压器的“零序数据”，在重新输入前点击“计算并初始化零序数据”。
