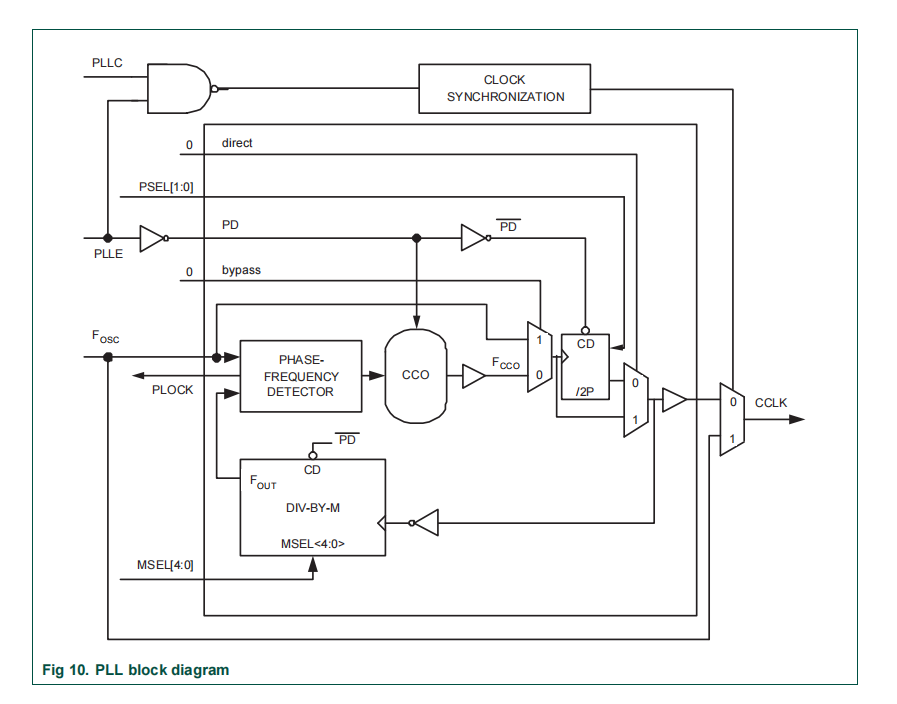

1，时钟结构

讯享网

Fosc是外部晶振时钟；

Fcco是PLL倍频之后的时钟；

CCLK是PLL输出时钟，也是处理器的运行时钟；

PLL0 是处理器运行和UART0使用

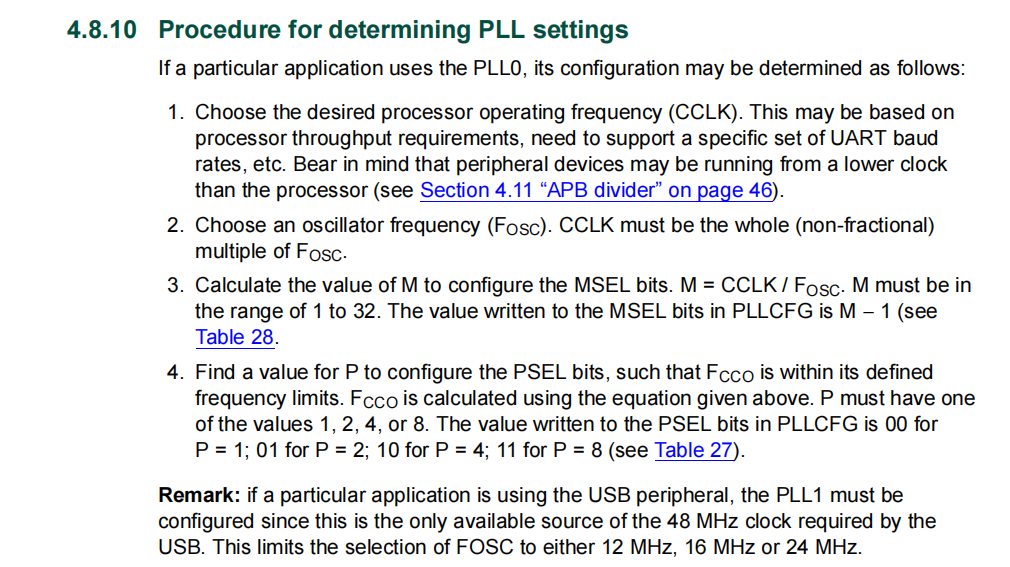

PLL1是USB使用，要求必须48MHz，要求外部晶振时钟必须是12MHz，16MHz，24MHz

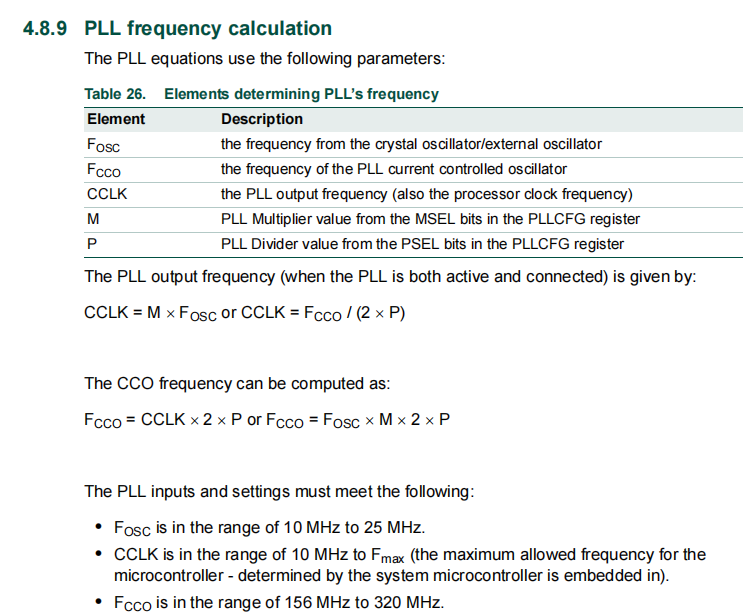

M、P的值是配置寄存器中的值加1；

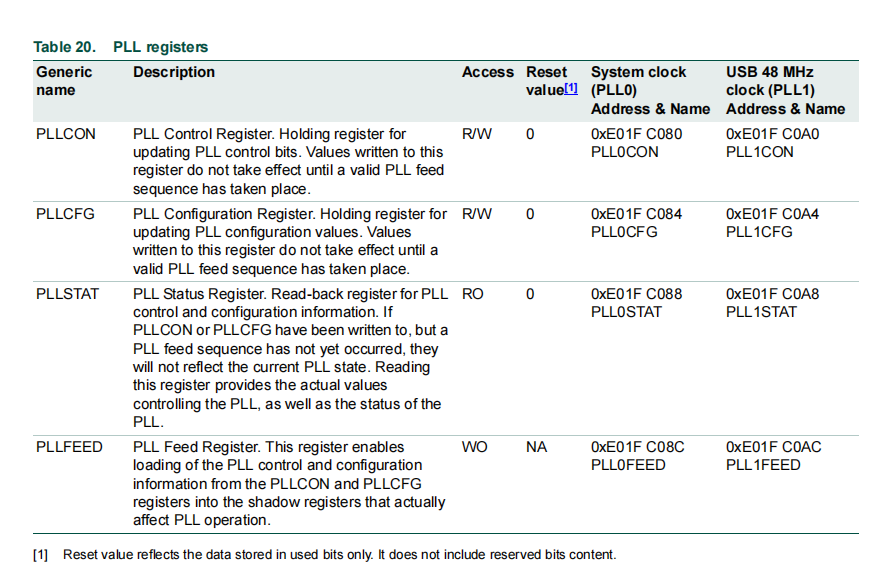

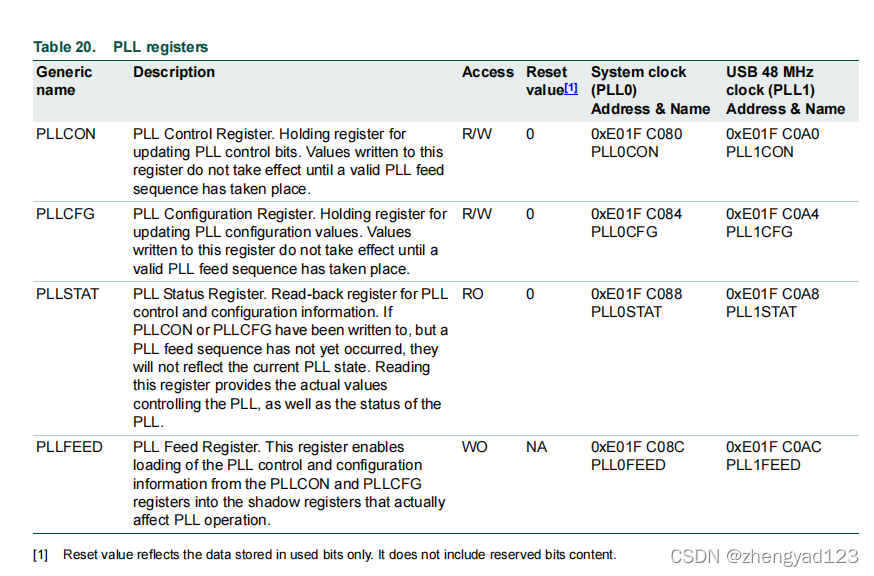

2，PLL时钟配置

新建工程之后，在启动文件cr_startup_lpc21.s 中，默认对PLL和外部设备时钟进行了配置

 #ifdef PLL_INIT .set PLL, SYSCTRL+0x40 .set PLLCON_OFFSET, 0x0 .set PLLCFG_OFFSET, 0x4 .set PLLSTAT_OFFSET, 0x8 .set PLLFEED_OFFSET, 0xC .set PLOCK, (1<<10) //lock bit inside PLLSTAT .set SET_PLLCFG_MUL3, 0x2 .set SET_PLLCFG_MUL4, 0x3 .set SET_PLLCFG_MUL5, 0x4 .set SET_PLLCFG_MUL6, 0x5 .set SET_PLLCFG_DIV1, (0x0<<4) .set SET_PLLCFG_DIV2, (0x1<<4) .set SET_PLLCFG_DIV4, (0x2<<4) .set SET_PLLCFG_DIV8, (0x3<<4) .set PLLCFG_INIT_VAL, SET_PLLCFG_MUL6 | SET_PLLCFG_DIV1 .set SET_PLLCON_ENABLE, 1 .set SET_PLLCON_CONNECT, 2 /* * Setup the PLL */ LDR R0,=PLL MOV R1,#0xAA MOV R2,#0x55 MOV R3,#PLLCFG_INIT_VAL STR R3,[R0,#PLLCFG_OFFSET] MOV R3,#SET_PLLCON_ENABLE STR R3,[R0,#PLLCON_OFFSET] STR R1,[R0,#PLLFEED_OFFSET] STR R2,[R0,#PLLFEED_OFFSET] // Wait for the loop to lock 1: LDR R3,[R0,#PLLSTAT_OFFSET] ANDS R3,R3,#PLOCK BEQ 1b // Now swap the cpu clock to the PLL MOV R3,#(SET_PLLCON_ENABLE | SET_PLLCON_CONNECT) STR R3,[R0,#PLLCON_OFFSET] STR R1,[R0,#PLLFEED_OFFSET] STR R2,[R0,#PLLFEED_OFFSET] #endif

讯享网

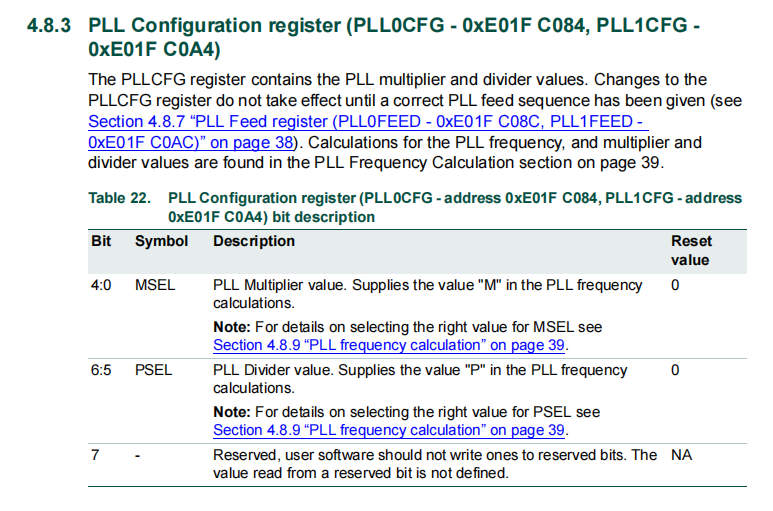

通过代码.set PLLCFG_INIT_VAL, SET_PLLCFG_MUL6 | SET_PLLCFG_DIV1

可以得知M = 6；P = 1；

CCLK = M * Fosc = 6 * 12 = 72MHz；

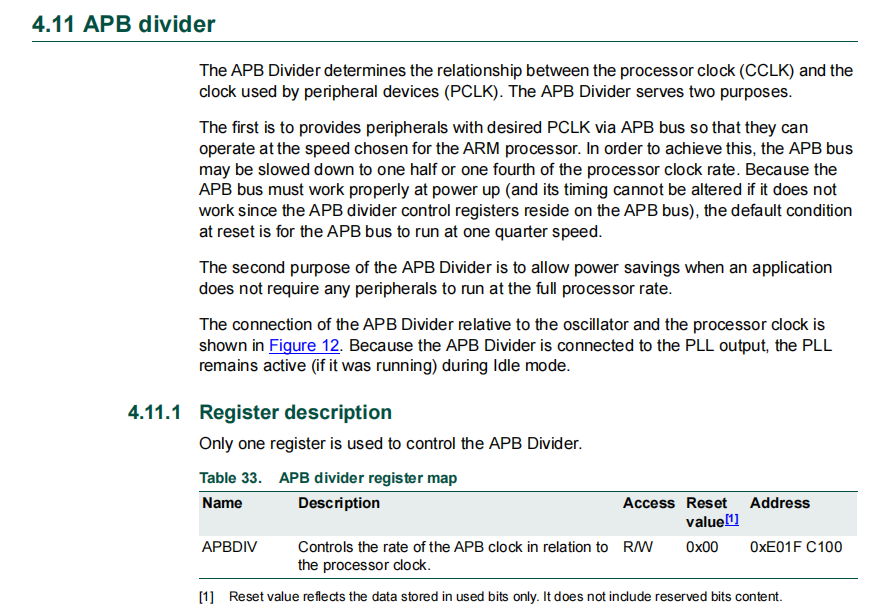

3，APB divider外设时钟（PCLK）配置

APB分频器确定处理器时钟(CCLK)和外围设备使用的时钟(PCLK)之间的关系。APB分隔符有两个目的。首先是通过APB总线为外设提供所需的PCLK，以便它们能够以为ARM处理器选择的速度运行。为了实现这一点，APB总线可以被减慢到处理器时钟速率的一半或四分之一。因为APB总线必须在通电时正常工作(如果APB分频器控制寄存器驻留在APB总线上，它的时间不能改变)，重置时的默认条件是APB总线以四分之一的速度运行。APB分频器的第二个目的是，当应用程序不需要任何外围设备以全处理器速率运行时，允许节省电力。APB分频器相对于振荡器和处理器时钟的连接如图12所示。因为APB分隔符已连接到PLL输出，所以PLL在空闲模式下仍然保持活动状态（如果它正在运行）。

也就是说PCLK是由CCLK分频得到的，分频值由APBDIV确定。

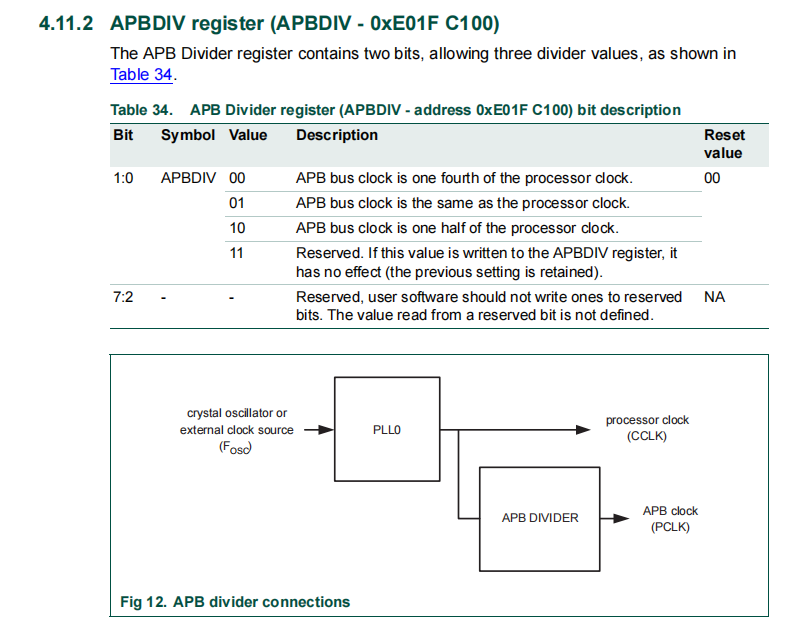

00 处理器时钟四分之一； 01 与处理器时钟相同 10 处理器适中的一半； 11 保留，不影响；

在启动文件cr_startup_lpc21.s 中，默认配置如下

讯享网 #ifdef VPB_INIT /* * Setup the VPB/APB Peripheral bus clock */ .set VPBDIV_OFFSET, 0xc0 .set VPBDIV, SYSCTRL+VPBDIV_OFFSET .set VPBDIV_INIT_VAL, 1 LDR R0,=VPBDIV LDR R1,=VPBDIV_INIT_VAL STR R1,[R0] #endif

由上文件可知APBDIV的值为1，与处理器时钟相同，即72MHz。

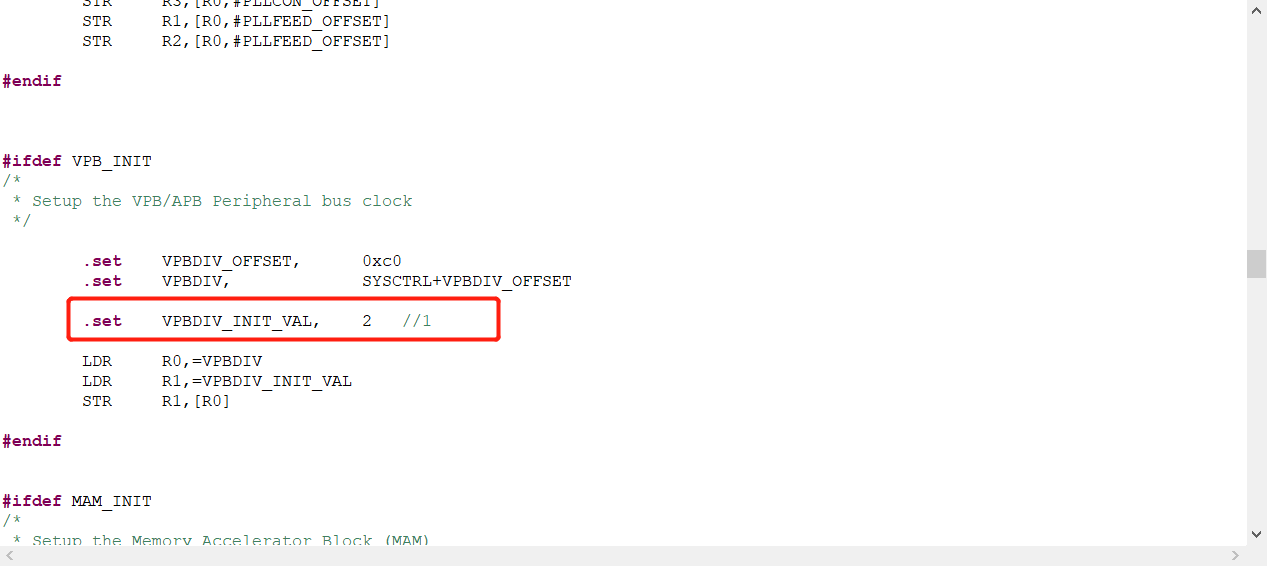

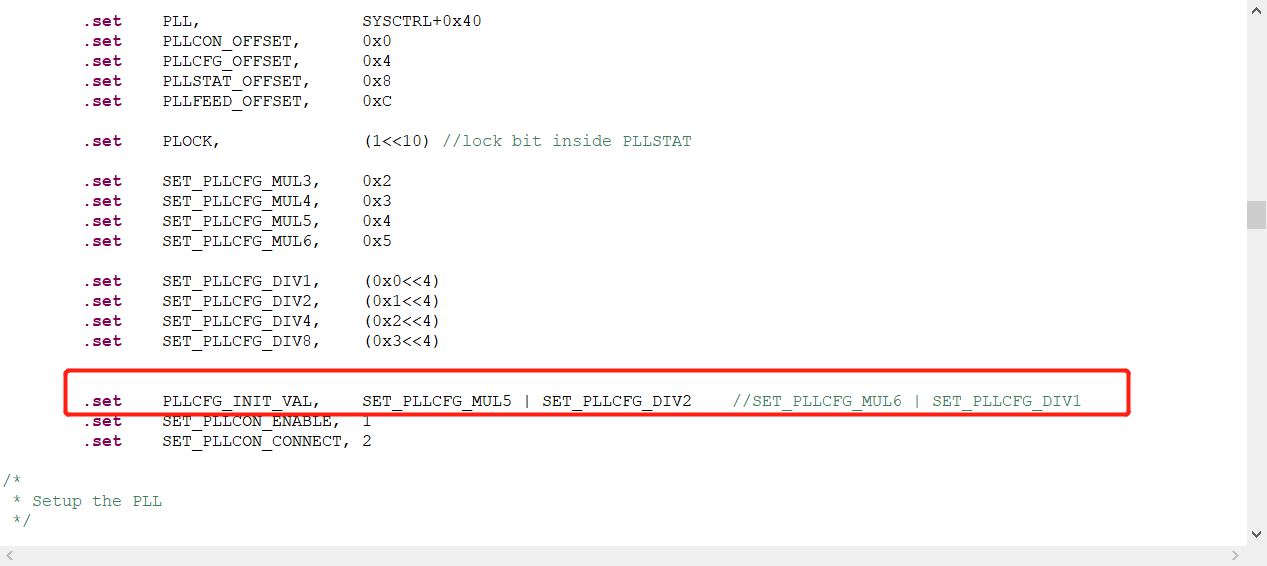

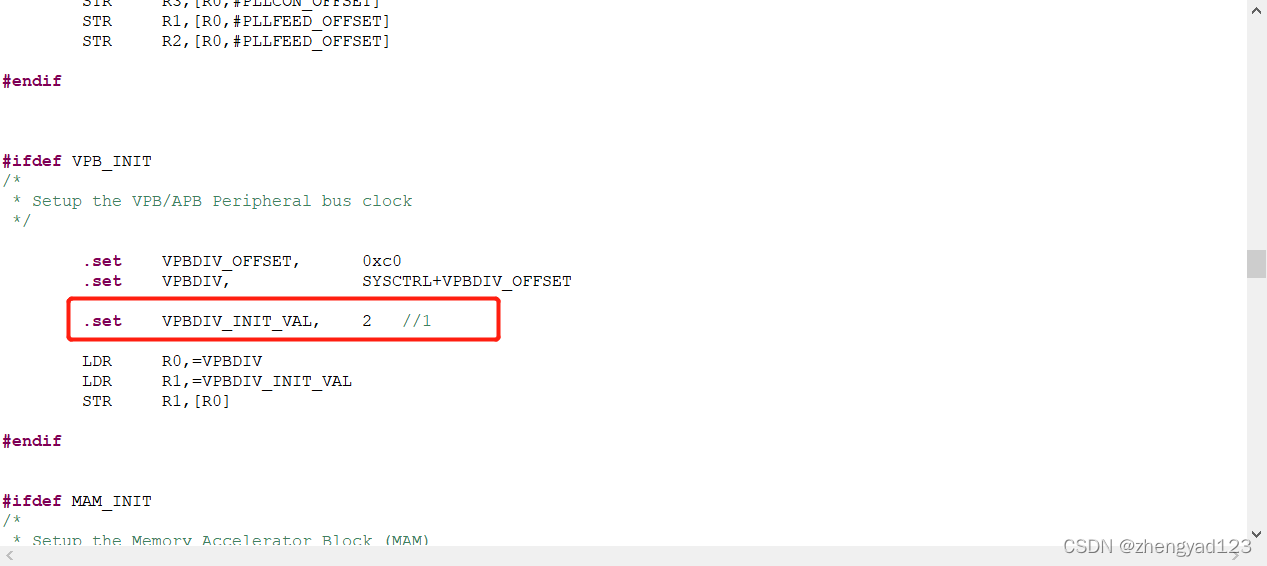

举例将CCLK设置为60MHz，PCLK设置为30MHz;修改cr_startup_lpc21.s中的内容

CCLK = M * Fosc = 5 * 12 = 60MHz；

PCLK = CCLK / 2 = 30MHz;
