打造图像编辑器（一）——基础架构与图像滤镜

前言

公众号：【可乐前端】，期待关注交流，分享一些有意思的前端知识

这是一个针对于图像编辑的系列，我会陆陆续续完成包括但不限于：图像滤镜、高级滤镜、图像卷积、图像压缩、水印、Gif操作、图像格式转换等功能。尽量所有的计算都在前端（浏览器）完成，不涉及到服务器计算。

其实很多时候让服务器去操作文件会更简单一些，但我们还是努力不依靠服务器，看看能不能实现一个纯前端的图像编辑器！如果你觉得这样的内容有意思的话，点点关注点点赞吧～

体验地址

Kapture 2024-01-28 at 21.33.02.gif
讯享网

基础架构

下面我们先来看整个编辑器的宏观架构，图像编辑器我使用的技术栈是React+Vite+Mobx+antd，这也是自己比较习惯的技术栈，但其实核心并不在这些框架里面，比如今天实现的操作核心是在Canvas，所以这跟你用什么框架关系不大，感兴趣的话可以耐心看下去。

页面设计

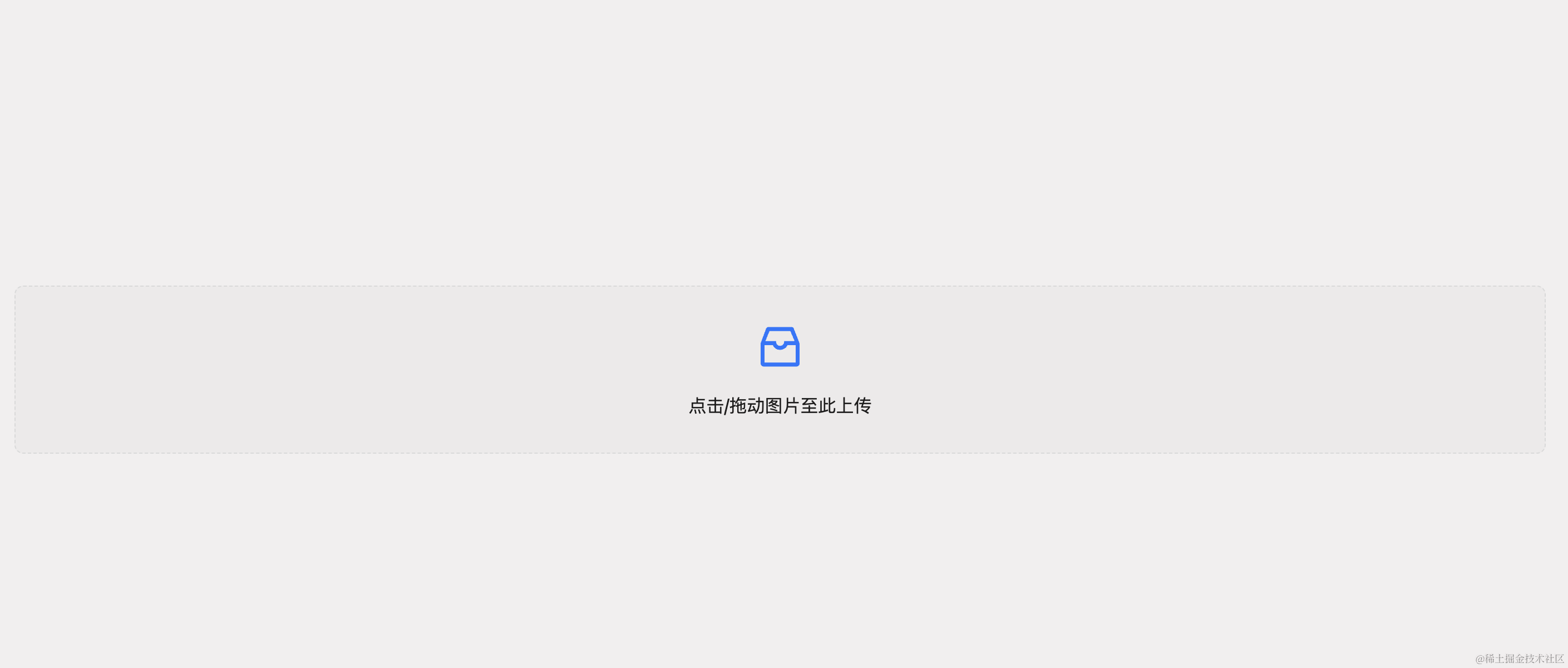

整个页面在没有上传图片的时候，只有一个上传框。

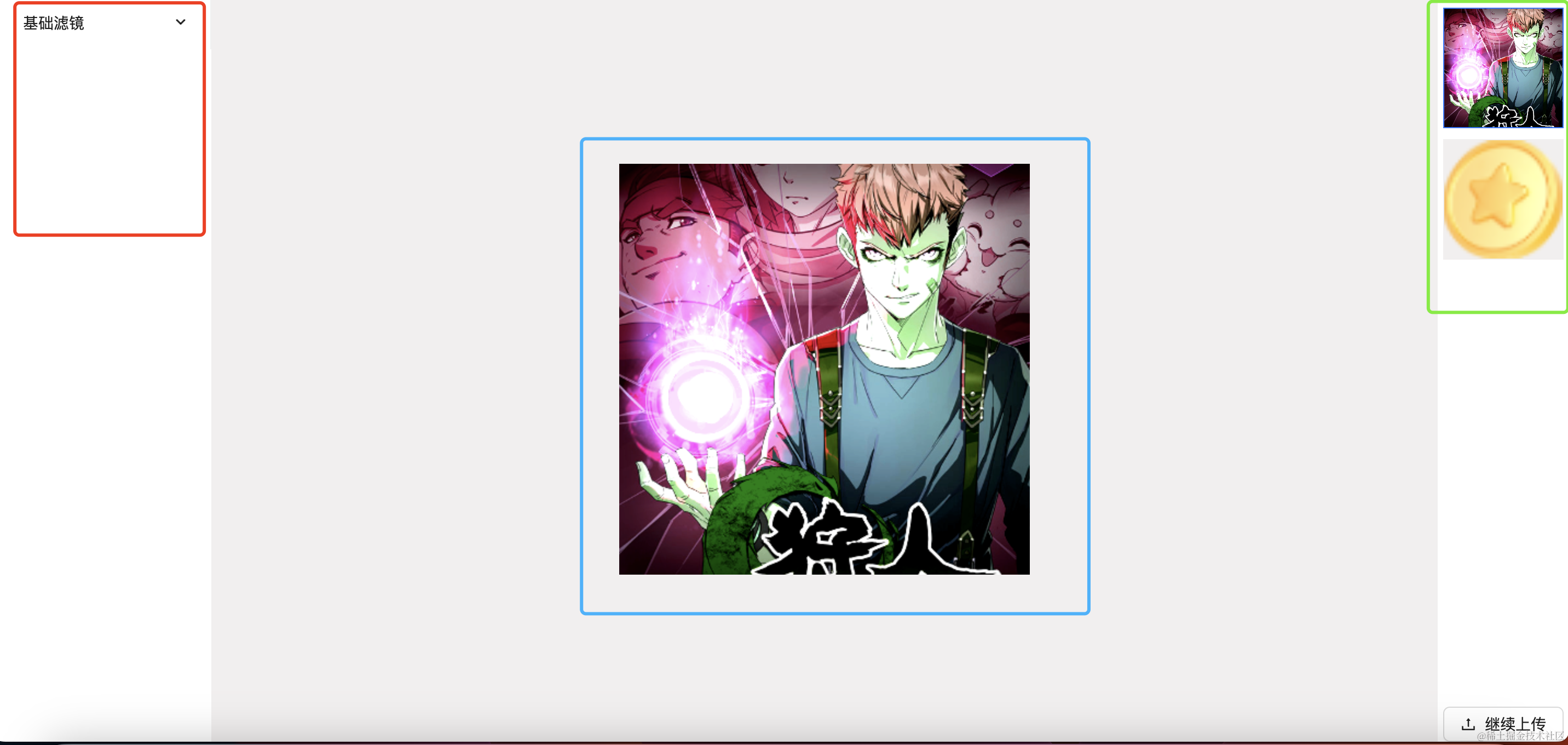

在上传完图片之后，会有大致三个核心的区域：

左侧图像操作区域
中间图片预览区域
右侧的缩略图区域

代码设计

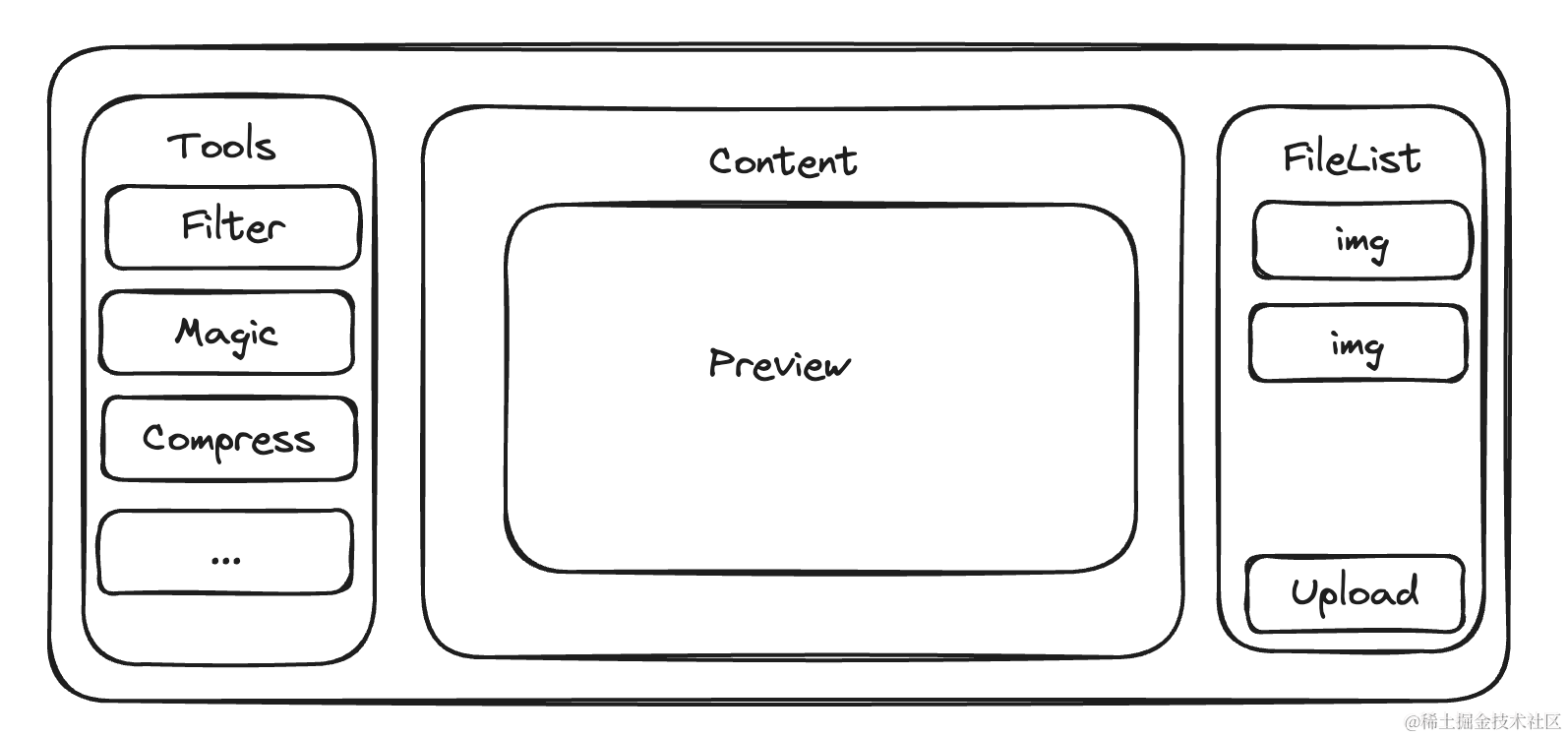

依照上面的交互设计，我们就可以来实现页面的组件分层，组件的关系大致如下图：

在划分好组件的职责之后，就要开始更抽象的去划分整一个编辑器的结构。首先整体的交互是：

点击上传图片开始预览
左侧的操作会影响中间区域的图片预览效果
右侧的图片选择区域可以自由选择当前需要编辑和预览的图片
可以下载编辑后的图片

这样看来跨组件的通信会相对来说比较多，所以整个编辑器采用了Mobx作为状态管理工具。

这里的左侧操作区域跟右侧图像列表区域都会对Mobx的数据产生影响，比如说对当前选择的图像应用滤镜效果；更换当前选择的图像等等，在这些数据变更之后，预览区通过监听Mobx的数据变更，来执行相应的UI更新渲染。

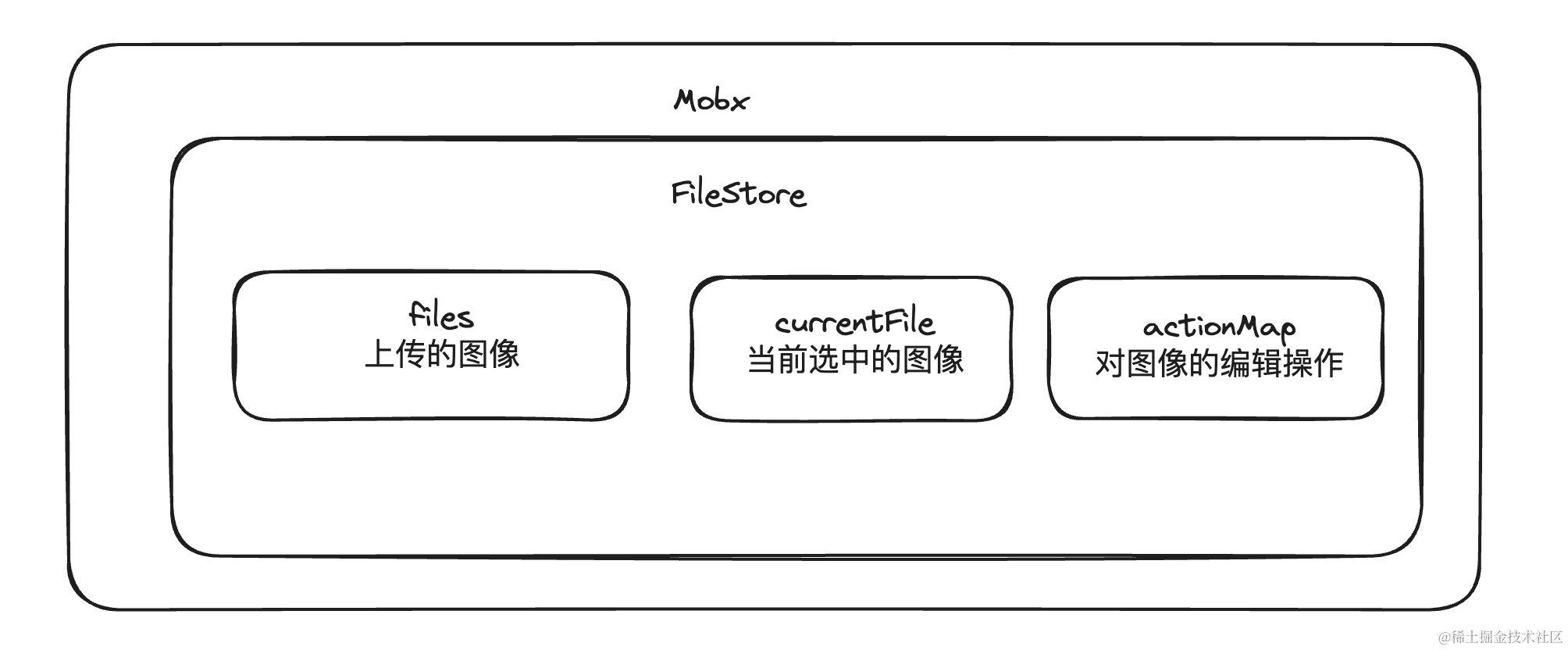

那么先来关注一下Mobx里存储了什么东西：

FileStore
- files：上传的图像列表
- currentFile：当前选中的图像
- actionMap：图像id对应的操作
  - type:操作类型，比如FILTER滤镜
  - 其他属性

骨架搭建

根据上面的设计，可以先写出如下的架子：

const Home = () => {
    return ( <Layout> <div className={
   styles.container}> <Tools /> <Content /> <FileList /> </div> </Layout> ); }; export default Home;

讯享网

左侧操作区

其中Tools的交互依赖了antd的Menu组件，这里我稍微修改了一下菜单组件，把具体的图像操作放在了具体的下拉菜单中：

那Tools就可以分解成一个个具体的操作空间，具体的实现代码如下：

讯享网import {
    Menu } from "antd"; import styles from "./index.module.less"; import Filter from "./Filter"; import {
    observer } from "mobx-react-lite"; import useStore from "../../store/RootStore"; const Tools = () => {
    const {
    fileStore } = useStore(); const {
    currentFile } = fileStore; const items = [ {
    key: "0", label: "基础滤镜", children: [ {
    key: "0-0", label: <Filter />, }, ], }, ]; if (fileStore.files.length === 0) {
    return; } return ( <div className={
   styles.container}> <Menu key={
   currentFile?.uid} className={
   styles.toolMenu} mode="inline" items={
   items} ></Menu> </div> ); }; export default observer(Tools);

items数组就是所有的操作集合，具体每一个操作里面的内容则由具体的组件去控制。

中间预览区

中间区域则是图像的预览区域，我们是需要实现各种各样的图像效果，使用img标签来渲染显然是不太合理的，而canvas就是一个合适的选择。那么这里就可以实现一个预览组件如下：

 const init = (file) => {
    const reader = new FileReader(); reader.readAsDataURL(file); reader.onload = (readerEvent) => {
    const url = readerEvent.target.result; const image = new Image(); image.src = url; dataUrl.current = url; image.onload = () => {
    const canvas = displayCanvas.current; const context = canvas.getContext("2d"); const originalWidth = image.width; const originalHeight = image.height; const defaultWidth = container.current.getBoundingClientRect().width * 0.8; canvas.width = originalWidth; canvas.height = originalHeight; context.clearRect(0, 0, canvas.width, canvas.height); context.drawImage(image, 0, 0, canvas.width, canvas.height); }; }; useEffect(() => {
    init(file); }, [file]);

解释一下上面的代码：

file是一个File对象，就是我们通过Upload组件上传文件获取到的内容
读出file的内容，并创建一个Image对象去加载
将加载好的图像绘制到canvas中

右侧图像列表

右侧的图像列表就是获取Mobx的所有图像渲染出来做一个预览，对于每一个图像来说还有删除跟下载的逻辑。具体的代码实现如下：

讯享网import {
    observer } from "mobx-react-lite"; import useStore from "../../store/RootStore"; import styles from "./index.module.less"; import {
    DownloadOutlined, DeleteOutlined } from "@ant-design/icons"; import React, {
    useEffect, useRef, useState } from "react"; import Upload from "../Upload"; import {
    toJS } from "mobx"; import download from "../../actions/download"; const FileList = () => {
    const {
    fileStore } = useStore(); const {
    files, currentFile, actionMap } = fileStore; const [imageUrls, setImageUrls] = useState([]); const urlRef = useRef([]); useEffect(() => {
    urlRef.current.forEach((url) => URL.revokeObjectURL(url)); const urls = toJS(files).map((file) => URL.createObjectURL(file)); urlRef.current = urls; setImageUrls(urls); }, [files]); if (files.length === 0) {
    return; } return ( <div className={
   styles.container}> <div className={
   styles.scrollWrapper}> {
   imageUrls.map((url, index) => ( <div key={
   url} onClick={
   () => fileStore.setCurrentFile(files[index])} className={
   `${
     styles.imgContainer} ${
      files?.[index]?.uid === currentFile?.uid ? styles.imgContainerSelected : "" }`} > <img className={
   styles.img} key={
   index} src={
   url} alt={
   `Image ${
     index}`} /> <div className={
   styles.actions}> <DownloadOutlined onClick={
   () => {
    const file = files[index]; download(files[index], actionMap[file.uid]); }} /> <DeleteOutlined onClick={
   () => {
    const file = files[index]; fileStore.deleteFile(file.uid); }} /> </div> </div> ))} </div> <div className={
   styles.upload}> <Upload inline /> </div> </div> ); }; export default observer(FileList);

离屏Canvas

在搭建好上面的架子之后，我们来思考一个问题。如果我有一张2000*2000像素的图片，按照上面的代码来预览，在预览区域中，我们的canvas大小是多少呢？是的，也是2000*2000，因为我们使用了图片的原始宽度跟原始高度作为canvas的宽高。那其实这样是不太合理的，因为整一个预览区域的宽度是有限的，我们必须对画布进行一些缩放。

此时如果我创建一个500*500的画布，然后将这张图片绘制到这个画布上会有什么问题吗？就预览来说，是没有问题的，宽高比也一样，看起来可能会稍微模糊一点，但问题不大。但是当我们重新再把这张图片下载下来的时候，会发现图片的像素变低了，其实我们无意中就做了一个有损的图片压缩操作。

那我们既想预览图片的时候以一个合理的宽高去预览，又不想导出的时候影响图像的质量，这里就需要引入一个离屏canvas。

离屏 Canvas 指的是在浏览器中创建一个不直接显示在页面上的 Canvas 元素。这种 Canvas 元素通常用于进行一些图形计算、绘制或处理，而无需在用户界面中显示。离屏 Canvas 提供了一种在不干扰用户界面的情况下进行图形操作的方式。

也就是说我们的预览区域会有两个canvas：

displayCanvas：显示在界面上的canvas，宽高按一定比例缩放
memoryCanvas：在内存的canvas，宽高与原图像保持一致

搞清楚这一点之后，我们可以重新写一下绘制的初始化代码：

import {
    useEffect, useRef, useState } from "react"; import styles from "./index.module.less"; import useFilter from "../../hooks/useFilter"; import {
    observer } from "mobx-react-lite"; import useStore from "../../store/RootStore"; const Preview = ({
     file }) => {
    const memoryCanvas = useRef(null); const displayCanvas = useRef(null); const container = useRef(null); const {
    fileStore } = useStore(); const currentImg = useRef(null); const init = (file) => {
    const reader = new FileReader(); reader.readAsDataURL(file); reader.onload = (readerEvent) => {
    const url = readerEvent.target.result; const image = new Image(); image.src = url; image.onload = () => {
    initMemoryCanvas(); initDisplayCanvas(); currentImg.current = image; }; const initMemoryCanvas = () => {
    const originalWidth = image.width; const originalHeight = image.height; const canvas = document.createElement("canvas"); memoryCanvas.current = canvas; const context = canvas.getContext("2d"); canvas.width = originalWidth; canvas.height = originalHeight; context.clearRect(0, 0, canvas.width, canvas.height); context.drawImage(image, 0, 0, originalWidth, originalHeight); }; const initDisplayCanvas = () => {
    const canvas = displayCanvas.current; const context = canvas.getContext("2d"); const originalWidth = image.width; const originalHeight = image.height; const defaultWidth = container.current.getBoundingClientRect().width * 0.8; canvas.width = Math.min(defaultWidth, originalWidth); canvas.height = Math.min( defaultWidth * Number((originalWidth / originalHeight).toFixed(2)), originalHeight ); context.clearRect(0, 0, canvas.width, canvas.height); context.drawImage(image, 0, 0, canvas.width, canvas.height); }; initMemoryCanvas(); initDisplayCanvas(); }; }; useEffect(() => {
    init(file); }, [file]); return ( <div className={
   styles.container} ref={
   container}> <canvas ref={
   displayCanvas}></canvas> </div> ); }; export default observer(Preview);

滤镜

今天我们介绍的canvas滤镜有如下几种：

灰度（grayscale）：
- 描述：将图像转为灰度。
- 取值范围：0（原始颜色）到 100（完全灰度）。
- 默认值：0。
模糊（blur）：
- 描述：使图像模糊。
- 取值范围：0（无模糊）以上的正值，表示模糊程度。
- 默认值：0。
色相旋转（hue-rotate）：
- 描述：按照一定的角度旋转图像的色相。
- 取值范围：0deg（原始颜色）到 360deg（完整的颜色轮旋转）。
- 默认值：0。
对比度（contrast）：
- 描述：调整图像的对比度。
- 取值范围：0（完全灰度）到 200（最大对比度）。
- 默认值：100。
反转颜色（invert）：
- 描述：反转图像的颜色。
- 取值范围：0（原始颜色）到 100（完全反转）。
- 默认值：0。
饱和度（saturate）：
- 描述：调整图像的饱和度。
- 取值范围：0%（完全灰度）以上的正值，表示饱和度的倍数。
- 默认值：100。
亮度（brightness）：
- 描述：调整图像的亮度。
- 取值范围：0%（完全黑暗）以上的正值，表示亮度的倍数。
- 默认值：100。

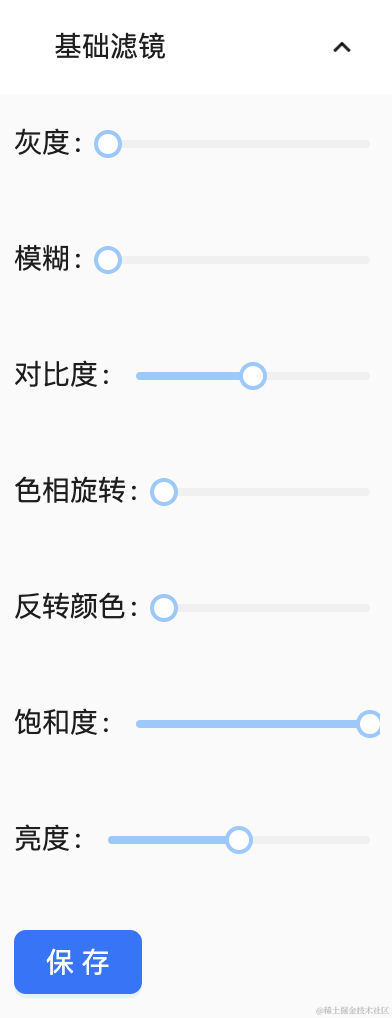

滤镜的UI实现是一个Form表单，具体代码如下：

讯享网import {
    Button, Form, Slider } from "antd"; import {
    observer } from "mobx-react-lite"; import useStore from "../../../store/RootStore"; import {
    isEmpty } from "lodash"; import {
    ACTION_TYPE } from "../../../utils/constants"; import {
    toJS } from "mobx"; const DEFAULT_VALUE = {
    grayscale: 0, blur: 0, "hue-rotate": 0, contrast: 100, invert: 0, saturate: 100, brightness: 100, }; const Filter = () => {
    const [form] = Form.useForm(); const {
    fileStore } = useStore(); const {
    currentFile, updateActionMap, actionMap, updateFile } = fileStore; const handleValueChange = (_, values) => {
    if (currentFile?.uid) {
    updateActionMap(currentFile.uid, {
    ...values, type: ACTION_TYPE.FILTER }); } }; const filter = actionMap?.[currentFile?.uid] || {
   }; return ( <div> <Form initialValues={
   !isEmpty(toJS(filter)) ? filter : DEFAULT_VALUE} onValuesChange={
   handleValueChange} form={
   form} > <Form.Item name="grayscale" label="灰度"> <Slider min={
   0} max={
   100} /> </Form.Item> <Form.Item name="blur" label="模糊"> <Slider min={
   0} max={
   100} /> </Form.Item> <Form.Item name="contrast" label="对比度"> <Slider min={
   0} max={
   200} /> </Form.Item> <Form.Item name="hue-rotate" label="色相旋转"> <Slider min={
   0} max={
   360} /> </Form.Item> <Form.Item name="invert" label="反转颜色"> <Slider min={
   0} max={
   100} /> </Form.Item> <Form.Item name="saturate" label="饱和度"> <Slider min={
   0} max={
   200} /> </Form.Item> <Form.Item name="brightness" label="亮度"> <Slider min={
   0} max={
   200} /> </Form.Item> </Form> </div> ); }; export default observer(Filter);

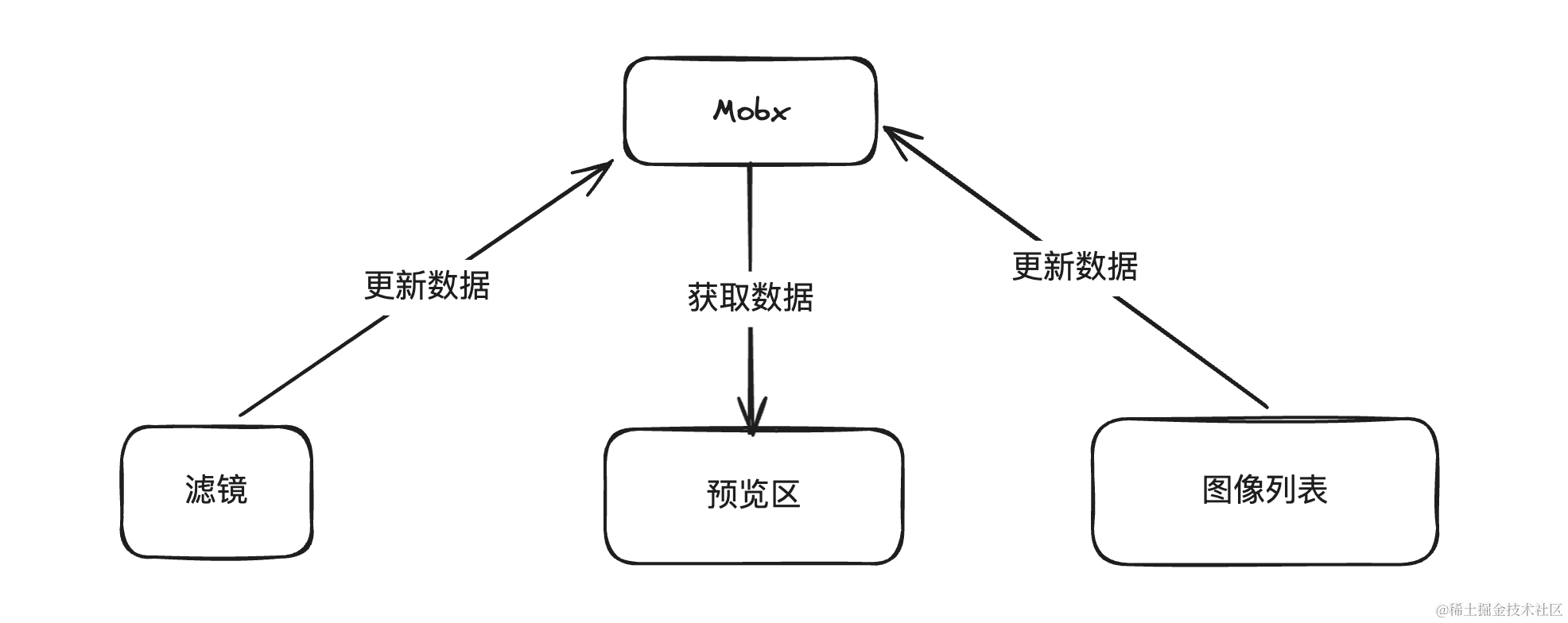

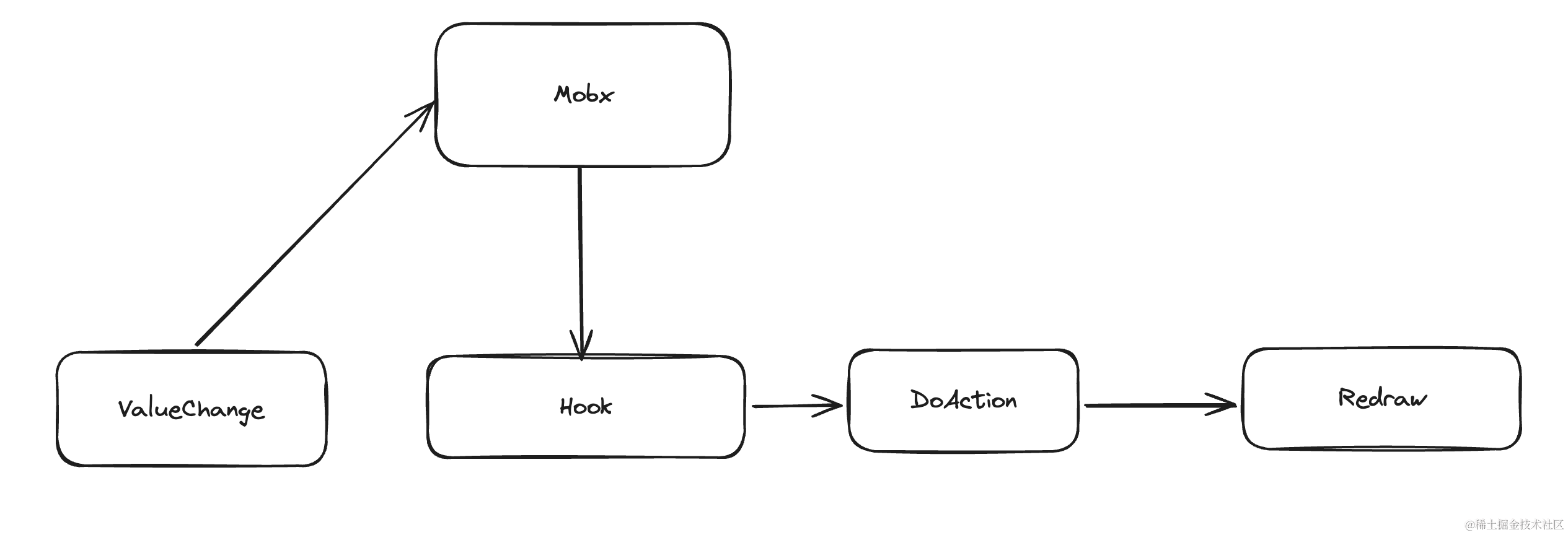

在调整了各个滤镜参数的时候，预览区的效果应该即时变更，整个流程走向大致可以用下面的图来概括：

在Preview组件中使用一个hook来处理数据的变更：

 useFilter({
    displayCanvas, memoryCanvas, currentImg: currentImg.current, filters: fileStore.actionMap[file.uid] || {
   }, });

这边注意任何数据的变更我们都需要同时对两个canvas进行操作，才能保证后续的功能无误。Hook中会调用具体的DoAction操作，这个useFilter对应的就是doFilter，在这个doFilter中就是真正对canvas应用滤镜效果。

讯享网const doFilter = (canvas, filters, img) => {
    const context = canvas.getContext("2d"); const transfer = []; Object.keys(filters).forEach((key) => {
    if ( ["grayscale", "invert", "saturate", "brightness", "contrast"].includes( key ) ) {
    transfer.push(`${
     key}(${
     filters[key]}%)`); } else if (key === "blur") {
    transfer.push(`${
     key}(${
     filters[key]}px)`); } else if (key === "hue-rotate") {
    transfer.push(`${
     key}(${
     filters[key]}deg)`); } }); context.clearRect(0, 0, canvas.width, canvas.height); context.filter = transfer.join(" "); context.drawImage(img, 0, 0, canvas.width, canvas.height); }; export default doFilter;

Kapture 2024-01-28 at 23.59.12.gif

保存变更

调整好自己想要的参数之后就可以把这个变更保存下来，这里的实现逻辑其实就是把上面抽象好的方法拼凑起来。

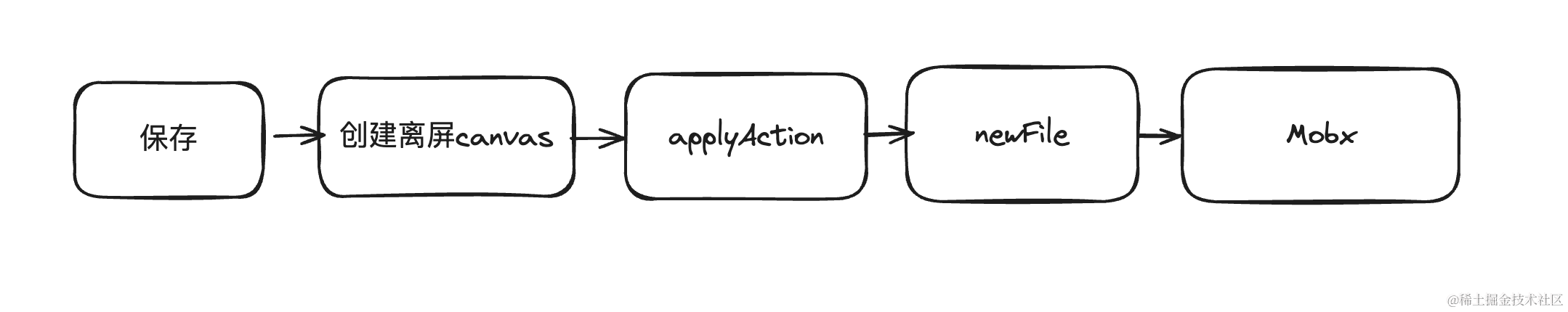

当触发保存之后：

创建一个离屏canvas（在内存中的canvas）

const loadMemoryCanvas = (file) => {
    return new Promise((resolve) => {
    const reader = new FileReader(); reader.readAsDataURL(file); reader.onload = (readerEvent) => {
    const url = readerEvent.target.result; const image = new Image(); image.src = url; image.onload = () => {
    const originalWidth = image.width; const originalHeight = image.height; const canvas = document.createElement("canvas"); const context = canvas.getContext("2d"); canvas.width = originalWidth; canvas.height = originalHeight; context.clearRect(0, 0, canvas.width, canvas.height); context.drawImage(image, 0, 0, originalWidth, originalHeight); resolve({
    canvas, image, }); }; }; }); }; export default loadMemoryCanvas;

把操作应用到这个canvas上

讯享网 const {
    canvas, image } = await loadMemoryCanvas(file); if (action) {
    if (action.type === ACTION_TYPE.FILTER) {
    doFilter(canvas, action, image); } }

canvas转成一个File对象

canvas.toBlob((blob) => {
    const newFile = new File([blob], file.name, {
    type: file.type, }); newFile.uid = file.uid; resolve(newFile); });

替换掉Mobx里面的信息

讯享网updateFile = async (uid) => {
    const file = this.files.find((file) => file.uid === uid); const newFile = await applyAction(file, this.actionMap[uid]); runInAction(() => {
    if (uid === newFile.uid) {
    this.currentFile = newFile; } const list = toJS(this.files); const index = list.findIndex((file) => file.uid === uid); list[index] = newFile; this.files = list; this.actionMap[uid] = {
   }; }); };

下载

下载的时候使用URL.createObjectURL把File对象转成一个链接，然后使用a标签进行下载，这里需要注意的是下载完之后要把这个链接销毁，不然会造成内存泄漏。

import moment from "moment"; const getFileExtension = (fileName) => {
    return fileName.slice(((fileName.lastIndexOf(".") - 1) >>> 0) + 2); }; const generateName = () => {
    return moment().format("YYYYMMDDHHmmss"); }; const download = async (file) => {
    const downloadLink = document.createElement("a"); downloadLink.href = URL.createObjectURL(file); downloadLink.download = `${
     generateName()}.${
     getFileExtension(file.name)}`; downloadLink.click(); URL.revokeObjectURL(downloadLink.href); }; export default download;
