第一节

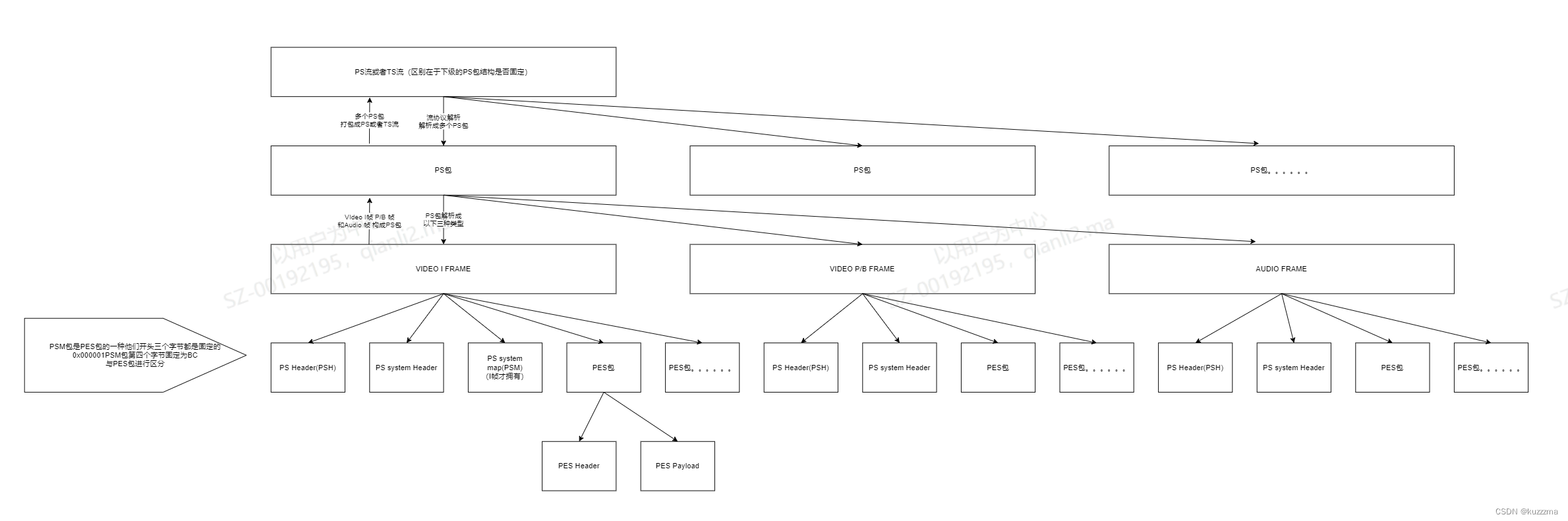

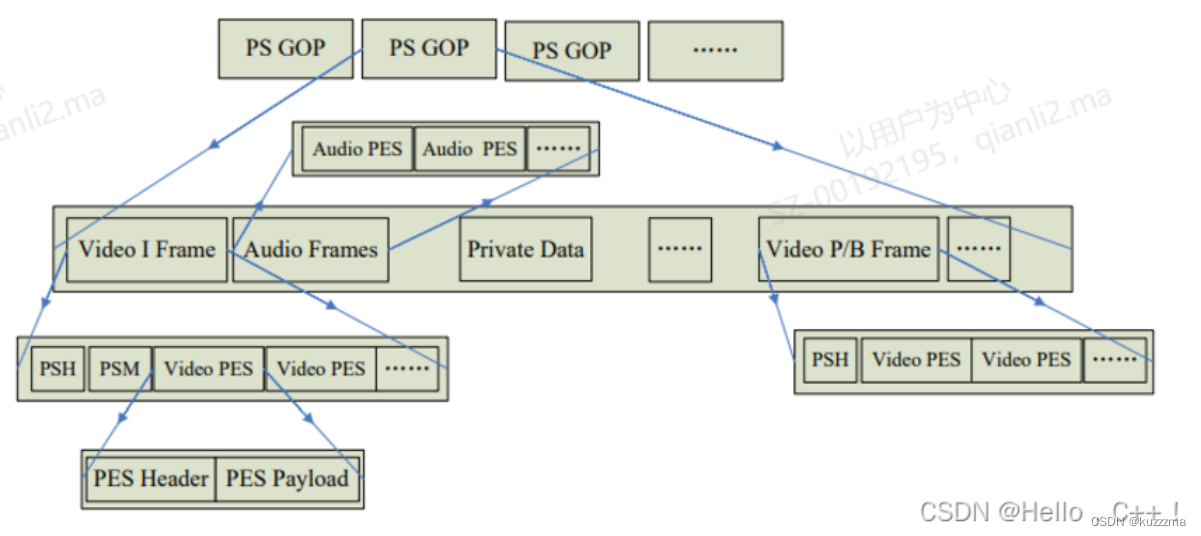

  如上图所示 分别是个人总结和网络总结 可以看出一个PS流的解析大概流程 我的个人理解是讲一个PS流或TS流解析分成五个层级和四层解析
  第一层 ：PS流或TS流通过流协议解析 解析成一个个PS包
  第二层 ：对每个PS包进行解析 一个PS包可能包含的是（video I 帧 video p/b帧 audio 帧）
  第三层 ：对每帧进行解析 video I帧相比与P/B帧 会多出一个PSM包
  第四层 ：对每个PES包进行解析 PES包由PES Header和PES Payload构成
理清PS流的基础层级后 接下来需要知道的就是针对每一层 怎么通过二进制数据来进行解析 下面将对每一层的包都进行解析 顺序为PES包 PSM包(同级）PS包 这三个包来进行解析

第二节 PSM包的解析
  PSM包（ps_system_map)都由VIdeo I Frame携带  出现在IDR帧前 一般都当作和PES包同格式 原因是PSM包和PES包的前三个字节都是固定的 为0x000001 第四个字节用来区分PSM包还是PES包 PSM包的第四个字节 是固定的BC
接下来 讲对着标准详细介绍每个字节对应着什么信息（左边为字节数 右边为信息）

3字节  24bits------Packet start code prefix字段：包头起始码，固定为0x000001，与后面的字段map_stream_id一起组成分组开始码，标志着分组的开始

1字节 8bits------map_stream_id字段：类型字段，标志此分组是什么类型，如果此值为0xBC，则说明此PES包为PSM

2字节 16bits------program_stream_map_length字段：长度字段，占位16bit；表示此字段之后PSM的总长度，最大值为1018(0x3FA)

1 bit------current_next_indicator字段：标识符,置位1表示当前PSM是可用的，置位0则表示当前PSM不可以，下一个可用

2 bits------Reserved：保留字段

5 bits------program_stream_map_version字段：版本字段，占位5bit；表示PSM的版本号，取值范围1到32，随着PSM定义的改变循环累加；若current_next_indicator == 1，表示当前PSM的版本号，若current_next_indicator == 0，表示下一个PSM的版本号

7 bits------Reserved：保留字段

1 bit------marker_bit：标记字段，占位1bit，固定为1

16 bits------program_stream_info_length字段：长度字段，占位16bit；表示此字段后面的descriptor字段的长度

不固定 bits------Descriptor字段：program Stream信息描述字段，长度由前个字段确定

16 bits------elementary_stream_map_length字段：长度字段，占位16bit；表示在这个PSM中所有ES流信息的总长度；包括stream_type, elementary_stream_id, elementary_stream_info_length的长度，即 N*32bit；是不包括具体ES流描述信息descriptor的长度的

8 bits------stream_type字段：类型字段，占位8bit；表示原始流ES的类型；这个类型只能标志包含在PES包中的ES流类型；值0x05是被禁止的；常见取值类型有MPEG-4 视频流：0x10；H.264 视频流：0x1B；G.711 音频流：0x90；因为PSM只有在关键帧打包的时候，才会存在，所以如果要判断PS打包的流编码类型，就根据这个字段来判断

8 bits------elementary_stream_id字段：流ID字段，占位8bit；表示此ES流所在PES分组包头中的stream_id字段的值；其中0xC0-0xDF指音频，0xE0-0xEF为视频(同PES包判断audio video标准）

16 bits------elementary_stream_info_length字段：长度字段，占位16bit；表示此字段之后的，ES流描述信息的长度

不固定bits------Descriptor：描述信息，长度由前个字段确定；表示此类型的ES流的描述信息（即ES DATA)，这个描述信息的长度是不包含在elementary_stream_map_length字段里面的

32 bits------CRC_32：CRC字段，占位32bit，CRC校验值

第三节 PES包的解析
  与PSM包相比 PES包的解析要相对简洁一点 大致可以分成PES Header和PES Payload两部分，然后PES Header分成固定包头和可选包头两部分 PES包解析的复杂点在于对可选包头的解析 可选包头分为两种情况 下面开始对着标准详细介绍每个字节对应着什么信息（左边为字节数 右边为信息）

第一部分 固定包头（共六个字节）：

3字节 24bits------Packet start code prefix：包头起始码，固定为0x000001

1字节 8bits------Stream id：(UI)PES包中的负载流类型，一般视频为0xe0到0xEF，音频为0xc0到0xDF，占位8bit

2字节 16bits------PES packet length：(UI)PES包长度，包括此字节后的可选包头和负载的长度，占位16bit,当其为0时，需要根据下个PS包头起始码来确定PES包长度

第二部分 可选包头解析（分为两大部分）

   第一分类 可选包头：
接着固定包头后的两个bits 不是 ”10“ 字段 而是”00“字段  那么跟着固定包头后面的第三四个bits 代表着是否包含PTS DTS（10 代表有PTS 11代表有PTS DTS 不存在01字段）（根据跟在固定包头后的一个字节的前四个bits来进行区分后面字节的意义）
如果只有PTS 那么接下来五个字节是表示PTS内容的字段（五个字节的内容怎么代表PTS　再怎么计算出PTS　在说完第二种可选包头的分布中会介绍）
如果既有PTS又有DTS 那么接下来10个字节是表示PTS和DTS的内容字段（计算方式同五个字节的PTS计算）

  第二分类 可选包头：
接着固定包头后的两个bits是”10”分段 则划分为第二分类可选包头 大框架可以按照
8bits 一个字节（紧跟固定包头后的那个字节）
8bits 一个字节 标识各种flag
8bits 一个字节 PES_header_data_length
下面对着大框架来一 一解析每个bits的意义

第一部分：8bits 一个字节
2bits------固定字段 “10”

2bits------PES scrambling control：加密模式，占2bit；00未加密，01或10或11由用户定义，一般默认为00；

1bits------PES priority：有效负载的优先级，占位1bit；值为1比值为0的负载优先级高，一般默认为1；

1bits------Data alignment indicator：数据定位指示器，占位1bit

1bits------Copyright：版权信息，1为有版权，0无版权，占位1bit,默认值为0x00;

1bits------Original or copy：原始或备份，1为原始，0为备份，占位1bit;默认值为0x00;

第二部分：8bits 一个字节 标识各种flag
2bits------PTS_DTS_flags，PTS和DTS标志位，10表示首部有PTS字段，11表示有PTS和DTS字段，00表示都没有，01被禁止，不会出现此种情况,一般在分包时，第一个包为11，其他为0；

1bits------ESCR_flag，ESCR标志，占位1bit，1表示首部有ESCR字段，0则无此字段，默认为0；

1bits------S_rate_flag：ES_rate字段，占位1bit，1表示首部有此字段，0无此字段，默认为0；

1bits------DSM_trick_mode_flag：占位1bit，1表示有8位的DSM_trick_mode_flag字段，0无此字段，默认为0；

1bits------Additional_copy_info_flag：占位1bit，1表示首部有此字段，0表示无此字段，默认为0；

1bits------PES_CRC_flag：占位1bit,1表示PES分组有CRC字段，0无此字段,默认为0;

1bits------PES_extension_flag：占位1bit，扩展标志位，置1表示有扩展字段，0无此字段，默认为0

第三部分：8bits 一个字节 PES_header_data_length
PES首部中可选字段和填充字段的长度,占位8bit,可选字段的内容由上面7个flags来进行控制, 主要是PTS_DTS_flags控制的PTS和DTS字段，填充字节需要注意的是，当对原始流进行 PES 分组，尤其是需要将一帧信息断开分成多个 PES 分组时，
从第二个分组开始不需要 PTS，PES_header_data_length 和它前面的一个字节又都为 0x00，很可能与后面断开的数据组合形成 0x00 00 01 等类似的伪起始码或关键字，令解码端在收到流不完整时产生误判，因此填充字节 stuffing_byte 至少必须加入 1 byte 以确保这种误判不会发生。同时为了入一些私有信息，目前规定 stuffing_byte 至少必须加入 2byte。

第四节 PTS的计算和ES数据的长度计算
PTS/DTS 都是相对SCR(system-time)的时间戳，并不是绝对时间，以系统频率90000为单位 并且PTS/DTS的内容是从40byte中读取33byte来计算得来 下面详细介绍计算过程

一共40个byte 5个字节:
1.start_code: 4byte---起始码 根据第二部分的PTS_DTS_flags 来确定start_code的值 PTS_DTS_flags == ‘10’，则说明只有PTS，起始码为0010；若PTS_DTS_flags == ‘11’，则PTS和DTS都存在，PTS的起始码为0011，DTS的起始码为0001；(PTS的起始码后2个bit与flag相同)

2.PTS数据第一部分 PTS1---PTS部分的【32-30】3byte大小

3.marker_bit 1byte大小 标志位 用来分隔数据

4.PTS数据第二部分 PTS2---PTS部分的【29-15】15byte大小

5.marker_bit 1byte大小 标志位 用来分隔数据

6.PTS数据第三部分 PTS3---PTS部分的【14-0】15byte大小

7.marker_bit 1byte大小 标志位 用来分隔数据

综上 PTS数据分为三部分 PTS1【32-30】 PTS2【29-15】 PTS3【14-0】
计算公式：

PTS = （PTS1 & 0x0e) << 29 + (PTS2 & 0xfffe) << 14 + (PTS3 & 0xfffe ) >> 1

DTS规则与PTS一致，一般PES header data length是10+填充位，其他可选字段大都不存在，解封装的时候，先计算PES长度，再计算PES header data长度，最后计算出ES的长度及起始位置，计算工时如下：

ESlen = PESlen-2-1-pes_header_data_length

PES包头之后，紧跟着就是原始的视频帧数据(ES)或者音频数据

第五节 PS包头字段的封装和解析
PS头是对PES包的进一步封装，是将具有共同时间基准的一个或多个PES包组合而成的单一的数据流，PS流总是以0x000001BA开始，以0x000001B9结束，对于一个PS文件，有且只有一个结束码0x000001B9，不过对于网传的PS流，则应该是没有结束码的；具体PS包头字段组成顺序如下：

• pack_start_code:起始码，占位32bit，标识PS包的开始，固定为0x000001BA
• ‘01’字段：占位2bit
• SCR字段：占位46bit，其中包含42bit的SCR值和4个bit的marker_bit值；其中SCR值由system_clock_reference_base和system_clock_reference_extension两部分组成,字节顺序依次是：
  (1) system_clock_reference_base [32…30]：占位3bit
  (2) marker_bit：占位1bit
  (3) system_clock_reference_base [29…15]：占位15bit
  (4) marker_bit：占位1bit
  (5) system_clock_reference_base [14…0]：占位15bit
  (6) marker_bit：占位1bit
  (7) system_clock_reference_extension：占位9bit
  (8) marker_bit：占位1bit
• program_mux_rate字段：速率值字段，占位22bit，正整数，表示P-STD接收此字段所在包的PS流的速率；这个值以每秒50字节作为单位；禁止0值；
• Marker_bit：标记字段，占位1bit，固定为’1’；
• Marker_bit：标记字段，占位1bit，固定为’1’；
• Reserved字段：保留字段，占位5bit；
• pack_stuffing_length字段：长度字段，占位3bit；规定了此字段之后填充字段的长度；
• stuffing_byte：填充字段，固定为0xFF；长度由前一字段确定；
