一、两个Toroidal面模拟柱透镜
使用Toroidal可以使平行光束在子午光线（沿Y轴）汇聚成一条直线，而弧矢光线（沿X轴）保持不变。但是高斯光束通过柱透镜时会产生不均匀分布的直线
系统参数：入瞳直径0.8，波长F,D,C

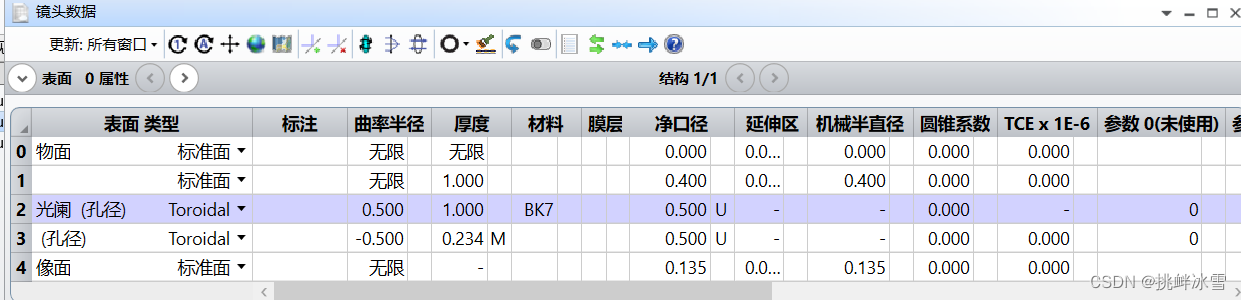

镜头数据如图，插入两个Toroidal面，2面的归一化半径设为100

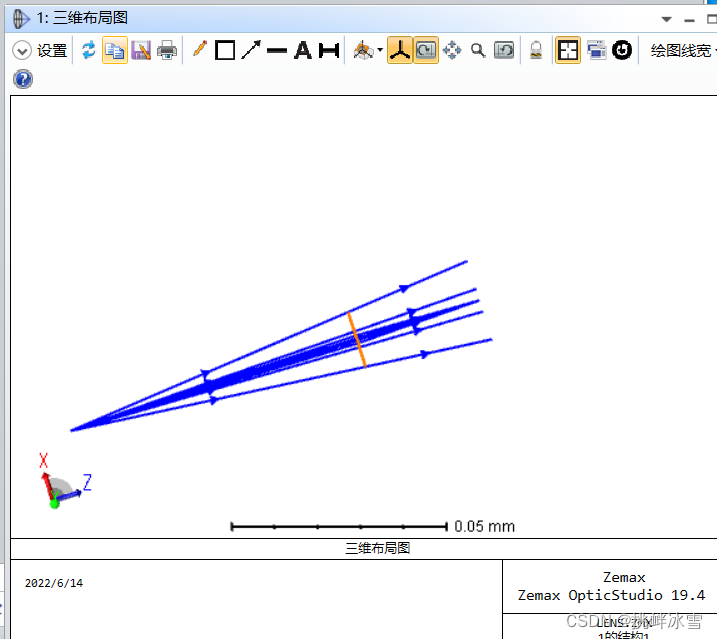

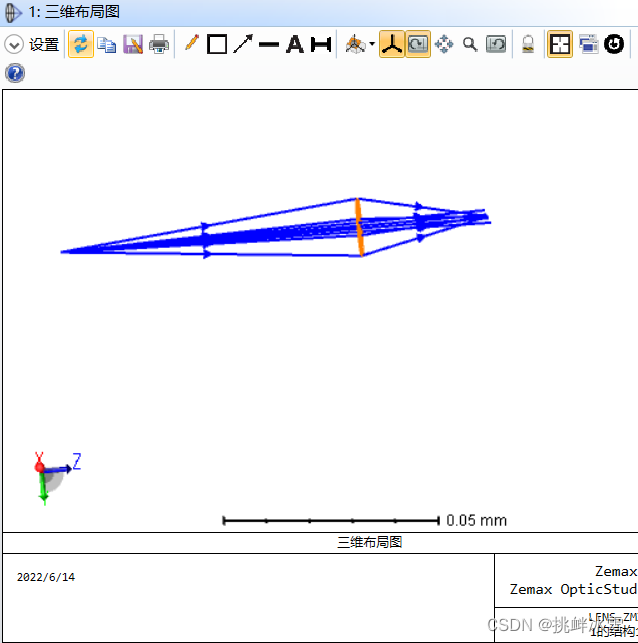

查看3d图

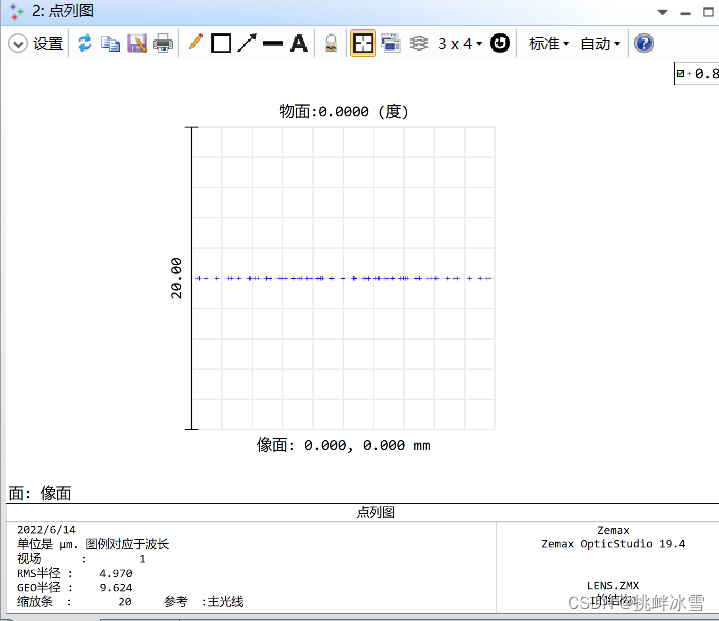

查看点列图

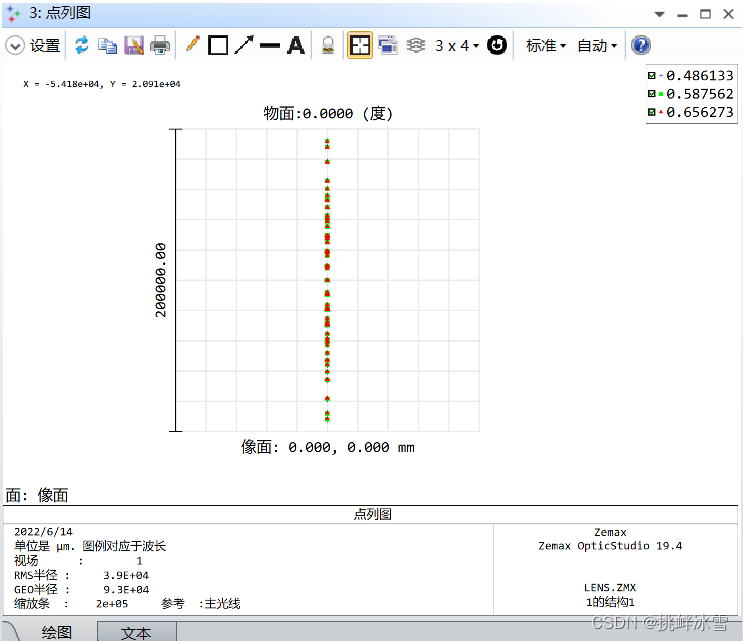

将像面距离改为100，即面3的厚度。可以发现光斑从横线变为竖线了。但是注意比例尺变大了很多

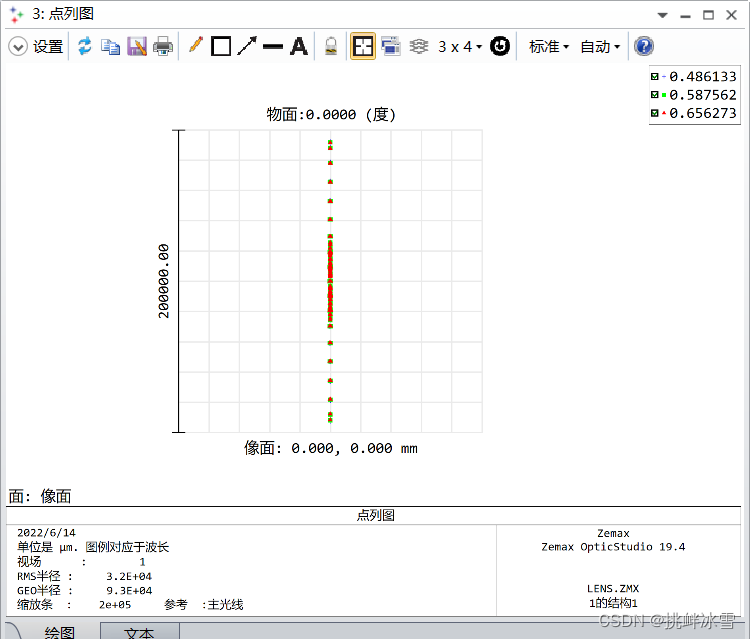

在左侧的系统孔径中将切趾类型改为高斯，切趾因子为3，可以发现光线已不均匀
二、理想柱透镜模拟LD激光器
LD激光器是由垂直于PN结的平面构成F-P腔。激光二极管由于PN结位置不同行成两个方向的发散角，平行于PN结的方向为慢轴，垂直于PN结为快轴，快轴发散角要大于慢轴，一般为2-3倍
要求：快轴半发散角θy=12.5°，慢轴半发散角θx=5.5°，像散 t=0.1mm
计算：放大率M=tanθx / tanθy=0.43，t1=t /（M+1）=0.0699，t2=Mt /（M+1）=0.03
光焦度φ=(M+1)^2 / Mt =47.556
仿真：系统波长0.808um，孔径类型选择NA(NA=nsinθx，n为空气折射率取1)，切趾类型高斯，因子0.3466（这样在NA=0.0958处强度刚好为1/2）

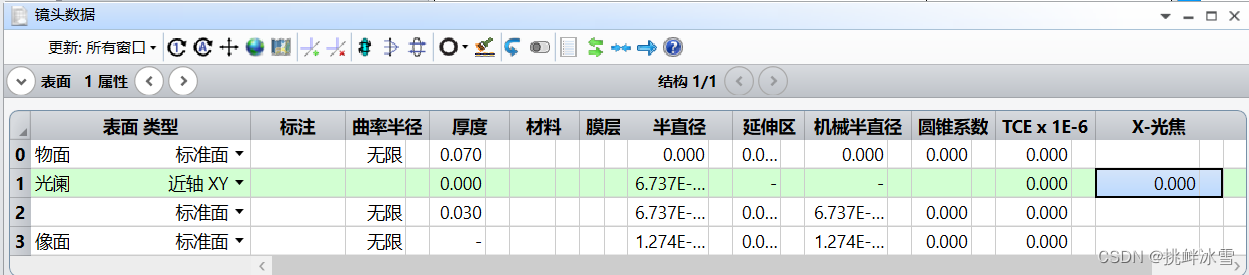

物面到1面距离为t1=0.0699，1面的X-光焦为0，Y-光焦为47.556，第一面到第二面距离0.03
点列图

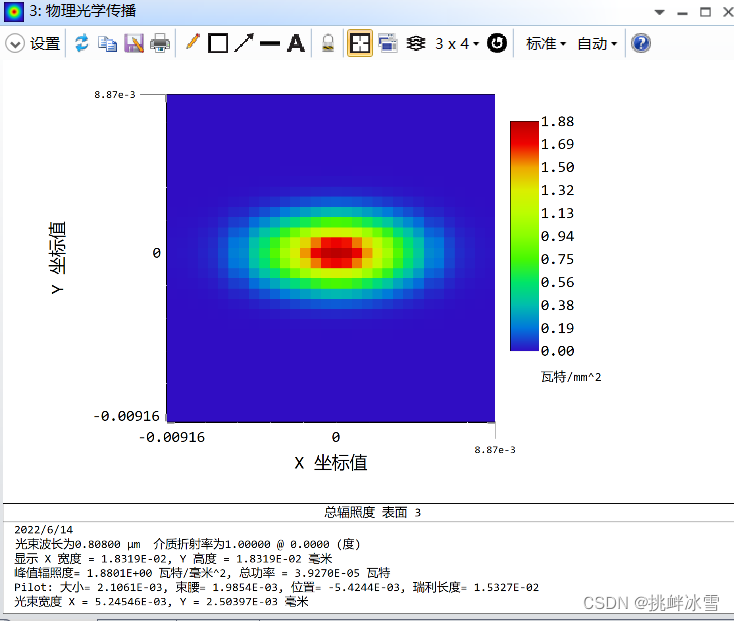

物理光学
X方向的发光点是在第0面，而Y方向的发光点是在第一面开始t2的位置上
