一、产品简介

MQ3是汉威电子出品的乙醇传感器，它有快速相应、高敏感度、稳定、寿命长以及外围电路简单等多个优点，常用于酒精监测、呼吸分析仪等场景。

引脚定义

VCC: 3.3V
A0: ADC
D0: GPIO
GND: 电源地

二、技术参数

预热时间:不少于48小时
监测乙醇浓度范围:0.05mg/L - 10mg/L
使用温度范围: -10 - 50摄氏度

三、软件接口

MQ3驱动下载

MQ3(adcObj) - 创建MQ3驱动对象

函数原型:

mq3Obj = MQ3(adcObj)

参数说明:
| 参数 | 类型 | 必选参数？ | 说明 |
| — | — | — | — |
| adcObj | ADC | 是 | 传入ADC对象 |
返回值:
创建对象成功，返回MQ3对象；MQ3对象创建失败，抛出Exception
示例代码:

from machine import ADC, Pin import mq3 # MQ3乙醇传感器驱动库 # 初始化ADC类型的设备 adcObj = ADC(Pin(32)) mq3Obj = mq3.MQ3(adcObj)

讯享网

输出:
无

getVoltage - 测量乙醇浓度电压值

函数功能:
量测乙醇并返回测量结果
函数原型:

MQ3.getVoltage()

参数说明:
无
返回值:
成功返回温度测量结果（数据类型：浮点型；单位：mV）；失败抛出Exception
示例:

讯享网from machine import ADC, Pin import mq3 # MQ3乙醇传感器驱动库 # 初始化ADC类型的设备 adcObj = ADC(Pin(32)) mq3Obj = mq3.MQ3(adcObj) while True: voltage = mq3Obj.getVoltage() print("voltage:%d" % voltage) sleep_ms(500)

输出:

voltage: 800.0

四、接口案例

代码:

讯享网# Python代码 from machine import ADC, Pin import mq3 # MQ3乙醇传感器驱动库 import utime # 延时API所在组件 # 初始化ADC类型的设备 adcObj = ADC(Pin(32)) mq3Obj = mq3.MQ3(adcObj) while True: voltage = mq3Obj.getVoltage() print("voltage:%d" % voltage) utime.sleep_ms(500)

输出：

... Testing mq3 ... voltage: 500 ...

五、通信协议

主控芯片通过ADC读取MQ3传感器的乙醇数据。

六、工作原理

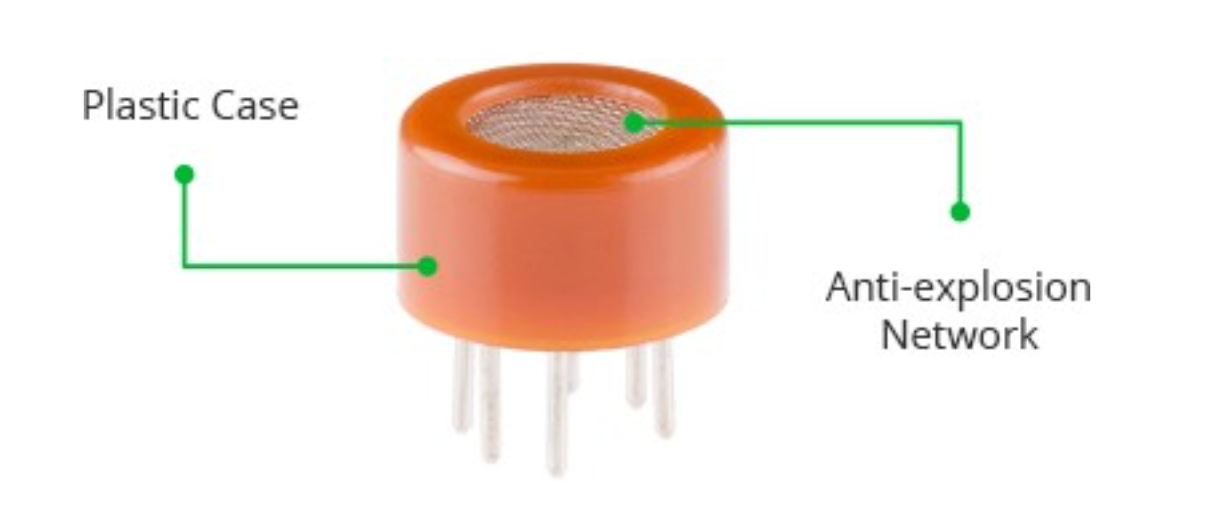

mq-3 需要预热，从下面对结构图中可以看到它周围有两层叫做防爆网的钢罩，这样可以确保当我们测量乙醇浓度的时候传感器不会发生爆炸。

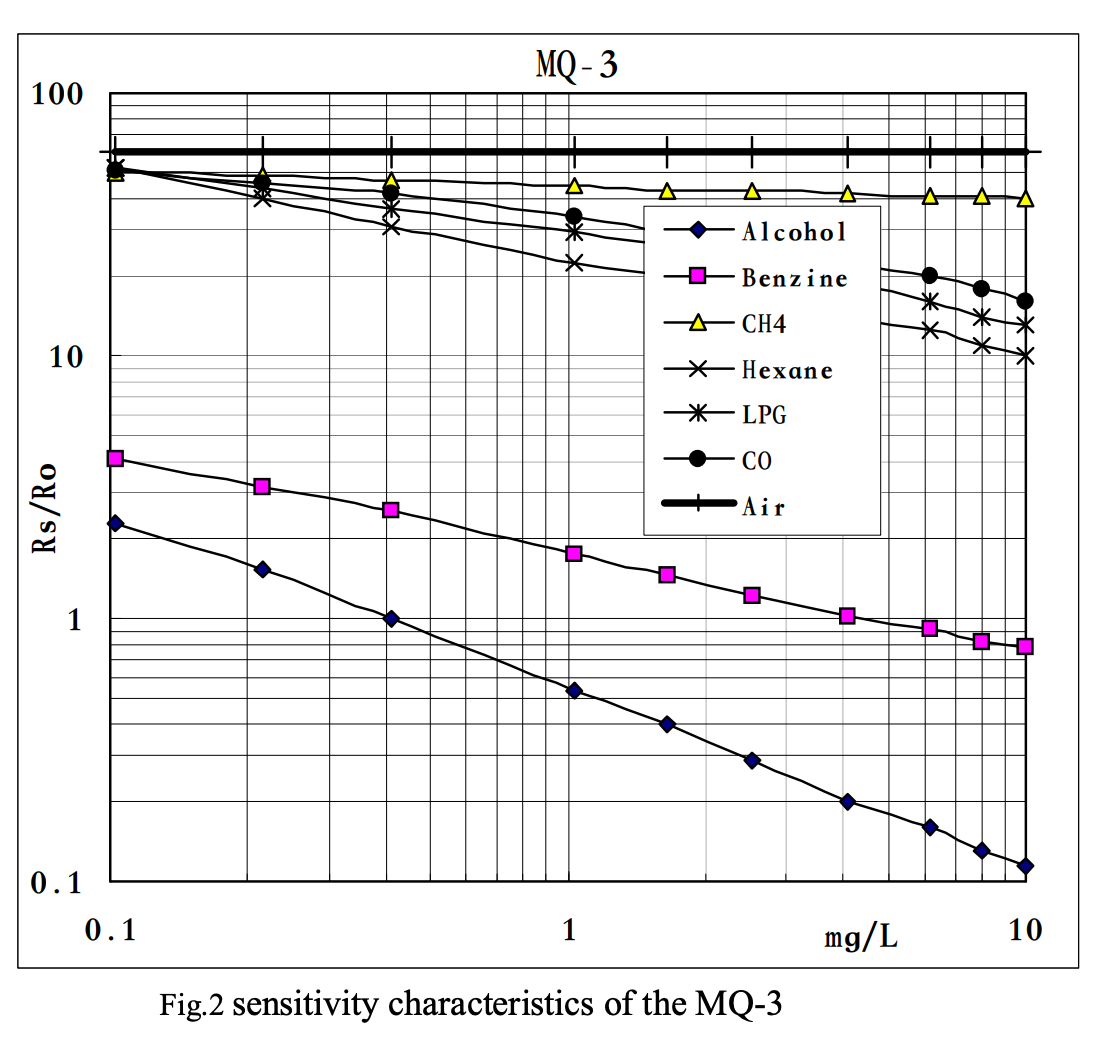

从下图可以看到mq-3内部集成的乙醇传感器对乙醇最敏感，并且随着乙醇浓度的升高，乙醇传感器的电阻会变小。
