CS5262功能介绍

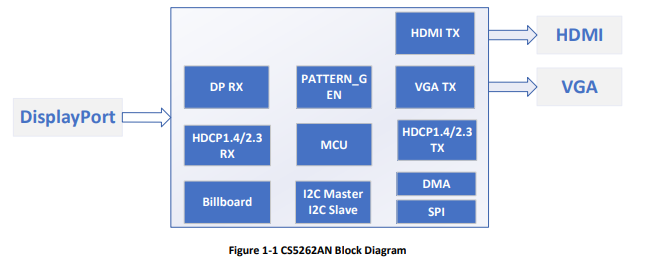

Capstone CS5262是一款高性能DP1.4到HDMI2.0b和VGA转换器，设计用于将DP1.4信号源连接到HDMI2.0接收器。CS5262AN集成了DP1.4兼容接收机和HDMI2.0兼容接收机发射机和VGA输出接口。
DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。
HDMI接口包括4个***S时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz和UHD 4k 60Hz格式的视频分辨率。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5262AN允许安全传输受保护的内容。嵌入式密钥可提供高级别的HDCP密钥安全性。
CS5262AN是一种高度集成的单芯片，适用于多个细分市场和显示应用，如DP端口、扩展底座等。
CS5262参数特性
VESA DisplayPort TM（DP）v1.4兼容接收机
HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。
内置振荡器，无需外部晶体
嵌入式MCU和SPI-flash
嵌入式V-sync/H-sync缓冲区
嵌入式EDID（如果终端设备没有，CS5262AN将响应EDID）
支持HDCP1.4和HDCP2.3，带片上键以支持HDCP中继器。
支持RGB4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc
192KHz x8通道的音频采样率
LPCM和压缩音频编码格式
用于芯片控制的辅助通道、I2C主机接口
DisplayPort输入（接收器）
VESA DisplayPort TM v1.4兼容。支持4lan。
高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道
支持热插拔检测（HPD）
HDMI数字输出
HDMI 2.0b兼容
每个通道的数据速率高达6-Gbps
支持高达3840x2160@60Hz 或者4096x2160@60Hz
音频流处理
LPCM和压缩音频编码格式
192k Hz x8通道的音频采样率支持高动态范围（HDR）元数据处理
VGA输出接口
时钟频率高达210MHz的三重8位DAC（数模转换器）
支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x1152x60（缩小消隐）和2048x1536x60（减少消隐）
嵌入式V-sync/H-sync缓冲区
符合VESAVSIS v1r2
支持I2C主从高达400 kHz。
HBM 4KV用于连接器引脚
8*8mm QFN68，带e-Pad
电力与技术
5V/1.0V系统电压，集成3.3V LDO。

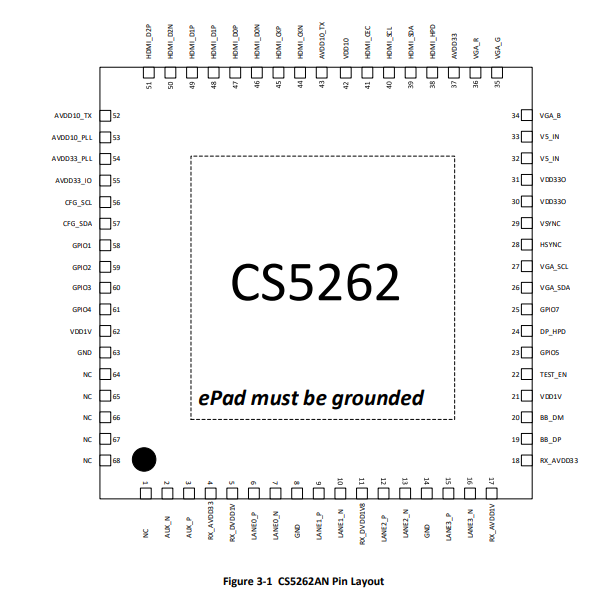

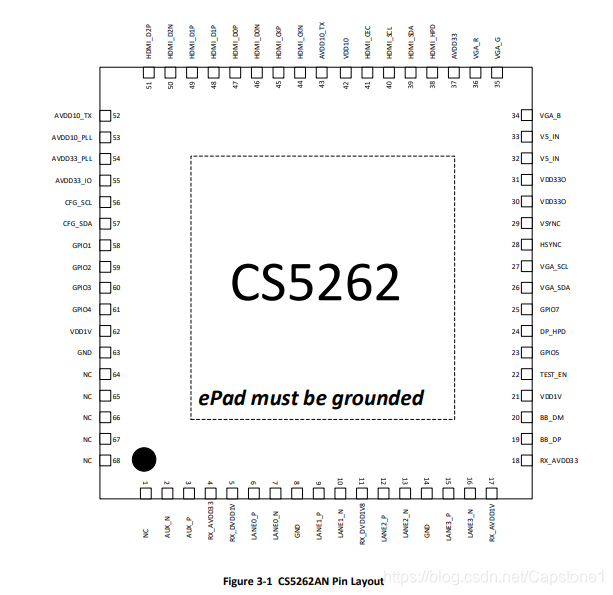

CS5262管脚配置和封装方式：

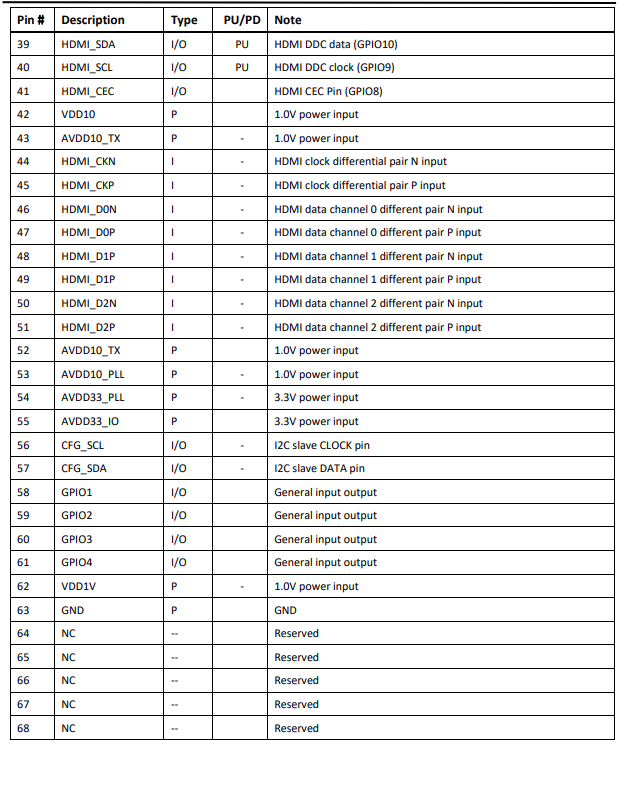

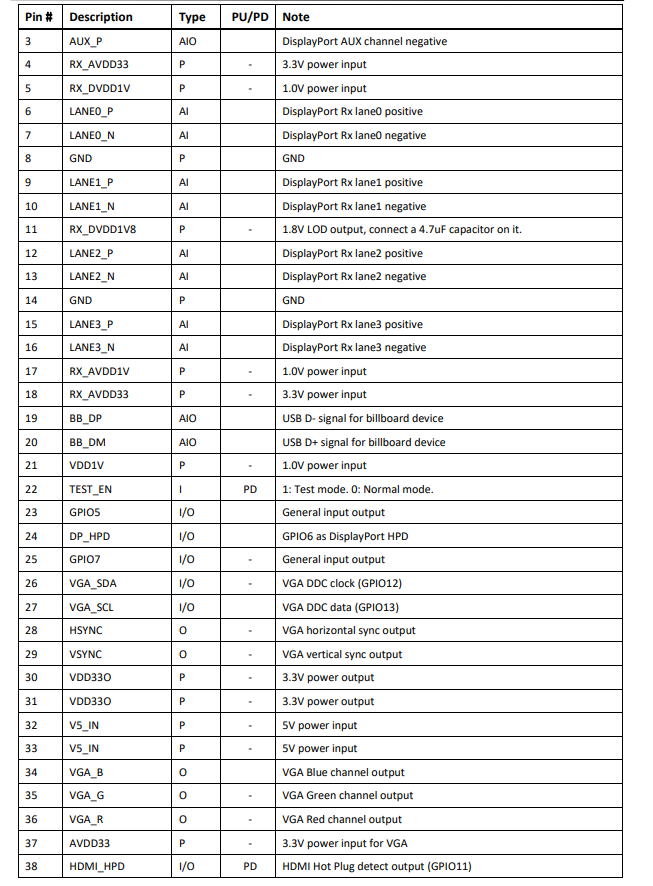

3.2CS5262管脚说明
四、电气规范
4.1绝对最大条件
如果违反绝对最大条件，可能会发生永久性损坏。功能要求见第4.2节
操作极限。
表4-1绝对最大条件
1.最大260°C可保证最多8秒的焊接时间。
4.2操作条件

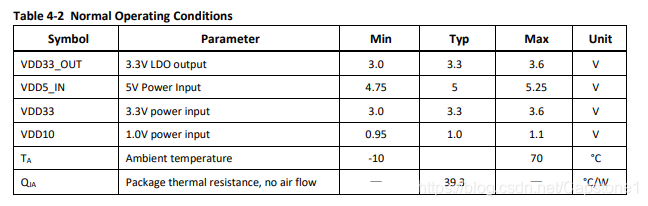

表4-2正常运行条件
4.3电气规范

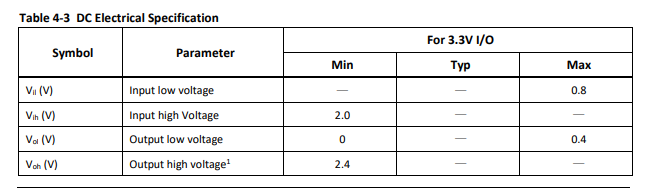

表4-3直流电气规范
五、包装规格

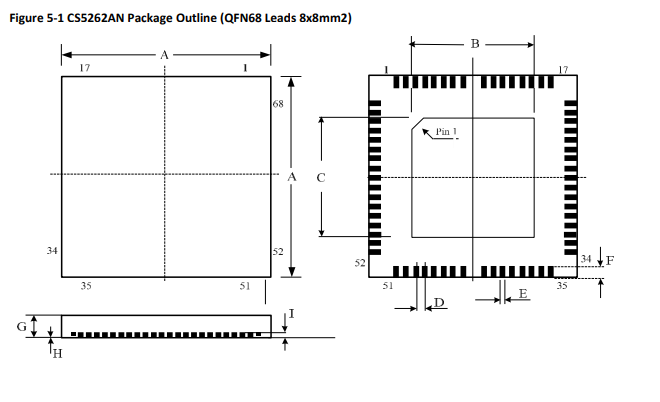

图5-1 CS5262AN封装外形（QFN68引线8x8mm2）

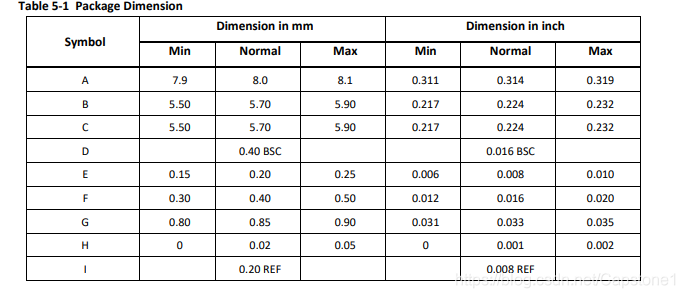

表5-1包装尺寸
六、订购信息
可以使用表6-1中的零件号订购CS5262AN。
表6-1 CS5262AN订购信息
