前言

最近博主在逛哔哩哔哩的时候，偶然看到一个关于按键消抖的讲解，进去一听发现竟然越听越糊涂，后面请教许多大佬才有了一点点理解，现分享出来，如果有不对的地方，大家请多多批评。

为什么要消抖

机械触点在活动时，弹片有可能存在几次连续的抖动，从而产生不必要的脉冲信号，这就可能造成单片机的误判。消抖就是要尽可能的减少这种误判的可能，消抖常见的手段是软件消抖和硬件消抖。

软件消抖

首先是软件代码消抖
在这里插入图片描述
讯享网
通过读取按键值是否发生变化，然后延时一段时间，去跳过机械弹片抖动的时间，然后再次判断，如果确认发生了变化，则证明按键被按下。
软件消抖的好处是不需要多余材料去处理，通过代码延时就可以将抖动时间给跳过，但是延时操作会造成cpu资源的浪费，如果对时间要求比较高的情况下，就不太适用了。

硬件消抖

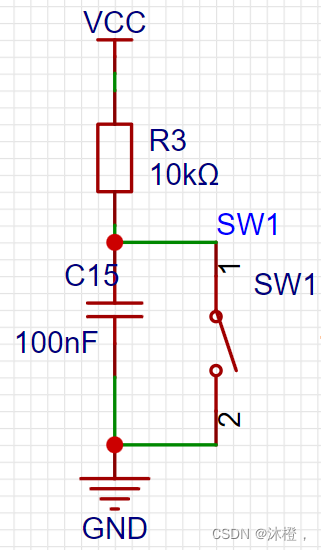

在这里插入图片描述
这是一个最常见的硬件消抖电路，通过一个电阻和一个电容对按键进行消抖，最开始博主只是拿来用，没有去研究过它的工作原理，导致在看别人讲解的时候一团雾水。现在博主就来分析一下这个电路是如何去除按键抖动的。
机械触点的抖动主要在两个部分，按下按键的时候以及松开按键的时候，这里就需要我们分两个部分来考虑。

首先是按下按键的时候

其次是松开按键的时候

当我们松开按键，按键这一条线是断开的，这时，电流开始流入电容，对电容进行充电，又是因为上拉电阻足够大，电流很小，充电的时间是比较长的，这个时候，电容充电的时候会和按键松开时抖动的时间进行重合，最终，当电容充电到高电平，按键的抖动时间也基本结束了。
