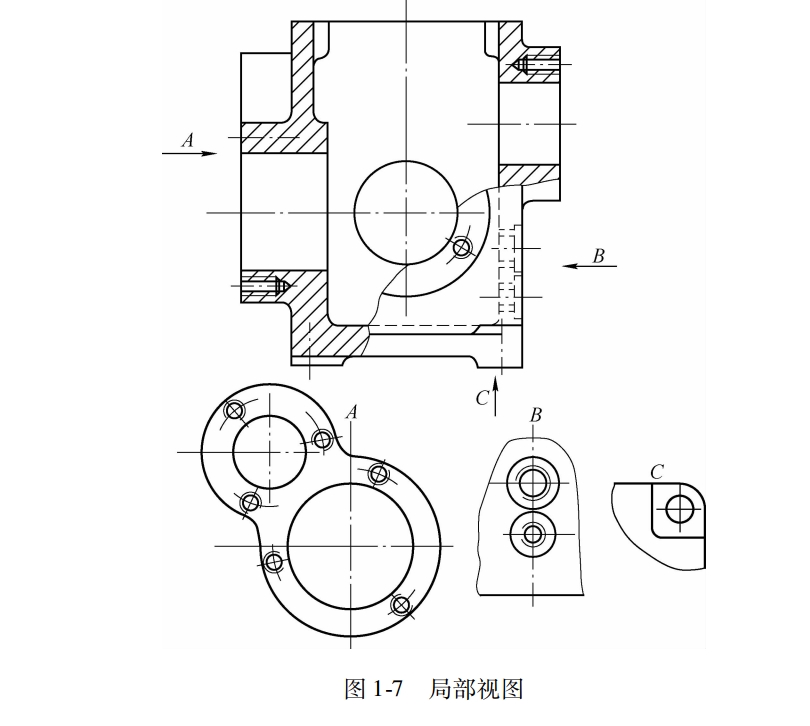

2）表达零件的局部形状时，可只画出局部视图，如图1-7所示。
解读机械图样——局部视图

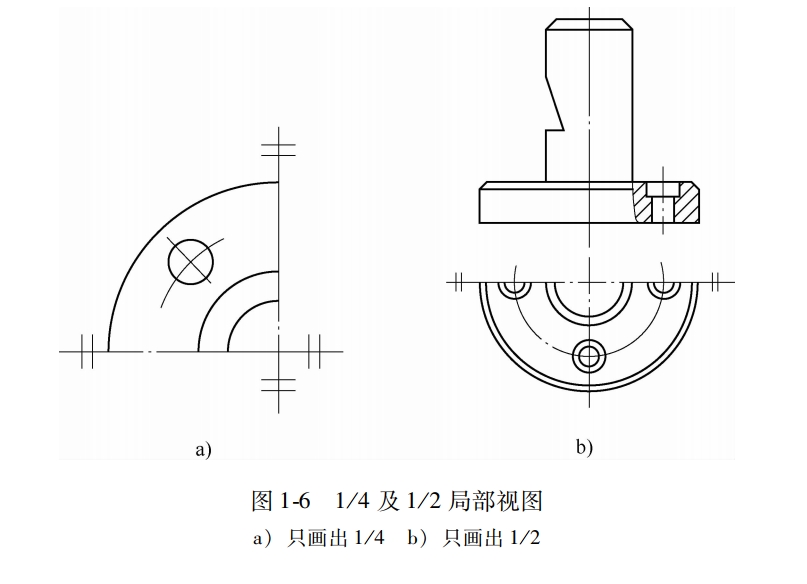

解读机械图样——局部视图将零件的某一部分向基本投影面投射得到的视图叫做局部视图 局部视图的应用有以下两种情况 1 为了节省绘图时间和图幅 对称构件或零件的视图可只画 1 2 或 14 并在对称中心线两端面画出两条与其垂直的平行细实线 如图 1 6 所示 2 表达零件的局部形状时 可只画出局部视图
