2025年[BMC][IPMI] 快速理解 FRU 和 VPD

科技前沿 • 2025-02-05 16:01 • 阅读 34

大家好，我是讯享网，很高兴认识大家。

FRU(Field Replace Unit, 现场可更换单元)。一般都是用在伺服器上的一些可更换的元件。例如主机板、电源供应器、风扇等，如果它是一个FRU就能直接快速更换。

一般的伺服器产品中，都会把FRU的资讯烧入在非挥发记忆体中(例如EEPROM)，有些公司会把这些资讯称作为VPD (Vital product data , 重要产品数据)，有些直接称作FRU data，这就看习惯。

我们可以透过读取FRU 得到该元件的厂商，产品编号等讯息。

例如在伺服器主版上，通常会有一颗EEPROM存放主机板的FRU的资讯(版厂，或是产品编号...)，可以透过BMC去读取，而英特尔有定义存放在EEPROM里的FRU标准格式，这篇文章主要是介绍FRU Data标准格式的填写与解析

Platform Management FRU Information Storage Definition v1.0 rev. 1.2 (intel.com)
讯享网https://www.intel.com/content/dam/www/public/us/en/documents/product-briefs/platform-management-fru-document-rev-1-2-feb-2013.pdf以下图片取自英特尔文件

FRU data的长度和offset会随着内容而变化，内容是由底下六个区域组合而成的，除了Common Header以外，其他区域都是可要可不要的

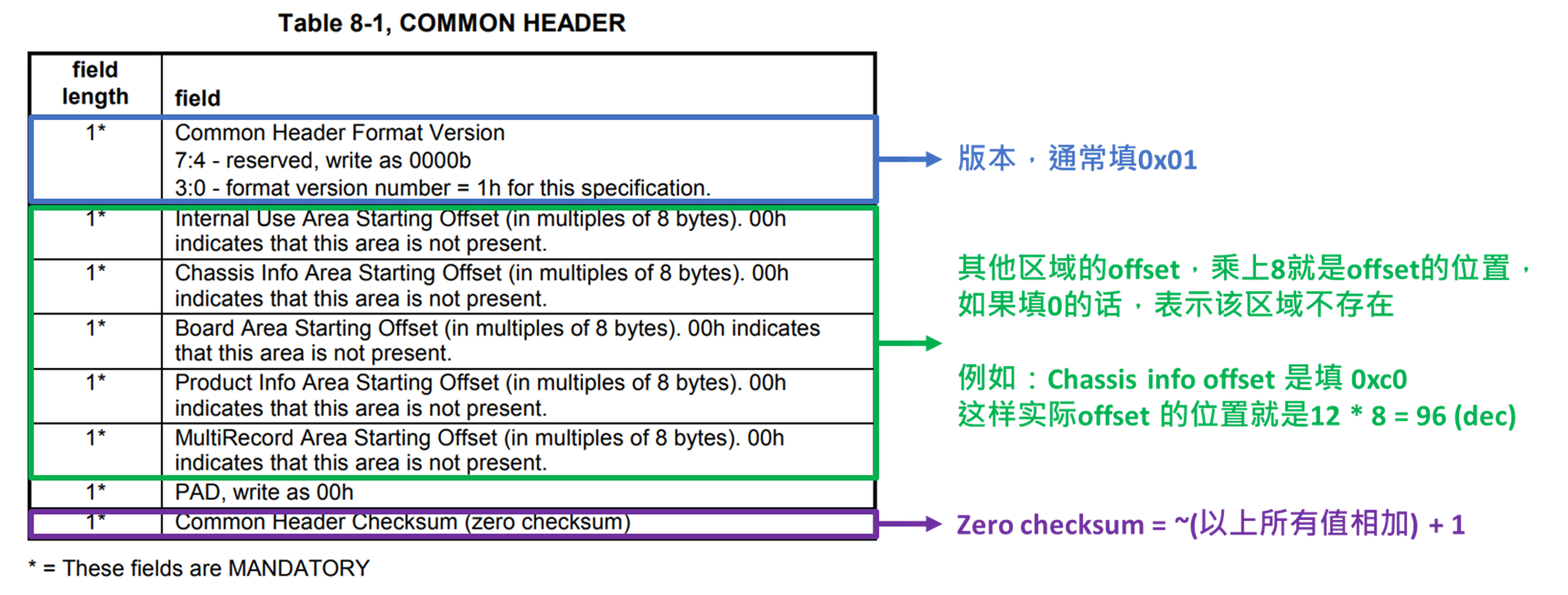

Common Header	这个栏位是一定会存在的，用于定义其他区域的offset
Internal Use Area	通常保留给firmware做非挥发记忆体使用
Chassis Info Area	如名，是纪录chassis的相关资讯，系统上只能拥有一个这个区域
Board Info Area	Board info，如打板日期、板厂、S/N number...等
Product Info Area	如果FRU本身就是个产品，就会有这个区域。 OEM - customer definable (70 available)
MultiRecord Info Area	MultiRecord信息区域提供了一种扩展FRU信息规范以覆盖新的信息类型而又不影响现有区域定义的机制。
