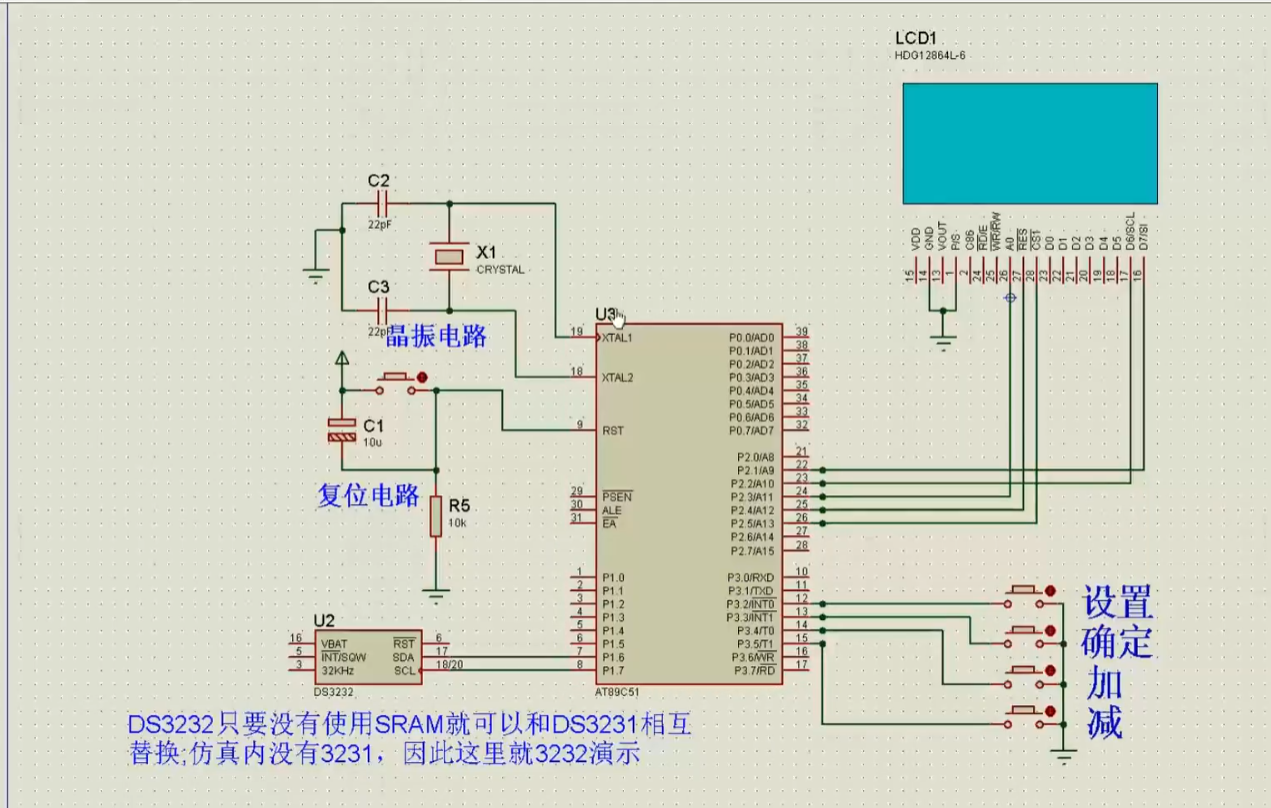

仿真图：

讯享网

功能简介：

单片机采用AT89C51，最小系统由晶振和复位电路组成
液晶显示采用LCD12864用于显示该项目的参数信息
四个功能按键，分别是设置、加、减和确认按键
仿真内时钟芯片采用DS3232，在没有使用SRAM的前提下，DS3232可以和DS3231互换

芯片特点：

DS3232特点：
DS3232是Maxim Integrated（现已更名为Maxim Integrated）公司生产的一款实时时钟（Real-Time Clock，RTC）芯片。以下是DS3232的一些特点：

1. 高精度计时：DS3232采用温度补偿的晶体振荡器，可以提供非常准确的时间计时，精度可达到±2分钟/年。
2. 低功耗设计：它采用低功耗时钟模式，在电池供电模式下仅需消耗少量电流，适用于对功耗要求较高的应用。
3. 温度补偿：DS3232具有温度传感器，可以实时监测环境温度，并通过温度补偿技术对时钟的频率进行精确调整，以确保时间的准确性。
4. 时钟和日历功能：它提供完整的时钟和日历功能，包括年、月、日、时、分和秒的计时，以及闰年判断和闹钟功能等。
5. 多种接口：DS3232支持I2C（TWI）和SPI接口，可以与主控器件（如微处理器、微控制器）进行通信和数据交互。
6. 电池备份：该芯片支持电池备份，可以使用外部电池供电以保持时钟数据的持久保存，在主电源断电时仍能正常工作。
7. 集成温度补偿充电器：DS3232集成了温度补偿充电器电路，可实现对外部电池的智能充电和管理。
8. 高可靠性和稳定性：DS3232采用工业级温度范围内的测试和质量控制，能够提供稳定可靠的性能。

主程序：

#include <reg52.H> #include "12864.h" #include "1302.h" #include "wenzi.h" #define uchar unsigned char #define uint unsigned int //===============接口定义=============== sbit key1 = P3^2; //确定/设置 按键 sbit key2 = P3^3; //减 键 sbit key3 = P3^4; //加 键 sbit key4 = P3^5; //返回键 sbit LED = P2^0; //背光 sbit beep = P2^1; //喇叭 sbit GY=P3^7; //====================================== uchar year,month,date,xq,hour,minute,second,shi,ge,ge1,shi1,ddd; //时间/闹钟相关 uchar t_ss,t_ss1,t_mm,t_hh,t_dd,t_xq,t_yf,t_yy; //走时变量 uchar idata t,danian; //农历 t:节日显示跳转时间 danian判断12月份大小月 bit idata f0,f1,f2,f3; //反白相关标志 uchar idata setk,setc; uchar e,k,n; uchar idata kk,kk1,bgk,bsj,bld; bit idata w; uchar idata ta,tb; bit idata dinga; //==============延时函数=================== void Delay(int num) { while(num--) ; } //============反白标志================ void f_qc(void) { f0=f1=f2=f3=0; } void displaytime(void) { year=read_random(DS3231_YEAR);//调用3231时钟数据中的年数据，从地址0x8d中 WRITE_STRING(3,0,0,year/10,0); WRITE_STRING(3,1,0,year%10,0); WRITE_STRING(3,1,1,8,0); //年 month=read_random(DS3231_MONTH);//调用3231时钟数据中的月数据，从地址0x05中 WRITE_STRING(3,4,0,month/10,0); WRITE_STRING(3,5,0,month%10,0); WRITE_STRING(3,3,1,7,0); //月 date=read_random(DS3231_DAY);//从3231芯片中读取日数据，从地址0x04中 WRITE_STRING(3,8,0,date/10,0); WRITE_STRING(3,9,0,date%10,0); WRITE_STRING(3,5,1,6,0); //日 xq=read_random(DS3231_WEEK);//从3231芯片中读取日数据，从地址0x04中 WRITE_STRING(3,7,1,xq-1,0); //小时 hour =read_random(DS3231_HOUR); //从3231芯片中读取小时数据，从地址0x02中 WRITE_STRING(0,0,2,hour/10,0); WRITE_STRING(0,1,2,hour%10,0); WRITE_STRING(0,2,2,10,0); //时 //分钟 minute= read_random(DS3231_MINUTE); //从3231芯片中读取分钟数据，从地址0x01中 WRITE_STRING(0,3,2,minute/10,0); WRITE_STRING(0,4,2,minute%10,0); WRITE_STRING(0,5,2,10,0); //分 //秒钟 second =read_random(DS3231_SECOND); //从3231芯片中读取秒钟数据，从地址0x01中 WRITE_STRING(0,6,2,second/10,0); WRITE_STRING(0,7,2,second%10,0); //WRITE_STRING(3,7,1,xq,c); } void Set_time(uchar sel) { signed char address,item; signed char max,mini; if(sel==0) {WRITE_STRING(2,7,1,8,0);address=DS3231_YEAR; max=99; mini=0;} //年????? if(sel==1) {WRITE_STRING(2,7,1,7,0);address=DS3231_MONTH; max=12; mini=1;} //月 if(sel==2) {WRITE_STRING(2,7,1,6,0);address=DS3231_DAY; max=31; mini=1;} //日 if(sel==3) {WRITE_STRING(2,7,1,9,0);address=DS3231_WEEK; max=7;mini=1;}//星 if(sel==4) {WRITE_STRING(2,7,1,11,0);address=DS3231_HOUR; max=23;mini=0;}//时 if(sel==5) {WRITE_STRING(2,7,1,12,0);address=DS3231_MINUTE; max=59;mini=0;}//钟 //读取3231某地址上的数值转换成10进制赋给item item=(read_random(address)); if(key3 == 0){item++;} if(key4 == 0){item--;} if(item>max) item=mini; if(item<mini) item=max; //write_byte(0, 0x98);//允许写操作 write_byte(address,(item/10)*16+item%10);//转换成10进制写入3231 // write_byte(0x8e,0x80);//写保护，禁止写操作 DelayM(20); displaytime(); } void main() { uchar e=0; LCD_ST7565_INIT(); //液晶初始化 Lcd12864_ClearScreen(); //清屏 while(1) { if(w==0) { displaytime();//显示时间 } //正常走时 else {} //否则启动调时 //设置键------------------------------------------------------------------------ if (key1 == 0) // 设置时间 { DelayM(20); //按键消抖 if(key1 == 0 && w == 1) //当是调时状态 本键用于调整下一项 { e++; if (e >= 6 ){e = 0;} Set_time(e); //调整 } if(key1 == 0 && w == 0) //当是正常状态时就进入调时状态 { Lcd12864_ClearScreen(); //清屏 w=1; //进入调时 Set_time(e); //调整 } while(key1 == 0); //等待键松开 } //确认,返回键------------------------------------------------------------------- if (key2 == 0) //在调时状态时就退出调时 { DelayM(20); //按键消抖 if(key2 == 0 && w == 1) { w = 0; //退出调时 e = 0; //"下一项"计数器清0 } if(key2 == 0 && w == 0) { Lcd12864_ClearScreen(); //清屏 while(key2 == 0); } Lcd12864_ClearScreen(); //清屏 displaytime(); //显示时间 while(key2 == 0); } //加调整------------------------------------------------------------------------ if (key3 == 0 && w == 1) { DelayM(20); if(key3 == 0 && w == 1) { Set_time(e); } while(key3 == 0); } //减调整------------------------------------------------------------------------ if (key4 == 0 && w == 1) { DelayM(20); if(key4 == 0 && w == 1) { Set_time(e); } while(key4 == 0); } } /*液晶背光控制，按一下亮，再按一下灭---------------------------------------- if(K5 == 0) { DelayM(20); q = ~q; //标志位取反 if(q){BLK = BLK | 1;} else {BLK = BLK & 0;} while(K5 == 0); } */ }

设计文件：

链接：https://pan.baidu.com/s/1vZ5eASNl7_BkiBAi91vtdA?pwd=19ks
