防火墙双机热备简单实验

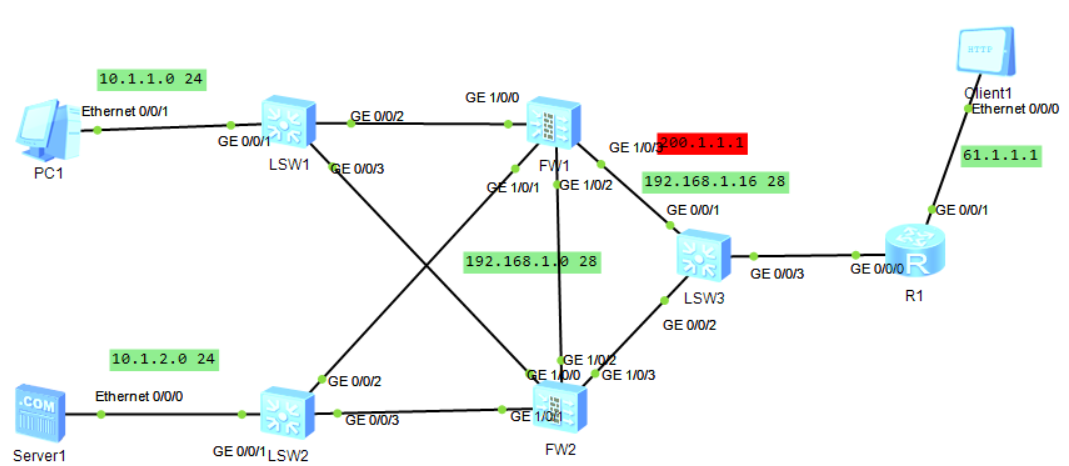

实验topo:

在这里插入图片描述
讯享网

实验目的:

  1. 熟悉双机热备原理
  2. 双机热备组网规划

实验需求:

  1. 企业部署双机热备,上下行接交换机主备模式组网;
  2. 用户业务网段为10.1.1.0/24,服务器业务网段为10.1.2.0/24;
  3. 心跳链路属于192.168.1.0/28,上行互联网网段为192.168.1.16/28
  4. 现在只申请了一个公网IP地址200.1.1.1/28
  5. FW1为主墙,实现内网用户访问ISP,实现外网用户访问内网服务器

配置思路:

1.两个防火墙各接口配置相应的地址,并且加入区域(因为备墙要同步主设备的配置,所以主和备的接口使用要一致):

interface GigabitEthernet1/0/0 ip address 10.1.1.1 255.255.255.0 # interface GigabitEthernet1/0/1 ip address 10.1.2.1 255.255.255.0 # interface GigabitEthernet1/0/2 ip address 192.168.1.1 255.255.255.240 # interface GigabitEthernet1/0/3 ip address 192.168.1.17 255.255.255.240 #

讯享网

2.FW1的G1/0/0口和FW2的G1/0/0口进行VRRP,虚拟一个上行链路的网关:

讯享网FW1(主墙)interface GigabitEthernet1/0/0 vrrp vrid 1 virtual-ip 10.1.1.254 active # FW2(备墙)interface GigabitEthernet1/0/0 vrrp vrid 1 virtual-ip 10.1.1.254 standby #

3.FW1的G1/0/1口和FW2的G1/0/1口进行VRRP,虚拟一个下行链路的网关:

FW1(主墙)interface GigabitEthernet1/0/1 vrrp vrid 2 virtual-ip 10.1.2.254 active # FW2(备墙)interface GigabitEthernet1/0/1 vrrp vrid 2 virtual-ip 10.1.2.254 standby #

4.FW1的G1/0/3口和FW2的G1/0/3口进行VRRP,虚拟一个公网地址访问ISP,要注意:当VRRP虚拟地址和接口地址不在同一网段时,需要加掩码

讯享网FW1(主墙)interface GigabitEthernet1/0/3 vrrp vrid 3 virtual-ip 200.1.1.1 28 active # FW2(备墙)interface GigabitEthernet1/0/3 vrrp vrid 3 virtual-ip 200.1.1.1 28 standby #

5.开启防火墙的HRP功能并配置出接口和对端地址(双机热备功能):

FW1(主墙): hrp enable hrp interface GigabitEthernet1/0/2 remote 192.168.1.2 # FW2(备墙): hrp enable hrp interface GigabitEthernet1/0/2 remote 192.168.1.1 #

6.执行上述步骤后,FW1和FW2会比较出主墙和备墙,同时也会有相应的变化:

讯享网HRP_M[fw1] ---主墙 HRP_S[fw2] ---备墙

7.在FW1上写安全策略,FW2会自动同步FW1的配置:

security-policy default action permit rule name a1 source-zone trust destination-zone untrust action permit

8.写一个address-group放公网地址,并用nat-policy调用,这里注意一个问题,address-group里面的地址必须和公网地址再同一个网段,否则不通

讯享网nat address-group nt10 0 mode pat section 0 200.1.1.3 200.1.1.4 nat-policy rule name a1 source-zone trust destination-zone untrust action nat address-group nt10

9.只写nat-policy后是不可以通信的,还需要一条静态路由指向ISP,注意:静态路由不会被同步,所以需要给两个防火墙单独写默认

FW1: ip route-static 0.0.0.0 0.0.0.0 200.1.1.2 FW2: ip route-static 0.0.0.0 0.0.0.0 200.1.1.2

10.外网用户要访问内网服务器,需要将内网服务器映射出去:

讯享网FW1: nat server ser1 0 global 200.1.1.5 inside 10.1.2.3

实验结果:

PC1访问外网:
PC>ping 200.1.1.2 Ping 200.1.1.2: 32 data bytes, Press Ctrl_C to break From 200.1.1.2: bytes=32 seq=1 ttl=254 time=62 ms From 200.1.1.2: bytes=32 seq=2 ttl=254 time=63 ms From 200.1.1.2: bytes=32 seq=3 ttl=254 time=62 ms From 200.1.1.2: bytes=32 seq=4 ttl=254 time=63 ms From 200.1.1.2: bytes=32 seq=5 ttl=254 time=62 ms

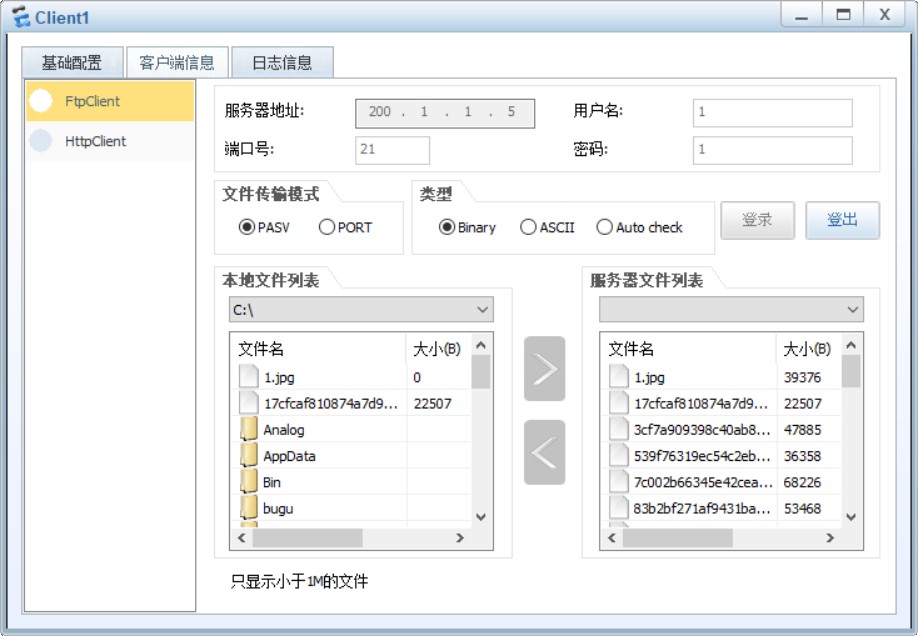

外网用户访问内网服务器:
