道路横断面土方计算俗称“戴帽子”，具体指在外业横断面原始地形图测量完成后，标上设计的路基横断面，用来计算工程量。那么我们以终为始思考，横断面土方计算涉及路基设计线和外业横断面地面线，对于施工单位测量员来说只需要采集外业横断面线，路基设计线已经由设计提供的图纸明确了，所以对于测量来员来说横断面土方计算可以分为两步：
①路基设计线编辑
②外业横断面地面采集数据编辑
先来说路基设计线编辑

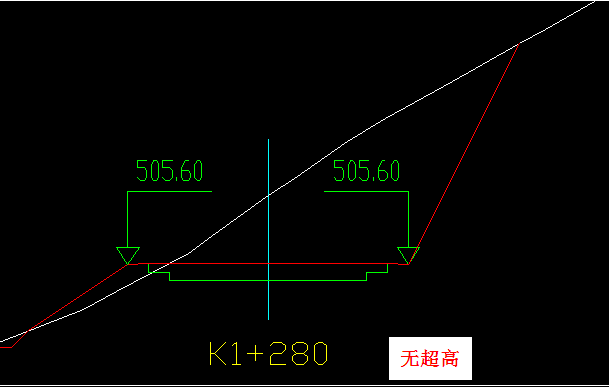

编辑路基设计线涉及三条线，分别为平曲线、竖曲线和横断面线，竖曲线提供的是设计高程，所属桩号的绝对高程，对于施工单位测量员来说按照设计竖曲线表输入即可；而横断面线，分为两类，一类是标准横断面线和非标准横断面线，非标准断面线即为道路板块发生变化或者是有加宽和超高存在时，导致设计横断面与外业采集的横断面线组成图形面积发生变化影响土石方量了，比如下图所示：
大家知道决定是否有超高和加宽的一个必要条件是平曲线存在缓和曲线，因为超高和加宽都是在缓和曲线过渡的，这样就涉及到设计平曲线的输入。
那么再思考，我们施工单位测量员利用设计软件不管是鸿业市政道路设计软件还是纬地公路设计软件与设计单位设计人员使用不同，设计单位设计人员是在没有设计图纸情况下空白设计，而我们测量员是在有设计图纸后按照设计图纸重新输入设计软件，对于设计线的编辑是不是可以分两种情况ÿ
