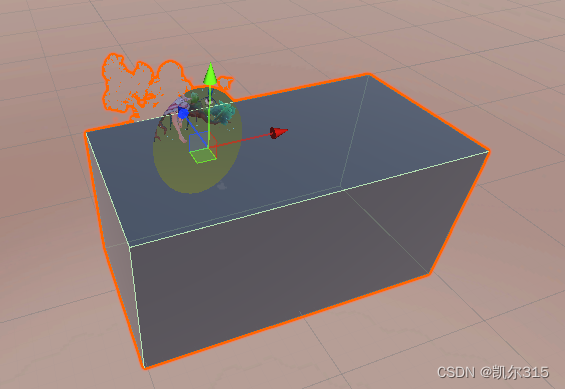

准备好镜子和镜中世界的天空球和物体

讯享网

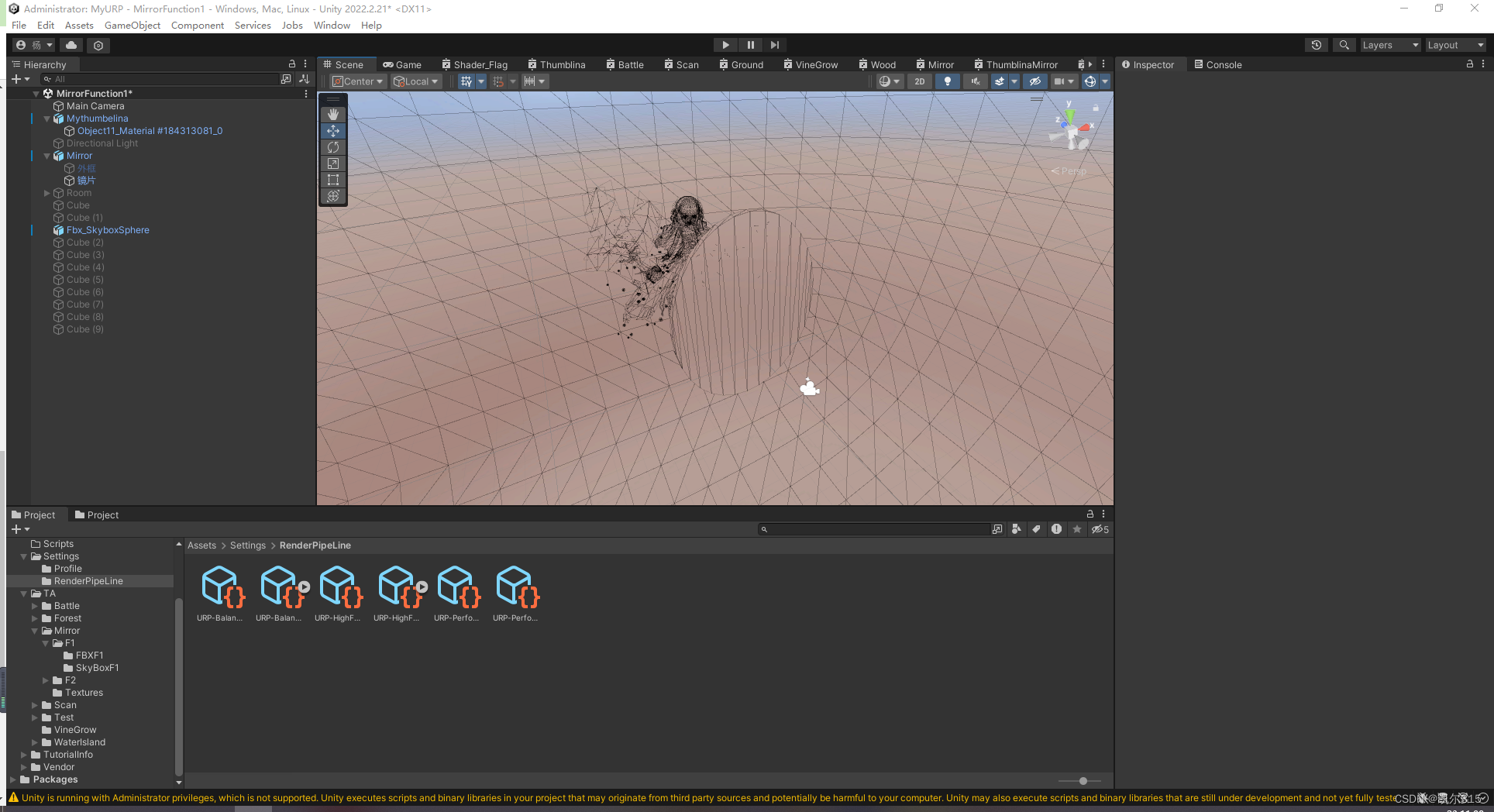

找到URP正在使用的Universal Renderer Data

添加一个Render Object，通过Layer指定为对镜子产生影响

在渲染最开始直接对镜子的范围内写入模板测试的值，这里用1标识镜子范围

事件时间发生在BeforRenderingPrePasses，也就是什么都还没开始渲染的时候，先把镜子的模板值写入供日后使用

Layer选择Mirror对应镜子模型的Layer

深度不要写入并且关闭深度测试，因为我们的目的只是写入模板值

模板Stencil值设置为1，通过条件设置为总是通过，且只对通过的位置做操作写入值，所以其他两项为Keep保持原值即可

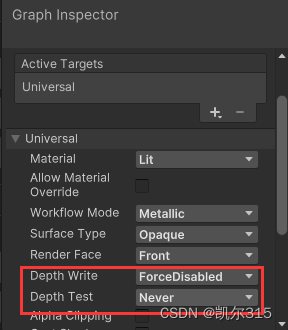

现在模板值写上了，想要达到想要的效果必须由我们控制镜中模型的渲染，所以我们把镜子包括镜中世界的模型全部在Shader Grapgh中设置为不写入深度且从不通过深度测试

这样，这几个模型因为没有深度值，且无法通过测试就不会在不透明队列中渲染了，才能留给我们修改的空间，否则只能在不透明队列渲染完毕后进行操作，会出现无法被前方物体遮挡的情况，虽然也是一种效果，但是我们这里想要的不是它。

如果在不透明队列渲染完毕后进行操作，并把境内世界的天空球深度测试设为总是通过的话(设置为总是通过需要让天空球的渲染在前，否则最后全都会被天空球的深度覆盖)，可以看到应该在长方体后面被遮挡的镜子变得可视了

回到正题，把所有物体的深度都关闭，在Shaded WireFrame视图上看是这样的

模型在那里却没有正常渲染，这就对了，因为接下来要帮他们渲染

先处理天空球

添加天空球的渲染，时间选在不透明物体渲染前，Layer标定对应模型，深度写入开启并设置靠前的通过深度测试，模板选择等于1的通过，通过的位置模板保持原值1，不通过的保持原值0，这样可以把范围限定在镜子内，通过测试即可把颜色送去，即变成现在这样

添加模型的渲染

时间选在不透明物体渲染前，Layer标定对应模型，深度写入开启并设置靠前的通过深度测试，模板选择等于1的通过，通过的位置模板保持原值1，不通过的保持原值0，这样效果就有了

但是这样是有缺点的，如果这面镜子后面没有镜中世界模型以外的模型就没问题，一旦包含现实世界的物体，则现实世界中的物体也会影响镜中映射出的画面，因为我们是在不透明物体绘制前绘制完成了镜中世界，在这之后绘制的现实世界物体会写入新的深度，盖住原本的画面，目前我还没找到特别好的解决办法，感觉只能从代码处理Render Queue，让所有镜靠后的现实物体先渲染，然后渲染镜中世界用天空球的深度always全覆盖，然后渲染靠前的物体，才能让他不受现实世界物体影响。
