真实分析Flink滑动窗口原理

大家好，我是讯享网，很高兴认识大家。

美图欣赏：

闲谈一刻

一名大二学生，Flink技术的热爱者。

学习过程中，一定要学会深入思考 (划重点)

一.窗口背景

Flink的窗口机制是其底层核心之一，也是高效流处理的关键。

A.窗口需求

在Streaming应用程序的情况下，数据是连续的，因此我们不能等待在开始处理之前流式传输整个数据。当然，我们可以处理每个传入的事件，然后转移到下一个事件，但在某些情况下，我们需要对传入的数据进行某种聚合 - 例如，有多少用户在过去10分钟内点击了您网页上的链接。在这种情况下，我们必须定义一个窗口并对窗口内的数据进行处理

Flink窗口主要分为滚动（tumbling）、滑动（sliding）和会话（session）窗口三大类

这里重点分析下滑动窗口 Sliding Window

(1)滚动窗口Tumbling window

滚动窗口滚动数据流。这种类型的窗口是不重叠的 - 即，一个窗口中的事件/数据不会在其他窗口中重叠/出现。

(2)滑动窗口 Sliding Window

滑动窗口与翻滚窗口相对，滑过数据流。因此，滑动窗口可以重叠，它可以对输入的数据流进行更平滑的聚合 - 因为您不是从一组输入跳转到下一组输入，而是滑过输入的数据流。

(3)会话窗口 session Window

会话窗口根据Session gap切分不同的窗口，当一个窗口在大于Session gap的时间内没有接收到新数据时，窗口将关闭。在这种模式下，窗口的长度是可变的，每个窗口的开始和结束时间并不是确定的。我们可以设置定长的Session gap，也可以使用SessionWindowTimeGapExtractor动态地确定Session gap的长度。

二.Flink滑动窗口原理

原由：今天在运行滑动窗口Demo时，发现设置的timeWindow俩时间参数，运行结果跟想象的不一样。

自己思考后，找到了原因，因此来分享下。

滑动窗口俩时间参数设置：

先看下Flink的timeWindow源码：

第一个参数表示：滑动大小
第二个参数表示：滑动步长

Slide的大小决定了Flink以多大的频率来创建新的窗口，Slide较小，窗口的个数会很多。Slide小于窗口的Size时，相邻窗口会重叠，Slide等于窗口的Size时，相邻窗口不重叠，一个事件会被分配到多个窗口；Slide大于Size，有些事件可能被丢掉。

public WindowedStream<T, KEY, TimeWindow> timeWindow(Time size, Time slide) { if (environment.getStreamTimeCharacteristic() == TimeCharacteristic.ProcessingTime) { return window(SlidingProcessingTimeWindows.of(size, slide)); } else { return window(SlidingEventTimeWindows.of(size, slide)); } }

讯享网

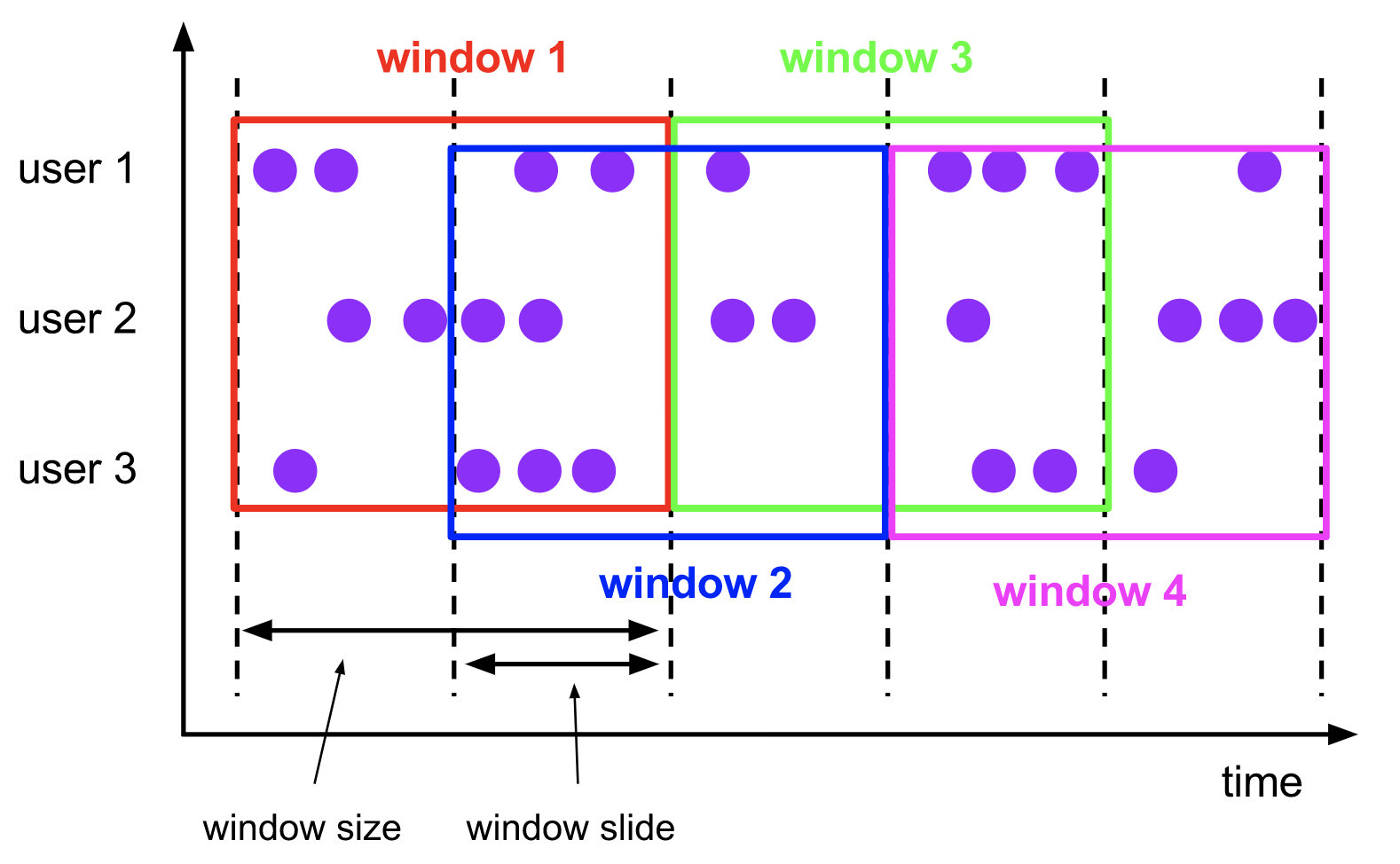

窗口时间参数图解：

自己代码参数设置

结论：

滑动窗口直接从当前窗口开始算
结果运行的显示，取决于第二个Slide参数时间设置

这里设置的是20秒，从开始运行到第20秒后，结果才能显示控制台。

举个例子：因为在第二个参数设置20秒内，如果17秒的时候突然有数据过来了，在过三秒后达到了20秒啊，就会立即计算执行（亲测）。因为Flink是流式计算。

会出现俩个相同计算结果。第一个计算结果出现后，在过20秒出现与第一个结果相同。

讯享网 .timeWindow(Time.seconds(40), Time.seconds(20)

代码实现

import org.apache.flink.api.common.functions.FlatMapFunction; import org.apache.flink.api.common.functions.ReduceFunction; import org.apache.flink.streaming.api.datastream.DataStreamSource; import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator; import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment; import org.apache.flink.streaming.api.windowing.time.Time; import org.apache.flink.util.Collector; / * Author : Jackson * Version : 2020/4/21 & 1.0 */ public class DataStreamWordCount { public static void main(String[] args) throws Exception { //创建Flink的流式计算环境 StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); //监听本地9000端口 DataStreamSource<String> text = env.socketTextStream("192.168.1.125", 9000, "\n"); //将接收的数据进行拆分，分组，窗口计算并且聚合输出 SingleOutputStreamOperator<WordWithCount> word = text.flatMap(new FlatMapFunction<String, WordWithCount>() { @Override public void flatMap(String line, Collector<WordWithCount> out) throws Exception { for (String word : line.split("\\s")) { out.collect(new WordWithCount(word, 1L)); } } }) .keyBy("word") .timeWindow(Time.seconds(40), Time.seconds(20)) .reduce(new ReduceFunction<WordWithCount>() { @Override public WordWithCount reduce(WordWithCount a, WordWithCount b) throws Exception { return new WordWithCount(a.word, a.count + b.count); } }); //打印结果 word.printToErr(); env.execute("Socket Window WordCount"); } public static class WordWithCount { public String word; public long count; public WordWithCount() { } public WordWithCount(String word, long count) { this.word = word; this.count = count; } @Override public String toString() { return word + ";" + count; } } }

运行结果：
